IS200EISBH1A एक्साइटर ISBus बोर्ड, चीन IS200EISBH1A एक्साइटर ISBus बोर्ड निर्माता, आपूर्तिकर्ता, कारखाना

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200EISBH1A
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

PART NUMBER:	IS200EISBH1A
निर्माता:	जनरल इलेक्ट्रिक
श्रृंखला:	EX2100
उत्पाद प्रकार:	एक्साइटर ISBus बोर्ड
चैनलों की संख्या:	12
इनपुट स्पैन:	4-20 mA
सामान्य मोड वोल्टेज रेंज:	±5 V
अधिकतम लीड प्रतिरोध:	15Ω
एनालॉग आउटपुट धारा:	0-20 मिलीएम्पियर
संचालन तापमान:	-30°C से +65°C
आयाम:	2x18.6x12.8 सेमी
भार:	0.12 किलोग्राम
मूल देश:	संयुक्त राज्य अमेरिका
आर्द्रता सीमा:	5% से 95% तक बिना संघनन के
संकेतकों की संख्या:	6

विवरण

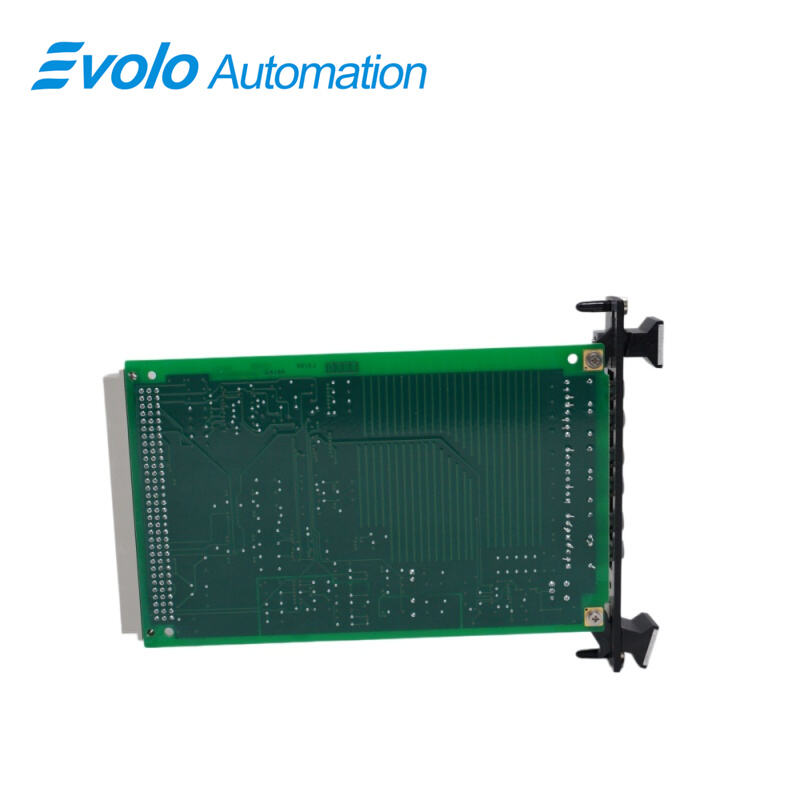

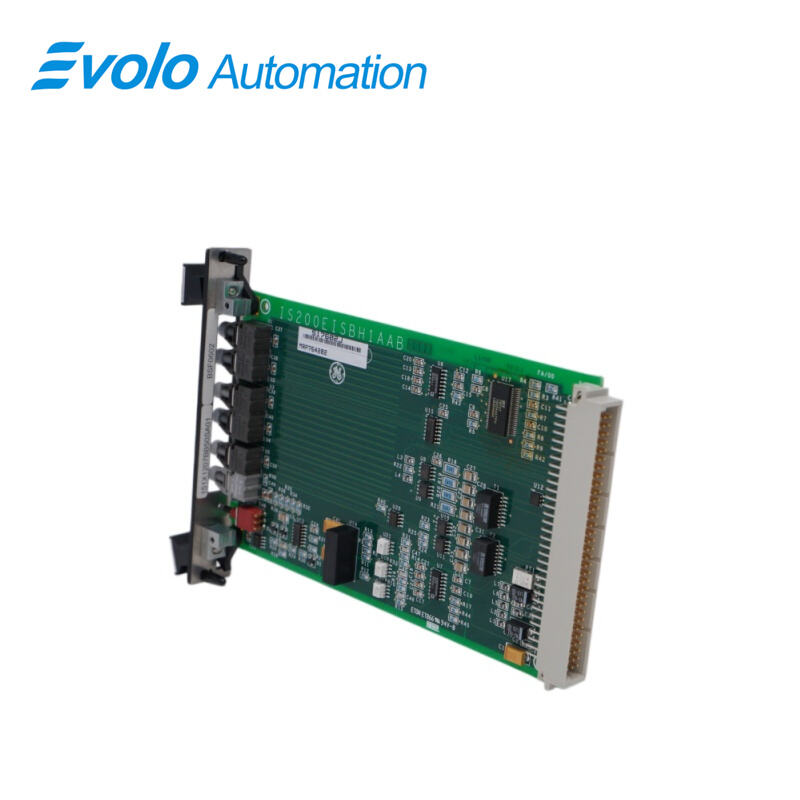

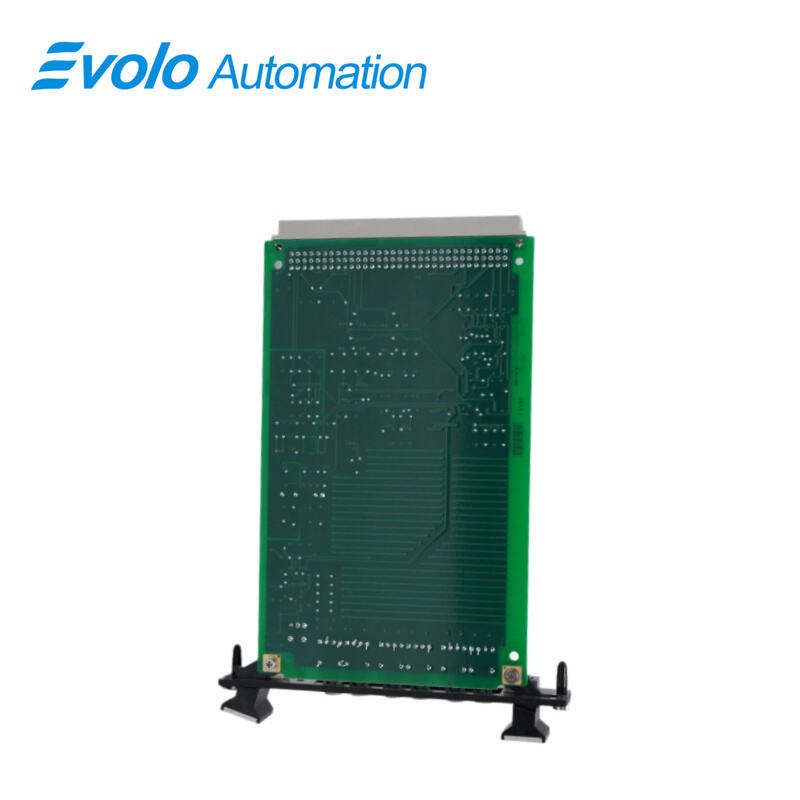

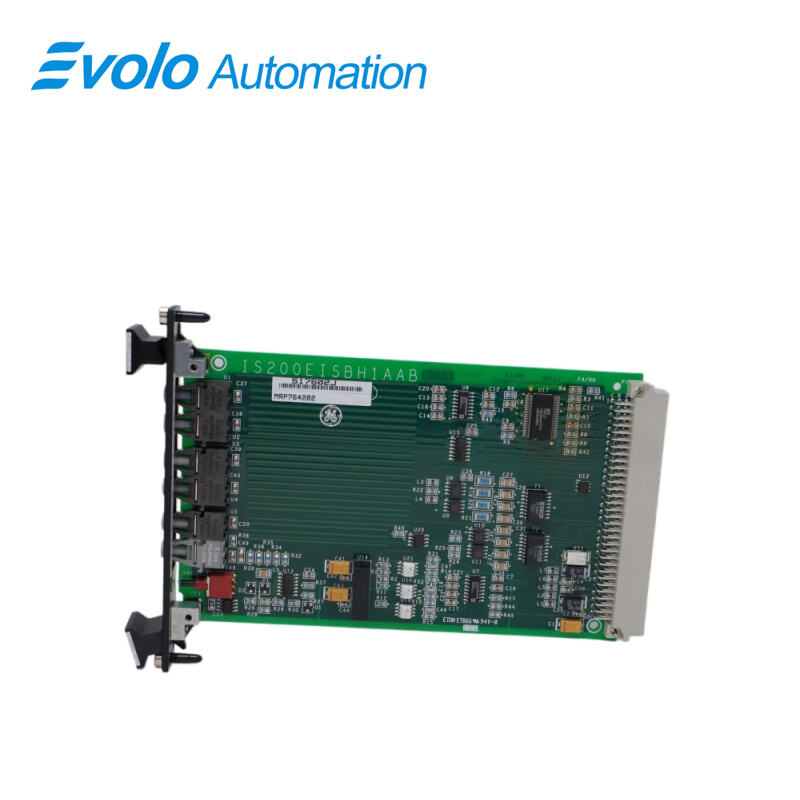

IS200EISBH1A एक एक्साइटर ISBus बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा EX2100 श्रृंखला के हिस्से के रूप में जीई एक्साइटेशन नियंत्रण प्रणालियों में उपयोग के लिए निर्मित और डिज़ाइन किया गया है। एक्साइटर ISBus बोर्ड (EISB) एम1, एम2 और सी नियंत्रकों के लिए अभिप्रेरित एक विशिष्ट संचार बोर्ड है। यह फाइबर-ऑप्टिक प्रतिक्रिया संकेतों के प्राप्त करने और प्रसारित करने का कार्य करता है, और इन संकेतों को नियंत्रण बैकप्लेन के माध्यम से DSPX नियंत्रक को अग्रेषित करता है। इसके अतिरिक्त, यह RS-232C के माध्यम से बैकबोन कनेक्टर के माध्यम से DSPX और उपकरण/कीपैड पोर्ट्स के बीच संचार को सुविधाजनक बनाता है। डुप्लीकेट एक्साइटर वाले सेटअप के लिए, EISB में ISBus इंटरफ़ेस इलेक्ट्रॉनिक्स शामिल हैं। ISBus, एक विशिष्ट जीई संचार इंटरफ़ेस है, जिसका उपयोग यहाँ एक्साइटर प्रणाली के एम1, एम2 और सी नियंत्रकों के बीच डेटा के आदान-प्रदान के लिए किया जाता है। EISB एक एकल-स्लॉट, 3U-ऊँचाई वाला मॉड्यूल है जो DSPX के नीचे नियंत्रण रैक में स्थित है। इसके फ्रंट पैनल पर फाइबर-ऑप्टिक कनेक्टर होते हैं जो जनरेटर फील्ड (और वैकल्पिक रूप से एक्साइटर) से EDCF बोर्ड्स के माध्यम से वर्तमान और वोल्टेज संकेतों को प्राप्त करते हैं, और साथ ही ग्राउंड डिटेक्शन मॉड्यूल को संकेत भेजते हैं।

अनुप्रयोग

बड़े बिजली संयंत्र: 300 मेगावाट से 1000 मेगावाट तक की इकाइयों के लिए GE EX2100 स्थैतिक उत्तेजना प्रणाली।

अतिरेक नियंत्रण प्रणाली: दोहरी या तिहरी अतिरेक विन्यास में नियंत्रकों (M1/M2/C) के बीच डेटा सुसंगतता सुनिश्चित करती है।

भारी औद्योगिक बिजली संयंत्र: विद्युत चुम्बकीय हस्तक्षेप के प्रति संवेदनशील उच्च-शक्ति उपकरणों के वातावरण, जैसे कि इस्पात और रसायन उद्योगों में।

अनुप्रयोग डेटा

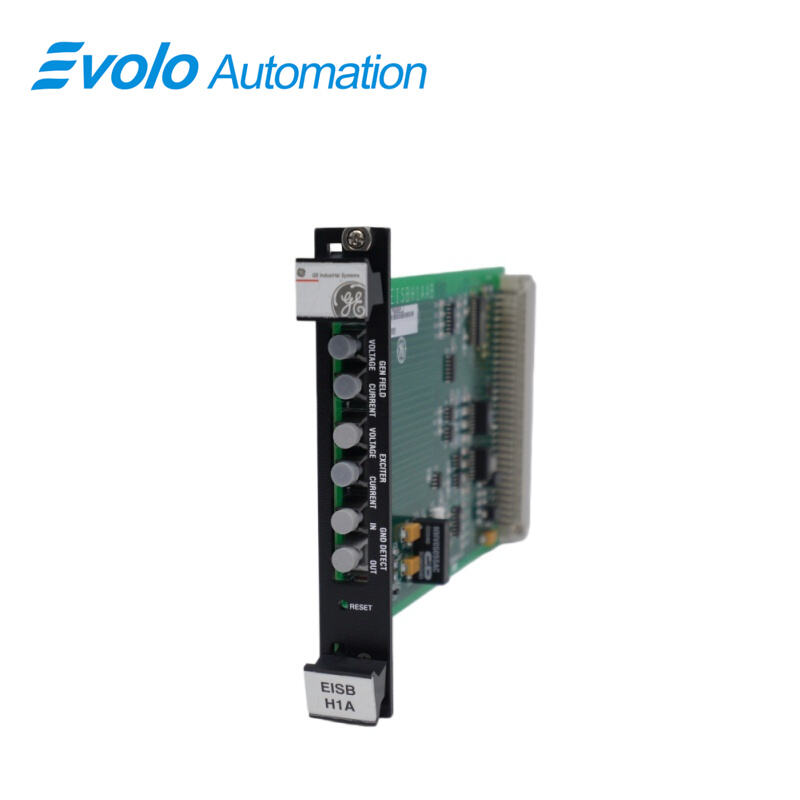

बोर्ड के सामने के पैनल पर छह ऑप्टिकल फाइबर कनेक्टर लगे हुए हैं, जो परिवर्तनशील आवृत्ति संकेतों को प्राप्त करने और प्रेषित करने के लिए डिज़ाइन किए गए हैं, जिनमें शामिल हैं:

1 जनरेटर फील्ड से EDCF बोर्ड के माध्यम से डीसी वोल्टेज इनपुट

2 जनरेटर फील्ड से EDCF बोर्ड के माध्यम से डीसी इनपुट

3 उत्तेजक से EDCF बोर्ड के माध्यम से वैकल्पिक वोल्टेज इनपुट

4 उत्तेजक से EDCF बोर्ड के माध्यम से वैकल्पिक करंट इनपुट

5 ग्राउंड डिटेक्टर के लिए वोल्टेज इनपुट

6 ग्राउंड डिटेक्टर से वोल्टेज आउटपुट

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200EISBH1A एक्साइटर ISBus बोर्ड क्या है?
उत्तर: एक्साइटर ISBus बोर्ड (EISB) एक विशिष्ट संचार बोर्ड है जिसका उपयोग M1, M2 और C नियंत्रकों के साथ किया जाता है। यह फाइबर-ऑप्टिक प्रतिपुष्टि संकेतों के प्राप्त करने और प्रसारित करने की सुविधा प्रदान करता है तथा RS-232C का उपयोग करके DSPX नियंत्रक और विभिन्न पोर्ट्स के बीच संचार करता है।

प्रश्न: IS200EISBH1A एक्साइटर ISBus बोर्ड क्या करता है?
उत्तर: EISB बोर्ड एक्साइटर प्रणालियों के लिए संचार को संभालता है, जिसमें फाइबर-ऑप्टिक प्रतिपुष्टि संकेतों को प्राप्त करना और प्रसारित करना, DSPX नियंत्रक को डेटा भेजना, तथा DSPX और उपकरण/कीपैड पोर्ट्स के बीच संचार को सुविधाजनक बनाना शामिल है। यह अतिरेक एक्साइटर्स के लिए संकेतों का प्रबंधन भी करता है और ग्राउंड डिटेक्शन मॉड्यूल से जुड़ता है।

प्रश्न: IS200EISBH1A एक्साइटर ISBus बोर्ड कहाँ स्थित है?
उत्तर: EISB बोर्ड एक एकल-स्लॉट, 3U ऊँचा मॉड्यूल है जो DSPX नियंत्रक के नीचे नियंत्रण रैक में स्थित होता है।
