Bruginterfacekaart IS200BICLH1AED

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200BICLH1AED
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200BICLH1AED is een IGBT-aandrijf-/bronbruginterfacekaart ontwikkeld door GE. Het maakt deel uit van de Drive Control-serie. Een interfacekaart is een printplaat die wordt gebruikt om een verbinding te leggen tussen een besturing voor een geïsoleerde-gate-bipolaire transistor (IGBT) en een vermogensmodule. De besturing levert de benodigde regelsignalen om de IGBT in- en uit te schakelen, terwijl de vermogensmodule de mogelijkheid biedt om hoge stromen aan te sturen. De IGBT-aandrijf-/bronbruginterfacekaart bevat doorgaans niveauschakelcircuits die de signalen van de besturing omzetten naar de juiste spanningsniveaus voor de vermogensmodule. Daarnaast kan de kaart extra circuits bevatten voor overspannings- en overstroombeveiliging, evenals temperatuursensoren en terugkoppeling.

Toepassingen

Grote thermische- en windenergiecentrales: Vermogensregeling voor excitatiesystemen van generatoren of omvormers van windturbines.

Olie- en grote chemische installaties: hoogspanningsomvormers (LCI/VFD)-bruggen voor het aandrijven van grote compressoren en extruders.

Staal- en metallurgische installaties: Regelingscontrole voor hoogvermogende gelijkstroomaandrijfsystemen of grote elektrische boogovens.

Papier- en mijnbouwinstallaties: Vermogenselectronicas voor zwaar belaste startapparatuur (zoals grote kogelmolens).

Kenmerken

1 De IS200BICLH1AED wordt doorgaans geïnstalleerd in de onmiddellijke nabijheid van de vermogensmodule om de lengte van de hoogstroomgeleiders te minimaliseren, wat het ruisniveau kan verlagen en de algehele systeemprestatie kan verbeteren. De interfacekaart kan zijn ontworpen voor gebruik in een verscheidenheid aan toepassingen, zoals motorregeling, voedingen en omvormers.

2 Deze kaart kan zowel de omgevingstemperatuur als de brugtemperatuur bewaken. Hij beschikt over een PWM-snelheidsregelinterface evenals een systeemfoutweergave. Deze kaart heeft een seriële geheugen van 1024 bit, dat meestal is gevuld met informatie over de revisie en identificatie van de kaart.

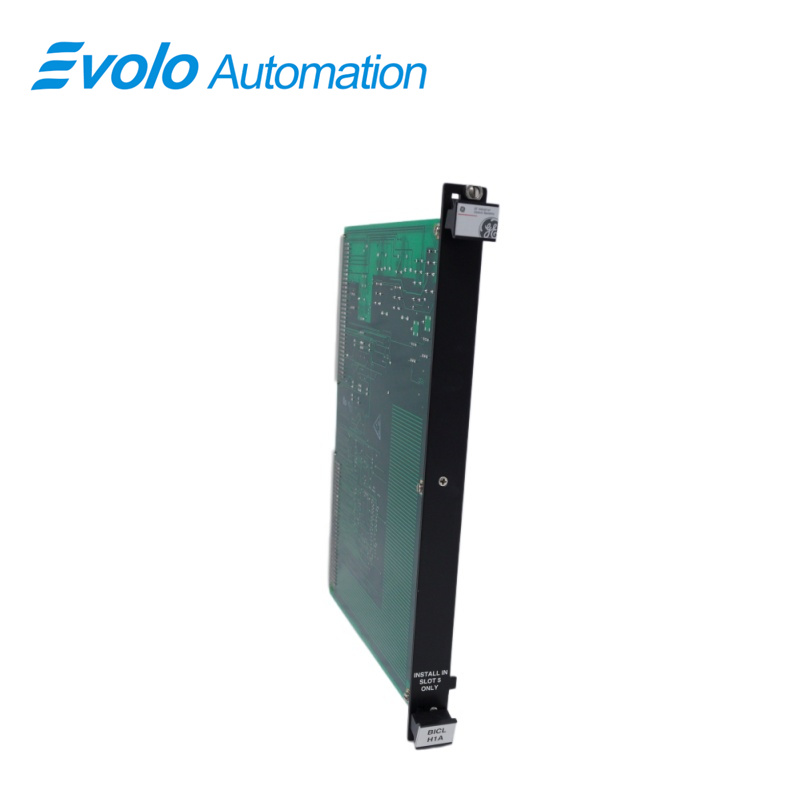

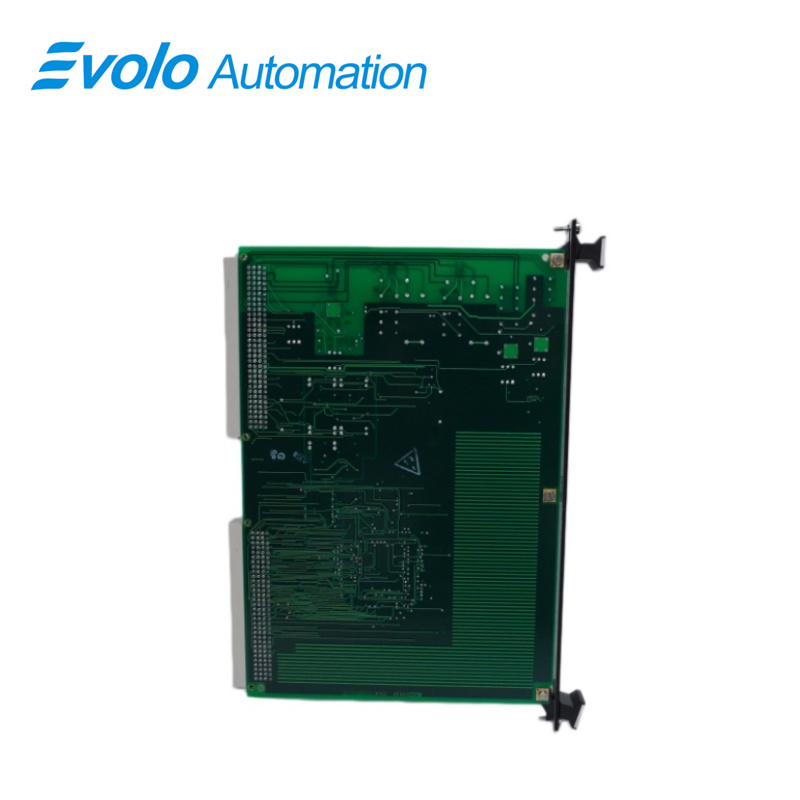

3 Het heeft een bijna lege frontplaat met de woorden 'Installeer alleen in sleuf 5' erop. De frontplaat heeft twee beugels die kunnen worden gebruikt om de kaart in een VME-rack te installeren en te verwijderen. Naast de beugels bevinden zich twee schroeven waarmee de kaart aan het rack wordt bevestigd. Er zijn echter talloze interne componenten op de werkelijke printplaat.

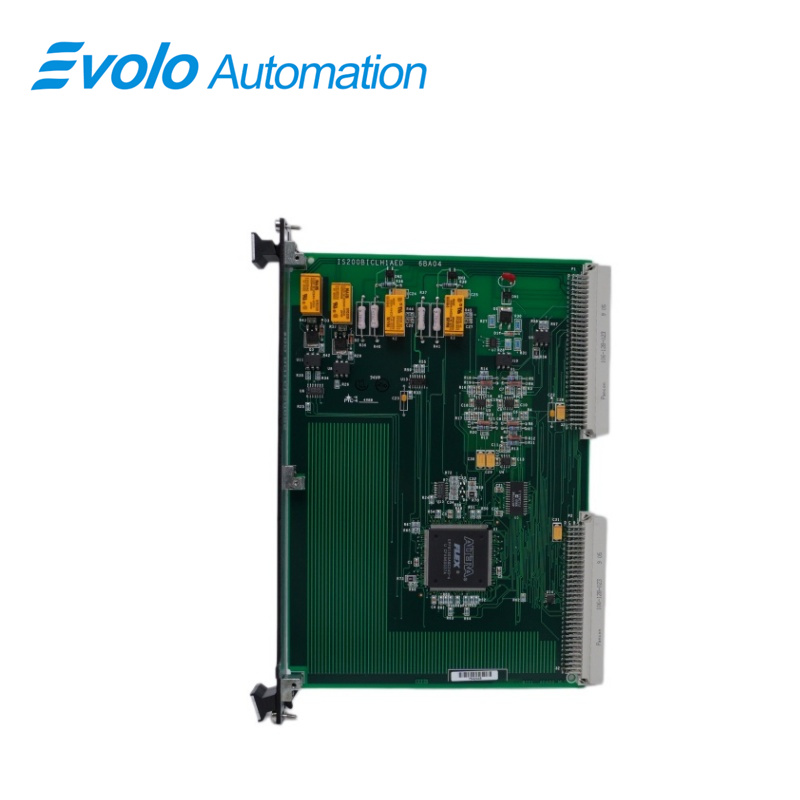

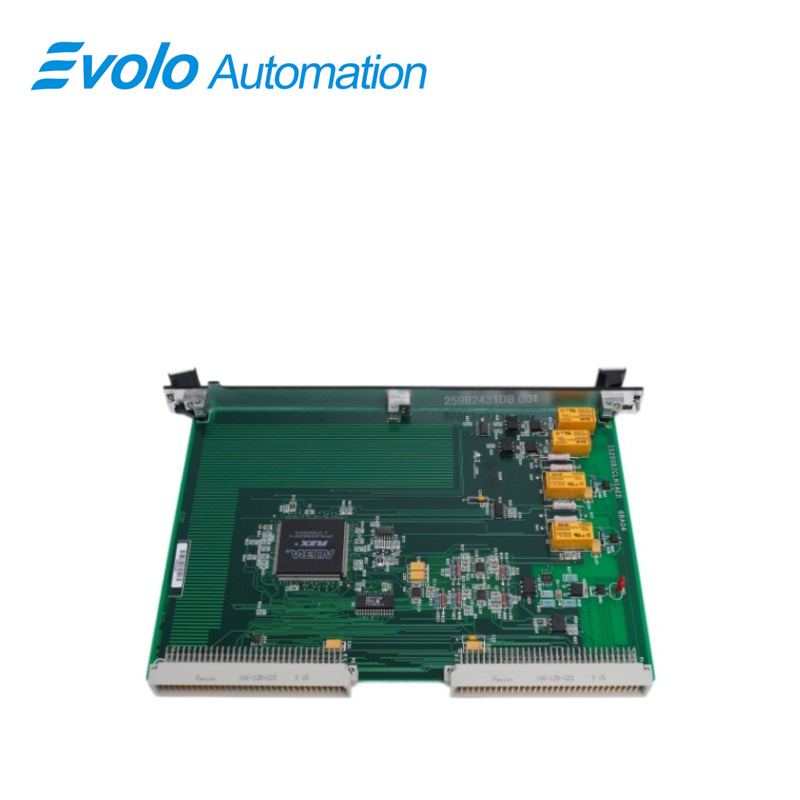

4 Er zijn 73 weerstanden, 31 condensatoren, drie diodes, vijftien geïntegreerde schakelingen, vier relais, één metaaloxide-varistor en drie transistors. Twee pinconnectoren P1 en P2 aan de rechterrand van de printplaat verbinden de kaart met de rackmontage.

5 Zie de datasheet GEI-100264 voor meer informatie hierover. Het is essentieel dat deze kaart in de juiste sleuf wordt geïnstalleerd, omdat een verkeerde aansluiting de kaart kan beschadigen. Bij het hanteren of proberen te installeren van deze kaart moeten antistatische procedures worden gevolgd.

Veelgestelde vragen

V: Wat is IS200BICLH1AED?
A: Het is een Bridge-interfacekaart ontwikkeld door GE

V: Wat is het doel van het seriële 1024-bit geheugendevice op de IS200BICLH1AED?
A: Het geheugendevice op de kaart is in de fabriek geprogrammeerd met de kaart-ID en revisie-informatie voor identificatiedoeleinden.

V: Wat geven de CB-revisies van de IS200BICLH1AED aan?
A: De CB-revisies geven respectievelijk een functionele revisie en een artwork-revisie aan. Beide zijn achterwaarts compatibel, in tegenstelling tot de A-revisie, die niet achterwaarts compatibel is.

V: Waar worden de vier relais en vier RTD’s op de IS200BICLH1AED voor gebruikt?
A: De vier relais en vier RTD’s op de kaart worden gebruikt om temperaturen te bewaken en ingangssignalen aan het systeem te leveren. Temperaturen van de RTD’s kunnen worden opgehaald in enkelvoudige en dubbele modus.

V: Wat is de functie van de IS200BICLH1AED?
A: Het product fungeert als een IGBT-aanstuur-/bronbruginterfacekaart.

V: Wat zijn de stroomvereisten voor het product?
A: Het product vereist een gelijkspanning van +5 V dc en 6 A stroom.

V: Welke technologie wordt in het product gebruikt?
A: Het product maakt gebruik van oppervlaktegemonteerde technologie

V: Wat is het bedrijfstemperatuurbereik van het product?
A: Het product heeft een bedrijfstemperatuurbereik van -40 tot +70 graden Celsius.
