Rozhraníová deska (bridge interface board) IS200BICLH1AED

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200BICLH1AED
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

IS200BICLH1AED je rozhraní mezi řídicí jednotkou IGBT a zdrojem (rozhraní mostu), vyvinuté společností GE. Patří do řady řídicích jednotek pohonů. Rozhraní mezi řídicí jednotkou a zdrojem je tištěný spojovací obvod, který slouží k propojení řídicí jednotky izolovaného tranzistoru s hradlovou izolací (IGBT) a výkonového modulu. Řídicí jednotka poskytuje potřebné řídicí signály pro zapínání a vypínání IGBT, zatímco výkonový modul zajišťuje schopnost přepínání velkých proudů. Rozhraní mezi řídicí jednotkou IGBT a zdrojem (rozhraní mostu) obvykle obsahuje obvody pro posun úrovní napětí, které převádějí signály z řídicí jednotky na vhodné úrovně napětí pro výkonový modul. Může také obsahovat další obvody pro ochranu proti přepětí a přetížení proudem, stejně jako pro snímání teploty a zpětnou vazbu.

Použití

Velké tepelné a větrné elektrárny: Řízení výkonu pro budicí systémy generátorů nebo měniče větrných turbín.

Ropné a velké chemické továrny: Mosty vysokonapěťových měničů (LCI/VFD) pro pohon velkých kompresorů a extrudérů.

Ocelárenské a hutní závody: Řízení usměrňování pro výkonné stejnosměrné pohonné systémy nebo velké elektrické obloukové pece.

Papírenské a těžební závody: Měniče napětí pro zařízení s náročným startováním (např. velké kuličkové mlýny).

Vlastnosti

1 Modul IS200BICLH1AED je obvykle umístěn v těsné blízkosti výkonového modulu, aby se minimalizovala délka vodičů pro vysoký proud, čímž se snižuje šum a zlepšuje celkový výkon systému. Rozhraníová deska může být navržena pro použití v různých aplikacích, jako je řízení motoru, napájecí zdroje a střídače.

2 Tato deska dokáže monitorovat jak teplotu okolního prostředí, tak teplotu mostu. Má rozhraní pro řízení rychlosti pomocí PWM i zobrazení chyb systému. Tato deska obsahuje sériovou paměť o kapacitě 1024 bitů, která je obvykle naplněna informacemi o revizi a identifikaci desky.

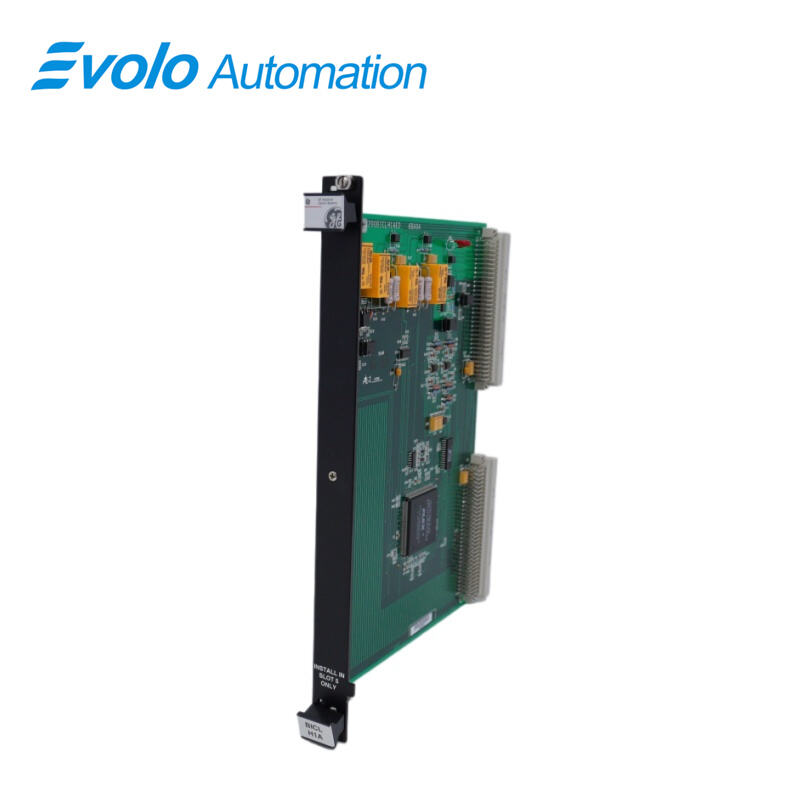

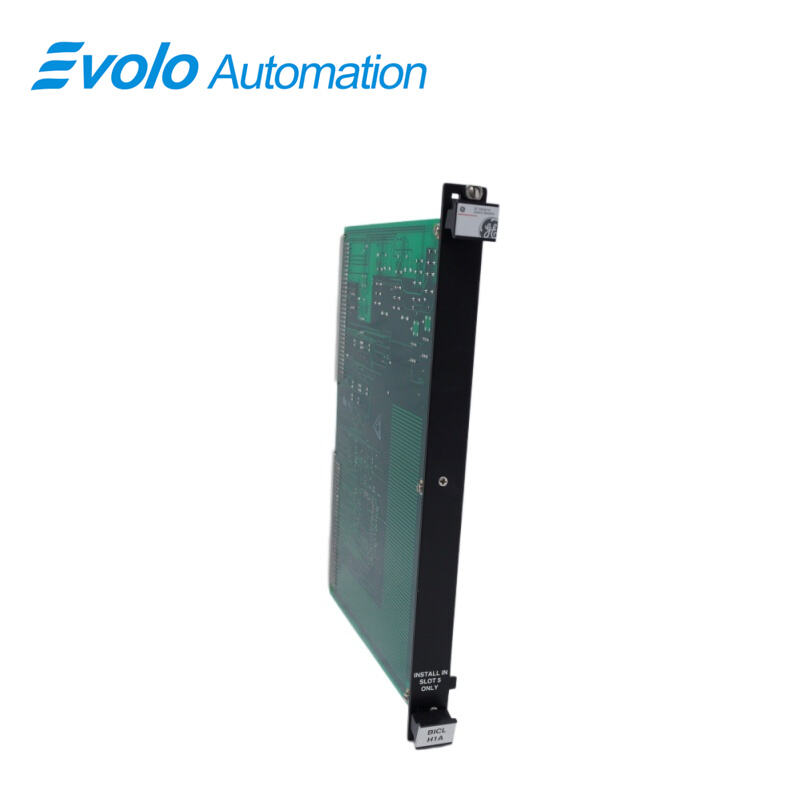

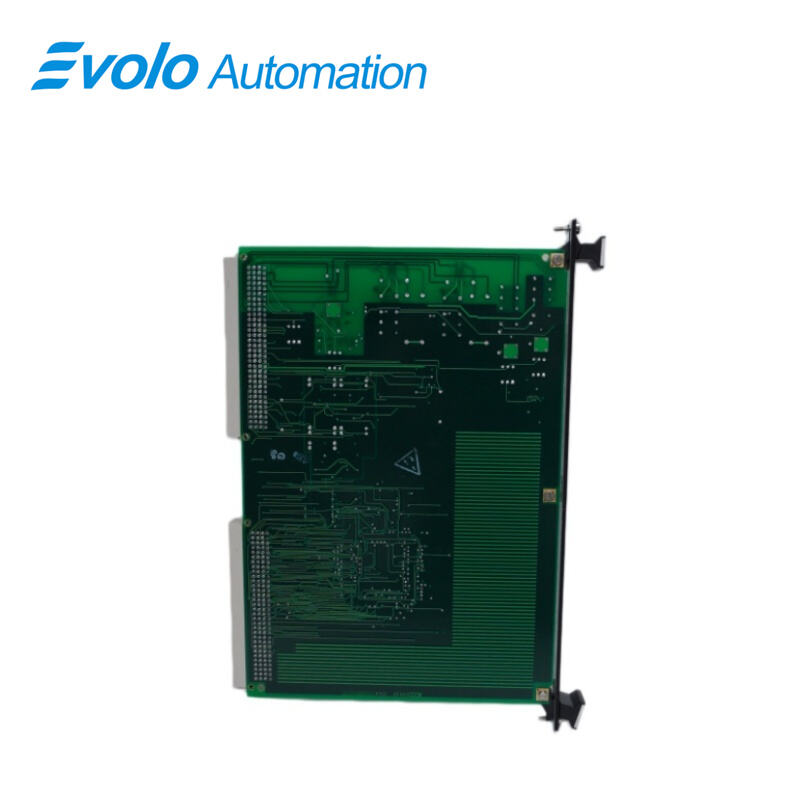

3 Má téměř prázdnou čelní desku s nápisem „Instalovat pouze do slotu 5“. Čelní deska má dva držáky, které usnadňují instalaci a vyjmutí karty z racku typu VME. Vedle držáků jsou umístěny dva šrouby, které zajistí kartu v racku. Na samotné tištěné spojové desce (PCB) je však řada vnitřních komponent.

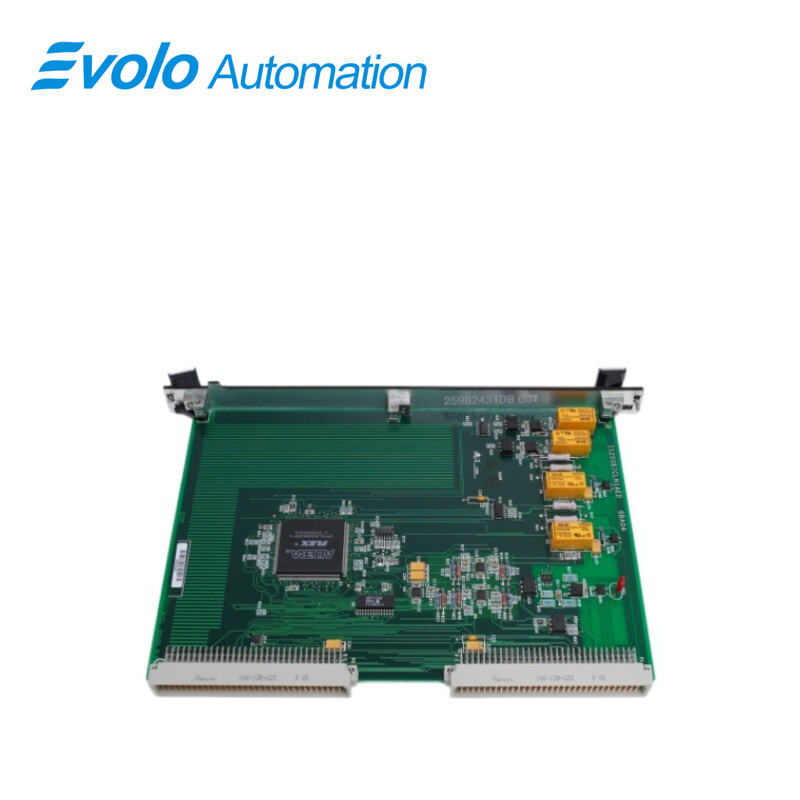

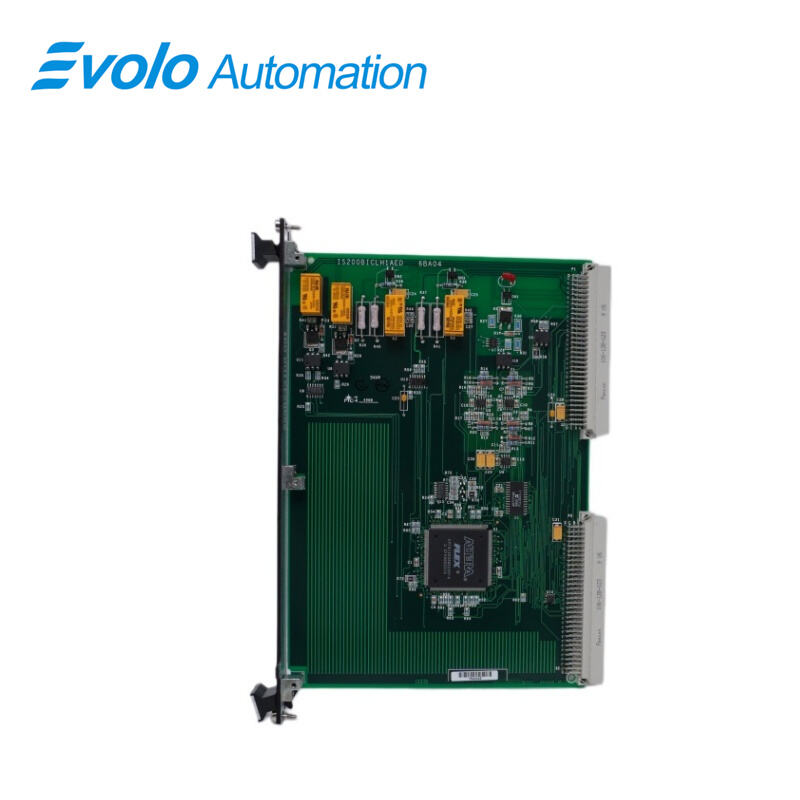

4 Nachází se zde 73 rezistorů, 31 kondenzátorů, tři diody, patnáct integrovaných obvodů, čtyři relé, jeden varistor oxidu kovu a tři tranzistory. Dva pinové konektory P1 a P2 na pravém okraji desky propojují montážní sestavu karty s rackem.

5 Další informace naleznete v technické dokumentaci GEI-100264. Je kriticky důležité vložit tuto desku do správného slotu, protože nesprávné připojení může poškodit desku. Při manipulaci s touto deskou nebo při její instalaci je nutné dodržovat protistatická opatření.

Často kladené otázky

Otázka: Co je IS200BICLH1AED?
Odpověď: Jedná se o rozhraní mostové desky vyvinutou společností GE.

Otázka: Jaký je účel sériového 1024bitového paměťového zařízení na desce IS200BICLH1AED?
Odpověď: Paměťové zařízení na desce je v tovární výrobě naprogramováno s identifikačními údaji o desce a informacemi o její revizi.

Otázka: Co označují revize CB u desky IS200BICLH1AED?
Odpověď: Revize CB označují po řadě funkční revizi a revizi tištěného spoje. Obě jsou zpětně kompatibilní, na rozdíl od revize A, která není zpětně kompatibilní.

Otázka: K čemu slouží čtyři relé a čtyři RTD na desce IS200BICLH1AED?
Odpověď: Čtyři relé a čtyři RTD na desce slouží k monitorování teploty a poskytují vstupní signály pro systém. Teploty z RTD lze získat v jednoduchém i dvojnásobném režimu.

Otázka: Jakou funkci plní deska IS200BICLH1AED?
Odpověď: Tento výrobek slouží jako rozhraní mezi řídicí deskou IGBT a mostem zdroje.

Otázka: Jaké jsou požadavky na napájení tohoto výrobku?
Odpověď: Výrobek vyžaduje stejnosměrné napětí +5 V a proud 6 A.

Otázka: Jaká technologie se v produktu používá?
Odpověď: Produkt využívá technologii povrchové montáže.

Otázka: Jaký je rozsah provozní teploty produktu?
Odpověď: Produkt má rozsah provozní teploty od -40 do +70 stupňů Celsia.
