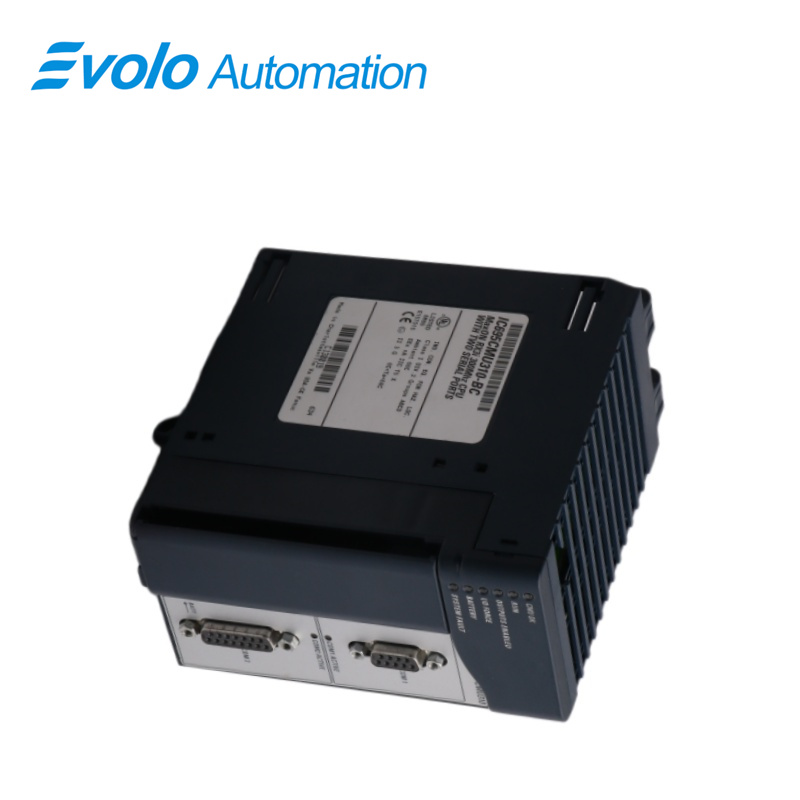

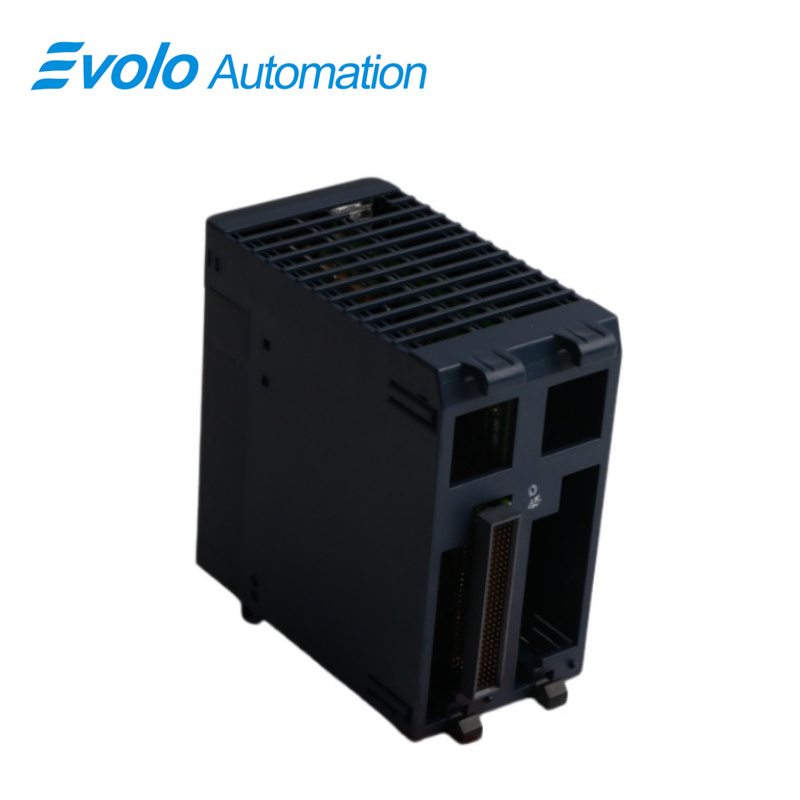

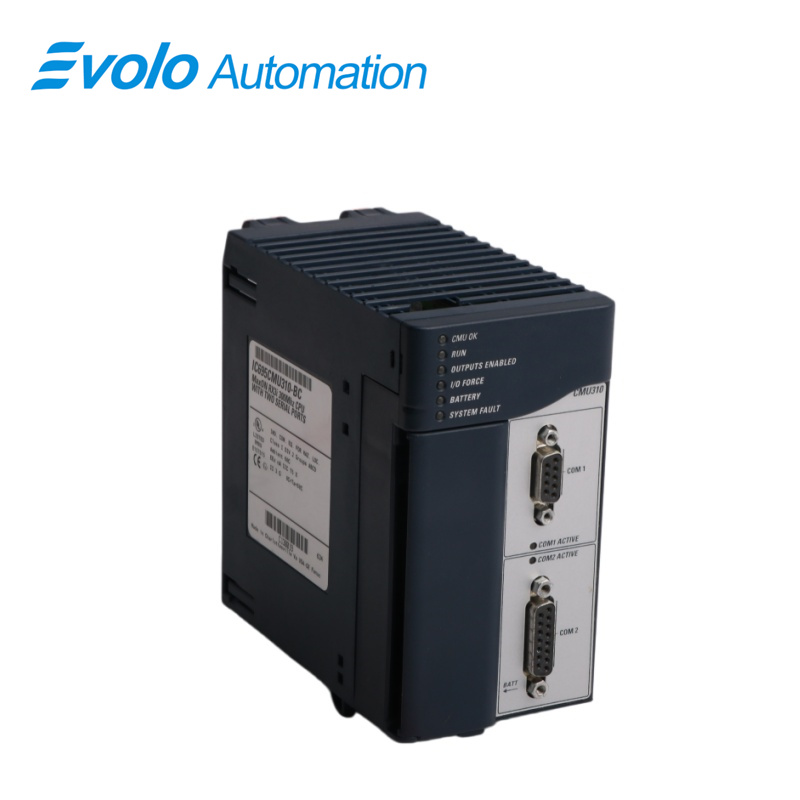

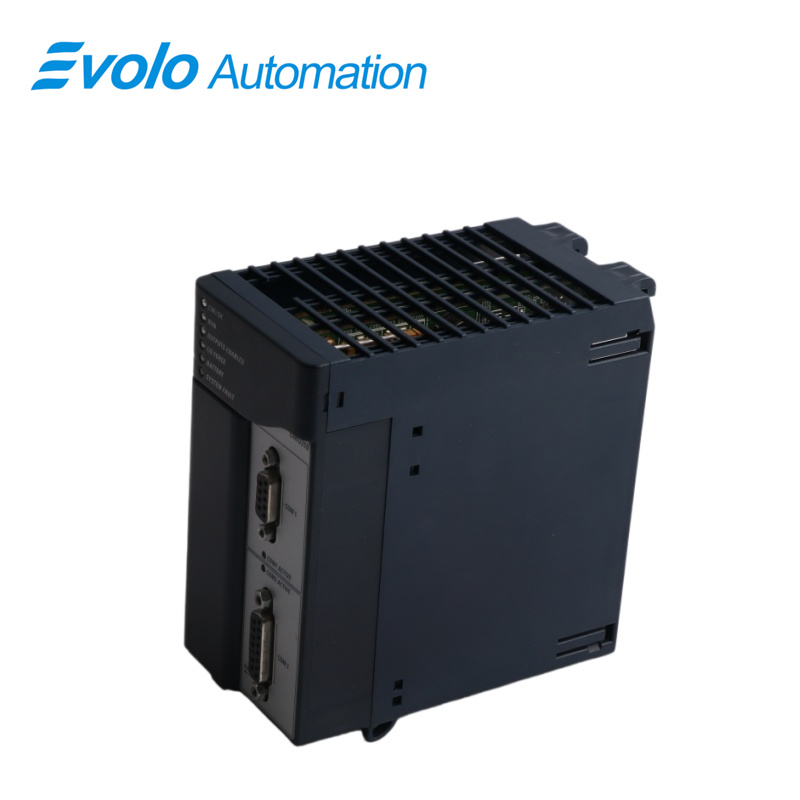

IC695CMU310 CPU-module

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC695CMU310
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC695CMU310 CPU-module is een RX3i PacSystems Max-ON CPU en een Hot-Standby-redundantie-CPU van GE Fanuc. Deze module is ontworpen voor gegevenscommunicatie via speciale Ethernet-LAN’s. Deze module moet worden aangesloten op een RX3i universele backplane, Ethernetmodules, Series 90-30 uitbreidingsbackplanes, PacSystems-apparaten en de Max-On-software om een volledige RX3i-systeemtoepassing te bouwen. De GE IC695CMU310 Max-ON Hot-Standby Redundantie-CPU heeft tot 10 MB batterijondersteund RAM als programma-opslag. De typische Booleaanse uitvoeringssnelheid van deze module bedraagt 0,195 milliseconde per 100 Booleaanse contacten of spoelen. De module biedt 2 ingebouwde seriële communicatiepoorten: de RS-232-seriële communicatiepoort en de RS-485-seriële communicatiepoort.

De IC695CMU310 Max-ON Hot-Standby Redundancy CPU is ontworpen om elektrisch compatibel te zijn met de PCI 2.2-normen om aan industriële vereisten te voldoen. Het ondersteunt seriële communicatieprotocollen zoals Modbus RTU Slave, SNP en seriële I/O-protocollen. Enkele kenmerken van deze module zijn onder meer maximaal 512 programma-blokken, bulktoegang tot geheugen via een referentietabel, 10 MB niet-vluchtig flash-gebruikersgeheugen en automatisch gelokaliseerde symbolische variabelen. Het batterijpakket zorgt ervoor dat opslag en geheugen behouden blijven, zelfs wanneer de stroomvoorziening van het apparaat wordt uitgeschakeld.

Toepassingen

Grote chemische fabrieken/raffinaderijen: Gebruikt voor reactortemperatuur- en -drukregelsystemen om productielijnstoringen of zelfs explosies als gevolg van een storing in één CPU te voorkomen.

Kolen- of kerncentrales: Gebruikt voor turbinebesturingssystemen (DEH) of ketelbeveiligingssystemen om een continue stroomopwekking te garanderen.

Grote metallurgische/staalbedrijven: Gebruikt voor betrouwbare besturing van continue thermische processen, zoals hoogovens en continu gieten.

Kenmerken

Programmeren in ladderdiagram, gestructureerde tekst, functieblokdiagram en C.

Automatisch geplaatste symbolische variabelen die elke hoeveelheid gebruikersgeheugen kunnen gebruiken.

10 MB aan batterijondersteund gebruikersgeheugen en 10 MB aan niet-vluchtig flash-gebruikersgeheugen. Het gebruik van dit flash-geheugen is optioneel.

Toegang tot bulkgeheugen via referentietabel %W.

De grootte van de referentietabellen omvat 32 kbit voor discrete %I en %Q en maximaal 32 kwoord per analoge %AI en %AQ.

Maximaal 512 programma-blokken. De maximale grootte van een blok is 128 KB.

Testbewerkingsmodus om wijzigingen in een actief programma te controleren.

Bit-in-woord-referentie.

Batterijondersteunde kalenderklok.

Firmware die ter plaatse kan worden bijgewerkt.

Twee seriële poorten: RS-485 en RS-232.

Prestatiemeters

1 Floating-point Operations: ondersteunt floating-point-operaties, waardoor de rekenkracht wordt verbeterd.

2 Boolean Execution Speed: Het biedt een typische Boolean-uitvoeringssnelheid van 0,195 milliseconden per 1000 Boolean-instructies, waardoor een efficiënte verwerking van logische operaties wordt gewaarborgd.

3 Tijd van de dagklok nauwkeurigheid: De module beschikt over een Tijd van de dagklok met een maximale drift van 2 seconden per dag, waardoor nauwkeurige tijdbepaling wordt gehandhaafd.

4 Genoeg nauwkeurigheid van de tijdklok: de tijdklok heeft een nauwkeurigheid van maximaal 0,01% en zorgt voor een nauwkeurige timing van het operationele proces.

Veelgestelde vragen

V: Wat is IC695CMU310?
A: Het is een CPU Processor Module ontwikkeld door GE onder de VersaMax-serie.

V: Wat is het werktemperatuurbereik van de IC695CMU310?
A: De module werkt binnen een temperatuurbereik van 0 tot 60°C.

V: Wat is de typische Booleaanse uitvoeringssnelheid van IC695CMU310?
A: De typische Booleaanse uitvoeringssnelheid is 0,195 milliseconde per 1000 Booleaanse instructies.

V: Hoe nauwkeurig is het klokje voor de tijd van de dag van v?
A: Het klokje voor de tijd van de dag heeft een maximale afwijking van 2 seconden per dag.

V: Hoeveel programma-blokken kan de module verwerken en wat is hun maximale grootte?
A: De module kan maximaal 512 programma-blokken verwerken, waarbij elk blok een maximale grootte heeft van 128 KB.
