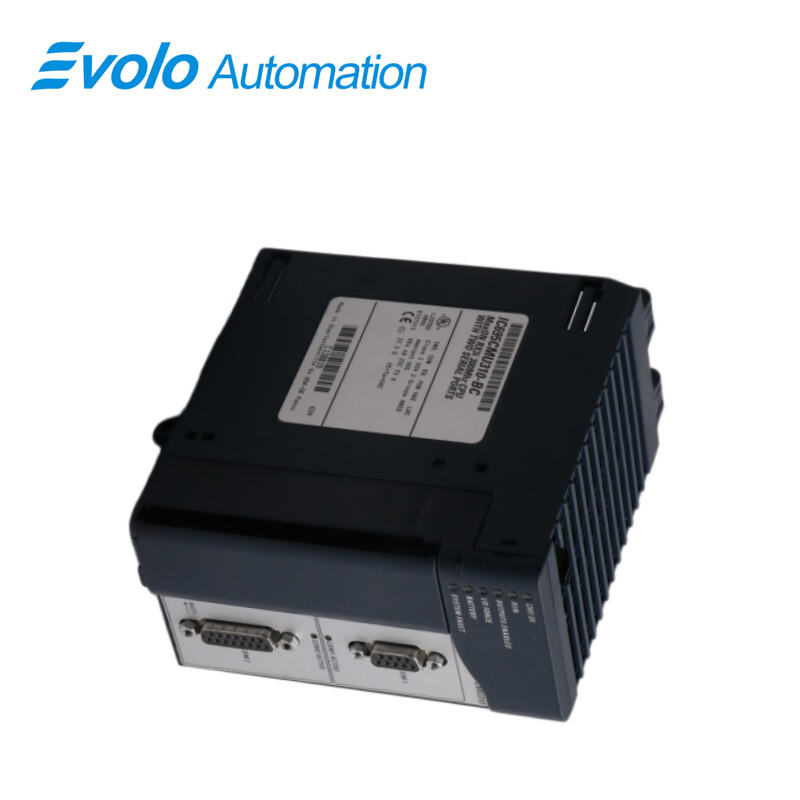

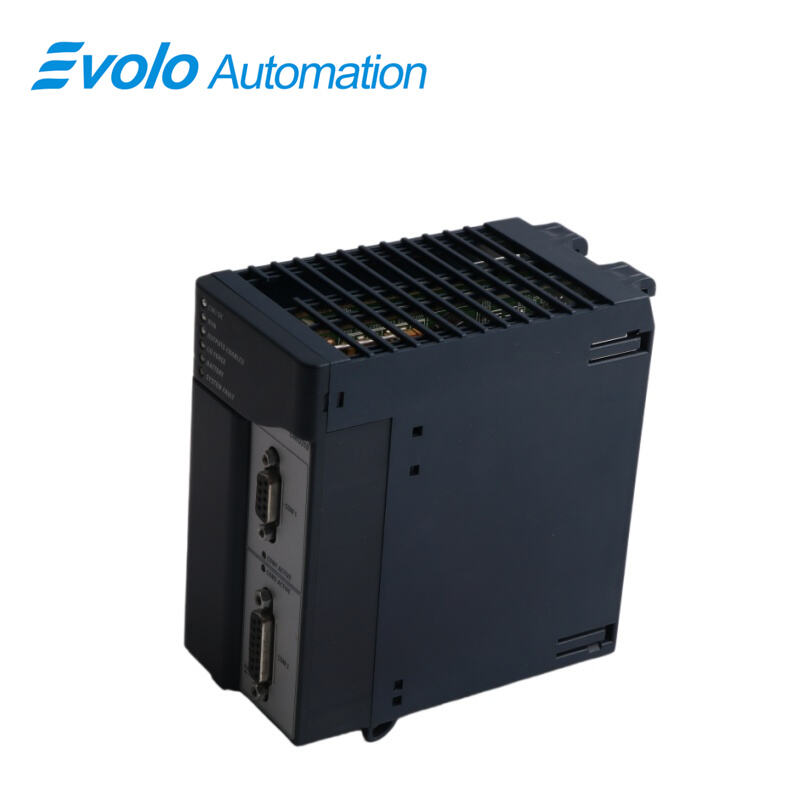

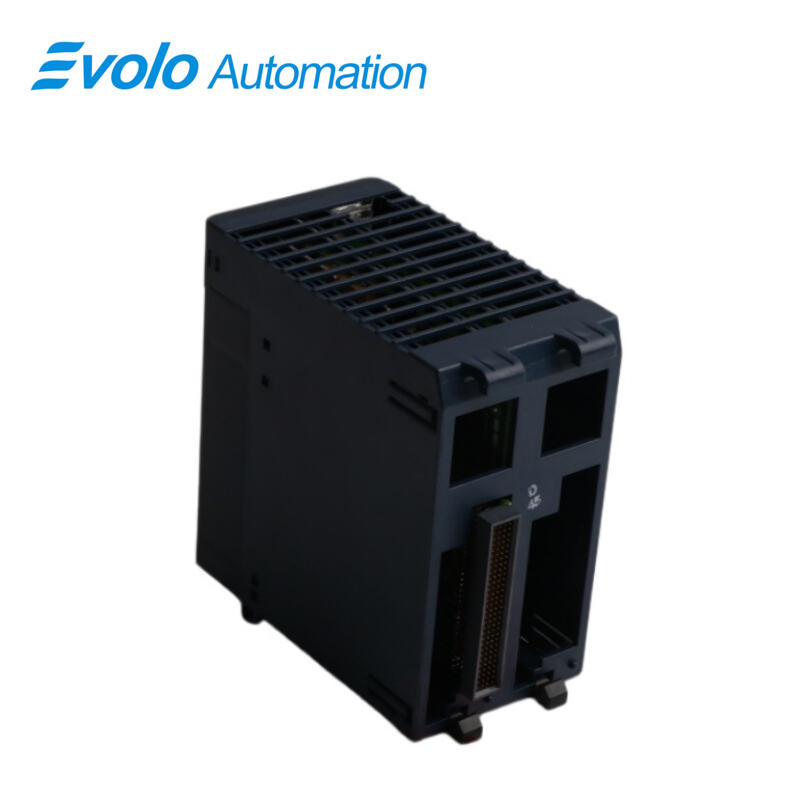

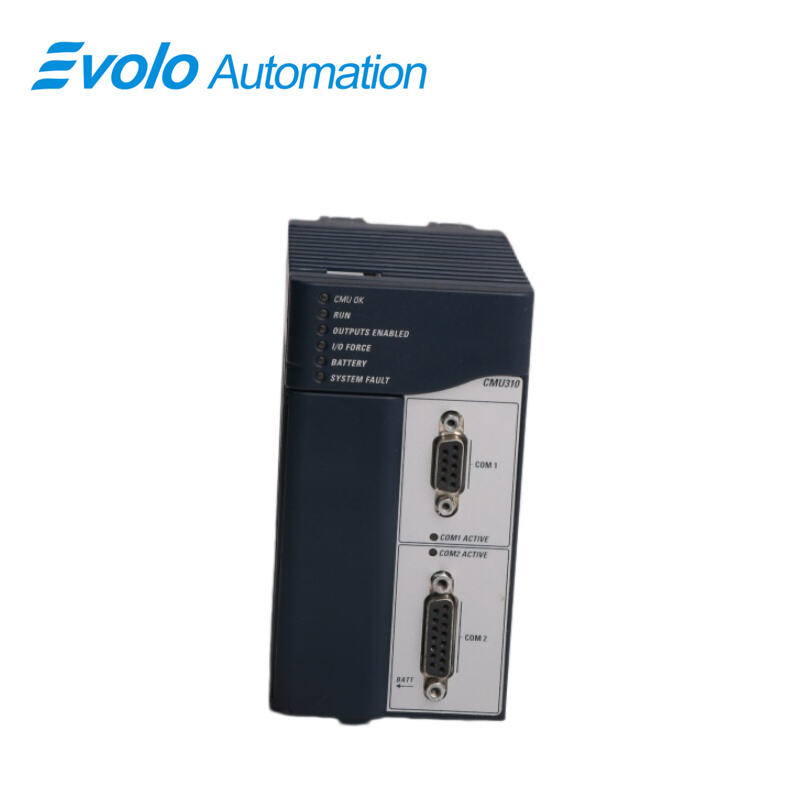

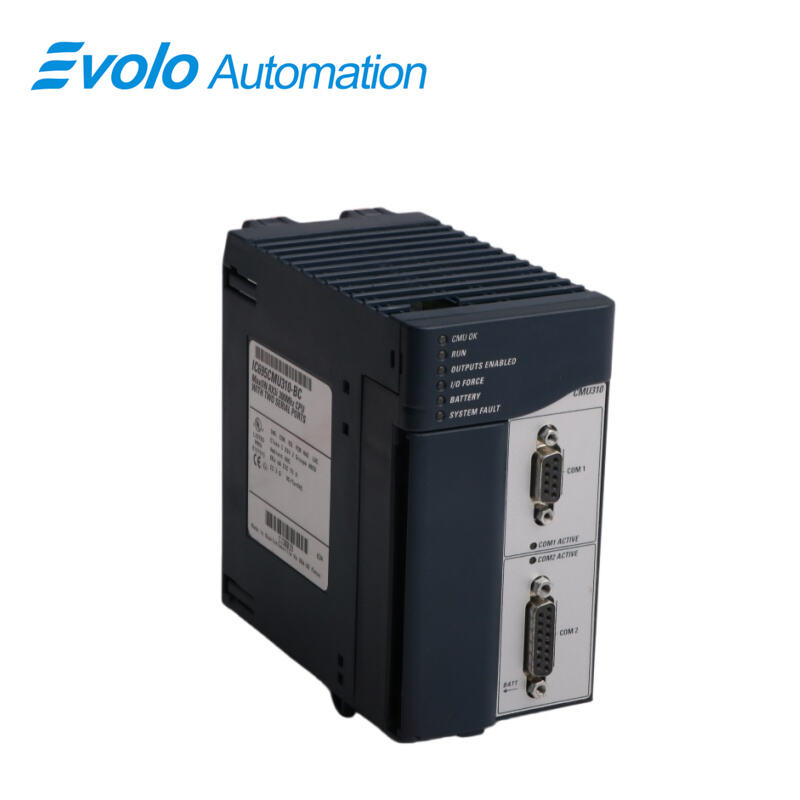

IC695CMU310 CPU-module

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC695CMU310
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

Die IC695CMU310 CPU-module is 'n RX3i PacSystems Max-ON CPU en 'n Hot-Standby-redundansie-CPU wat deur GE Fanuc vervaardig word. Dit is ontwerp om data deur toegewyde Ethernet-LAN's te kommunikeer. Hierdie module moet met 'n RX3i universele agterplaat, Ethernet-modules, Series 90-30 uitbreidingsagterplate, PacSystems-toestelle en die Max-On-software verbind word om 'n volledige RX3i-stelseltoepassing te bou. Die GE IC695CMU310 Max-ON Hot-Standby Redundansie-CPU het tot 10 MB batterye-geondersteunde RAM vir programstoorplek. Die tipiese Boolese uitvoeringstempo van hierdie module is 0,195 millisekondes per 100 Boolese kontakte of rolle. Dit bied 2 ingeboude seriële kommunikasiepoorte, naamlik die RS-232-seriële kommunikasiepoort en die RS-485-seriële kommunikasiepoort.

Die IC695CMU310 Max-ON Warm-Standby Redundansie CPU is ontwerp om elektries aan die PCI 2.2-standaarde te voldoen ten einde aan industriële vereistes te voldoen. Dit ondersteun seriële kommunikasieprotokolle soos die Modbus RTU-slawe-, SNP- en Seriële I/O-protokolle. Sommige van die eienskappe van hierdie module sluit in tot 512 programmblokke, massiewe toegang tot verwysingstabelgeheue, 10 MB nie-volatiele flash-gebruikersgeheue en outomaties geleë simboliese veranderlikes. Die battery-pak hou die stoorgeheue en geheue vas selfs wanneer die krag van die toestel afgeskakel word.

Toepassings

Groot chemiese aanlegte/raffinaderije: Gebruik vir reaktortemperatuur- en -drukbeheerstelsels om produksielynuitvalle of selfs ontploffings as gevolg van enkel-CPU-foutte te voorkom.

Kool/kernkragaanlegte: Gebruik vir turbinebeheerstelsels (DEH) of ketelbeskermingsstelsels om kontinue kragaflewering te verseker.

Groot metallurgiese/staalaanlegte: Gebruik vir hoëbetroubaarheidsbeheer van kontinue termiese prosesse soos hoogovens en kontinue gegiet.

Eienskappe

Programmering in Ladderdiagram, Gestruktureerde Teks, Funksieblokdiagram en C.

Outomaties-geplaasde simboliese veranderlikes wat enige hoeveelheid gebruikersgeheue kan gebruik.

10 Mbye van batterye-ondersteunde gebruikersgeheue en 10 Mbye van nie-volatiele flash-gebruikersgeheue. Die gebruik van hierdie flash-geheue is opsioneel.

Toegang tot massageheue via verwysingstabel %W.

Verwysingstabelgroottes sluit in 32 Kbits vir diskrete %I en %Q en tot 32 Kwoorde elk vir analoog %AI en %AQ.

Tot 512 programbloue. Die maksimum grootte vir 'n blok is 128 KB.

Toets-wysigmodus om veranderinge aan 'n opererende program te toets.

Bit-in-woord-verwysing.

Batterye-ondersteunde kalenderklok.

Firmware wat in die stelsel opgraderbaar is.

Twee reekspoorte: RS-485 en RS-232.

Prestasie-metrieke

1 Vlootpuntbewerkings: Steun vlootpuntbewerkings, wat sy rekenvermoë verbeter.

2 Boolese uitvoertempo: Dit bied 'n tipiese Boolese uitvoertempo van 0,195 millisekondes per 1000 Boolese instruksies, wat doeltreffende verwerking van logika-bewerkings verseker.

3 Tyd-van-die-Dag-klokakkuraatheid: Die module besit 'n Tyd-van-die-Dag-klok met 'n maksimum dryf van 2 sekondes per dag, wat akkurate tydhouding handhaaf.

4 Verloopetyd-klokakkuraatheid: Die Verloopetyd-klok het 'n akkuraatheid van maksimum 0,01%, wat presiese tydbepaling vir bedryfsprosesse verseker.

VEE

V: Wat is die IC695CMU310?
A: Dit is 'n CPU-prosessormodule wat deur GE onder die VersaMax-reeks ontwikkel is.

V: Wat is die bedryfstemperatuurreeks vir die IC695CMU310?
A: Die module bedryf binne 'n temperatuurreeks van 0 tot 60 °C.

V: Wat is die tipiese Boolese uitvoertempo van die IC695CMU310?
A: Die tipiese Boolese uitvoertempo is 0,195 millisekondes per 1000 Boolese instruksies.

V: Hoe akkuraat is die Tyd-van-die-Dag-klok van v?
A: Die Tyd-van-die-Dag-klok het 'n maksimum dryf van 2 sekondes per dag.

V: Hoeveel programblokke kan die module hanteer, en wat is hul maksimum grootte?
A: Die module kan tot 512 programblokke hanteer, met elke blok 'n maksimum grootte van 128 KB.
