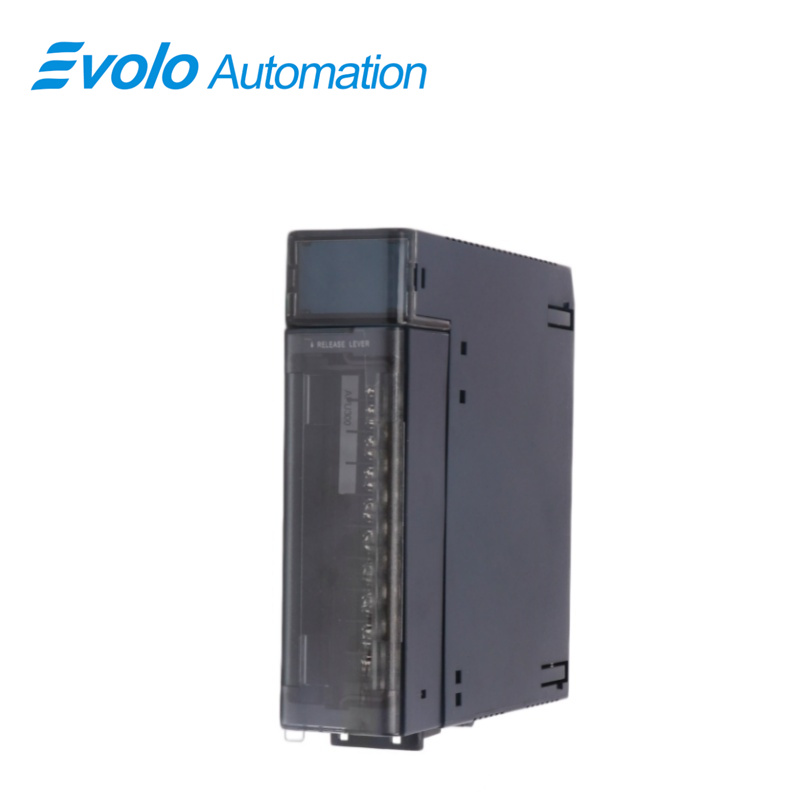

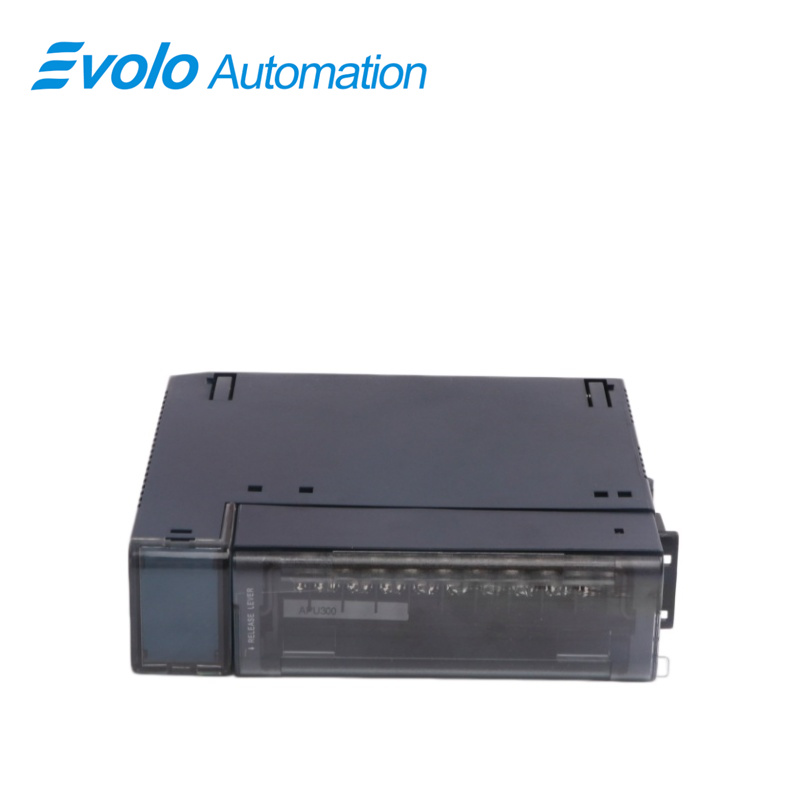

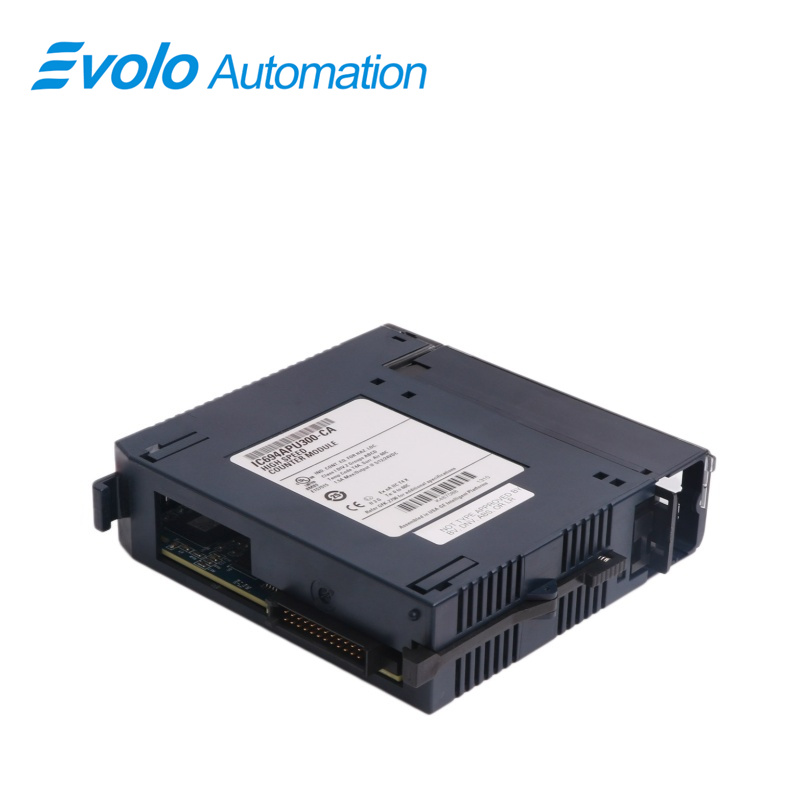

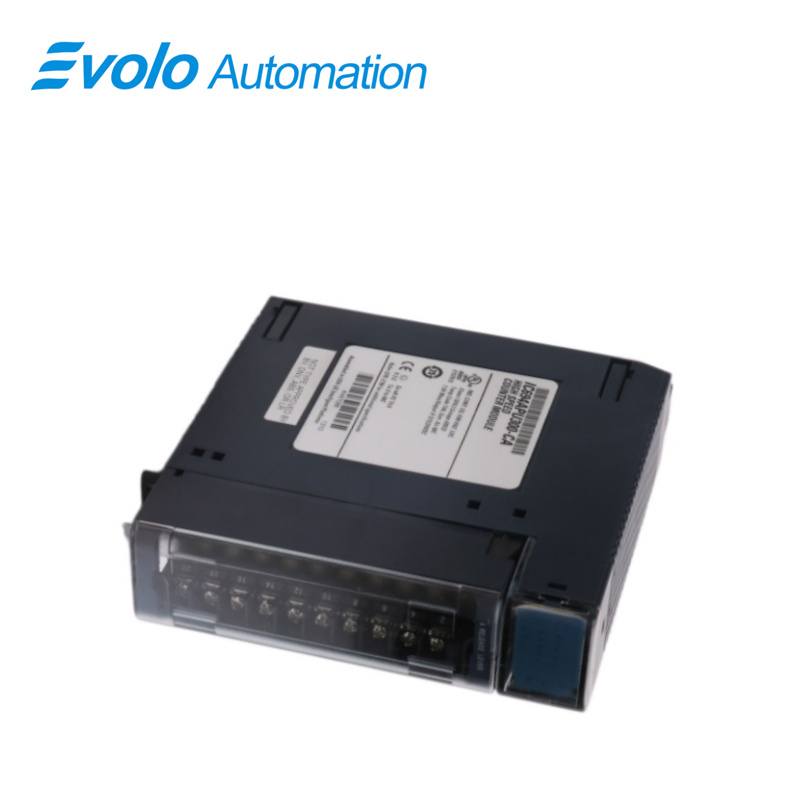

IC694APU300-module voor hoge-snelheids-telling, China IC694APU300-module voor hoge-snelheids-telling fabrikanten, leveranciers, fabriek

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC694APU300
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Parameter	Waarde
Moduulnaam	IC694APU300
Type module	Module voor hoge-snelheids-telling
Afmetingen	3,5 × 13,2 × 13,6 cm
Gewicht	0,3 kg
Energieverbruik	250 mA (1,25 W) vanaf de 5 V-bus op de backplane
Uitgangspunten gevoed door	Door de gebruiker geleverd: 4,7–40 V DC
Maximale tel snelheid	1 MHz (duty cycle 25%–87%)
LED Indicators	Bord OK; Configuratie OK; Veldstroom OK; Ingangstatus; Uitgangstatus
Isolatie	Veld naar backplane en frameaarde: 250 V AC continu; 1500 V AC gedurende 1 minuut; Groep naar groep: 250 V AC continu; 1500 V AC gedurende 1 minuut
Invoeren	Spanningsbereik: 5 V DC (TSEL-jumper ingesteld op INCOM), 10–30 V DC (TSEL open)
Aantal ingangen met positieve logica	12 (enkelvoudig) of 6 (differentieel)
Ingangsdrempels (Von)	5 V-bereik: 3,55 V; 10–30 V-bereik: 8,35 V
Ingangsdrempels (Ion)	3,2 mA (beide bereiken)
Ingangsdrempels (Voff)	5 V-bereik: 1,5 V; 10–30 V-bereik: 2,4 V
Ingangsdrempels (Ioff)	0,8 mA (beide bereiken)
Overleefbare piekspanning	±500 V gedurende 1 μs
Transiënte gemeenschappelijke-modus storingsonderdrukking	minimaal 1000 V/μs
Invoerimpedantie	Zie sectie "Ingangsimpedantie" voor V-I-karakteristieken
Uitgaven	Spanningsbereik: 4,7–40 V DC bij maximaal 1,5 A ohmse belasting; maximaal 0,5 A pilootbelasting
Lekstroom in uitgeschakelde toestand	maximaal 10 μA per punt
Uitgangsspanningsval	0,5 V max. bij 500 mA; 1,5 V max. bij 1,5 A
Inrush Stroom	1,6 A zonder dat de ESCP uitschakelt
Aandrijfvermogen voor CMOS-belasting	Ja
Uitgangen met positieve logica	4
Uitgangsbeveiliging	Beveiligd tegen overstroming (ESCP) met zelfherstellende functie
Omgekeerde polariteitsbescherming	Beveiligd tussen de terminals OUTPWR en OUTCOM

Omschrijving

De PACSystems*-module voor hoge-snelheidstelling, IC694APU300, biedt directe verwerking van snelle pulssignalen tot 1 MHz. De module detecteert ingangen, verwerkt de invoertelgegevens en regelt onmiddellijk de uitgangen volgens de configuratie van elke teller, zonder dat communicatie met een centrale verwerkingseenheid (CPU) nodig is. De module kan worden geconfigureerd voor:

• 4 identieke, onafhankelijke eenvoudige tellers

• 2 identieke, onafhankelijke, complexere tellers

• 1 complexe teller

Toepassingen

Voedsel- en drankverpakkingsinstallaties: positievolging met roterende encoders voor hoogwaardige sluitmachines, etiketteermachines en vullijnen.

Logistieke centra en pakketsoortercentra: snelheidsmeting van geautomatiseerde transportbanden en nauwkeurige positionering van pakketten.

Draad- en kabelproductie- en staalfabrieken: hoogwaardige lengtebepaling en wikkelregeling voor draden en stalen platen.

Papier- en drukkerijen: spanningsregeling, synchrone snijding en drukregistratie voor rolpapier.

Automobielonderdelenfabrieken: indexering van draaitafels en positiefeedback voor servomechanismen in precisieassemblagelijnen.

Tabaksverwerkingsinstallaties: hoogwaardige pulsacquisitie voor sigarettenmachines en synchrone snijding van filterstaven.

Aluminiumprofiel- en houtverwerkingsinstallaties: verplaatsingsbewaking voor vliegende zagen (snijden op vaste lengte) en materiaaltransport.

Textiel- en chemische vezelfabrieken: spoeltoerentalbewaking en wikkelverplaatsingsregeling voor spinmachines.

Kenmerken

12 positieve logica (source) ingangen met keuze van ingangsspanningsbereik van ofwel

5 V gelijkstroom of 10 tot 30 V gelijkstroom

4 positieve logica (source) uitgangen

Aantal pulsen per tijdbase-register voor elke teller

Interne module-diagnostiek

Verwijderbaar aansluitbord voor veldbedrading

Installatie

1 Algemene installatievoorwaarden voor veilig gebruik

Dit product wordt beschouwd als apparatuur van het open type, die moet worden geïnstalleerd in een behuizing die een milieu met ten minste vervuilingsgraad 2 biedt, zoals gedefinieerd in IEC 60664-1. Tenzij anders aangegeven, zijn er geen onderdelen die ter plaatse kunnen worden onderhouden. De bedrading moet koperdraad gebruiken met een minimumtemperatuurklasse van 90 graden Celsius. Indien twee draden op dezelfde aansluiting zijn toegestaan, moeten ze van hetzelfde type en formaat zijn.

2 Installatie op gevaarlijke locaties

Producten met UL- en ATEX-markering zijn geschikt voor gebruik op gevaarlijke locaties van klasse I, divisie 2, groepen A, B, C en D, en ATEX-zone 2, of op niet-gevaarlijke locaties. Het product moet worden geïnstalleerd in een behuizing die alleen toegankelijk is met behulp van een gereedschap.

WAARSCHUWING – EXPLOSIEGEVAAR – SCHAKEL DE STROOM UIT VOORDAT U BEDRADING UITVOERT OF MODULES, BATTERIJEN, BATTERIJPACKS, ZEKERINGEN OF ANDERE TER PLAATSE TE ONDERHOUDEN ONDERDELEN VERVANGT IN GEVAARLIJKE OMGEVINGEN. HET VERVANGEN VAN ONDERDELEN KAN DE GESCHIKTHEID VERMINDEREN.

ATEX-zone 2

Naast het bovenstaande moet het product worden gemonteerd in een behuizing die is gecertificeerd voor gebruik in zone 2, groep IIC, en minimaal IP54 is beoordeeld. Transientbescherming moet worden geboden aan de ingangsterminals, ingesteld op een niveau van 140 % van de nominale waarde. De markeringen zijn als volgt gedefinieerd.
