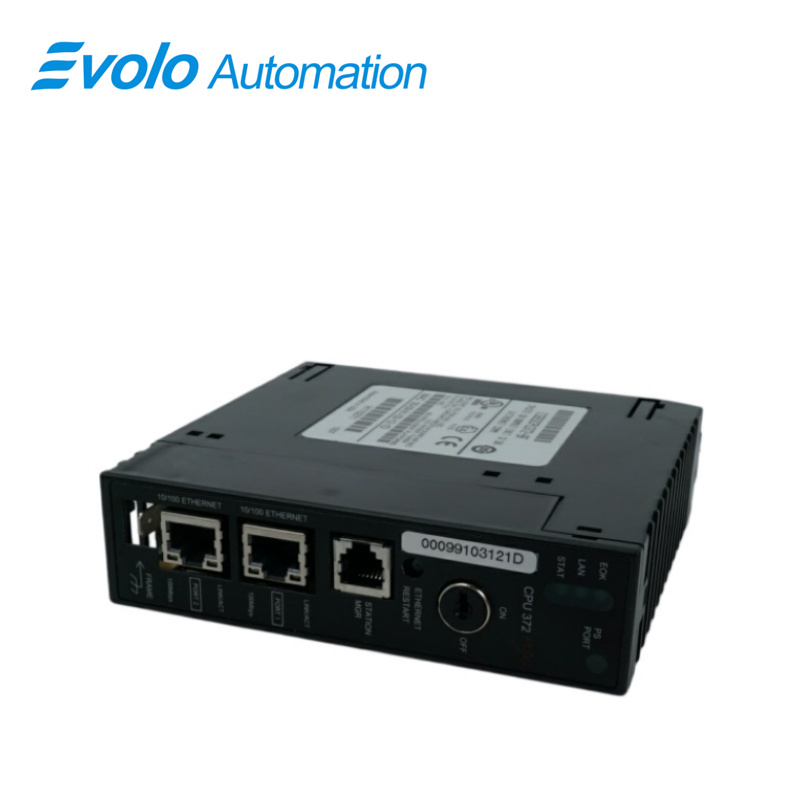

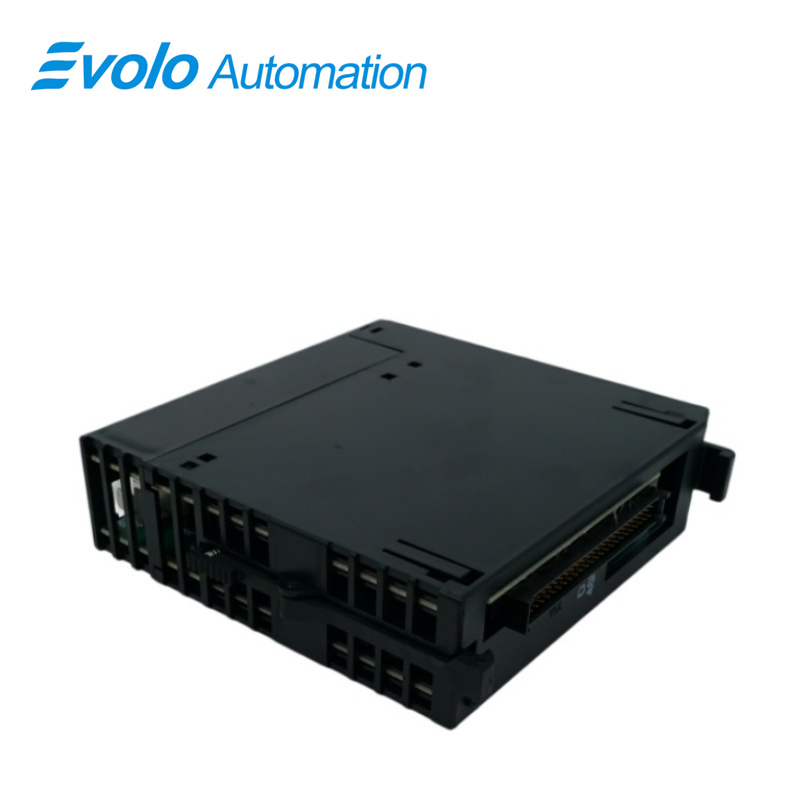

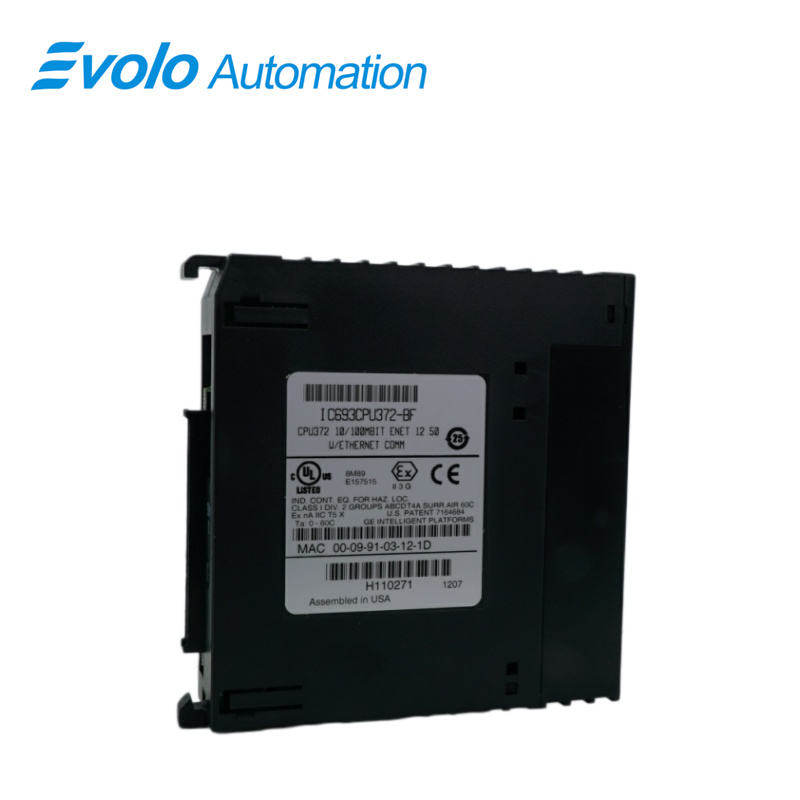

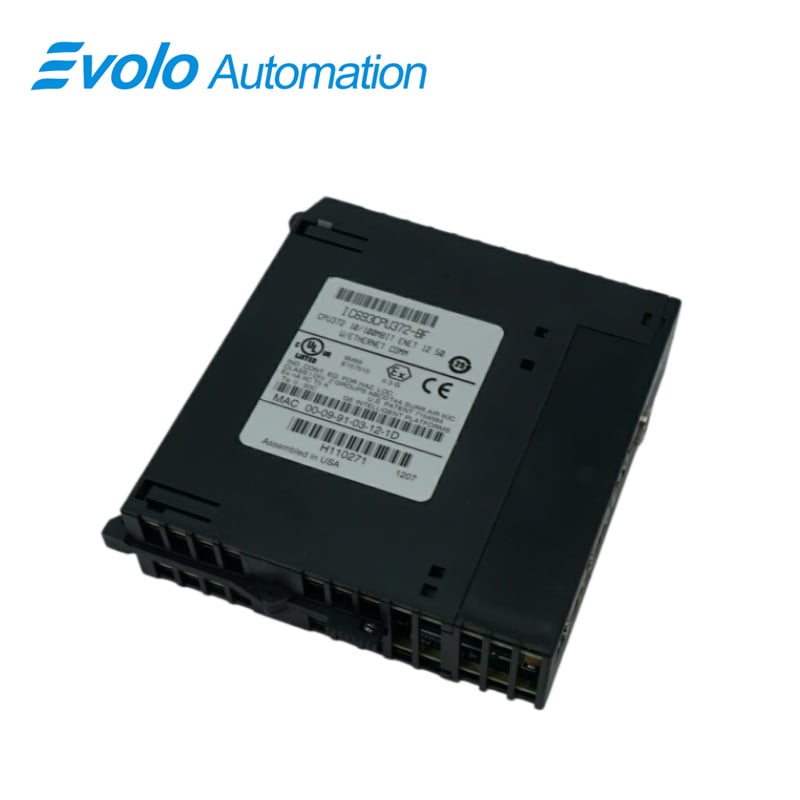

IC693CPU372 CPU-module met één sleuf

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC693CPU372
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC693CPU372-centrale verwerkingseenheid behoort tot de GE Fanuc Series 90-30-reeks CPU’s. Het is een CPU-module met één sleuf en een ingebouwde Ethernet-interface. De module is gebaseerd op een 386EX-processor die snelle berekeningen en uitgebreide functionaliteit biedt. De IC693CPU372-centrale verwerkingseenheid kan maximaal 4096 discrete I/O-punten, 2048 analoge ingangspunten en 512 analoge uitgangspunten aansturen. Deze module is compatibel met diverse veldbussen en apparaatnetwerken, zoals de Genius-, Profibus-DP-, DeviceNet-, Interbus-S- en CsCAN-netwerken. Het interne stroomverbruik bedraagt 1,4 A bij 5 V gelijkstroom. De aangegeven uitvoeringstijd per Booleaanse instructie bedraagt 0,15 microseconden.

De IC693CPU372-centrale verwerkingseenheid is ingebouwd in de backplane. Het beschikt over ingebouwde 10/100 Mbps Ethernet-poorten, één RS-485-poort, een STRP-kanaal en webdiagnostische mogelijkheden. Deze CPU-module ondersteunt een verscheidenheid aan communicatieoptiemodules, waaronder de Serial-SNP-, SNPX-, RTU- en CCM-, LAN-Genius- en Ethernet Modbus TCP-client/server-modules. Het wordt geleverd met een batterijondersteunde klok. Het ondersteunt geen handbediende programmeermoduul. Het type geheugenopslag dat beschikbaar is in deze IC693CPU372-module is RAM of flashgeheugen. De processor snelheid bedraagt 133 megahertz en de processor is een AMD SC520-processor. Er zijn in totaal 8 basisplaten per systeem, waarvan 1 CPU-basisplaat en 7 uitbreidingsbasisplaten. Het beschikt over compatibiliteit met communicatie- en programmeerbare co-processoren. De configuratie en programmering van de CPU-module kan worden uitgevoerd via het Proficy Machine Edition Logic Developer-softwarepakket. De CPU ondersteunt hardwarematige drijvende-komma-wiskunde en kan worden gebruikt voor toepassingen op instapniveau met lage I/O-aantallen.

Toepassingen

Automotive aandrijflijninstallatie: Beheert de onderlinge logica tussen meerdere robots en realiseert een snelle gegevenssynchronisatie met de hostcomputer.

Installaties voor fijnchemie en farmacie: Verwerkt meervoudige PID-regelkringen (zoals temperatuur-, druk- en doseringsregeling) om een nauwkeurige herhaalbaarheid van productieprocessen te garanderen.

Grote waterbouwkundige en elektriciteitsbewakingssystemen: Fungeert als kernknooppunt van een gedistribueerd regelsysteem, waardoor microsecondenniveau gegevensdeling tussen meerdere PLC’s mogelijk is via EGD (Ethernet Global Data).

Papier- en high-speed verpakkingslijnen: Verwerkt high-speed tel- en snijlogica die extreem korte scantijden vereist.

CPU-gebruiksvoorschriften

1 Beperkingen van batterijback-up

De verwachte levensduur van een standaard Series 90-30 3-volt lithiumbatterij die wordt gebruikt om een CPU372 te ondersteunen, bedraagt 1,2 maand bij continu gebruik. Indien een langere batterijondersteuningstijd vereist is, is de externe batterijmodule (IC693ACC302) verkrijgbaar. De uitgebreide batterijmodule biedt een nominale batterijondersteuningstijd van 15 maanden voor de CPU372. Zie GFK-2124 voor aanvullende informatie.

2 overschrijvingen niet opgeslagen in flashgeheugen of EZ-programma-opslagapparaat

Wanneer referentiegegevens worden opgeslagen in flashgeheugen of het EZ-programmaopslagapparaat, worden overschrijvingen niet opgeslagen. Dit betekent dat de logica na het teruglezen van de referentiegegevens uit flashgeheugen of het EZ-programmaopslagapparaat en daarna het PLC in de uitvoermodus (Run Mode) plaatsen, mogelijk anders wordt uitgevoerd. Daarom mogen overschrijvingen niet worden gebruikt als referentiegegevens worden opgeslagen in flashgeheugen of in het EZ-programmaopslagapparaat. Indien overschrijvingen wel worden gebruikt, dient bijzondere zorg te worden besteed aan het voorkomen van het laden van referentiegegevens uit flashgeheugen bij het inschakelen van de stroom. Indien deze voorzorgsmaatregel niet wordt nageleefd, kan onverwachte werking optreden bij het inschakelen van de stroom.

3 Flashgeheugen schrijven met behulp van een seriële programmeerder

Bij het schrijven van zeer grote programma's naar flashgeheugen moet u mogelijk de time-outwaarde voor aanvragen in de programmeersoftware verhogen om te voorkomen dat u een time-outmelding ontvangt. Een bovengrens van 25 seconden is doorgaans voldoende. Voor meer informatie raadpleegt u het item "Ethernet operationele notities" met de titel "Opslag van programma of referentietabellen in flashgeheugen kan leiden tot verlies van Ethernet-communicatie".

Veelgestelde vragen

V: Wat is een IC693CPU372?

A: De IC693CPU372 is een centrale verwerkingseenheid (CPU) met één sleuf en een ingebouwde Ethernet-interface. Het vormt de 'brein' van de PLC, waar de meeste berekeningen plaatsvinden.

V: Wat is de procesorsnelheid van de IC693CPU372?

A: 133 MHz

V: Wat is het totale gebruikersgeheugen van de IC693CPU372?

A: 120 KB

V: Is er iets aanbevolen voor deze processor?

A: Ja, aangezien de ingebouwde batterij slechts 1,2 maand meegaat tijdens een aanhoudende stroomuitval, wordt een externe batterij IC693ACC302 aanbevolen.

V: Zijn er ingebouwde seriële poorten op de IC693CPU372?

A: Nee

V: Ondersteunt de IC693CPU372 de handbediende programmeerder?

A: Nee

V: Welke voeding vereist de IC693CPU372?

A: De IC693CPU372 vereist een voeding met hoge capaciteit.
