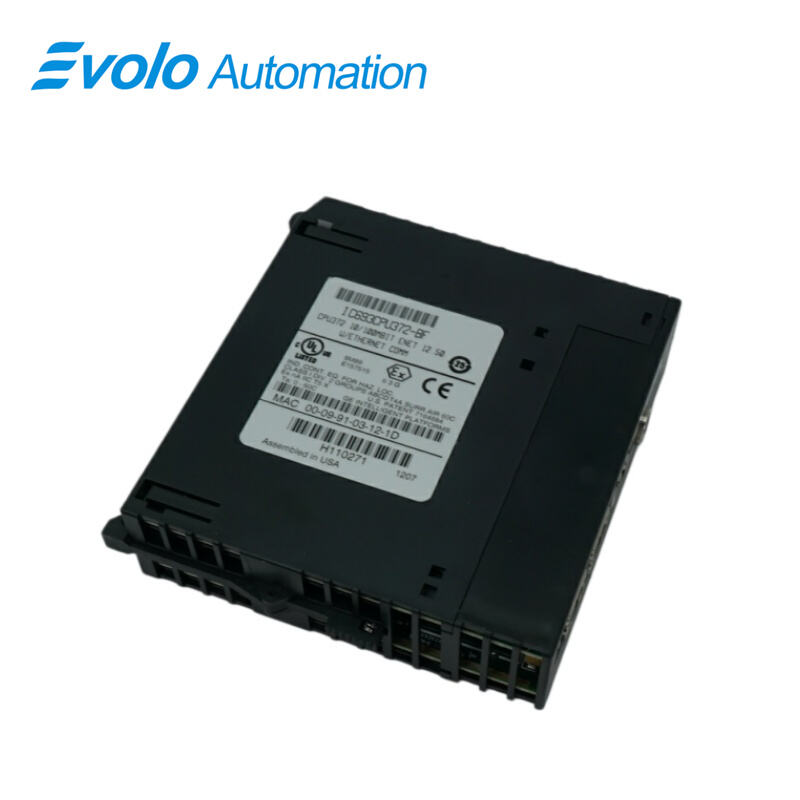

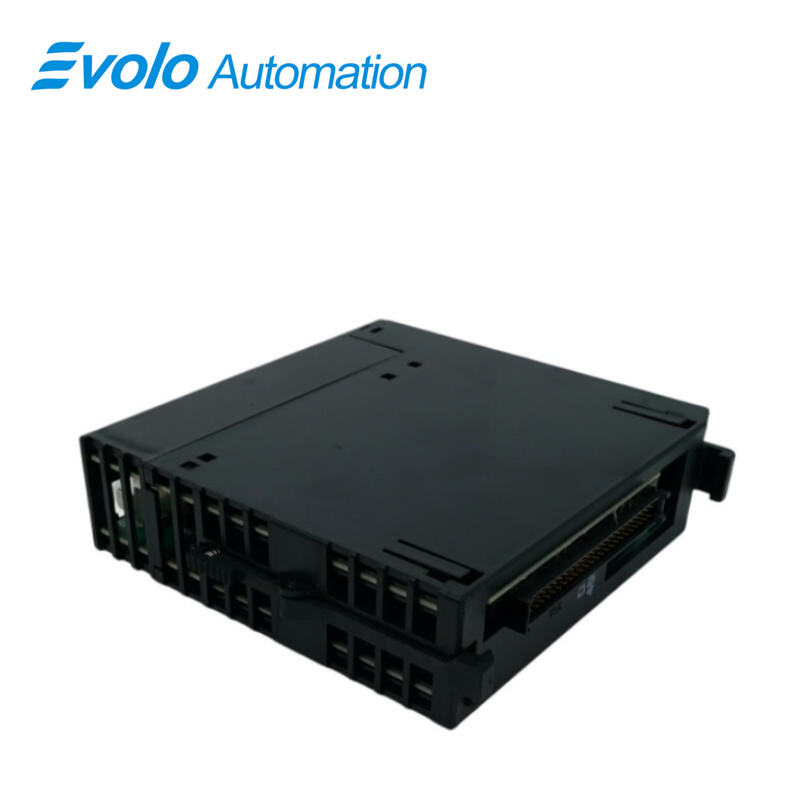

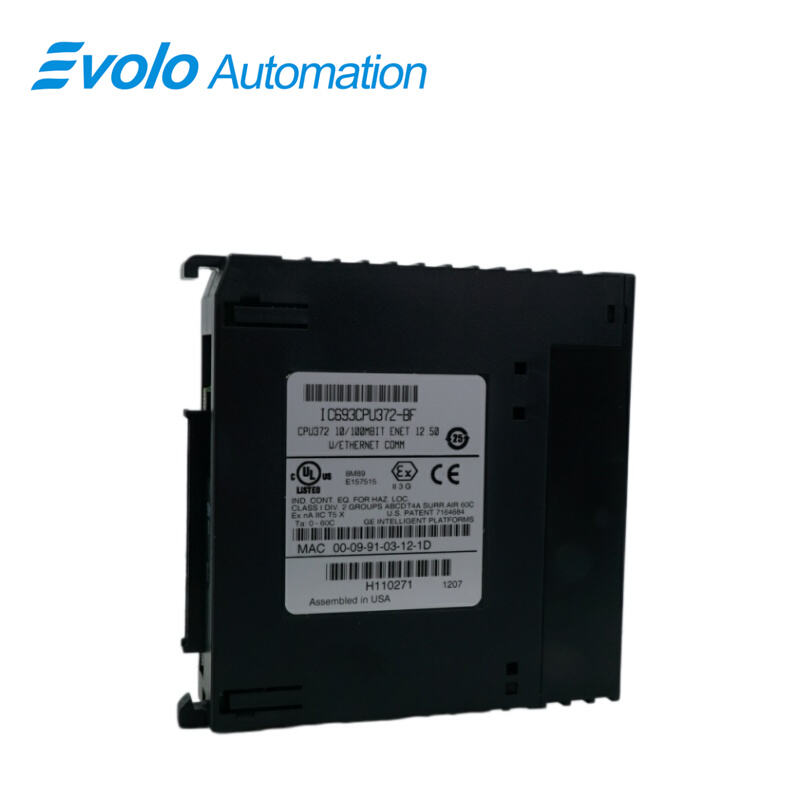

IC693CPU372 CPU-modul til en enkelt plads

Oversigt

Oprindelsessted:	USA
Mærkenavn:	GE
Modelnummer:	IC693CPU372
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Specifikationer

Beskrivelse

IC693CPU372-centrale processorenhed tilhører GE Fanuc Series 90-30-serien af CPU'er. Det er en enkeltspor-CPU-module med indbygget Ethernet-grænseflade. Den er baseret på en 386EX-proces, der kan levere hurtig beregning og øget funktionalitet. IC693CPU372-centrale processorenhed kan håndtere op til 4096 I/O-diskrete punkter, 2048 analoge indgangspunkter og 512 analoge udgangspunkter. Denne module er kompatibel med en række feltbusser og enhedsnetværk, såsom Genius-, Profibus-DP-, DeviceNet-, Interbus-S- og CsCAN-netværk. Dens interne strømforbrug er 1,4 ampere ved 5 volt DC. Den har en angivet udførelsestid på 0,15 mikrosekunder pr. boolsk instruktion.

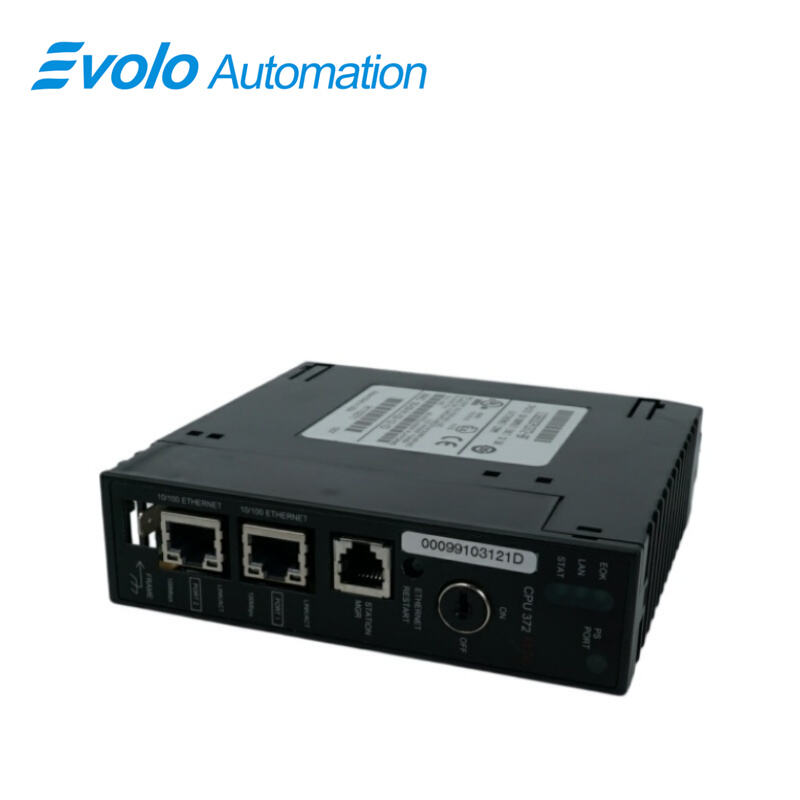

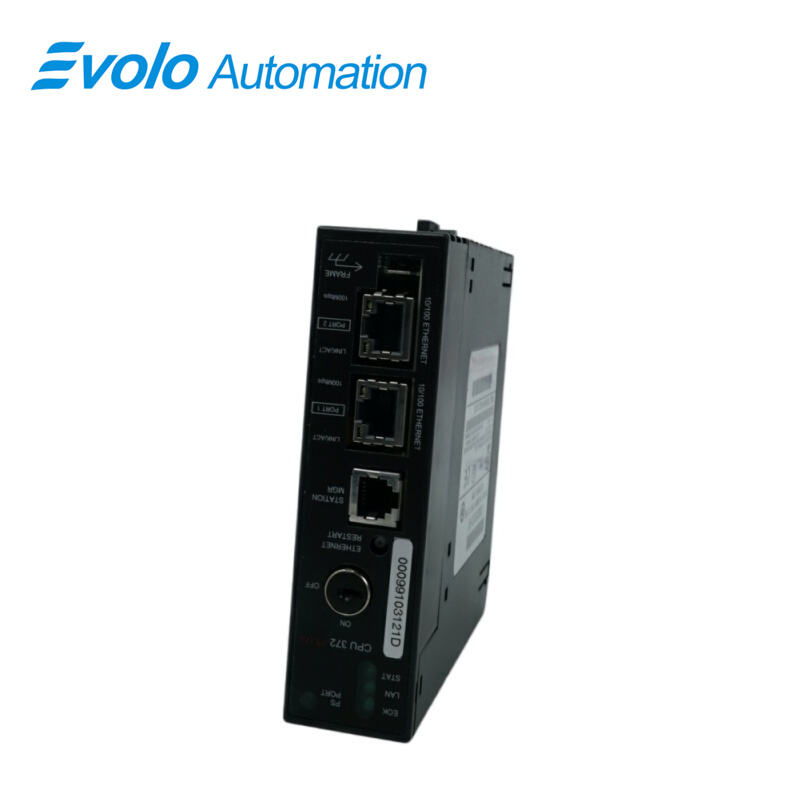

CPU'en IC693CPU372 er integreret i bagpladen. Den har indbyggede 10/100 Mbps Ethernet-porte, én RS-485-port, en STRP-kanal og webbaserede diagnosticeringsfaciliteter. Denne CPU-module understøtter en række kommunikationsvalgmoduler, herunder Serial-SNP-, SNPX-, RTU- og CCM-modulerne, LAN-Genius samt Ethernet Modbus TCP-klient/server-moduler. Den leveres med en batteridrevet urfunktion. Den understøtter ikke en håndholdt programmeringsenhed. Den type hukommelse, der er tilgængelig i denne IC693CPU372-module, er RAM eller flash-hukommelse. Dens processorhastighed er 133 megahertz, og processoren er en AMD SC520-processor. Der er i alt 8 baseplader pr. system, heraf 1 CPU-baseplade og 7 udvidelsesbaseplader. Den har kompatibilitet med kommunikations- og programmerbare co-processorer. Konfigurationen og programmeringen af CPU-modulet kan udføres via softwarepakken Proficy Machine Edition Logic Developer. CPU'en understøtter hardwarebaseret flydende kommatalmatematik og kan anvendes til indledende applikationer med lav I/O-tælling.

Anvendelser

Produktionsanlæg for køretøjsdrivlinje: Styrer den indbyrdes logik mellem flere robotter og opnår synkronisering af data i høj hastighed med hovedcomputeren.

Anlæg til fremstilling af fine kemikalier og lægemidler: Håndterer PID-regulering i flere kredsløb (f.eks. temperatur-, tryk- og doseringskontrol) for at sikre præcis gentagelighed af produktionsprocesser.

Storskala vandhusholdnings- og strømovervågningsanlæg: Fungerer som kerneknude i et distribueret styresystem og muliggør dataudveksling på mikrosekundniveau mellem flere PLC’er via EGD (Ethernet Global Data).

Papir- og højhastighedsindpakningslinjer: Håndterer højhastighedsoptælling og -skæringslogik, der kræver ekstremt korte scan-cykler.

CPU-driftsbemærkninger

1 Begrænsninger ved batteribackup

Den forventede levetid for en standard Series 90-30 3-volts litiumbatteri, der bruges til at sikre CPU372, er 1,2 måned, når den bruges kontinuerligt. Hvis en længere batterisikringsperiode kræves, er det eksterne batterimodul (IC693ACC302) tilgængeligt. Det udvidede batterimodul giver en nominel batterisikringsperiode på 15 måneder for CPU372. Se GFK-2124 for yderligere oplysninger.

2 overskrivninger er ikke gemt i flash-hukommelsen eller i EZ-programlagringsenheden

Når reference data gemmes til flash eller EZ Program Store-enheden, gemmes overskrivninger ikke. Dette betyder, at når reference data læses tilbage fra flash eller EZ Program Store-enheden og PLC'en derefter sættes i køretilladelsestilstand (Run Mode), kan logikken udføres anderledes. Derfor bør overskrivninger ikke bruges, hvis reference data gemmes til flash eller til EZ Program Store-enheden. Hvis overskrivninger bruges, skal der tages særlig omhu for at forhindre indlæsning af reference data fra flash ved strømtilslutning. Hvis denne forholdsregel ikke overholdes, kan uventet drift opstå ved strømcyklus.

3 Skrivning af flash ved hjælp af en seriel programmer

Når du skriver meget store programmer til flash-hukommelsen, kan du måske skulle øge timeout-værdien for anmodningen i programmeringssoftwaren for at undgå at modtage en "timeout"-besked. En øvre grænse på 25 sekunder er typisk tilstrækkelig. For yderligere detaljer se punktet "Ethernet-driftsbemærkninger" med overskriften "Gemming af program eller reference-tabeller til flash-hukommelse kan medføre tab af Ethernet-kommunikation"

Ofte stillede spørgsmål

Q: Hvad er en IC693CPU372?

A: IC693CPU372 er en enkeltslot-centrale enhed (CPU) med indbygget Ethernet-grænseflade. Den fungerer som PLC's "hjerne", hvor de fleste beregninger udføres.

Q: Hvad er processorhastigheden for IC693CPU372?

A: 133 MHz

Q: Hvad er den samlede brugerhukommelse for IC693CPU372?

A: 120 KB

Q: Er der noget, der anbefales til denne processor?

A: Ja, da den indbyggede batteri kun holder i 1,2 måned ved en vedvarende strømudfald, anbefales det at bruge et eksternt batteri IC693ACC302.

Q: Er der indbyggede serielporte på IC693CPU372?

A: Nej

S: Understøtter IC693CPU372 håndprogrammeren?

A: Nej

S: Hvilket strømforsyning kræver IC693CPU372?

A: IC693CPU372 kræver en strømforsyning med høj kapacitet.
