IC670GBI102 businterface-eenheid

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC670GBI102
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

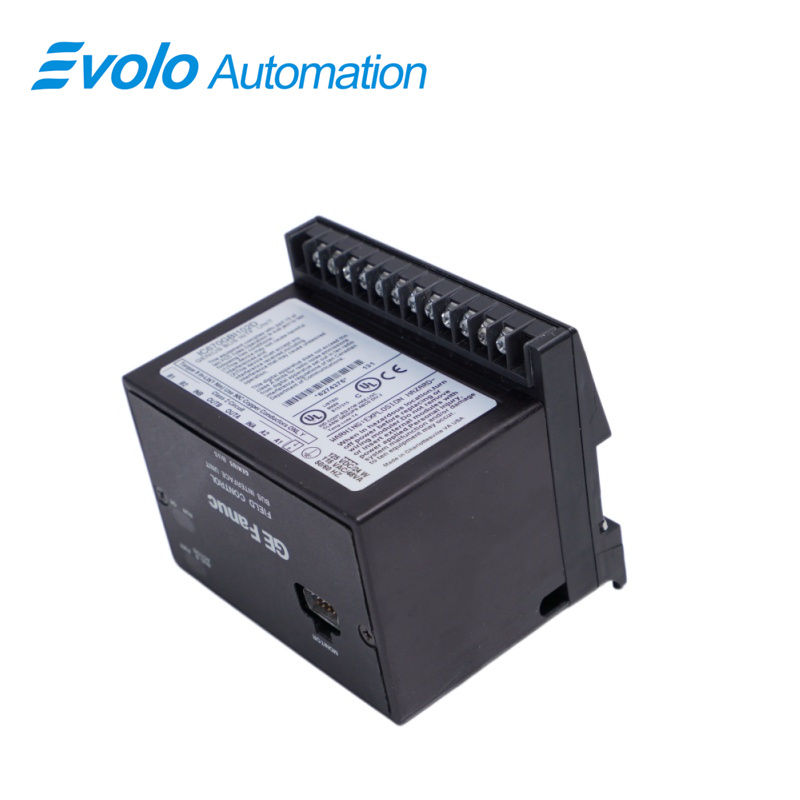

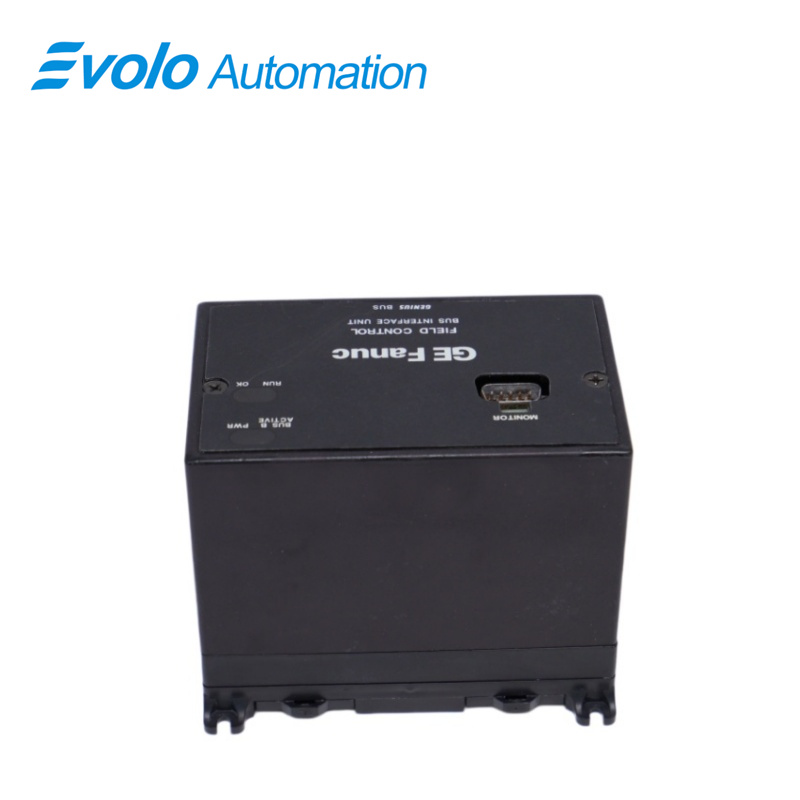

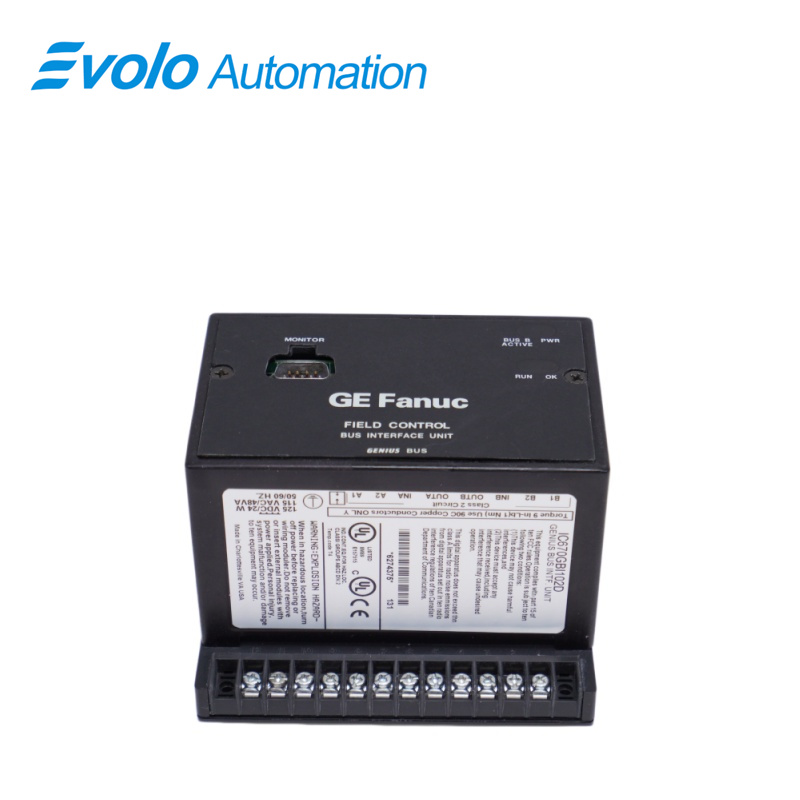

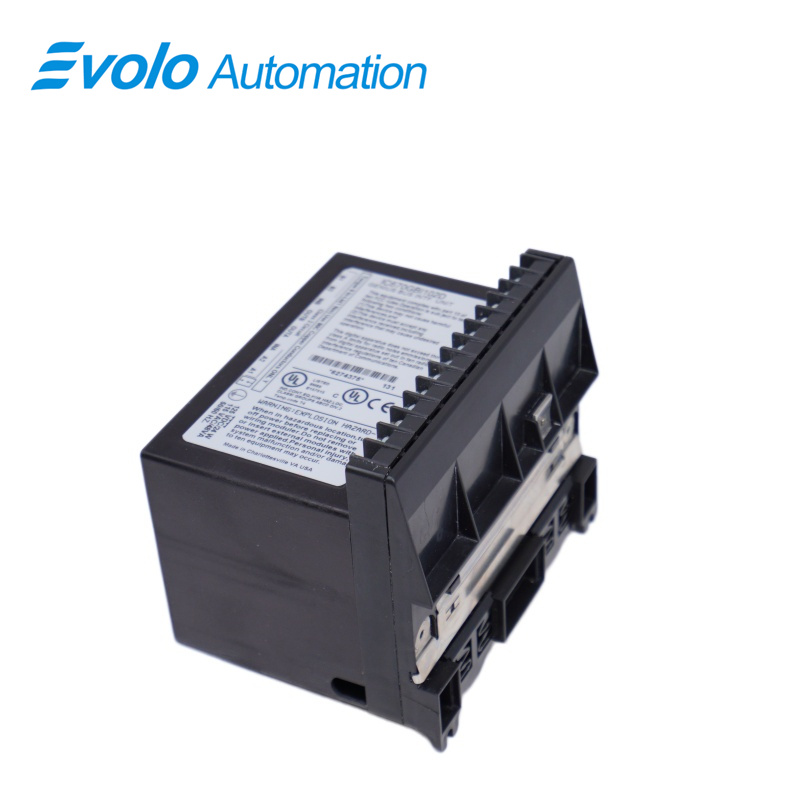

De IC670GBI102-businterface-eenheid is een businterface-eenheid voor veldbesturing die wordt gefabriceerd door GE Fanuc. De eenheid maakt deel uit van de GE-serie voor veldbesturing en is compatibel met de IC670GB- en IC670GBI-modules. Deze programmeerbare besturingsmodule werkt binnen een temperatuurbereik van 0 tot 55 graden Celsius (32 tot 131 graden Fahrenheit) en heeft een opslagtemperatuurbereik van -40 tot 85 graden Celsius (-40 tot 185 graden Fahrenheit). Het relatieve vochtigheidsbereik van de IC670GBI102-businterface-module bedraagt 5 tot 95% (niet-condenserend). De IC670GBI102-businterface-eenheid kan trillingen en schokken weerstaan die typisch zijn voor industriële omgevingen en wordt gemonteerd op een paneelbevestigde DIN-rail. De IC670GBI102-businterface-eenheid kan zowel op wisselstroom- als gelijkstroomvoeding werken; het werkvoltagebereik bedraagt 90 tot 135 Volt wisselstroom en 105 tot 150 Volt gelijkstroom. De nominale aansluitspanning van de IC670GBI102-businterface-eenheid is 115 Volt wisselstroom en 125 Volt gelijkstroom. Het stroomverbruik bedraagt maximaal 48 Voltampère bij 115 Volt wisselstroom en maximaal 24 Watt bij 125 Volt wisselstroom. Het stroomverbruik is gespecificeerd voor bedrijf onder volledige belasting. De inschakelstroom van de eenheid bedraagt piekwaardig 20 Ampère gedurende maximaal 3 milliseconden. De maximale onderhoudstijd van de eenheid is 20 milliseconden terwijl de uitgangsspanning van de voeding 6,5 Volt gelijkstroom bedraagt. De ingangsfrequentie van de eenheid is 47 tot 63 Hertz. Het aansluitblok van de businterface-eenheid is 16 milliampère en de betrouwbaarheidsclassificatie bedraagt meer dan 600.000 uur.

Toepassingen

Waterbehandeling en milieubescherming: Breed gebruikt voor gedistribueerde I/O-bewaking in waterzuiveringsinstallaties, met verwerking van signalen van verspreide sensoren.

Energie- en stroomvoorziening: Gebruikt in geautomatiseerde besturingssystemen voor elektriciteitscentrales, onderstations en waterbouwkundige projecten.

Petroleum- en chemische industrie: Verantwoordelijk voor afstandsopname van signalen in raffinaderijen, winning van aardgas en productielijnen voor fijnchemie.

Productie- en zware industrie: Omvat fabrieken in de automobielproductie, staalmetallurgie, papierproductie en -druk, textielverf en kunststofmachines.

Gemeentelijke techniek: Bijvoorbeeld stedelijke verwarmingssystemen en bewaking van watervoorziening en afwatering.

Belangrijkste Kenmerken

1 Stroomcompatibiliteit: De BlU werkt op een 24 VDC-voeding. Het beschikt over geavanceerde interne overspanningsbeveiliging, waardoor veilige werking wordt gegarandeerd onder wisselende stroomomstandigheden.

2 Schaalbaarheid: De BlU ondersteunt tot vier I/O-aansluitblokken, wat flexibiliteit biedt voor het uitbreiden van systeemconfiguraties.

3 Ruisimmuniteit: De BlU is uitgerust met verbeterde ruisimmuniteit en is daarom zeer geschikt voor omgevingen waar elektrische interferentie vaak voorkomt.

4 Ondersteuning voor hot-swap: Staat hot-insertie en -verwijdering van compatibele I/O-modules toe zonder het systeem uit te schakelen, mits aan bepaalde eisen voor de aansluitklemmen wordt voldaan.

Montage

De aansluitklemmen van de BlU moeten worden gemonteerd op een 7,5 mm × 35 mm DIN-rail met een geleidende afwerking om een juiste aarding te garanderen. Juiste montage is cruciaal voor stabiele

bedrijfsvoering, en de volgende overwegingen dienen in acht te worden genomen:

1 Afstandsvereisten: Om gemakkelijke toegang tot de bedrading te waarborgen en een goede luchtstroom te bevorderen, wordt aanbevolen om het apparaat ten minste 10,80 cm (4,25 inch) van kabelgoten of andere obstakels te monteren. Deze vrij ruimte zorgt voor voldoende ruimte voor de bedradingsaansluitingen en vermindert het risico op beschadiging of oververhitting.

2 Aarding: De DIN-rail moet correct geaard zijn om optimale prestaties van het apparaat te garanderen. Let op dat de BlU niet compatibel is met oudere 'A-versie' I/O-terminaalblokken die geen metalen aardingsstrip hebben. Een juiste aarding waarborgt veiligheid en minimaliseert het risico op elektrische interferentie.

3 Trillingsweerstand: Gebruik schroeven om de gemonteerde rail vast te zetten, met een onderlinge afstand van ongeveer 6 inch (15,24 cm), om de stabiliteit van de rail te vergroten. Voor extra trillingsweerstand wordt aanbevolen om montagegaten te boren voor de bevestigingsoren van het terminaalblok, zodat een steviger en stabielere bevestiging aan de rail wordt gewaarborgd.

Veelgestelde vragen

V: Is de IC670GBI102 voorzien van een garantie?
A: Ja, de IC670GBI102 wordt geleverd met een garantie van 1 jaar.

V: Wat is het verschil tussen de IC670GBI102 en de IC670GBI002?
A: De IC670GBI102 wordt gevoed met een ingangsspanning van 115 V wisselstroom / 125 V gelijkstroom, terwijl de IC670GBI002 wordt gevoed met 24 V gelijkstroom.

V: Ondersteunt de IC670GBI102 het in- en uitschakelen van modules onder spanning?
A: Ja, mits de modules de suffix "J" in hun catalogusnummer hebben.

V: Wat is de betrouwbaarheid van de IC670GBI102?
A: De IC670GBI102 heeft een berekende betrouwbaarheid van meer dan 183.000 uur MTBF (Mean Time Between Failures).

V: Welke gegevensgrootte kan door de IC670GBI001 worden verwerkt?
A: Ondersteunde gegevensgroottes zijn: 256 bytes voor discrete ingangen (%I), statusgegevens en intelligente modules; 256 bytes voor discrete uitgangen (%Q) en foutherstel voor intelligente modules; 256 bytes voor analoge ingangen (%AI); en 256 bytes voor analoge uitgangen (%AQ).

V: Welke gegevensoverdrachtssnelheden ondersteunt de IC670GBI001?
A: De IC670GBI001 ondersteunt standaardsnelheden van 53,6 kbaud, uitgebreide snelheden van 153,6 kbaud, of alternatieve snelheden van 76,8 kbaud of 38,4 kbaud.

V: Ondersteunt de IC670GBI001 redundantie?
A: Ja, de IC670GBI001 heeft ingebouwde ondersteuning voor netwerkredundantie.
