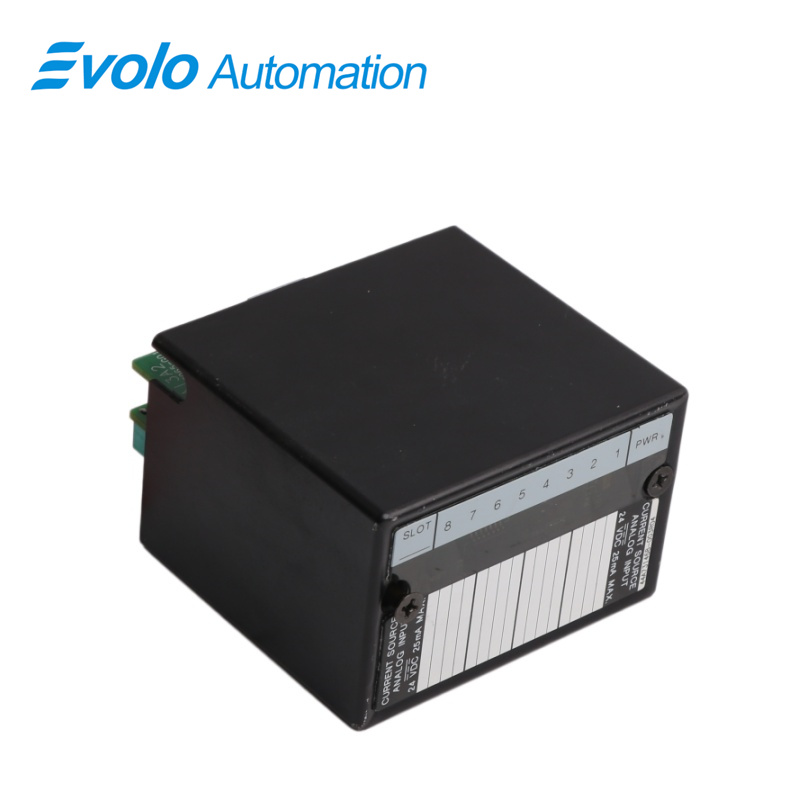

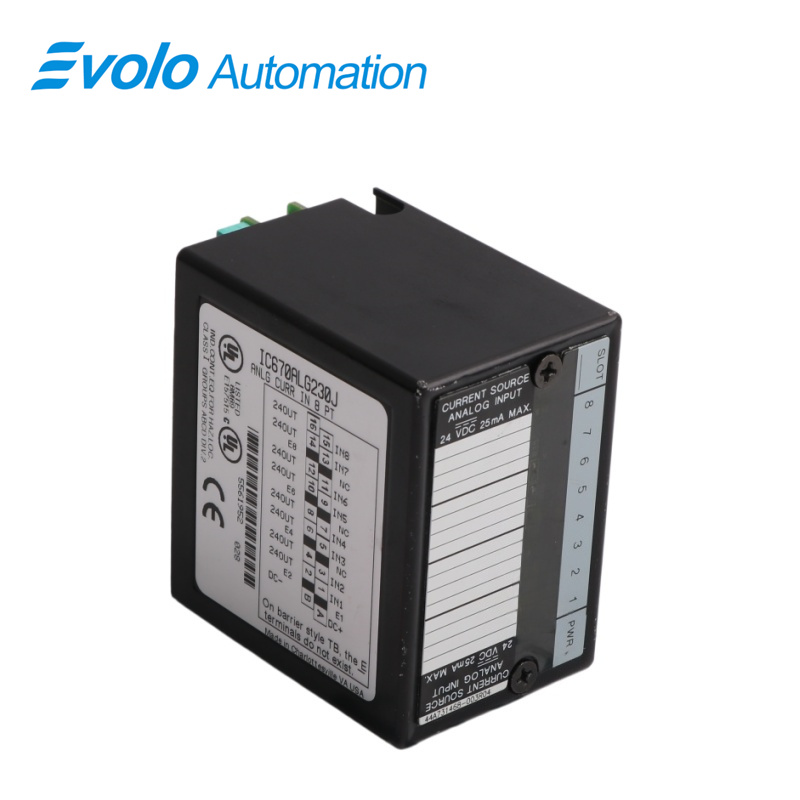

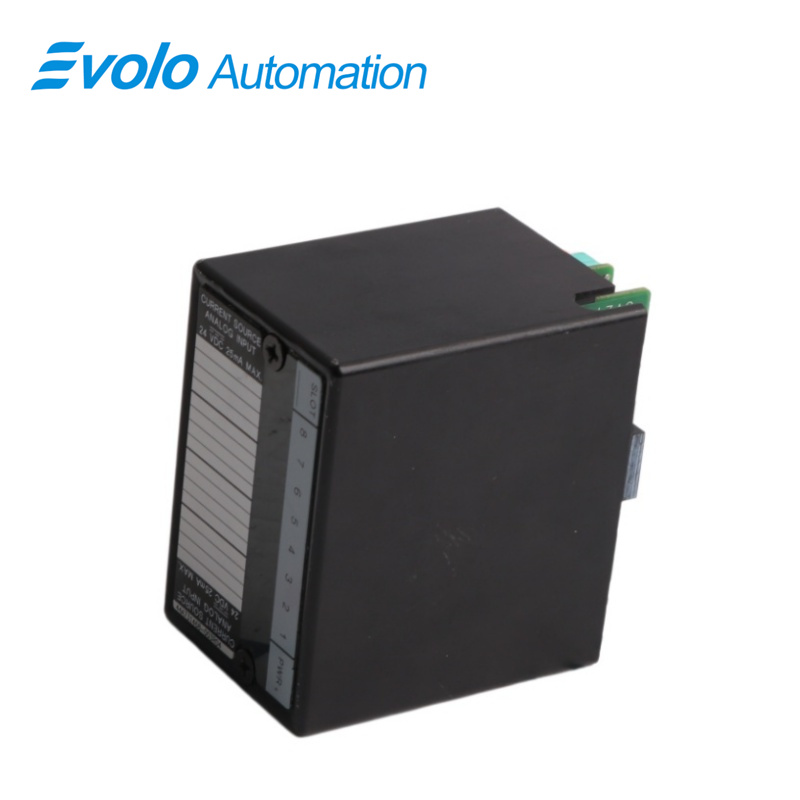

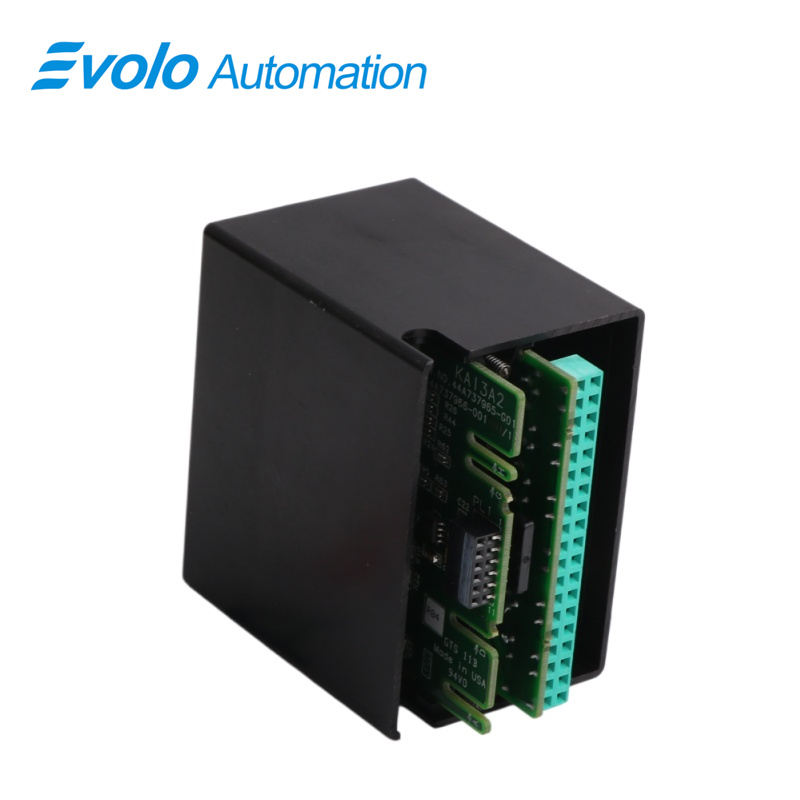

IC670ALG230 analoge ingangsmodule met stroombron

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC670ALG230
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC670ALG230 is een analoge ingangsmodule van GE Fanuc. Deze behoort specifiek tot de Field I/O-besturingsproductfamilie van uitbreidingsmodules die werken met een compatibele Bus Interface Unit (BIU). Deze module beschikt voornamelijk over acht (8) analoge ingangskanalen die 0–20 mA- en 4–20 mA-analoge ingangssignalen accepteren. De module wordt voornamelijk gebruikt voor de koppeling van veldsignaaltransmitters van diverse soorten, uitgangen van paneelmeters, dataloggers, signaalverdelers, variabele-frequentieregelaars (VFD’s) en vergelijkbare apparaten. De IC670ALG230 heeft een analoge resolutie van 5,0 µA, terwijl de digitale resolutie typisch 12 bits bedraagt. De module accepteert een minimale ingangsstroom van 0,1 mA en een maximale ingangsstroom van 20 mA. De module is uitgerust met interne beveiligingsfuncties zoals detectie van onderbroken geleiders en detectie van overschrijding van het meetbereik. De IC670ALG230 beschikt over een ingebouwde analoge-naar-digitale omzetter (ADC), die het ontvangen analoge signaal omzet naar digitaal formaat voor verwerking door de host-CPU. De ADC-circuit heeft een conversietijd van 60 µs per kanaal bij een moduleklok van 1 MHz. Daarnaast is er een RC-ingangsfilter van eerste orde aanwezig met een typische overgangsfrequentie van 160 Hz. Deze module heeft een niet-lineariteit van ±25 % van volledig bereik en temperatuurcoëfficiënten van ±0,002 % van de waarde per graad Celsius (typisch) en ±0,005 % van de waarde per graad Celsius (maximaal). Deze module wordt geleverd met één groep ingangskanalen en ondersteunt een single-ended-bedradingsconfiguratie. Elk kanaal heeft galvanische scheiding tussen aarde en logica met een spanning van 1500 VAC gedurende 1 minuut en 250 VAC continu. Het maximaal opgenomen stroomverbruik bedraagt 51 mA van de BIU-voeding.

Toepassingen

De IC670ALG230 kan worden gebruikt voor temperatuurbewaking, drukmeting, stromingsbewaking, positiegevoeligheid, snelheidsbewaking, trillingbewaking en andere toepassingen.

Operatie

De 250-ohm-weerstand zet het ingangsstroomsignaal om in een spanning ten opzichte van de gemeenschappelijke aansluiting. De ingangs-R-C-filter onderdrukt hoogfrequent ruis, terwijl de operational amplifier (opamp) het signaal bufferd naar de analoog/digitaal-omzetter. Alle acht +24 VDC-uitgangsterminals zijn onderling met elkaar verbonden. De behuizingaarding is verbonden met de aardingsklem van het I/O-aansluitblok.

Kenmerken

Intelligent en configureerbaar

32-kanaals ontwerp met hoge dichtheid

Geïsoleerd ontwerp ter bescherming tegen ruis en storingen

Hoge nauwkeurigheid en resolutie

Gemakkelijk te installeren en onderhouden

Veelgestelde vragen

V: Wordt de IC670ALG230 geleverd met een garantie?

A: Ja, de IC670ALG230 wordt geleverd met een garantie van 1 jaar.

V: Wat is het aanvaardbare stroomingangsbereik van de IC670ALG230?

A: De IC670ALG230 accepteert een stroomingangssignaal van 0–20 mA.

V: Wat zijn de digitale en analoge resolutie van de IC670ALG230?

A: De digitale resolutie van de module is 5 µA, terwijl de analoge resolutie 12 bit bedraagt.

V: Wat is de conversietijd van de module?

A: De IC670ALG230 heeft een conversiesnelheid van 60 µs.

V: Hoeveel ingangskanalen heeft de IC670ALG230?

A: De IC670ALG230 heeft acht (8) single-ended ingangskanalen.

V: Welke ingangssignalen worden door de IC670ALG230 geaccepteerd?

A: De IC670ALG230 accepteert ingangssignalen van 0-20 mA en -20 mA.

V: Wat is het nominale stroomverbruik van de IC670ALG230?

A: De IC670ALG230 heeft een stroomverbruik van maximaal 51 mA vanaf de BIU-module.
