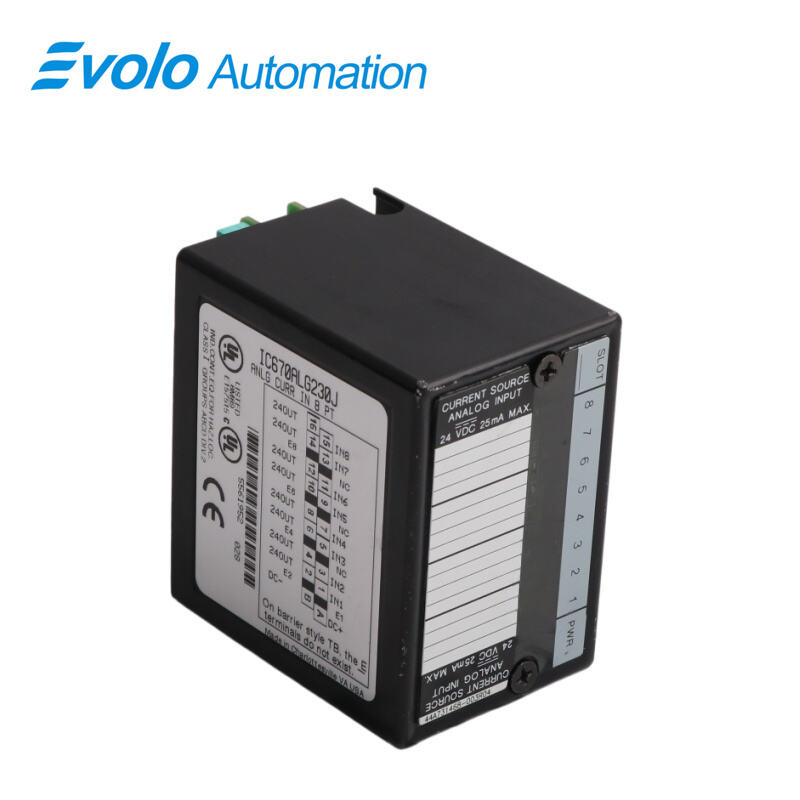

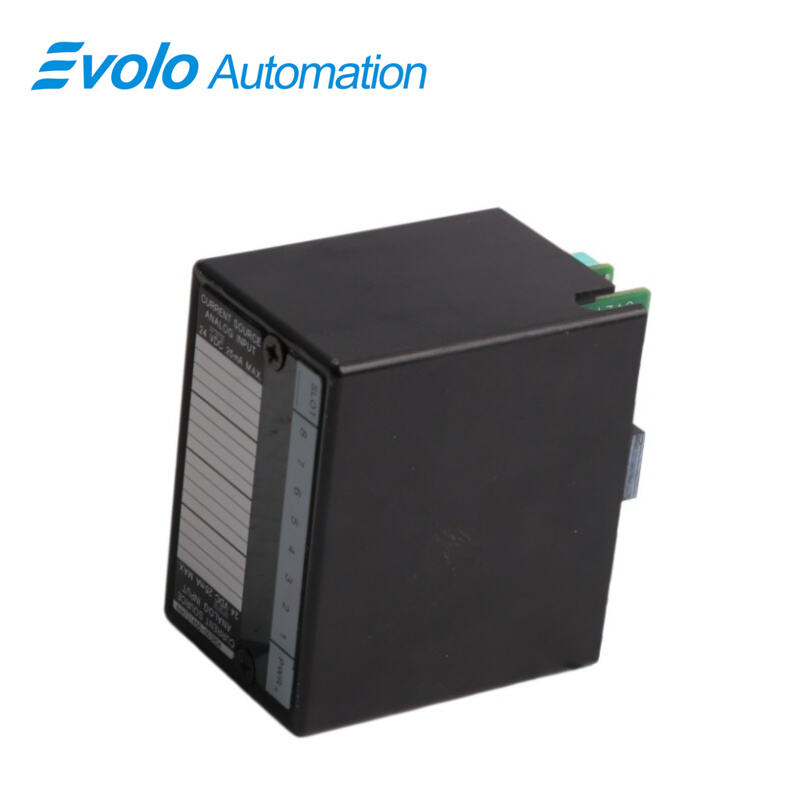

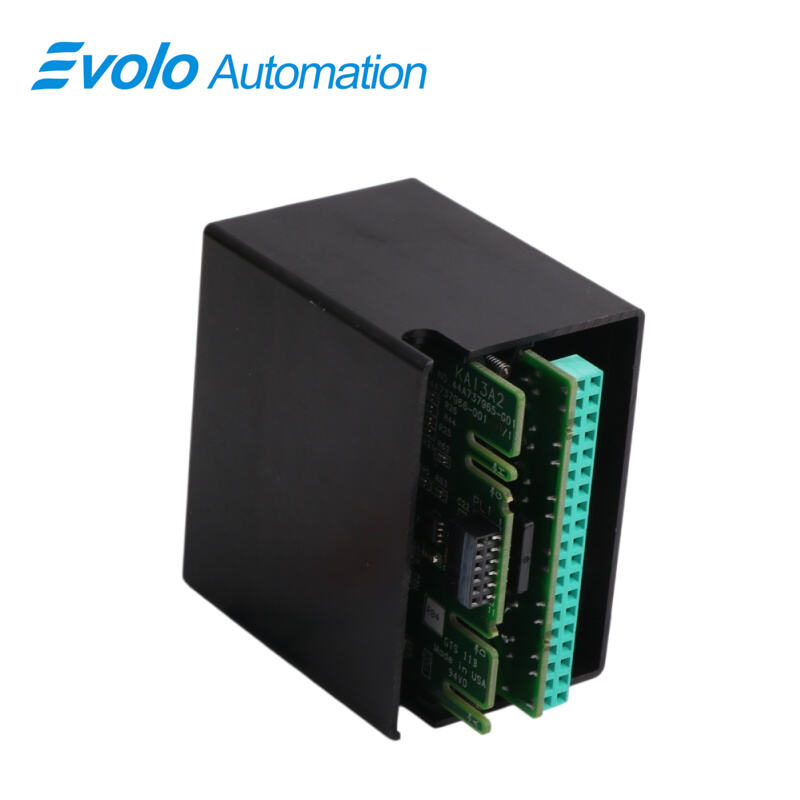

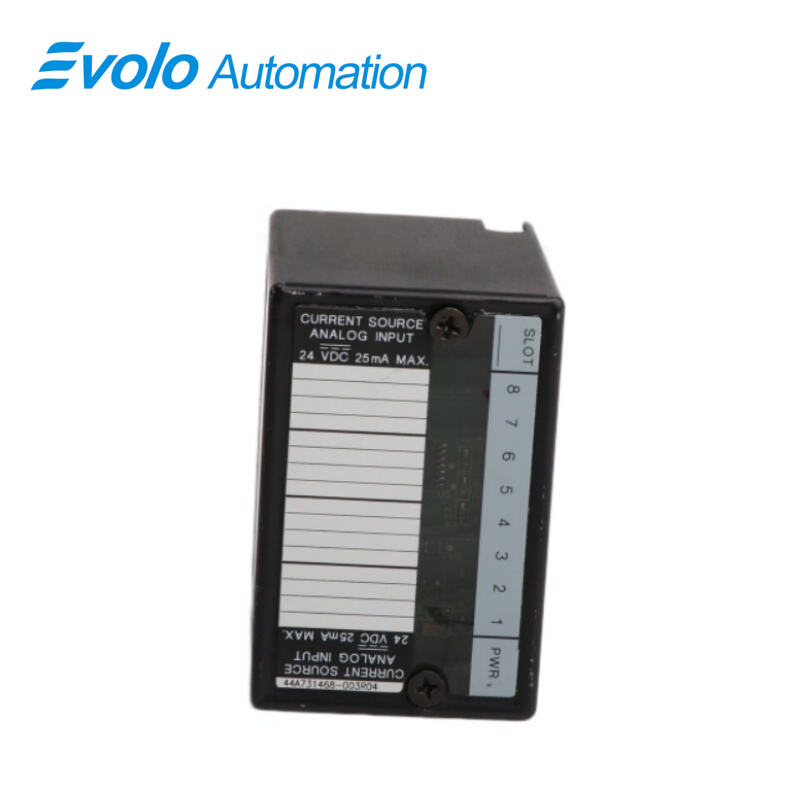

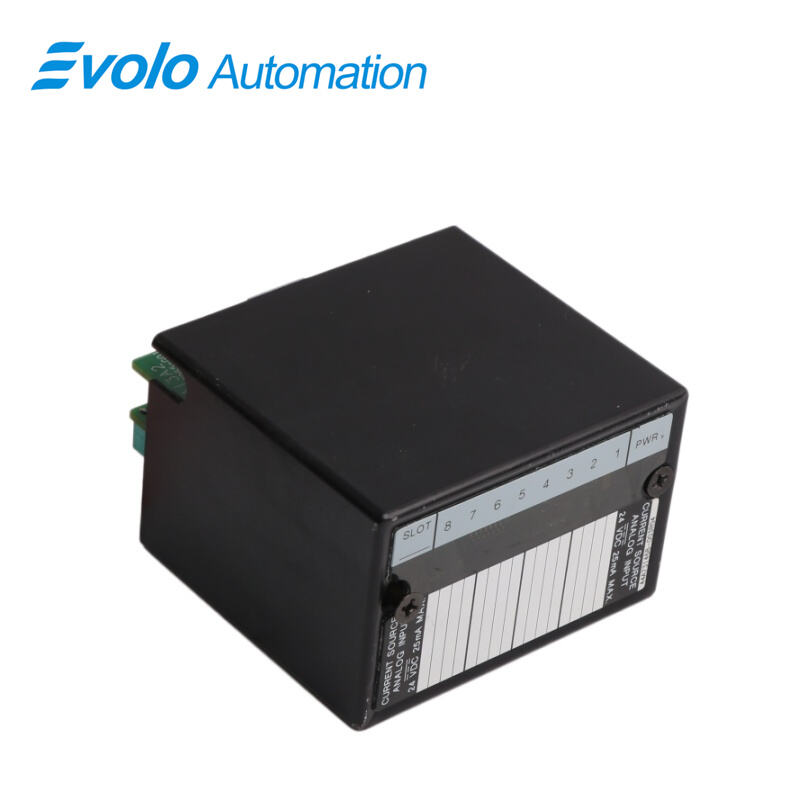

Analogový vstupní modul IC670ALG230 se zdrojem proudu, čínský výrobce, dodavatel a továrna na analogové vstupní moduly IC670ALG230 se zdrojem proudu

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC670ALG230
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Název modulu	Analogový vstupní modul IC670ALG230 se zdrojem proudu
Rozměry	5,3 × 8,5 × 8,1 cm
Hmotnost	0.24 kg
Typ vstupního	Jednostranný seskupený vstup; žádný společný režim mezi kanály
Napětí zdroje elektrické energie	minimálně 18 V, typicky 24 V, maximálně 30 V
vstupní proud napájení 24 V (pouze modul)	minimálně 50 mA
vstupní proud napájení 24 V (včetně smyčky)	maximálně 210 mA
Izolace	1500 V AC po dobu 1 minuty, 250 V AC trvale
Proud odebíraný z BIU	maximálně 51 mA
Digitální rozlišení	typicky 12 bitů
Analogové rozlišení	5,0 µA
Rozsah vstupního proudu	minimálně 0,1 mA, maximálně 20 mA
Chyba překročení rozsahu vstupu	20 000 mA minimálně, 20 500 mA maximálně
Maximální vstup	30 mA
Otevřený vodič na vstupu (4–20 mA)	2,0 mA typicky
Vstupní impedance	249,75–250,25 ohmů
Doba převodu (@1 MHz hodinový signál)	60 µs na kanál typicky
Vstupní filtr	Typ: RC filtr 1. řádu, přechodová frekvence 160 Hz typicky
Maximální chyba při 25 °C	±0,05 % rozsahu (0,1 < vstup < 20 mA)
Nelinearita	±0,025 % rozsahu měření
Teplotní koeficient	±0,002 % typicky, ±0,005 % maximálně na °C

Popis

IC670ALG230 je analogový vstupní modul od společnosti GE Fanuc. Patří konkrétně do rodiny rozšiřujících modulů Field I/O Control, které pracují ve spojení s kompatibilní jednotkou rozhraní sběrnice (BIU). Tento modul má primárně osm (8) analogových vstupních kanálů, které přijímají analogové vstupní signály v rozsahu 0–20 mA a 4–20 mA. Modul se používá především k propojení různých typů polních signálních převodníků, výstupů panelových měřicích přístrojů, záznamníků dat, děličů signálů, frekvenčních měničů (VFD) a podobných zařízení. Analogové rozlišení modulu IC670ALG230 činí 5,0 µA, digitální rozlišení je typicky 12 bitů. Přijímá minimální vstupní proud 0,1 mA a maximální vstupní proud 20 mA. Je vybaven interními ochrannými funkcemi, jako je detekce přerušeného vodiče a detekce překročení rozsahu. Modul IC670ALG230 obsahuje vestavěný analogově-digitální převodník (ADC), který převádí přijatý analogový signál do digitálního formátu pro zpracování hostitelským procesorem (CPU). Čas převodu ADC činí 60 µs na kanál při taktovací frekvenci modulu 1 MHz. Dále je vybaven vstupním RC filtrem prvního řádu s typickou mezní frekvencí 160 Hz. Nesymetrie (nelinearita) tohoto modulu činí ±25 % plného rozsahu, teplotní koeficienty jsou typicky ±0,002 % hodnoty na stupeň Celsia a maximálně ±0,005 % hodnoty na stupeň Celsia. Modul obsahuje jednu skupinu vstupních kanálů a podporuje jednostranné zapojení (single-ended). Každý kanál je izolován od země a logiky napětím 1500 VAC po dobu 1 minuty a 250 VAC trvale. Jmenovitý odběr proudu z napájecího zdroje BIU činí maximálně 51 mA.

Použití

IC670ALG230 lze použít pro monitorování teploty, měření tlaku, monitorování průtoku, snímání polohy, monitorování rychlosti, monitorování vibrací a další aplikace.

Provoz

Odpor 250 Ω převádí vstupní proud na napětí vzhledem ke společnému bodu. Vstupní R–C filtr odstraňuje šum vysokých frekvencí, zatímco operační zesilovač odděluje signál pro analogový/digitální převodník. Všech osm výstupních svorek +24 VDC je vzájemně propojeno (společné). Kostru (uzemnění chásis) připojte ke svorce uzemnění na svorkovnici vstupů/výstupů.
