IC220MDL643 VersaPoint ingangsmoduul

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC220MDL643
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

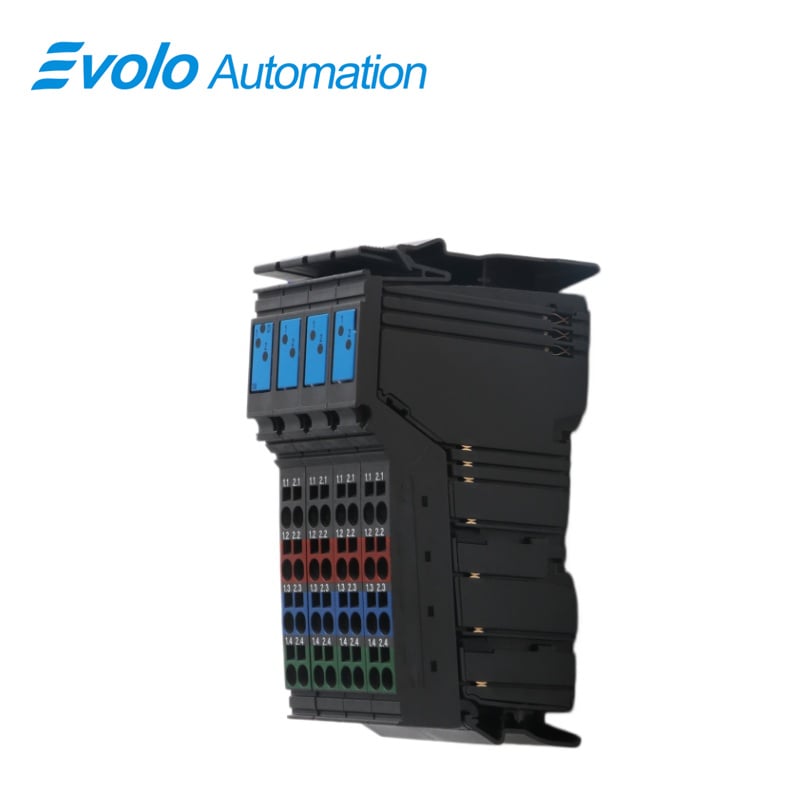

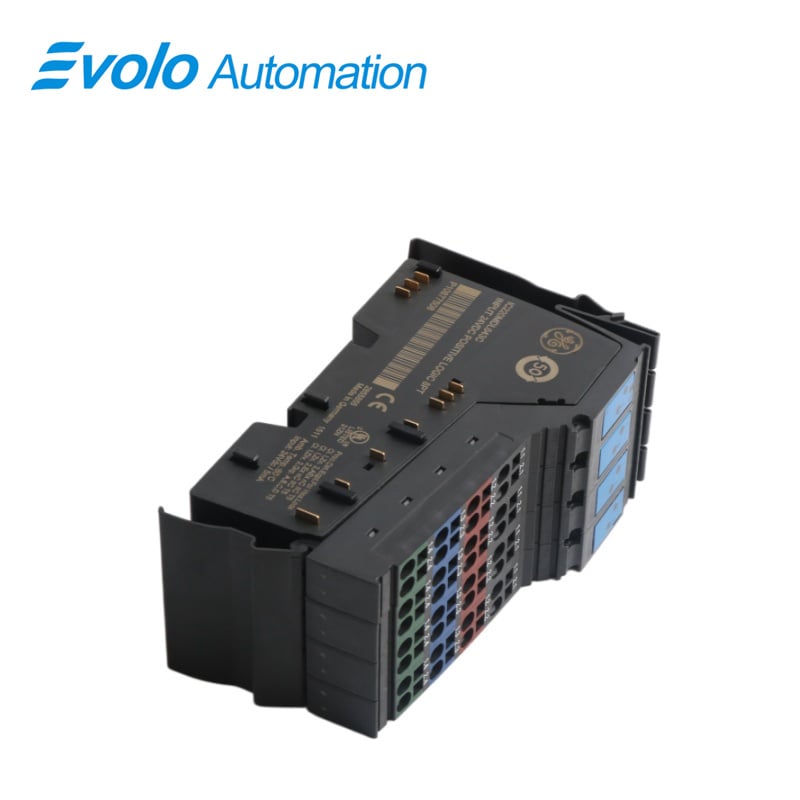

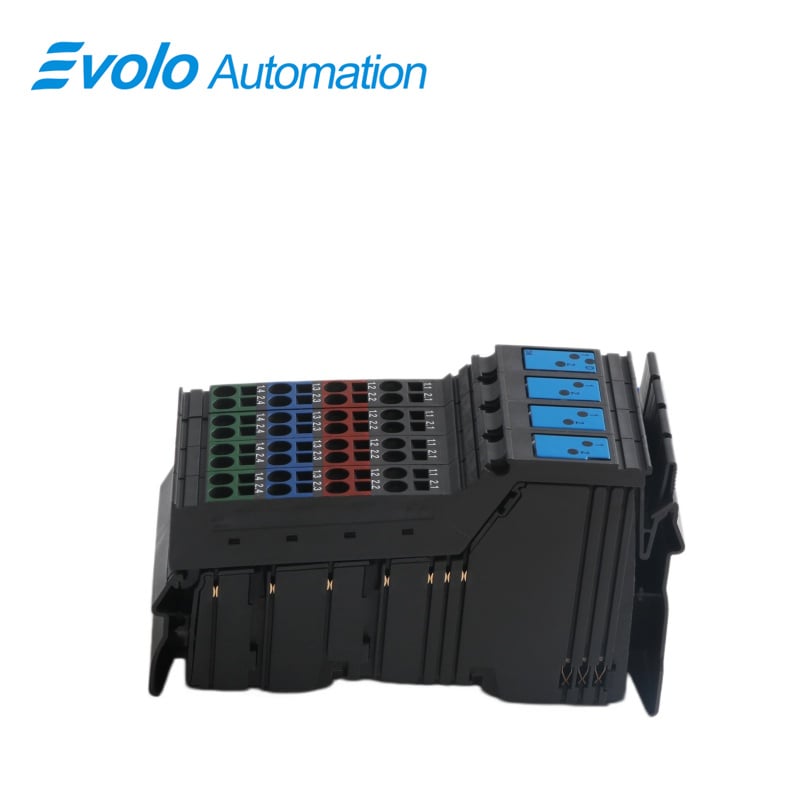

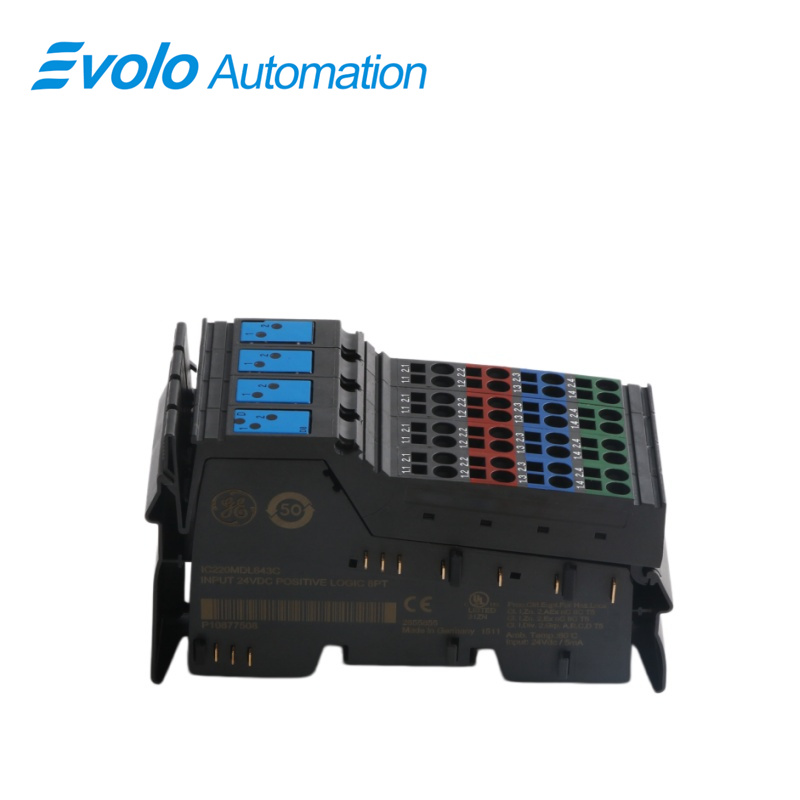

IC220MDL643 is een 24 VDC positieve logica, 8-kanaals ingangsmodule, vervaardigd en ontworpen door General Electric als onderdeel van de Mark II-serie die wordt gebruikt in GE Speedtronic-besturingssystemen. De 24 VDC positieve logica, 8-kanaals ingangsmodule is ontworpen om discrete veldapparaten, zoals drukknoppen, eindstandschakelaars of nabijheidssensoren, aan te sluiten op een PLC of besturingssysteem. De module detecteert het aanwezig zijn van een 24 VDC-signaal op elk van haar acht ingangskanalen en zet dit om in een logisch signaal dat door de PLC kan worden verwerkt, waarbij een hoge spanning een logische 'AAN' vertegenwoordigt en nul spanning een logische 'UIT'. Elke ingang is doorgaans voorzien van een LED-indicator om visuele statusweergave te bieden, waardoor eenvoudig toezicht en probleemoplossing mogelijk zijn. De module biedt elektrische isolatie tussen de veldapparaten en de PLC, waardoor de besturing beschermd wordt tegen spanningspieken en ruis. Compatibel met standaard 24 VDC industriële sensoren, bewaakt deze module betrouwbaar meerdere apparaten tegelijkertijd en biedt optionele bescherming tegen overspanning en kortsluiting, waardoor hij een essentieel onderdeel is voor industriële automatiseringstoepassingen.

Toepassingen

Automobielmontagefabrieken: Gebruikt voor statusacquisitie van honderden nadrukgevoelige schakelaars en eindstandschakelaars op carrosseriemontage- of -laslijnen.

Elektronica- en halfgeleiderfabrieken: Geschikt voor precisieassemblagemachines in cleanrooms; het uiterst dunne ontwerp verkleint de afmetingen van de besturingskast aanzienlijk.

Tabaks- en farmaceutische fabrieken: Gebruikt voor detectie van hoogfrequente signalen en logische onderlinge vergrendeling op snelle verpakkingslijnen.

Functies

De IC220MDL643 biedt een betrouwbare koppeling tussen veldniveaumodules en PLC’s, waarbij 24 VDC-signalen van schakelaars, sensoren of drukknoppen worden omgezet in bruikbare logische ingangen. Met acht onafhankelijke kanalen maakt het gelijktijdig bewaken van meerdere apparaten mogelijk, waarbij elke ingang wordt aangegeven door een specifieke LED voor directe statusverificatie. Dankzij het ontwerp met positieve logica wordt een hoge spanning geïnterpreteerd als actieve ingang, terwijl een lage spanning als inactief wordt beschouwd, wat de besturingslogica vereenvoudigt. Ingebouwde elektrische isolatie en beveiligingsfuncties beschermen tegen spanningspieken, kortsluitingen en elektrische ruis, wat zorgt voor langdurige betrouwbaarheid. Deze module is compatibel met de meeste industriële sensoren en besturingen en is ideaal voor automatisering, procesbesturing, veiligheidsinterlocks en andere industriële toepassingen die nauwkeurige digitale ingangsmonitoring vereisen.

Veelgestelde vragen

V: Wat is het werkbereik van de ingangsspanning van de IC220MDL643?
A: De module werkt met een nominale ingangsspanning van 24 VDC, met een AAN-drempel van 15–30 VDC en een UIT-drempel van 0–5 VDC. Dit garandeert betrouwbare logica-detectie, zelfs bij geringe spanningsschommelingen, en is compatibel met standaard 24 VDC-industriële sensoren.

V: Welke sensoren zijn compatibel met de IC220MDL643?
A: De module ondersteunt een breed scala aan 24 VDC-apparaten, waaronder drukknoppen, eindeschakelaars, nabijheidssensoren en foto-elektrische sensoren. Zowel stroomleverende als stroomafnemende sensortypen kunnen worden aangesloten, afhankelijk van de bedrading.

V: Wat is de verwachte levensduur van de IC220MDL643?
A: De module is geschikt voor continu industriële bedrijfsvoering en heeft onder aanbevolen omstandigheden doorgaans een MTBF van meer dan 100.000 uur, wat langdurige betrouwbaarheid en minimale stilstandstijd waarborgt.
