IC220MDL643 – vstupní modul řady VersaPoint

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC220MDL643
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

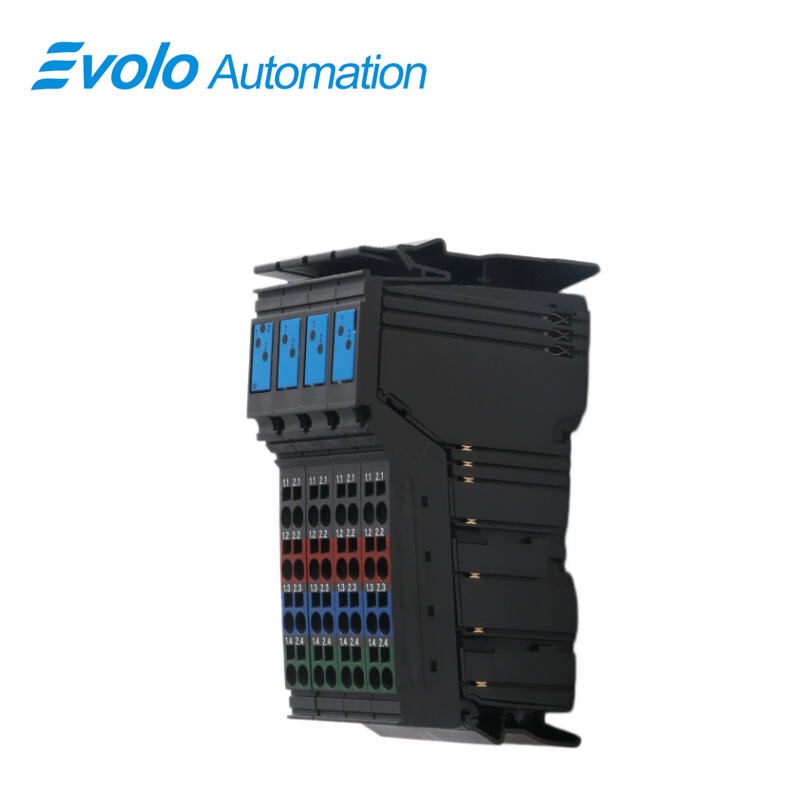

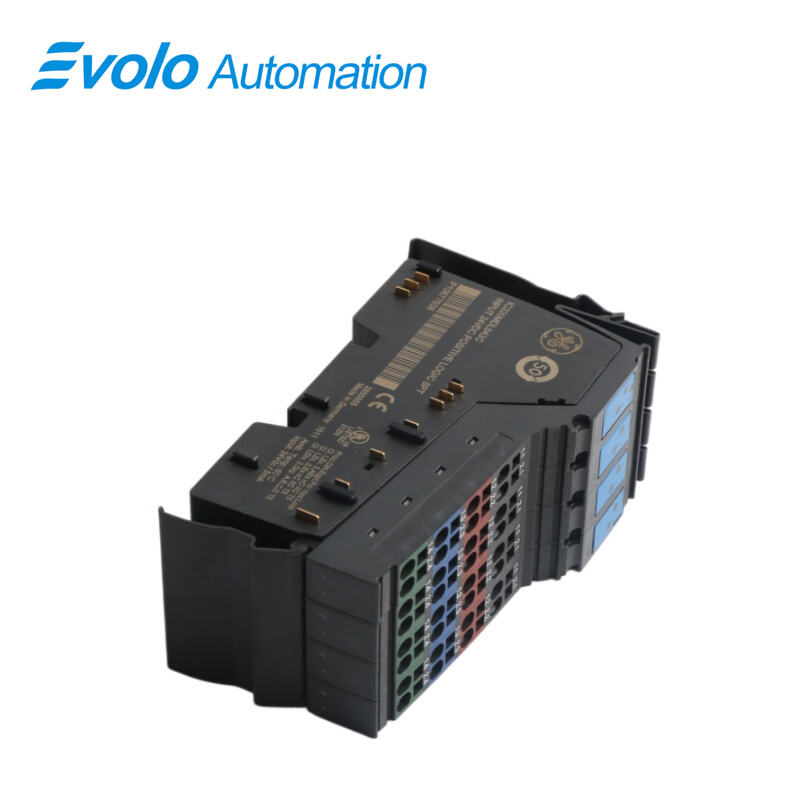

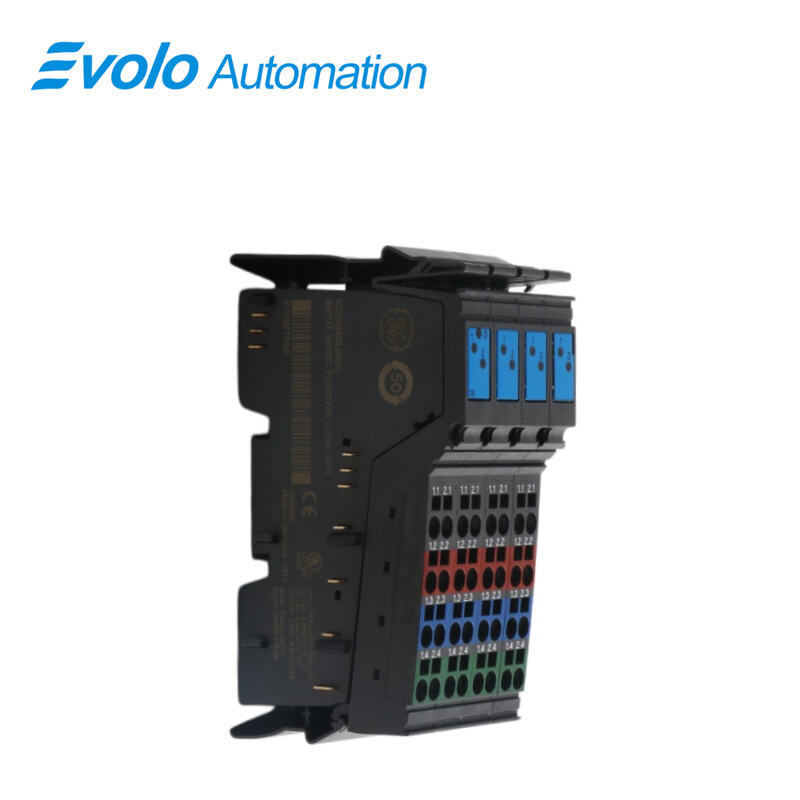

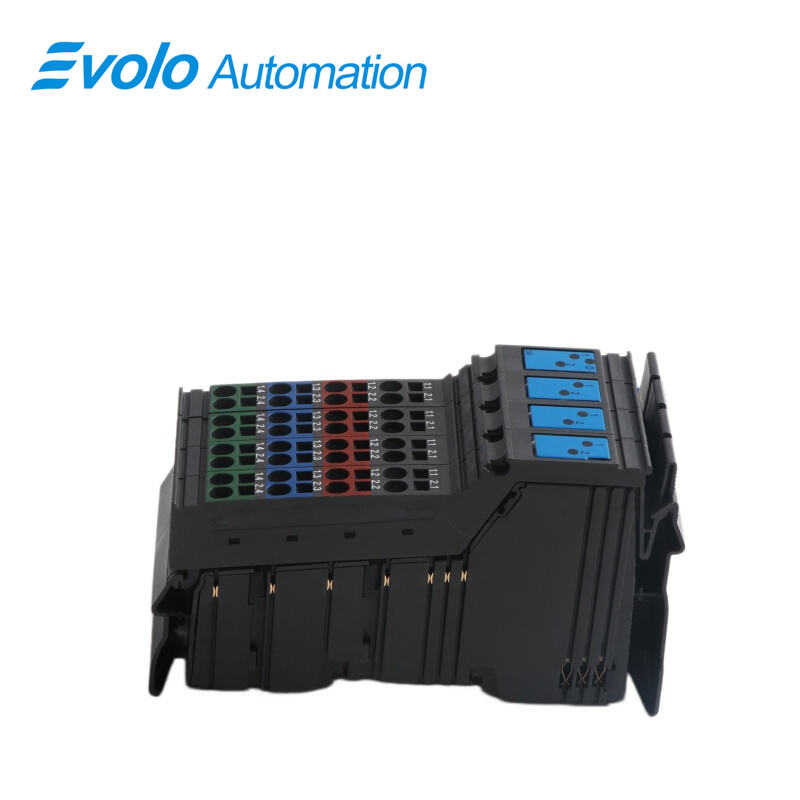

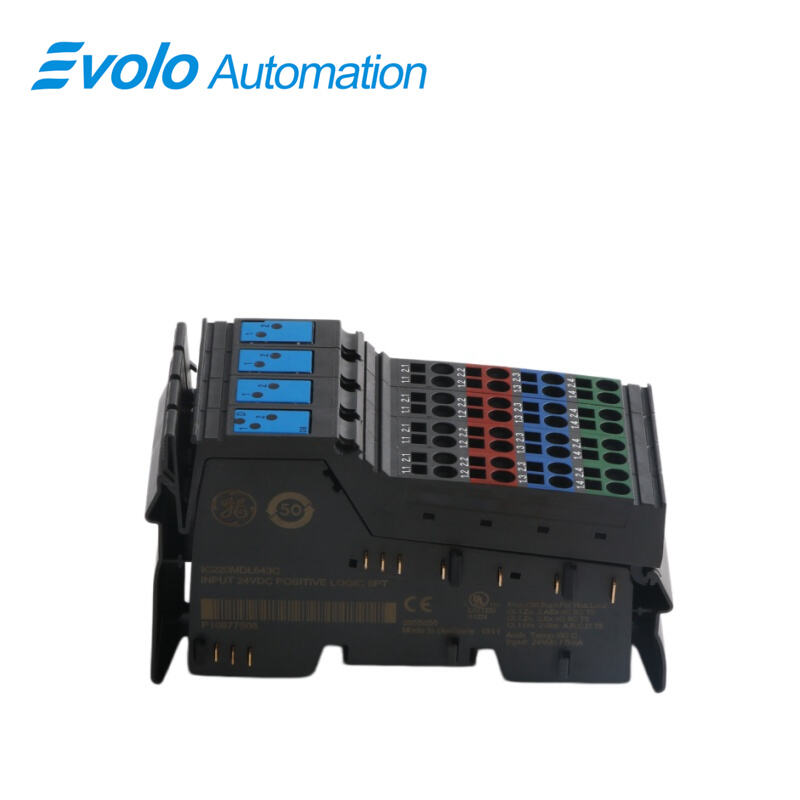

IC220MDL643 je vstupní modul s kladnou logikou 24 VDC a 8 vstupy, vyrobený a navržený společností General Electric jako součást řady Mark II pro použití v řídicích systémech GE Speedtronic. Vstupní modul s kladnou logikou 24 VDC a 8 vstupy je určen k propojení diskrétních polních zařízení, jako jsou tlačítka, koncové spínače nebo indukční senzory, s PLC nebo řídicím systémem. Detekuje přítomnost signálu 24 VDC na každém ze svých osmi vstupních kanálů a převádí jej na logický signál, který může PLC zpracovat – vysoké napětí reprezentuje logický stav „ZAPNUTO“ a nulové napětí logický stav „VYPNUTO“. Každý vstup obvykle disponuje LED indikátorem pro vizuální zobrazení stavu, což umožňuje snadné sledování a odstraňování poruch. Modul zajišťuje elektrickou izolaci mezi polními zařízeními a PLC, čímž chrání řídicí jednotku před napěťovými špičkami a rušením. Díky kompatibilitě se standardními průmyslovými senzory 24 VDC spolehlivě monitoruje více zařízení současně a nabízí volitelnou ochranu proti přepětí a zkratům, čímž se stává nezbytnou součástí aplikací průmyslové automatizace.

Použití

Automobilové montážní závody: Používá se pro získávání stavu stovky indukčních spínačů a koncových spínačů na svařovacích nebo montážních linkách karoserií (body-in-white).

Elektronické a polovodičové závody: Je vhodný pro přesné montážní zařízení v čistých místnostech; jeho extrémně tenký design výrazně snižuje rozměry řídicí skříně.

Tabákové a farmaceutické závody: Používá se pro detekci signálů vysoké rychlosti a logické uzamykání na vysokorychlostních balicích linkách.

Funkce

IC220MDL643 poskytuje spolehlivé rozhraní mezi zařízeními na úrovni pole a PLC, převádí signály 24 VDC ze spínačů, senzorů nebo tlačítek do logických vstupů, které lze dále zpracovat. Díky osmi nezávislým kanálům umožňuje současné sledování více zařízení, přičemž každý kanál je indikován samostatnou LED diodou pro okamžitou kontrolu stavu. Konstrukce s kladnou logikou zajišťuje, že vysoké napětí reprezentuje aktivní vstup, zatímco nízké napětí je interpretováno jako neaktivní, čímž se zjednodušuje řídicí logika. Vestavěná elektrická izolace a ochranné funkce chrání zařízení před napěťovými špičkami, zkraty a elektrickým rušením, což zaručuje dlouhodobou spolehlivost. Modul je kompatibilní s většinou průmyslových senzorů a řídicích zařízení a je ideální pro automatizaci, řízení procesů, bezpečnostní závazky a další průmyslové aplikace vyžadující přesné sledování digitálních vstupů.

Často kladené otázky

Otázka: Jaký je rozsah provozního napětí modulu IC220MDL643?
A: Modul pracuje s jmenovitým vstupním napětím 24 VDC, s prahem zapnutí 15–30 VDC a prahem vypnutí 0–5 VDC. To zajišťuje spolehlivé rozpoznávání logických stavů i při malých kolísáních napětí a je kompatibilní se standardními průmyslovými senzory 24 VDC.

Q: Se kterými senzory je modul IC220MDL643 kompatibilní?
A: Modul podporuje širokou škálu zařízení 24 VDC, včetně tlačítek, koncových spínačů, indukčních senzorů a fotoelektrických senzorů. Lze připojit jak senzory typu sourcing, tak typu sinking, v závislosti na způsobu zapojení.

Q: Jaká je očekávaná životnost modulu IC220MDL643?
A: Modul je určen pro nepřetržitý průmyslový provoz a za doporučených podmínek obvykle dosahuje střední doby mezi poruchami (MTBF) přesahující 100 000 hodin, čímž zaručuje dlouhodobou spolehlivost a minimální výpadky.
