DS200TCPDG1BEC-verdeelbord voor elektrische energie

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200TCPDG1BEC
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

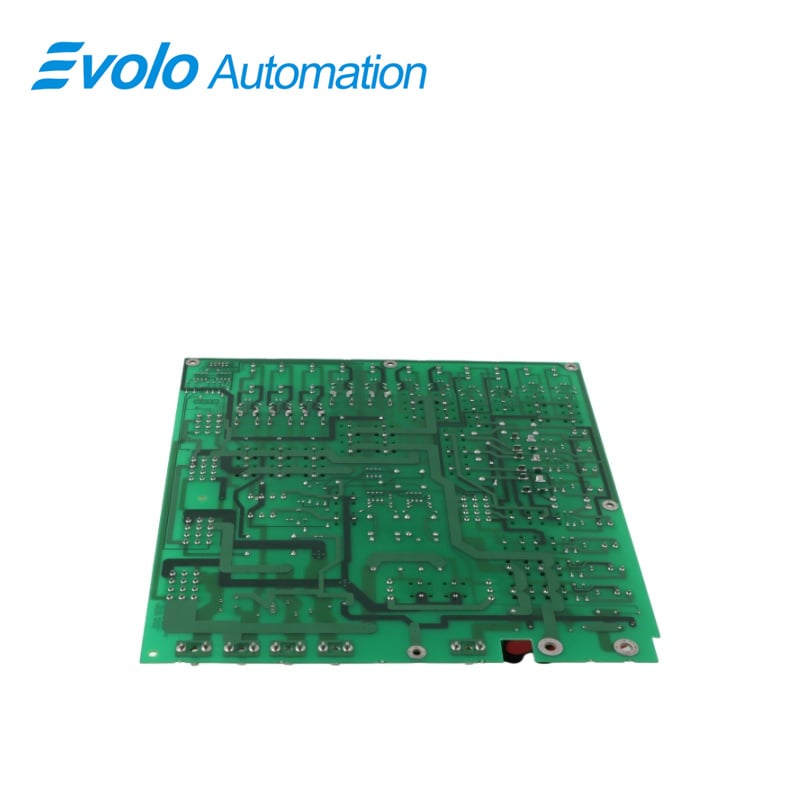

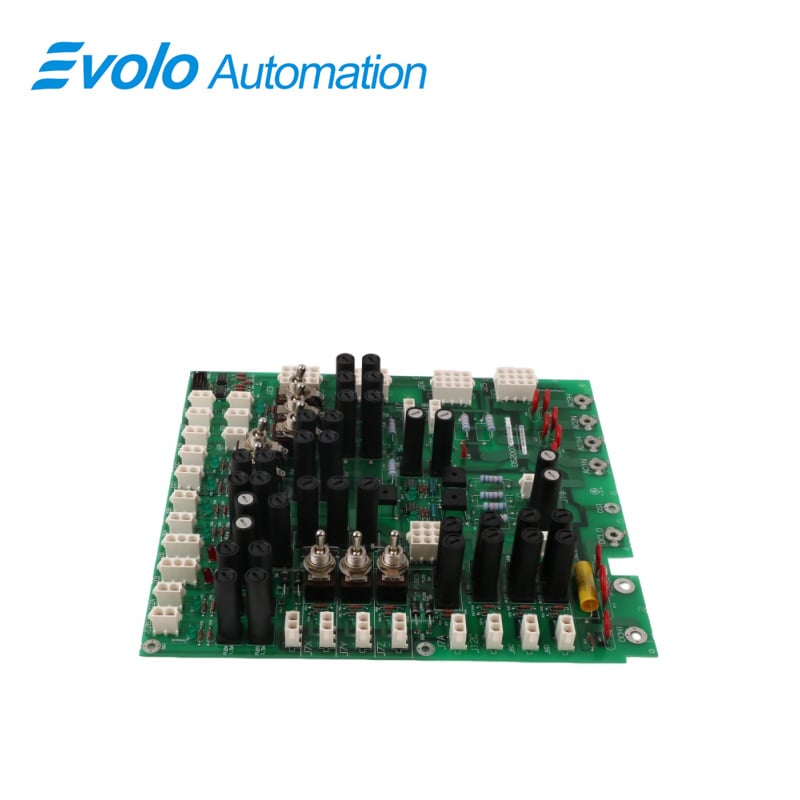

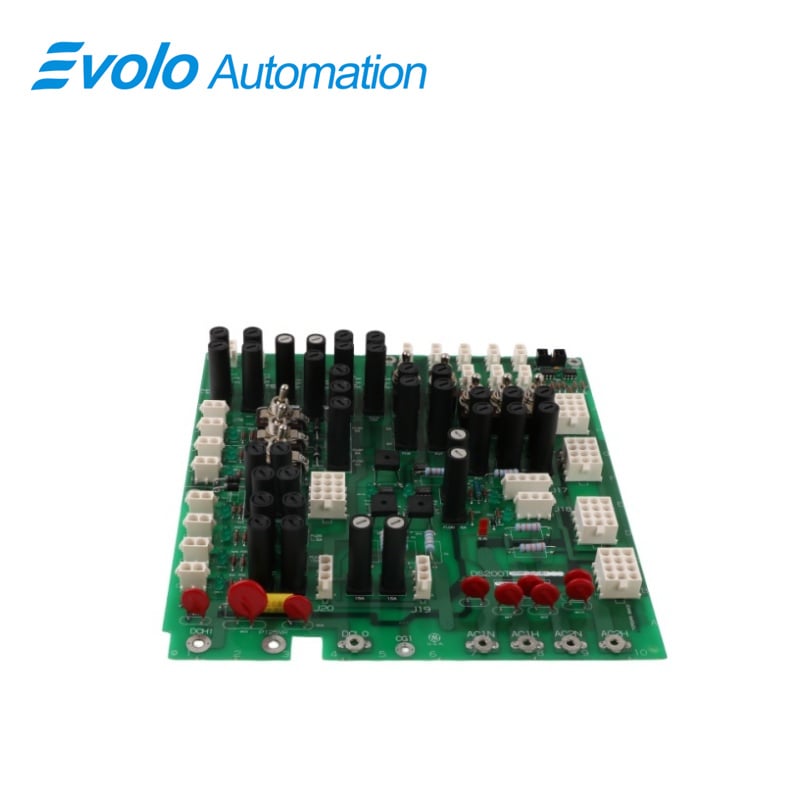

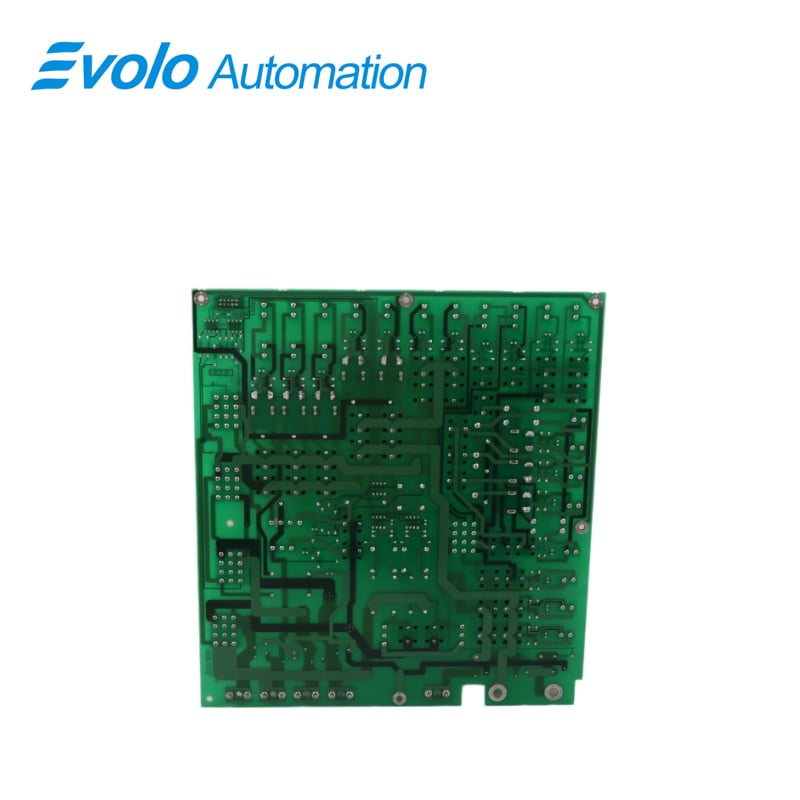

DS200TCPDG1BEC is een stroomverdeelplaat ontwikkeld door GE in de Mark V-serie. Op de plaat bevinden zich 36 zekeringen, 8 kantel- of wisselschakelaars en 4 aansluitklemmen voor signaalkabels. Er zijn ook 36 OK-LED’s en 1 10-polige connector aanwezig. De GE-stroomverdeelplaat DS200TCPDG1BEC is uitgerust met 36 zekeringen die zijn gehuisvest in zwarte kunststofbehuizingen. De zekeringen zijn verticaal geplaatst in de behuizingen en zijn eenvoudig toegankelijk en vervangbaar indien nodig. Om een zekering op de plaat te vervangen, opent u de behuizing door het bovenste deel te draaien. Voor gebruiksgemak blijft het bovenste deel bevestigd aan de behuizing. Verwijder de zekering uit de behuizing met duim en wijsvinger. Het is de beste praktijk om de doorgebrande zekering weg te gooien, zodat deze per ongeluk niet opnieuw in een behuizing op de plaat wordt geplaatst. Om een zekering te vervangen, richt u deze uit op de opening en laat u hem in de behuizing vallen. De zekering kan vanaf beide uiteinden in de behuizing worden ingevoegd. Sluit de behuizing door het bovenste deel er weer op te draaien. Aangezien de zekering zich binnen de behuizing bevindt, is een visuele inspectie van de zekering niet mogelijk om vast te stellen of deze is doorgebrand en dient te worden vervangen. Elke zekering heeft echter een LED naast zich die aangeeft of de zekering goed functioneert. Wanneer de groene LED brandt, betekent dit dat het zekeringselement intact is en de circuits op de plaat beschermt. Wanneer de LED uit is, is de zekering waarschijnlijk doorgebrand of ontvangt de plaat geen stroom. Als alle LEDs uit zijn, is het mogelijk dat de plaat geen stroom ontvangt.

Toepassingen

Besturingssysteem voor gasturbines: Als een belangrijk onderdeel van het GE Mark V-besturingssysteem voor gasturbines biedt het betrouwbare stroomverdeling en bescherming voor diverse besturingseenheden, sensoren, actuatoren, enzovoort binnen het systeem.

Energieproductie-industrie: Breed toegepast in elektriciteitscentrales die gebruikmaken van GE Mark V-besturingssystemen om stabiele werking en veilige besturing van de energieproductie-apparatuur te waarborgen.

Industriële automatisering: Biedt betrouwbare oplossingen voor stroomverdeling in andere toepassingen op het gebied van industriële automatisering waarbij GE Mark V-besturingssystemen vereist zijn.

Voordelen

De GE DS200TCPDG1BEC-module voor stroomverdeling speelt een cruciale rol in Mark V-besturingssystemen voor gasturbines en biedt de volgende belangrijke kenmerken en voordelen:

Modulair ontwerp: De GE DS200TCPDG1BEC maakt gebruik van een modulair ontwerp, wat installatie en onderhoud vergemakkelijkt. Het kan snel worden geïntegreerd in bestaande Mark V-systemen en is eenvoudig te vervangen.

Zekeringbeveiliging: Elk circuit is uitgerust met zekeringen, die bescherming bieden tegen overbelasting en kortsluiting, waardoor schade aan het systeem door elektrische storingen effectief wordt voorkomen en de systeemveiligheid wordt verbeterd.

LED-statusindicatoren: Aan boord geplaatste LED-indicatoren bieden real-time bewaking van de bedrijfsstatus van elk circuit, zodat gebruikers snel mogelijke elektrische problemen kunnen identificeren en diagnosticeren, wat de tijd voor probleemoplossing verkort.

Signaalkabelaansluitingen: Bevat aansluitingen voor signaalkabels om eenvoudige verbinding met externe apparaten te mogelijk te maken, waardoor de flexibiliteit en schaalbaarheid van het systeem worden vergroot.

Hoge betrouwbaarheid: Als onderdeel van GE's industriële besturingsproducten ondergaat de GE DS200TCPDG1BEC strenge kwaliteitscontrole en tests om stabiele en betrouwbare werking te garanderen, zelfs in zware industriële omgevingen.

Installatie en onderhoud

Voorinstallatievoorbereiding: Voordat u de GE DS200TCPDG1BEC-stroomverdeelmodule installeert, raadpleegt u a.u.b. de relevante Mark V-systeemhandleiding en de installatiehandleiding voor de DS200TCPDG1BEC. Zorg ervoor dat het besturingssysteem is uitgeschakeld en neem de nodige veiligheidsmaatregelen. Controleer de module op beschadiging en controleer of de installatielocatie aan de vereisten voldoet.

Onderhoudsaanbevelingen: Het onderhoud van de GE DS200TCPDG1BEC-stroomverdeelmodule bestaat voornamelijk uit regelmatig controleren van de verbindingen van de module op strakheid, losheid of corrosie. Bewaak de circuitstatus met behulp van LED-indicatoren en verhelp eventuele afwijkingen onmiddellijk. Gebruik bij het vervangen van zekeringen altijd zekeringen met dezelfde specificatie. Het wordt aanbevolen dat onderhouds- en reparatieactiviteiten worden uitgevoerd door opgeleid personeel, conform de GE-onderhoudshandleiding.

Veelgestelde Vragen

Veelgestelde Vragen

Wat is de DS200TCPDG1BEC?

De DS200TCPDG1BEC is een stroomverdeelplank die door GE is ontwikkeld binnen de Mark V-serie.

Hoe verkrijg ik de DS200TCPDG1BEC?

Wij leveren de DS200TCPDG1BEC evenals andere turbinebesturingsproducten. Neem contact op met John.

Uit wat bestaat de DS200TCPDG1BEC?

De zekeringen, LED’s, aansluitingen voor stroomverdeling en kabels op de printplaat leveren de 125 VDC aan alle cores.
