DS200TCPDG1BEC शक्ति वितरण बोर्ड, चीन DS200TCPDG1BEC शक्ति वितरण बोर्ड निर्माता, आपूर्तिकर्ता, कारखाना

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200TCPDG1BEC
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

PART NUMBER:	DS200TCPDG1BEC
निर्माता:	जनरल इलेक्ट्रिक
उत्पाद प्रकार:	शक्ति वितरण बोर्ड
श्रृंखला:	मार्क V
आयाम:	29.2 x 27 x 5 सेमी
भार:	0.96 किग्रा
इनपुट वोल्टेज:	125 वीडीसी
आउटपुट वोल्टेज:	125 वीडीसी
प्रति सर्किट धारा:	20 A
सर्किट की संख्या:	36
फ्यूज़ की संख्या:	36
एलईडी सूचकों की संख्या:	36
सिग्नल टर्मिनल:	4
कनेक्टर्स:	1 x 10-पिन कनेक्टर
स्विचेज़:	8 टॉगल स्विच
माउंटिंग विधि:	प्लग-इन

विवरण

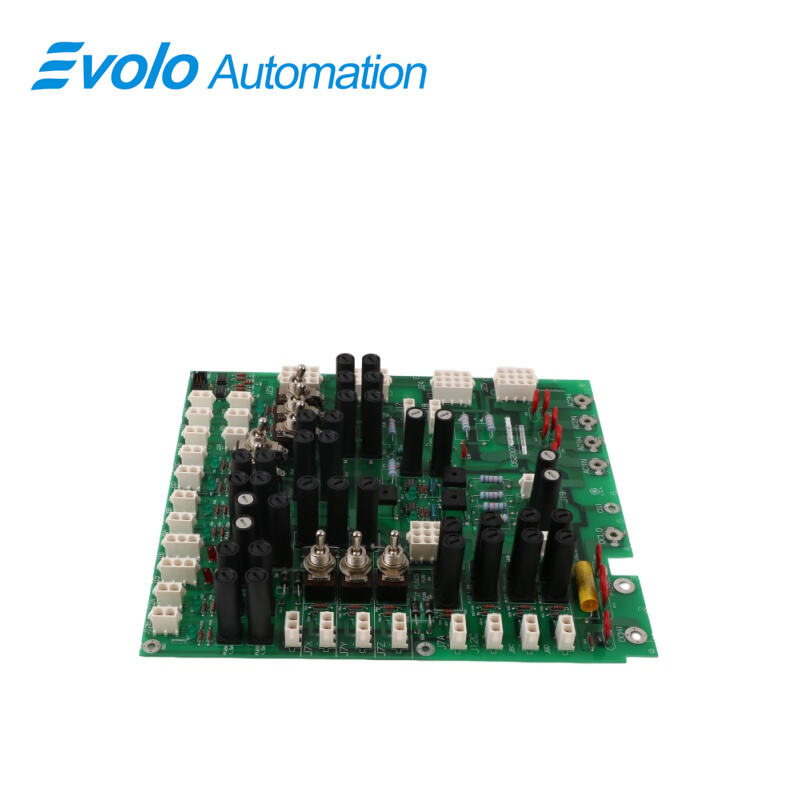

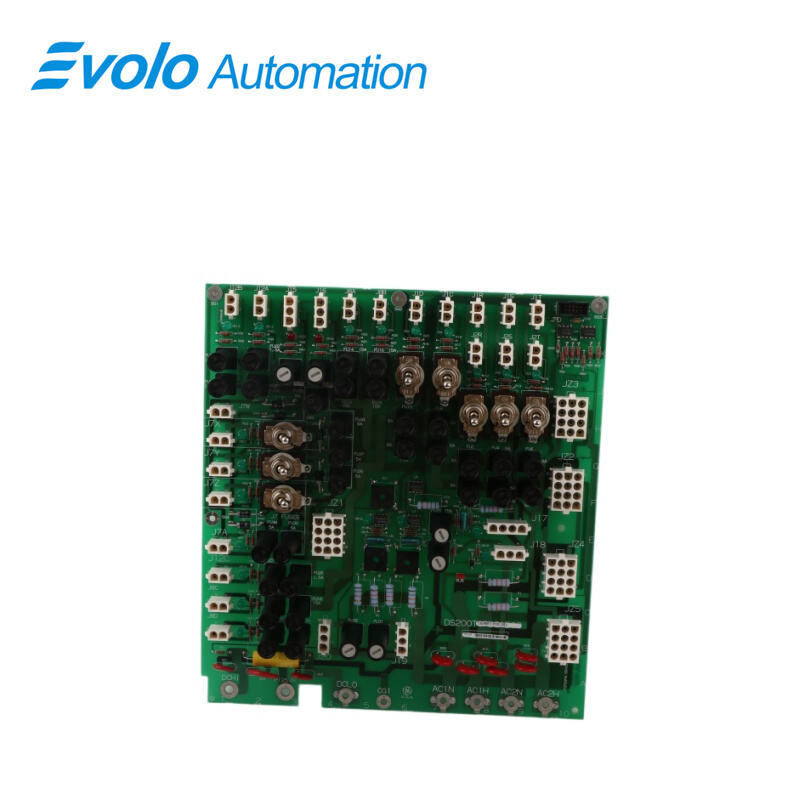

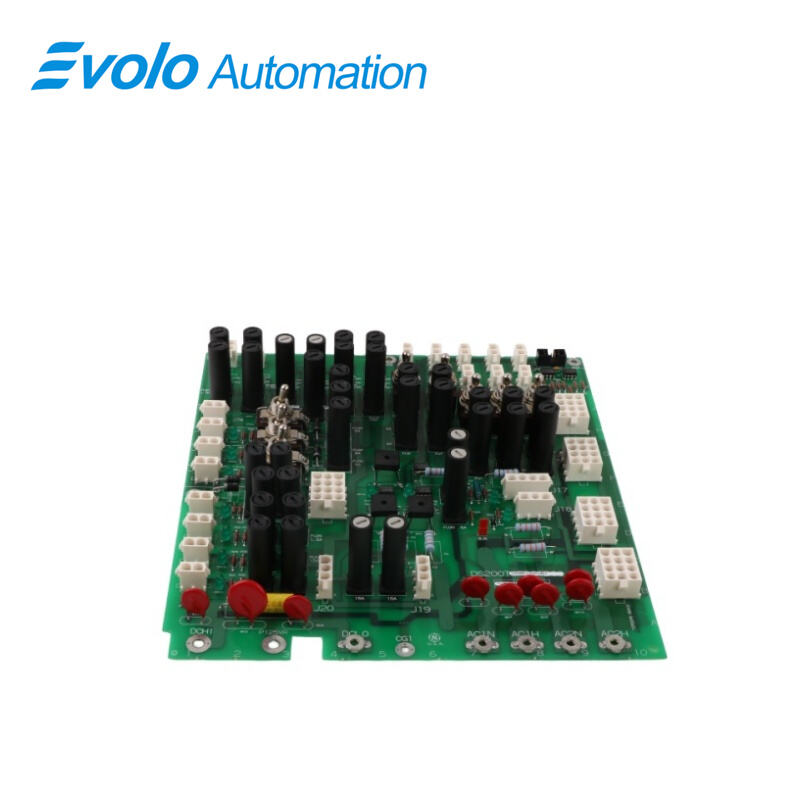

DS200TCPDG1BEC जनरल इलेक्ट्रिक (जीई) द्वारा मार्क V श्रृंखला के अंतर्गत विकसित एक शक्ति वितरण बोर्ड है। इस बोर्ड पर 36 फ्यूज़, 8 टॉगल स्विच और 4 सिग्नल वायर टर्मिनल हैं। इसके अतिरिक्त, 36 'ओके' एलईडी और 1 दस-पिन कनेक्टर भी लगे हुए हैं। जीई शक्ति वितरण बोर्ड DS200TCPDG1BEC में 36 फ्यूज़ काले प्लास्टिक हाउसिंग में स्थापित हैं। ये फ्यूज़ कैनिस्टर्स में ऊर्ध्वाधर रूप से स्थित हैं और आवश्यकता पड़ने पर उन्हें सुगमता से पहुँचा जा सकता है तथा प्रतिस्थापित किया जा सकता है। किसी फ्यूज़ को बोर्ड से प्रतिस्थापित करने के लिए, ऊपरी भाग को घुमाकर कैनिस्टर खोलें। सुविधा के लिए, ऊपरी भाग कैनिस्टर से जुड़ा रहता है। अपने अंगूठे और एक अंगुली की सहायता से फ्यूज़ को कैनिस्टर से निकालें। यह सर्वोत्तम प्रथा है कि फटे हुए फ्यूज़ को नष्ट कर दिया जाए, ताकि उसे गलती से बोर्ड के किसी कैनिस्टर में पुनः डाला न जा सके। किसी फ्यूज़ को प्रतिस्थापित करने के लिए, उसे खुले स्थान के साथ संरेखित करें और उसे कैनिस्टर में गिरा दें। फ्यूज़ को कैनिस्टर में किसी भी सिरे से डाला जा सकता है। कैनिस्टर को ऊपरी भाग को घुमाकर बंद कर दें। चूँकि फ्यूज़ कैनिस्टर के अंदर स्थित होता है, अतः इसका दृश्य निरीक्षण करके यह निर्धारित नहीं किया जा सकता कि वह फटा हुआ है या नहीं, और इसका प्रतिस्थापन आवश्यक है या नहीं। हालाँकि, प्रत्येक फ्यूज़ के निकट एक एलईडी होती है, जो यह दर्शाती है कि फ्यूज़ सही कार्य कर रहा है या नहीं। जब हरी एलईडी प्रकाशित होती है, तो यह संकेत देती है कि फ्यूज़ का तार अखंड है और बोर्ड के परिपथ की रक्षा कर रहा है। जब यह बंद हो जाती है, तो या तो फ्यूज़ फट गए हैं या बोर्ड को बिजली आपूर्ति नहीं मिल रही है। यदि सभी एलईडी बंद हैं, तो संभव है कि बोर्ड को बिजली आपूर्ति नहीं मिल रही है।

अनुप्रयोग

गैस टरबाइन नियंत्रण प्रणाली: GE मार्क V गैस टरबाइन नियंत्रण प्रणाली का एक प्रमुख घटक होने के नाते, यह प्रणाली के भीतर विभिन्न नियंत्रण इकाइयों, सेंसरों, एक्चुएटरों आदि के लिए विश्वसनीय बिजली वितरण और सुरक्षा प्रदान करता है।

विद्युत उत्पादन उद्योग: GE मार्क V नियंत्रण प्रणालियों का उपयोग करने वाले विद्युत संयंत्रों में व्यापक रूप से उपयोग किया जाता है, ताकि विद्युत उत्पादन उपकरणों के स्थिर संचालन और सुरक्षित नियंत्रण को सुनिश्चित किया जा सके।

औद्योगिक स्वचालन: GE मार्क V नियंत्रण प्रणालियों की आवश्यकता वाले अन्य औद्योगिक स्वचालन अनुप्रयोगों के लिए विश्वसनीय बिजली वितरण समाधान प्रदान करता है।

लाभ

GE DS200TCPDG1BEC बिजली वितरण मॉड्यूल मार्क V गैस टरबाइन नियंत्रण प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है, जो निम्नलिखित महत्वपूर्ण विशेषताओं और लाभ प्रदान करता है:

मॉड्यूलर डिज़ाइन: GE DS200TCPDG1BEC मॉड्यूलर डिज़ाइन का उपयोग करता है, जो स्थापना और रखरखाव को सुविधाजनक बनाता है। इसे मौजूदा मार्क V प्रणालियों में त्वरित रूप से एकीकृत किया जा सकता है और इसका प्रतिस्थापन करना आसान है।

फ्यूज़ सुरक्षा: प्रत्येक सर्किट में अतिभार और शॉर्ट-सर्किट सुरक्षा प्रदान करने के लिए फ्यूज़ लगाए गए हैं, जो विद्युत दोषों के कारण होने वाले सिस्टम क्षति को प्रभावी ढंग से रोकते हैं और सिस्टम की सुरक्षा में सुधार करते हैं।

एलईडी स्थिति संकेतक: ऑनबोर्ड एलईडी संकेतक प्रत्येक सर्किट की संचालन स्थिति की वास्तविक समय निगरानी प्रदान करते हैं, जिससे उपयोगकर्ता विद्युत समस्याओं की संभावित उपस्थिति को त्वरित रूप से पहचान और निदान कर सकते हैं, जिससे ट्राउबलशूटिंग का समय कम हो जाता है।

सिग्नल लाइन टर्मिनल: बाहरी उपकरणों से आसान कनेक्शन के लिए सिग्नल लाइन टर्मिनल शामिल हैं, जो सिस्टम की लचीलापन और स्केलेबिलिटी को बढ़ाते हैं।

उच्च विश्वसनीयता: जीई के औद्योगिक नियंत्रण उत्पादों के हिस्से के रूप में, जीई डीएस200टीसीपीडीजी1बीईसी को कठोर औद्योगिक वातावरणों में भी स्थिर और विश्वसनीय संचालन सुनिश्चित करने के लिए कठोर गुणवत्ता नियंत्रण और परीक्षण से गुज़रना पड़ता है।

स्थापना और रखरखाव

पूर्व-स्थापना तैयारी: GE DS200TCPDG1BEC शक्ति वितरण मॉड्यूल को स्थापित करने से पहले, कृपया संबंधित Mark V सिस्टम मैनुअल और DS200TCPDG1BEC स्थापना गाइड का संदर्भ लें। सुनिश्चित करें कि नियंत्रण प्रणाली बंद हो और आवश्यक सुरक्षा उपाय किए गए हों। मॉड्यूल को क्षति के लिए जाँचें और पुष्टि करें कि स्थापना स्थान आवश्यकताओं को पूरा करता है।

रखरखाव सिफारिशें: GE DS200TCPDG1BEC शक्ति वितरण मॉड्यूल के रखरखाव में मुख्य रूप से मॉड्यूल के संयोजनों की नियमित जाँच शामिल है—जो कि कसाव, ढीलापन या संक्षारण के संबंध में हो। LED संकेतकों का उपयोग करके परिपथ की स्थिति की निगरानी करें और किसी भी असामान्यता का त्वरित निवारण करें। फ्यूज़ को बदलते समय, हमेशा समान विनिर्देशों के फ्यूज़ का उपयोग करें। यह सिफारिश की जाती है कि रखरखाव और मरम्मत कार्यों को प्रशिक्षित पेशेवरों द्वारा GE रखरखाव मैनुअल के अनुसार किया जाए।
