Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
GE |
Modelnummer: |
DS200PCCAG10ACB |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Deelnummer: |
DS200PCCAG10ACB |
|
Fabrikant: |
General Electric (GE) |
|
Producttype: |
Stroomverbindingskaart |
|
Reeks: |
Mark V, DC2000-subserie |
|
Functie: |
Interface tussen aandrijving en SCR-krachtbrug |
|
Toepassingen: |
Geautomatiseerde aandrijfopbouw, gelijkstroomvarianten van onderdrukkers, compatibiliteit met J- en M-frame, gebruik van SDCI-voeding |
|
Maximale wisselspanning: |
600 V RMS |
|
Werkspanning: |
100–240 V wisselstroom |
|
Nominale stroom: |
Max. 5 A |
|
Zekeringen en reactoren: |
Ondersteunt zowel de poten van zekeringen als die van reactoren |
|
Diagnostiek: |
Bekijk en bewerk de printplaatbediening met behulp van laptopsoftware |
|
Afmetingen: |
28 × 21,2 × 2,5 cm |
|
Gewicht: |
0,34 kg |
|
Koelmethode: |
Natuurlijke luchtcirculatie |
|
Beschermingsniveau: |
IP20 |
Omschrijving

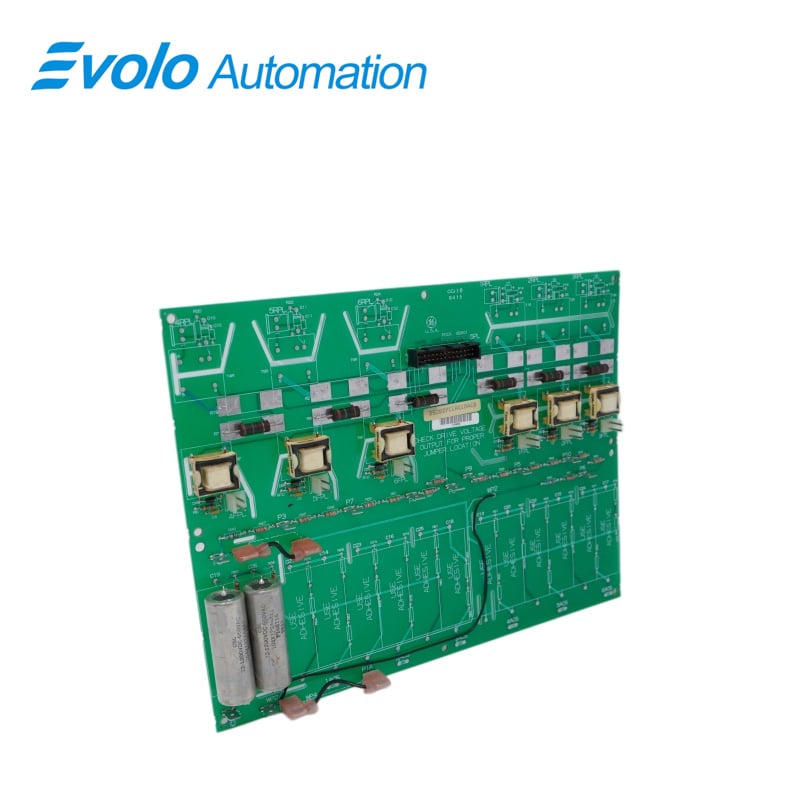

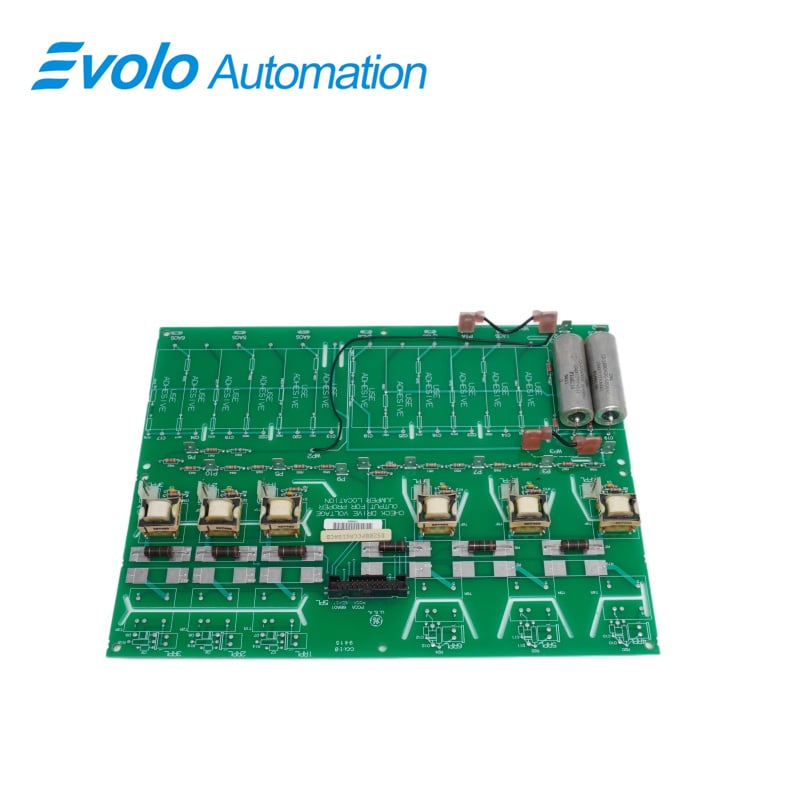

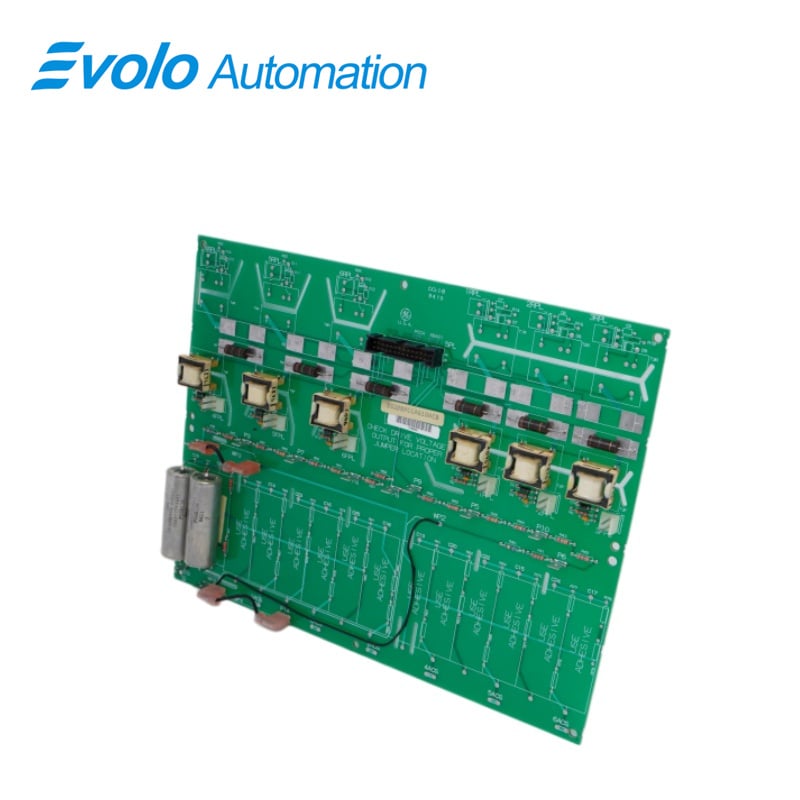

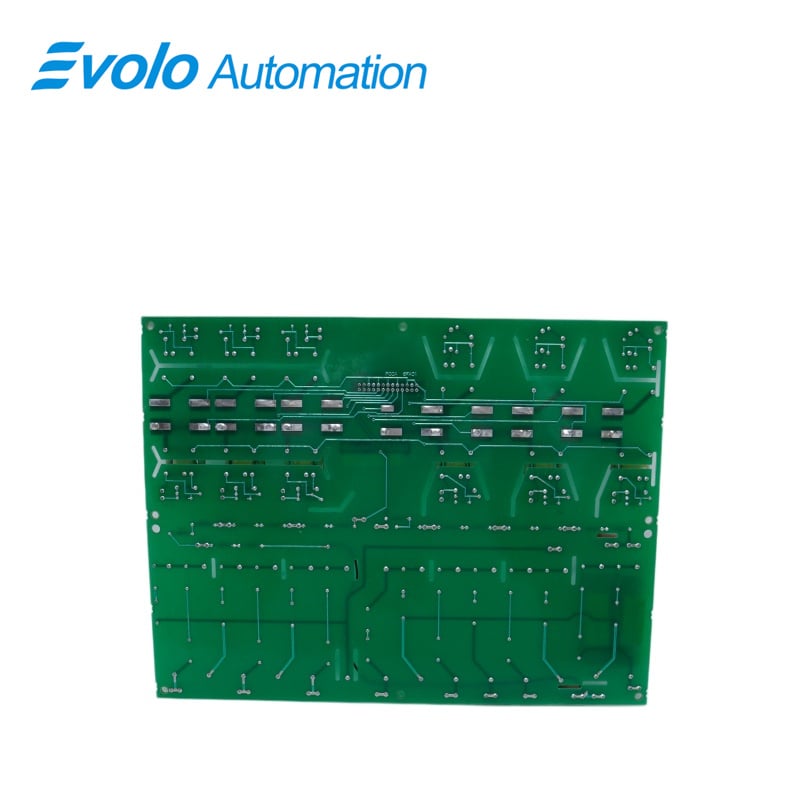

Deze DS200PCCAG10ACB-stroomaansluitkaart is ontworpen en geproduceerd voor het Mark V-turbinebesturingssysteem van General Electric. De Mark V-serie waartoe deze DS200PCCAG10ACB-productvariant behoort, heeft specifieke toepassingen in de besturings- en beheerssystemen van populaire en compatibele geautomatiseerde aandrijfopstellingen voor wind-, stoom- en gasturbines.
Deze DS200PCCAG10ACB-stroomaansluitkaart uit de Mark V-serie is nog steeds een zeer gevraagde productserie op de algemene geautomatiseerde industriële markt, aangezien het een van de laatst geproduceerde GE Mark-productseries is waarbij de gepatenteerde Speedtronic-besturingstechnologie wordt toegepast in een reeks van haar productaanbiedingen.
Deze DS200PCCAG10ACB-stroomverbindingskaart is niet het oorspronkelijk ontwikkelde product voor deze specifieke functionaliteit; dat zou de DS200PCCAG10-stroomverbindingsprintplaat (parent board) zijn, waarbij deze DS200PCCAG10ACB drie belangrijke productrevisies mist.
Toepassingen
Toepassingen in de energiesector:
Regeling van gas-/stoomturbines: Geïnstalleerd in een GE Mark V-regelkast, waardoor een stabiele stroomverdeling wordt geboden aan de kernregelprintplaten (zoals de eerder genoemde LDCC- of GDPA-printplaten).
Beheer van het excitationssysteem: Fungeert als een stroominvoerpad en ondersteunt de regeling van de excitatiestroom van synchrone generatoren.
Toepassingen in zware industriële installaties:
Grote aandrijfkasten: In grote motoraandrijfsystemen in staalfabrieken en papierfabrieken, verantwoordelijk voor de interfaceverbinding tussen hoogstroomkabels en laagspanningsregelcircuiten.
Geautomatiseerde productielijnen: Wordt gebruikt voor de integratie van gedistribueerde stroomverdeling, om stroomcontinuïteit voor regelsystemen te garanderen tijdens bedrijf onder hoge belasting.
Connectoren
De 5PL-1 A6F-gelabelde aandrijfcel 6F-poortpuls-transformatorkoppeling
De 5PL-2 P24-gelabelde +24 volt-uitgangskoppeling
De 5PL-3 A5F-gelabelde aandrijfcel 5F-poortpuls-transformatorkoppeling
De 5PL-4 P24-gelabelde +24 volt-uitgangskoppeling
De 5PL-5 A4F-gelabelde aandrijfcel 4F-poortpuls-transformatorkoppeling
De 5PL-6 P24-gelabelde +24 volt-uitgangskoppeling
De 5PL-7 A3F-gelabelde aandrijfcel 3F-poortpuls-transformatorkoppeling
De 5PL-8 P24-gelabelde +24 volt-uitgangskoppeling
Veelgestelde Vragen
V: Wat doet de DS200PCCAG10ACB voor regelaars met lager vermogen?
A: Voor regelaars met laag tot middelmatig vermogen bevat de DS200PCCAG10ACB onderdrukkingscircuits (snubber circuits) om pieken op de wisselstroomlijnen, de gelijkstroombus en de poortbesturingen te beheersen. Voor regelaars met hoger vermogen worden sommige of alle onderdrukkingscircuits weggelaten van de DS200PCCAG10ACB-printplaat.
V: Hoeveel jumpers heeft de DS200PCCAG10ACB?
A: De DS200PCCAG10ACB heeft vier draadjumpers: JP1, JP2, WP3 en WP4. De jumpers op de DS200PCCAG10ACB selecteren de systeemspanning en bepalen de aansluiting van de onderdrukkingscondensatoren.
V: Waarop zijn de onderdrukkers aangesloten die worden gebruikt met de DS200PCCAG10ACB?
A: Omdat de DS200PCCAG10ACB een G10-bordgroep PCCA is, is deze uitsluitend geschikt voor DC-onderdrukkers.
V: Waar kan ik de handleiding voor de DS200PCCAG10ACB vinden?
A: De handleiding voor de DS200PCCAG10ACB is op aanvraag verkrijgbaar. Deze is gedocumenteerd als handleiding GEI-100161 – Handleiding voor de PCCA Power Connect-kaart van GE Industrial Control Systems.
