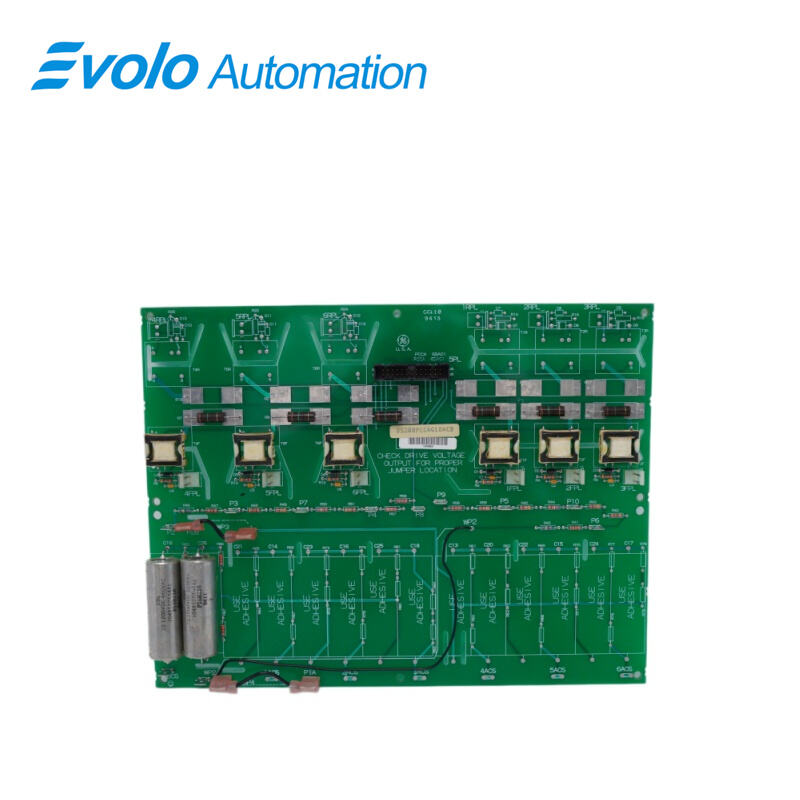

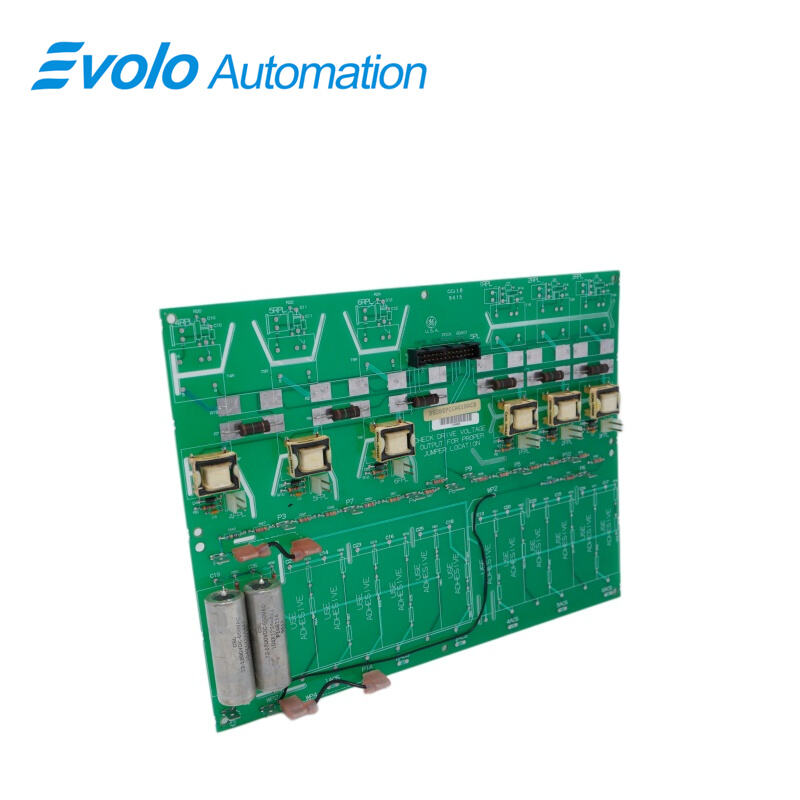

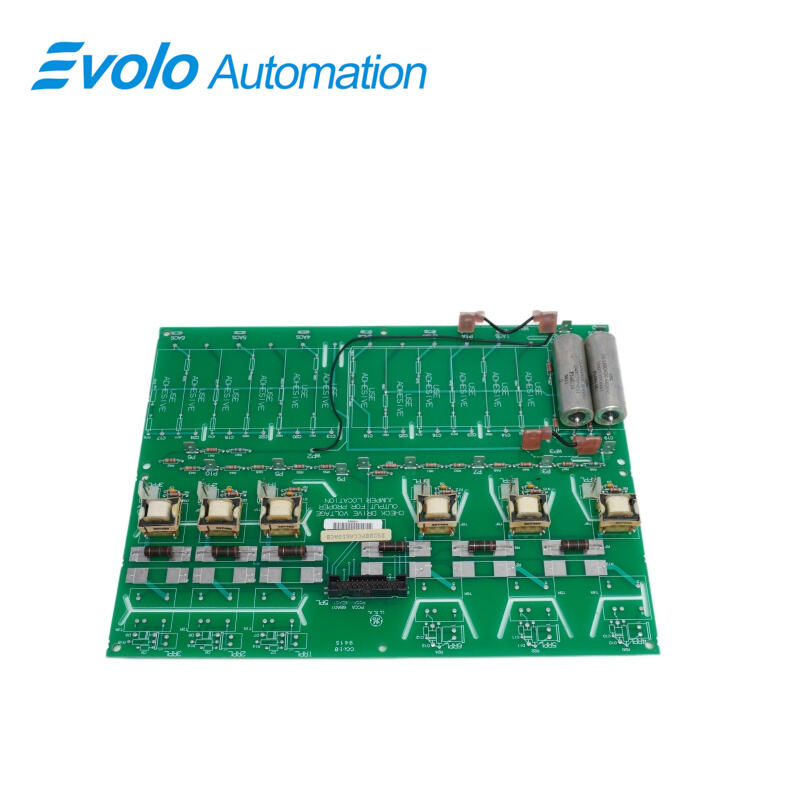

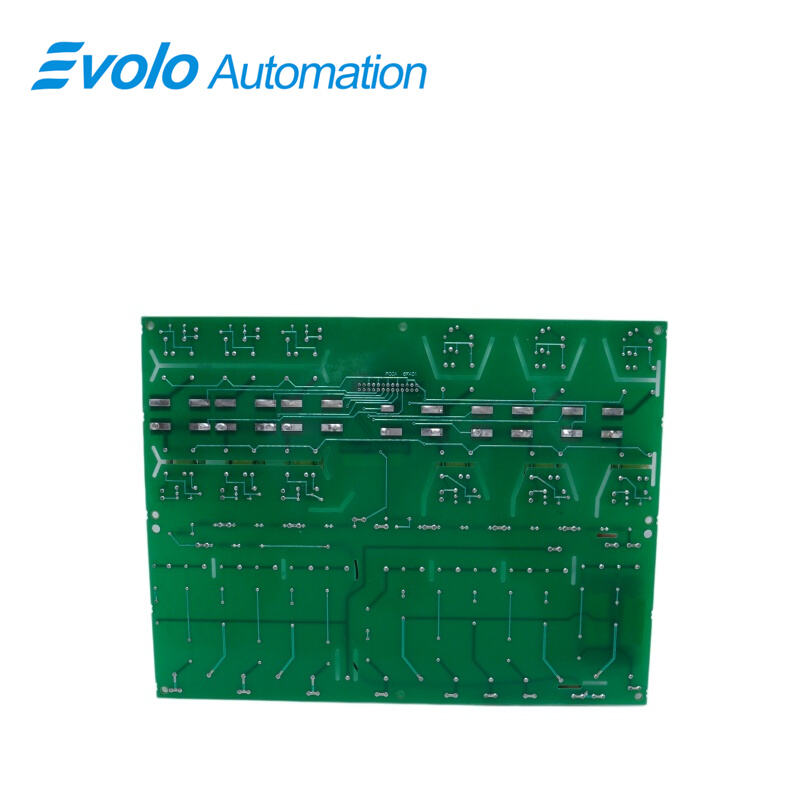

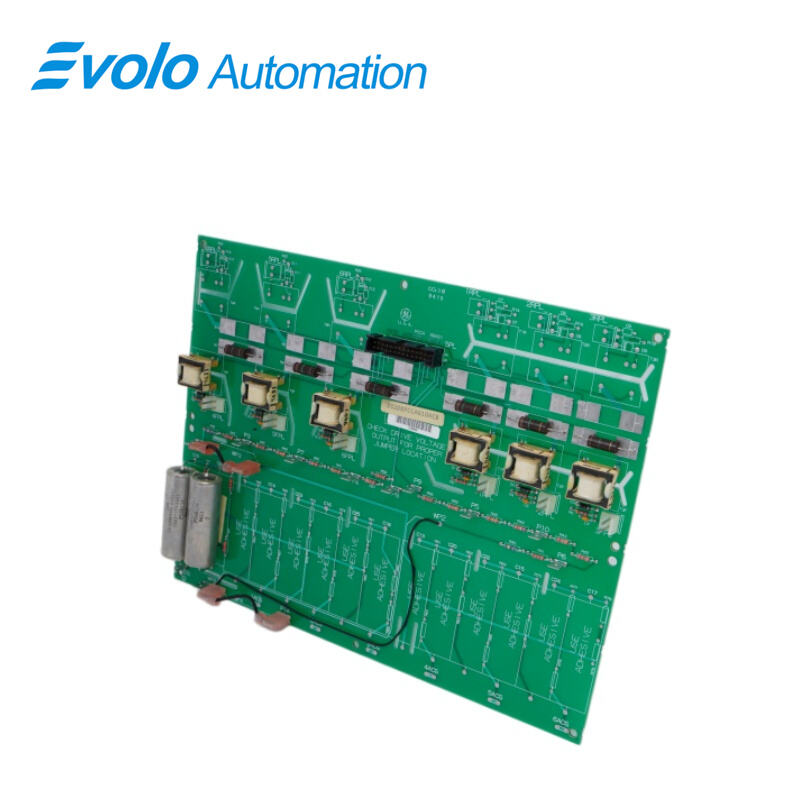

डीएस२००पीसीसीएजी१०एसीबी पावर कनेक्ट कार्ड

अवलोकन

उत्पत्ति स्थान:	यूएसए
ब्रांड नाम:	जीई
मॉडल नंबर:	DS200PCCAG10ACB
पैकेजिंग विवरण:	मूल नया कारखाना सील किया हुआ
डिलीवरी का समय:	5-7 दिन
भुगतान की शर्तें:	टी/टी
आपूर्ति क्षमता:	स्टॉक में उपलब्ध

विशिष्टताएँ

PART NUMBER:	DS200PCCAG10ACB
निर्माता:	जनरल इलेक्ट्रिक (जीई)
उत्पाद प्रकार:	शक्ति संपर्क कार्ड
श्रृंखला:	मार्क V, DC2000 उप-श्रृंखला
कार्य:	ड्राइव और SCR पावर ब्रिज के बीच इंटरफ़ेस
अनुप्रयोग:	स्वचालित ड्राइव असेंबली, स्नबर्स के डीसी शैलियाँ, J और M-शैली फ्रेम संगतता, SDCI पावर सप्लाई का उपयोग
अधिकतम एसी वोल्टेज:	600 V RMS
ऑपरेटिंग वोल्टेज:	100–240 वी एसी
रेटेड करंट:	अधिकतम 5 A
फ्यूज़ और रिएक्टर:	फ्यूज़ और रिएक्टर दोनों के लेग स्टाइल का समर्थन करता है
निदान:	लैपटॉप सॉफ़्टवेयर का उपयोग करके बोर्ड ऑपरेशन को देखें और संपादित करें
आयाम:	28 × 21.2 × 2.5 सेमी
भार:	0.34 किग्रा
तापमान नियंत्रण की विधि:	प्राकृतिक वायु प्रवाह
सुरक्षा स्तरः	IP20

विवरण

यह DS200PCCAG10ACB पावर कनेक्ट कार्ड जनरल इलेक्ट्रिक की मार्क V टरबाइन नियंत्रण प्रणाली श्रृंखला के लिए डिज़ाइन और निर्मित किया गया था। यह DS200PCCAG10ACB उत्पाद प्रस्ताव मार्क V श्रृंखला से संबंधित है, जिसका उपयोग लोकप्रिय और संगत पवन, भाप और गैस टरबाइन स्वचालित ड्राइव असेंबलियों की नियंत्रण और प्रबंधन प्रणालियों में विशिष्ट अनुप्रयोगों के लिए किया जाता है।

यह DS200PCCAG10ACB पावर कनेक्ट कार्ड मार्क V श्रृंखला अभी भी सामान्य स्वचालित औद्योगिक बाज़ार में एक अत्यधिक मांग वाली उत्पाद श्रृंखला है, क्योंकि यह जनरल इलेक्ट्रिक की मार्क उत्पाद श्रृंखलाओं में से अंतिम उत्पादित श्रृंखलाओं में से एक है जिसमें इसकी विभिन्न उत्पाद प्रस्तावों की एक श्रृंखला में पेटेंट दार स्पीडट्रॉनिक नियंत्रण प्रणाली प्रौद्योगिकी को शामिल किया गया है।

यह DS200PCCAG10ACB पावर कनेक्ट कार्ड अपनी विशिष्ट कार्यक्षमता के लिए मूल रूप से विकसित उत्पाद नहीं है; वह उत्पाद DS200PCCAG10 मातृ पावर कनेक्ट बोर्ड है, जिसमें इस DS200PCCAG10ACB के तीन महत्वपूर्ण उत्पाद संशोधन अनुपस्थित हैं।

उपयोग

विद्युत उद्योग अनुप्रयोग:

गैस/भाप टरबाइन नियंत्रण: जीई मार्क V नियंत्रण कैबिनेट में स्थापित, मुख्य नियंत्रण बोर्ड्स (जैसे उपरोक्त LDCC या GDPA बोर्ड्स) को स्थिर विद्युत वितरण प्रदान करना।

उत्तेजना प्रणाली प्रबंधन: एक विद्युत इनपुट पथ के रूप में कार्य करना, समकालिक जनरेटर्स की उत्तेजना धारा नियमन का समर्थन करना।

भारी औद्योगिक संयंत्र अनुप्रयोग:

बड़े ड्राइव कैबिनेट्स: स्टील मिलों और पेपर मिलों में बड़ी मोटर ड्राइव प्रणालियों में, उच्च-धारा केबल्स और निम्न-वोल्टेज नियंत्रण परिपथों के बीच इंटरफ़ेस कनेक्शन के लिए उत्तरदायी।

स्वचालित उत्पादन लाइनें: वितरित विद्युत वितरण को एकीकृत करने के लिए उपयोग किया जाता है, उच्च भार संचालन के तहत नियंत्रण प्रणालियों के लिए विद्युत निरंतरता सुनिश्चित करना।

कनेक्टर्स

5PL-1 A6F-लेबल वाला ड्राइव सेल 6F गेट-पल्स ट्रांसफॉर्मर कनेक्टर

5PL-2 P24-लेबल वाला +24 वोल्ट आउटपुट कनेक्टर

5PL-3 A5F-लेबल वाला ड्राइव्स सेल 5F गेट-पल्स ट्रांसफॉर्मर कनेक्टर

5PL-4 P24-लेबल वाला +24 वोल्ट आउटपुट कनेक्टर

5PL-5 A4F-लेबल वाला ड्राइव्स सेल 4F गेट-पल्स ट्रांसफॉर्मर कनेक्टर

5PL-6 P24-लेबल वाला +24 वोल्ट आउटपुट कनेक्टर

5PL-7 A3F-लेबल वाला ड्राइव्स सेल 3F गेट-पल्स ट्रांसफॉर्मर कनेक्टर

5PL-8 P24-लेबल वाला +24 वोल्ट आउटपुट कनेक्टर

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200PCCAG10ACB कम शक्ति वाले नियंत्रकों के लिए क्या कार्य करता है?

उत्तर: कम से मध्यम शक्ति वाले नियंत्रकों के लिए, DS200PCCAG10ACB में एसी लाइनों, डीसी बस और गेट ड्राइवर्स के पार चोटियों को नियंत्रित करने के लिए स्नबर सर्किट शामिल होते हैं। उच्च शक्ति वाले नियंत्रकों के लिए, कुछ या सभी स्नबर सर्किट DS200PCCAG10ACB बोर्ड से छोड़ दिए जाते हैं।

प्रश्न: DS200PCCAG10ACB में कितने जंपर होते हैं?

उत्तर: DS200PCCAG10ACB में चार वायर जंपर होते हैं: JP1, JP2, WP3 और WP4। DS200PCCAG10ACB पर स्थित जंपर सिस्टम वोल्टेज का चयन करते हैं और स्नबर कैपेसिटर कनेक्शन का निर्धारण करते हैं।

प्रश्न: DS200PCCAG10ACB किस प्रकार के स्नबर से कनेक्ट होता है?

उत्तर: चूँकि DS200PCCAG10ACB एक G10 बोर्ड समूह PCCA है, इसलिए यह केवल डीसी स्नबर से कनेक्ट होता है।

प्रश्न: क्या मैं DS200PCCAG10ACB के लिए मैनुअल कहाँ से प्राप्त कर सकता हूँ?

उत्तर: DS200PCCAG10ACB के लिए मैनुअल अनुरोध पर उपलब्ध है। इसे मैनुअल GEI-100161 – द जनरल इलेक्ट्रिक इंडस्ट्रियल कंट्रोल सिस्टम्स PCCA पावर कनेक्ट कार्ड मैनुअल के रूप में दस्तावेज़ित किया गया है।
