Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
Bentley Nevada |
Modelnummer: |
330901-00-08-10-02-00 |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Een snelle detail
|
Optie ongegladde lengte: |
0,0 inch |
|
Optie totale behuizingslengte: |
0,8 in |
|
Optie kabellengte: |
1,0 meter (39 in) |
|
Connector en Kabeloptie: |
Miniatuur coaxiale ClickLoc-connector, standaardkabel |
|
Optie voor erkenning door instantie: |
Niet vereist |
|
Schroefdraad sondebehuizing: |
1/4-28 UNF schroefdraad |
|
Maximale ingreplengte schroefdraad: |
0,375 inch |
|
Afmeting: |
1,2x1x66 cm |
|
Gewicht: |
0,02 kg |
Beschrijving

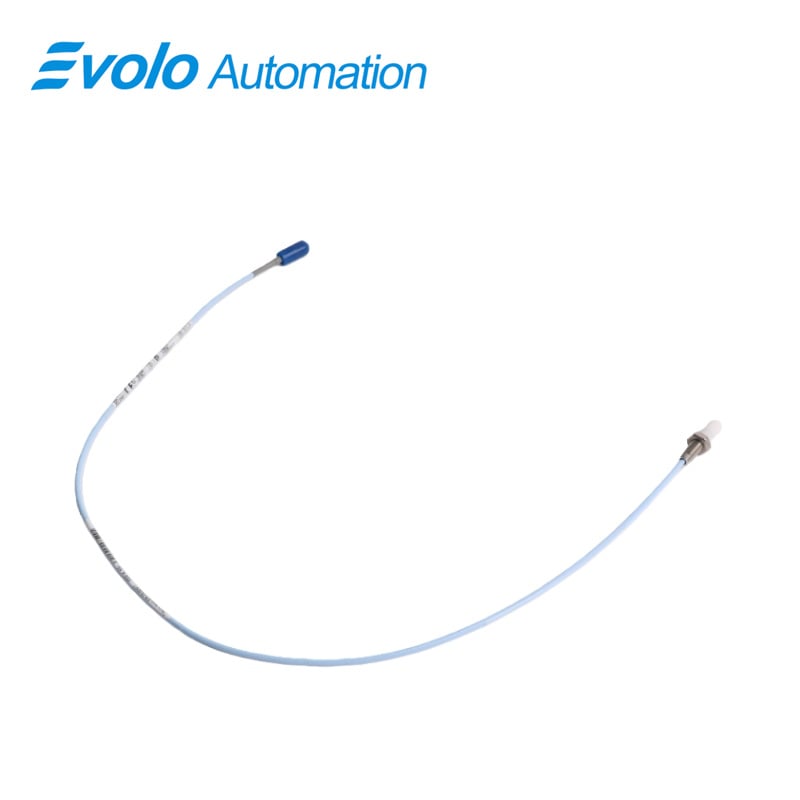

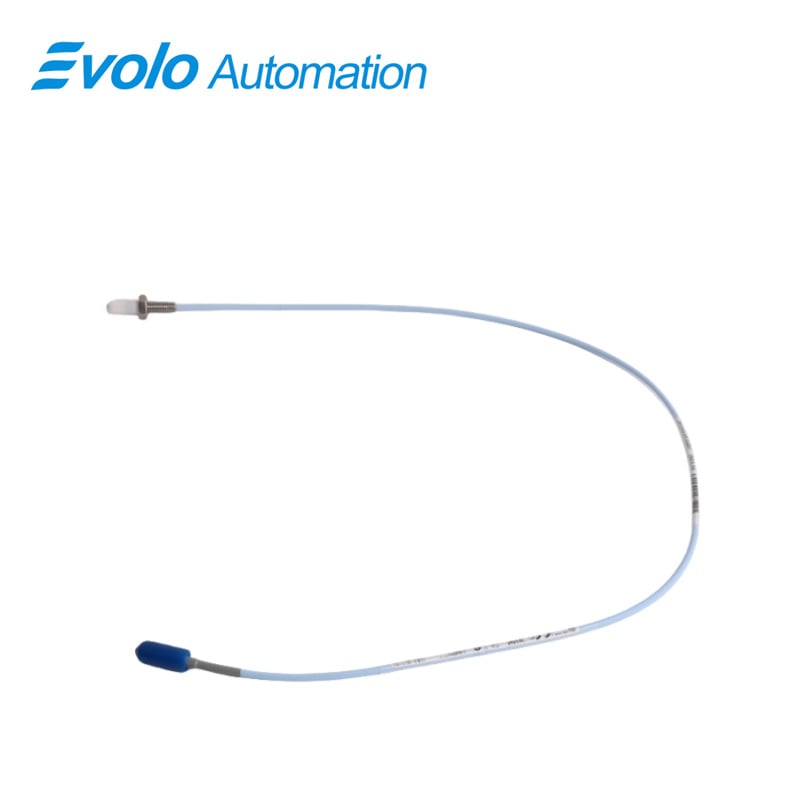

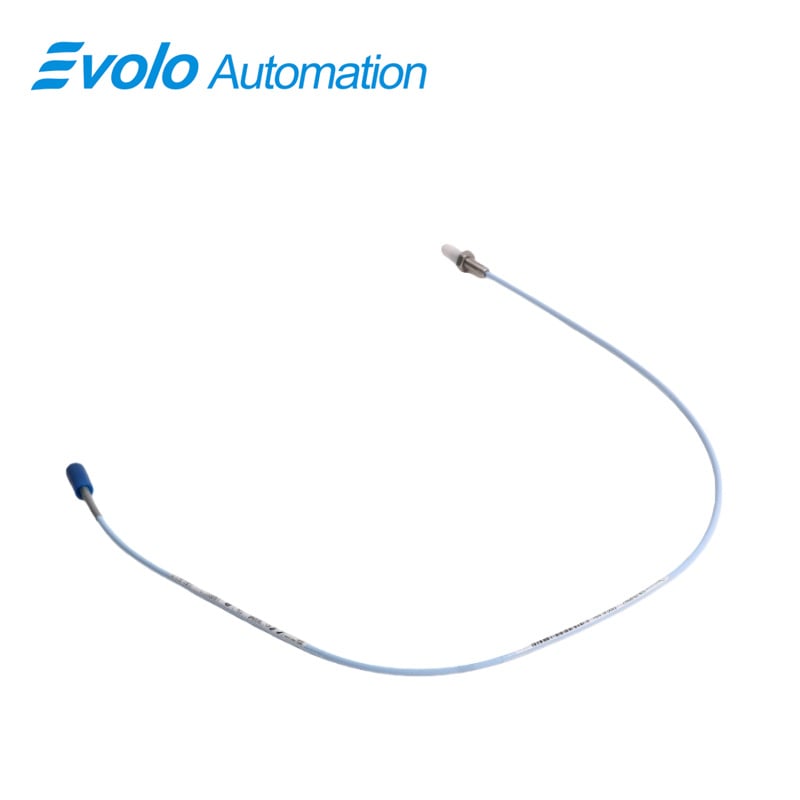

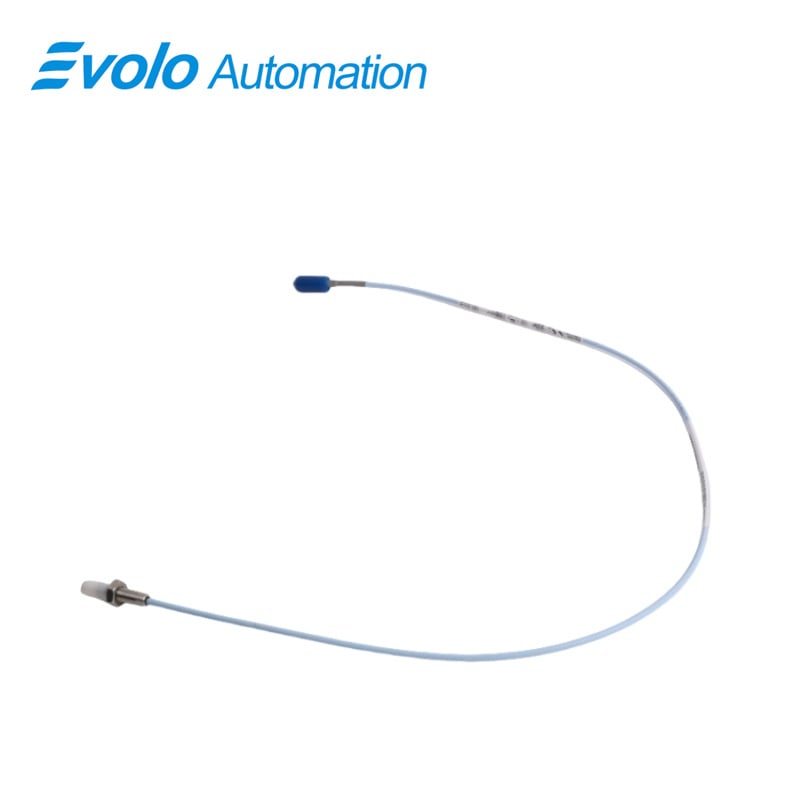

De 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde is ontworpen voor ruimtebeperkte installaties in centrifugale luchtcompressoren, koelcompressoren en procesgascompressoren. Met een totale behuizingslengte van 0,8 inch, een standaardkabel van 1,0 meter met ClickLoc-aansluiting en een sonde-thread van 1/4-28 UNF. 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde meet deze nauwkeurig radiale trilling op assen met een diameter kleiner dan 51 mm (2 inch) en axiale positie op vlakke doelen met een diameter kleiner dan 15 mm (0,6 inch). Het lineaire bereik van 1,5 mm en de aanbevolen speling van 1,0 mm zorgen voor nauwkeurige verplaatsingsmetingen.
De 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde levert 7,87 V/mm (200 mV/mil) voor Keyphasor-signalen en nulsnelheidsdetectie, wat geautomatiseerde bewaking van machines met vloeistoffilmlagers ondersteunt. De PPS-probetip en de behuizing van roestvrij staal AISI 304 zijn bestand tegen chemische blootstelling, terwijl de gepatenteerde TipLoc- en CableLoc-ontwerpen een trekkracht van 220 N bieden om de probe en kabel veilig te bevestigen. Connectorbeschermers voorkomen dat vocht binnendringt in ClickLoc-connectoren, wat een betrouwbare signaaloverdracht waarborgt. De 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde kan 3300 RAM- en 3000/7000-serie 190-probes vervangen zonder systeemaanpassing, waardoor naadloze upgrades in automatiseringstoepassingen mogelijk zijn.
Toepassingen
Meet radiale asvibratie
De 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde bewaakt radiale trilling op assen met een diameter kleiner dan 51 mm (2 inch) in centrifugaal- en procesgascompressoren. Het lineaire bereik van 1,5 mm en de aanbevolen speling van 1,0 mm zorgen voor nauwkeurige verplaatsingsmetingen.
Bewaak axiale positie op kleine doelobjecten
Gebruik de 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde om axiale (duwkracht-)positie op vlakke doelobjecten kleiner dan 15 mm (0,6 inch) te volgen, wat nauwkeurige meting in beperkte ruimtes mogelijk maakt.
Genereer Keyphasor-signalen
De 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde levert 7,87 V/mm (200 mV/mil) en ondersteunt automatische fasereferentie en snelheidsmeting voor machines met vloeistoffilmlagers.
Detecteert stilstandstoestanden
Met zijn miniatuur-coaxiale ClickLoc-connector en 1,0-meter kabel levert de 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde betrouwbare signalen voor stilstanddetectie en tachometerintegratie.
Specificaties
|
Temperatuurbereik meetsonde: |
-52°C tot +177°C (-62°F tot +351°F) |
|
Opslagtemperatuur: |
-52°C tot +177°C (-62°F tot +351°F) |
|
Materiaal voelerspit: |
Polyfenyleensulfide (PPS) |
|
Materiaal voelerbehuizing: |
AISI 304 roestvrij staal (SST) |
|
Veldbedrading: |
0,2 tot 1,5 mm² (16 tot 24 AWG) [0,25 tot 0,75 mm² (18 tot 23 AWG) met bekleding] |
|
Lineair bereik: |
1,5 mm (60 mils) |
|
Aanbevolen afstelling tussenruimte: |
1,0 mm (40 mils) |
|
Uitgangsweerstand: |
50 Ω |
|
Voedingssensitiviteit: |
Minder dan 2 mV verandering in uitgangsspanning per volt verandering in ingangsspanning |
Concurrentievoordeel
Chemisch bestendige sondepunt
PPS-probe-tip van de 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde is bestand tegen chemische blootstelling in procescompressoren, waardoor de levensduur wordt verlengd.
Veilige bevestiging van sonde en kabel
De gepatenteerde TipLoc- en CableLoc-ontwerpen bieden een trekkracht van 220 N, waardoor de 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde probe en kabel stevig verbonden blijven in geautomatiseerde systemen.
Vochtbestendige connectoren
Goudgeplateerde ClickLoc-connectoren met optionele connectorbeschermers voorkomen dat vloeistoffen de aansluitingen binnendringen, wat een ononderbroken signaaltransmissie van de 330901-00-08-10-02-00 3300 NSv nabijheidsgevoelige sonde .
