IS200EXAMG1A-verzwaktingsmodule voor uitwisselaar

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200EXAMG1A
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

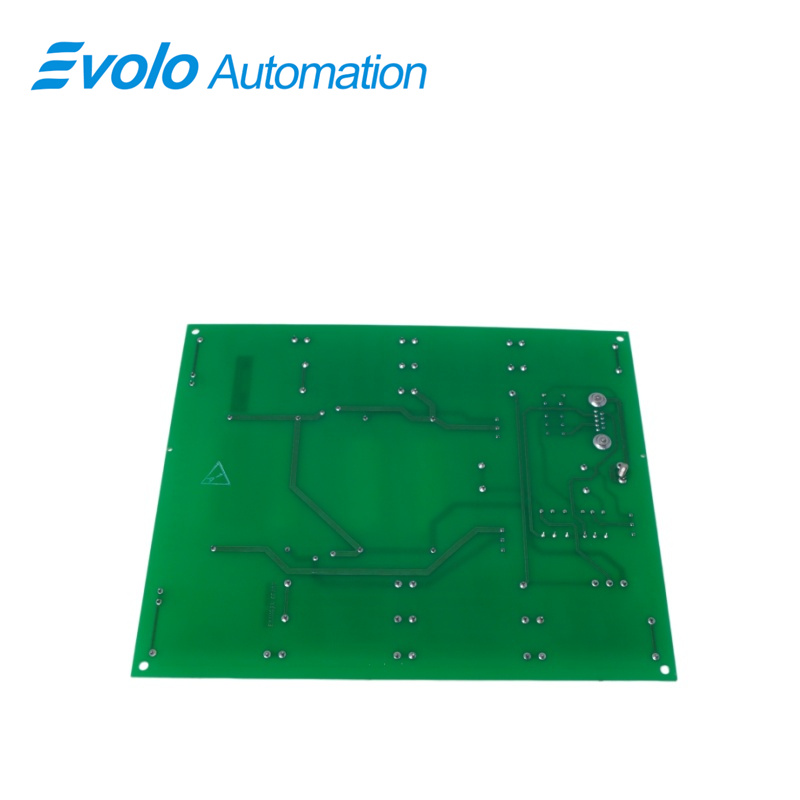

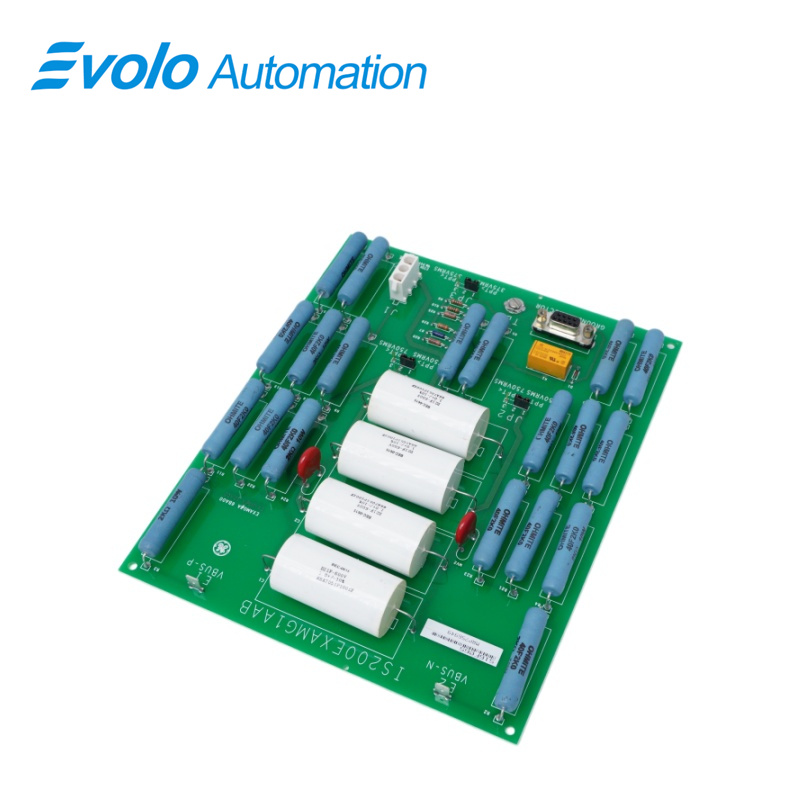

IS200EXAMG1A is een Exciter Attenuation-module (verzwakingsmodule voor de exciter) ontwikkeld door GE in de Mark VI-serie. Het aardingsdetectiesysteem voor de EX2100-excitatiebesturing wordt geleverd door de Exciter Attenuation-module IS200EXAM (EXAM) in combinatie met de Exciter Ground Detector-module IS200EGDM (EGDM). De EXAM is geïnstalleerd in de High Voltage Interface-module (HVI-module) van de hulpkast. De module verzwakt de veldbus en de EGDM door hoogspanning van de brug te detecteren en deze af te stemmen op een bruikbaar niveau. De Exciter Power Backplane IS200EPBP verbindt de EXAM en de EGDM(s) (EPBP). De EXAM en de EPBP zijn verbonden via één 9-pins kabel. De EGDMs zijn verbonden met de EPBP via een 96-pins connector. P2. Voor simplex- en drievoudig modulair redundante (TMR) toepassingen is slechts één EXAM vereist, en de interconnectie is identiek.

Toepassingen

Toepassingssectoren: Warmtekrachtopwekking (gasturbines, stoomturbines), waterkracht en grote kernenergiegeneratorunits.

Fabrieksscenario: Geïnstalleerd in de hulpkast van de excitatiebesturingskast, meestal gelegen in de hoogspanningsinterface (HVI)-module.

Belangrijkste taak: Detectie van lekstroom in de veldwikkeling ten opzichte van aarde, om grote generatorongevallen te voorkomen die worden veroorzaakt door fouten bij enkelvoudige aardingspunten.

Toepassingsgegevens

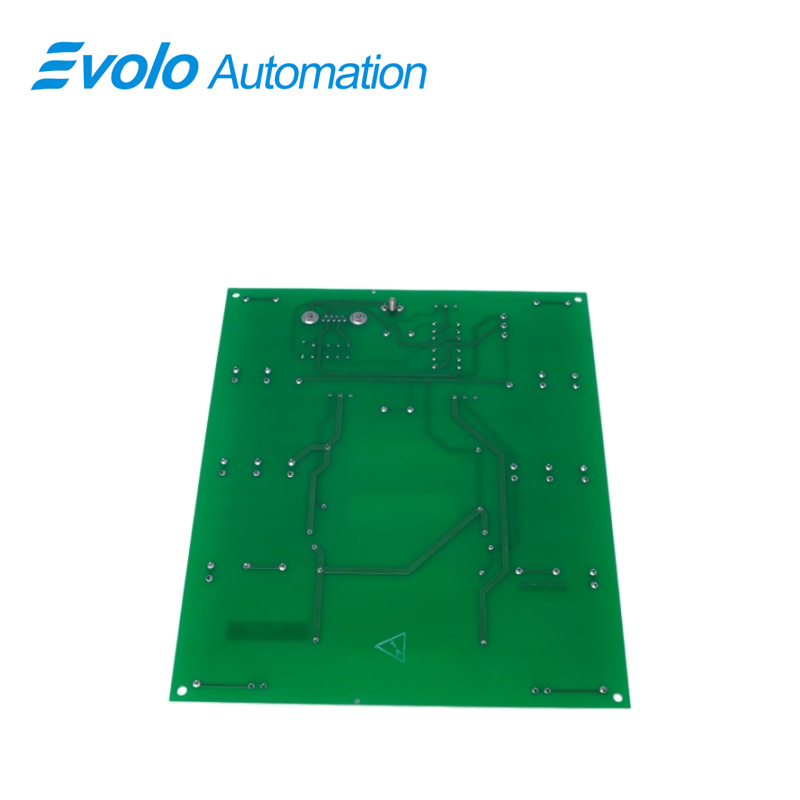

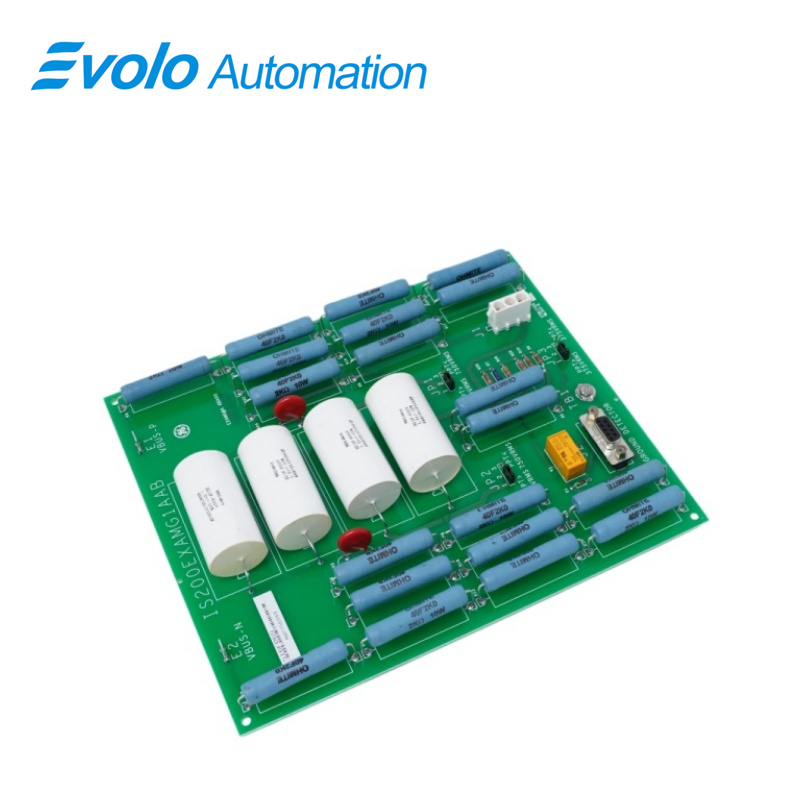

Op de EXAM-module zijn geen testpunten, zekeringen of LED-indicatoren aanwezig. De module bevat twee stekkerconnectoren, twee steekconnectoren, een aansluitklem voor aarding en drie instelbare jumpers:

1. Connector J2 is een 9-pins D-connector voor het testsignaal, relaisbediening en lekstroom.

2. Connector J1 is een drie-pins vergrendelbare connector voor de kabel naar het hulpcontact van het veldflitsrelais.

3. Steekconnectoren E1 en E2 verbinden de veldbusspanningen met de dempingsmodule.

4. Klem TB1 verbindt de afschermming van de EXAM-printplaat met de chassisaarding in de kast.

Vervanging van planken

Om de EXAM-module in een EX2100 te vervangen, volgt u de volgende procedure:

1. Zorg ervoor dat de excitator is uitgeschakeld. (Voor volledige procedures voor het uitschakelen van stroom, raadpleeg de EX2100-installatie- en opstartgids, GEH-6631, en volg alle

lokale lock-out/tag-out-procedures.

2. Open de deur van de hulpkast en test met hoogspanningsapparatuur alle elektrische circuits voordat u ze aanraakt, om te verifiëren dat de stroom is uitgeschakeld.

3. Verwijder alle kabels voorzichtig van de EXAM-printplaat als volgt:

1. Om heraansluiting te vergemakkelijken, zorg ervoor dat alle kabels zijn voorzien van een etiket met de juiste aansluitnaam (zoals aangegeven op de printplaat).

2. Trek de twee stab-on-aansluitingen J1 en J2 los, evenals de draad naar TB1.

4. Verwijder de printplaat voorzichtig van de Glastic-beugel door deze los te maken van de montagepinnen.

5. Controleer of de jumpers JP1 en JP3 op de nieuwe EXAM-module correct zijn ingesteld, zoals op de oorspronkelijke printplaat.

6. Bevestig de vervangende printplaat stevig aan de kunststofbeugel.

7. Sluit de eerder in stap 3 losgekoppelde kabels opnieuw aan en zet ze vast. Sluit de deur van de hulpkast.

Veelgestelde Vragen

V: Wat is IS200EXAMG1A?

A: IS200EXAMG1A is een Exciter Attenuation-module (verzwakingsmodule voor de exciter) ontwikkeld door GE in de Mark VI-serie.

V: Is het onderdeel compatibel met TMR- en Simplex-systemen van IS200EXAMG1A?

A: Ja, het onderdeel is compatibel met TMR- en Simplex-systemen.

V: Waar wordt deze IS200EXAMG1A voor gebruikt?

A: Het aardingsdetectiesysteem voor de EX2100-excitatiebesturing wordt geleverd door de Exciter Attenuation-module IS200EXAM in combinatie met de Exciter Ground Detector-module IS200EGDM.
