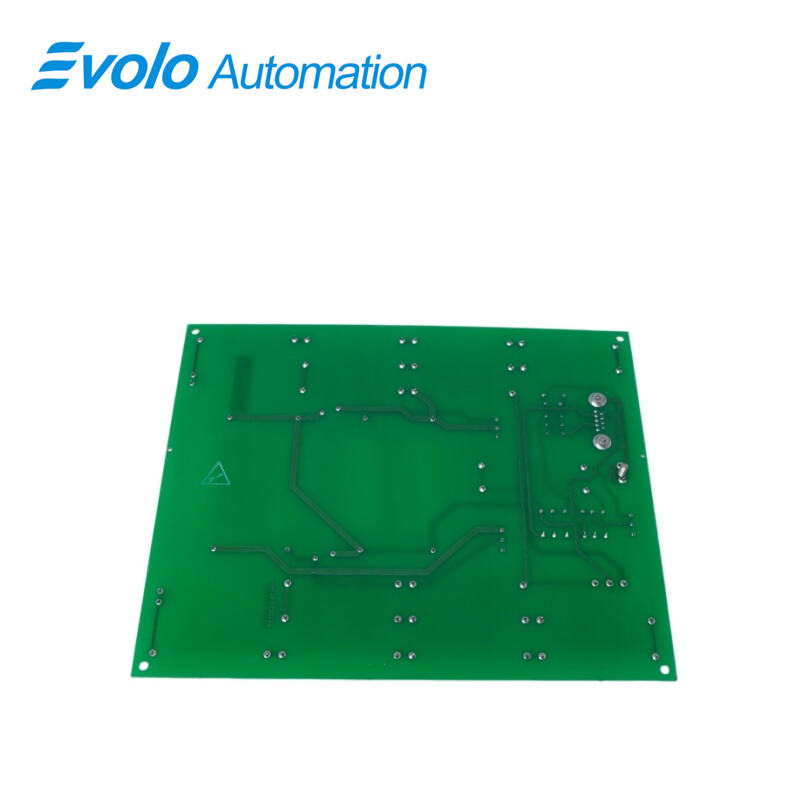

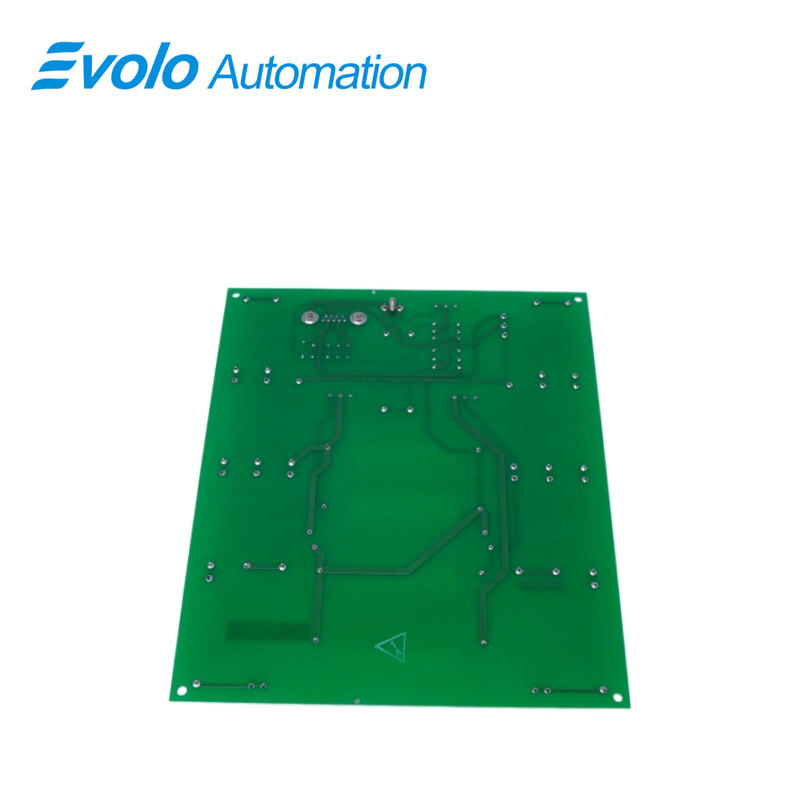

IS200EXAMG1A एक्साइटर अटीन्यूएशन मॉड्यूल

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200EXAMG1A
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200EXAMG1A जीई द्वारा मार्क VI श्रृंखला के अंतर्गत विकसित एक एक्साइटर अटीन्यूएशन मॉड्यूल है। EX2100 एक्साइटेशन कंट्रोल के लिए ग्राउंड डिटेक्शन सिस्टम को एक्साइटर अटीन्यूएशन मॉड्यूल IS200EXAM (EXAM) और एक्साइटर ग्राउंड डिटेक्टर मॉड्यूल IS200EGDM (EGDM) के संयुक्त संचालन द्वारा प्रदान किया जाता है। EXAM को सहायक कैबिनेट के हाई वोल्टेज इंटरफ़ेस (HVI) मॉड्यूल में स्थापित किया गया है। यह ब्रिज से उच्च वोल्टेज का संसूचन करके फील्ड बस और EGDM को अटीन्यूएट करता है और उसे उपयोग के योग्य स्तर तक स्केल करता है। एक्साइटर पावर बैकप्लेन IS200EPBP, EXAM और EGDM(s) (EPBP) को आपस में जोड़ता है। EXAM और EPBP एकल 9-पिन केबल द्वारा जुड़े होते हैं। EGDMs, EPBP से 96-पिन कनेक्टर के माध्यम से जुड़ते हैं। P2. सिम्प्लेक्स और ट्रिपल मॉड्यूलर रिडंडेंट (TMR) अनुप्रयोगों के लिए केवल एक EXAM की आवश्यकता होती है, और अंतरसंबंध समान होता है।

अनुप्रयोग

अनुप्रयोग उद्योग: ताप विद्युत उत्पादन (गैस टरबाइन, भाप टरबाइन), जल विद्युत, और बड़ी परमाणु ऊर्जा जनरेटर इकाइयाँ।

कारखाना परिदृश्य: उत्तेजना नियंत्रण कैबिनेट के सहायक कैबिनेट में स्थापित, आमतौर पर उच्च-वोल्टेज इंटरफ़ेस (HVI) मॉड्यूल में स्थित।

मुख्य कार्य: क्षेत्र वाइंडिंग और भू-संपर्क के बीच रिसाव धारा का पता लगाना, जिससे एकल-बिंदु भू-संपर्क दोषों के कारण होने वाली प्रमुख जनरेटर दुर्घटनाओं को रोका जा सके।

अनुप्रयोग डेटा

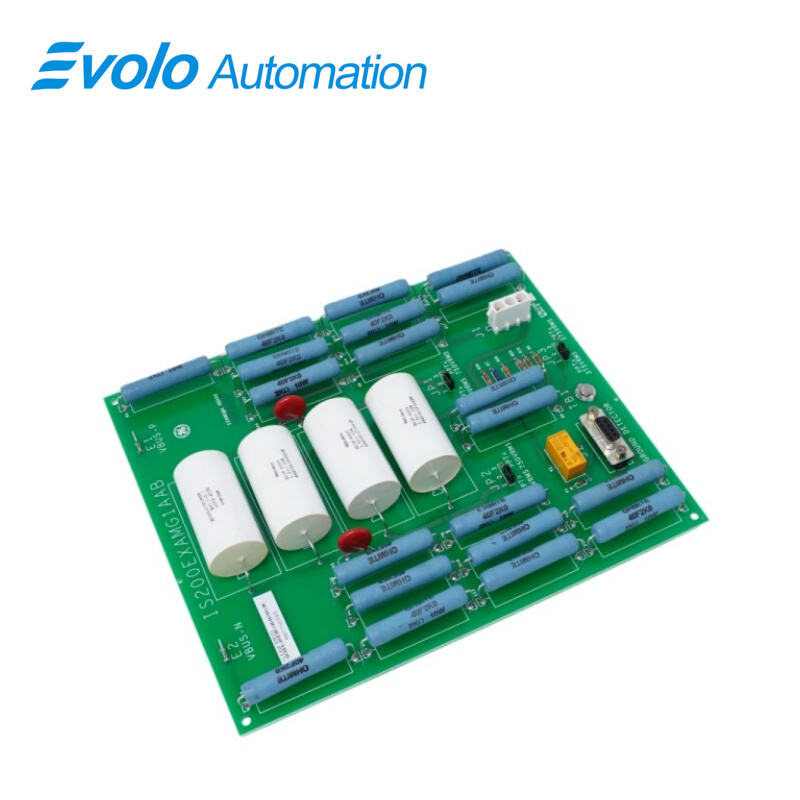

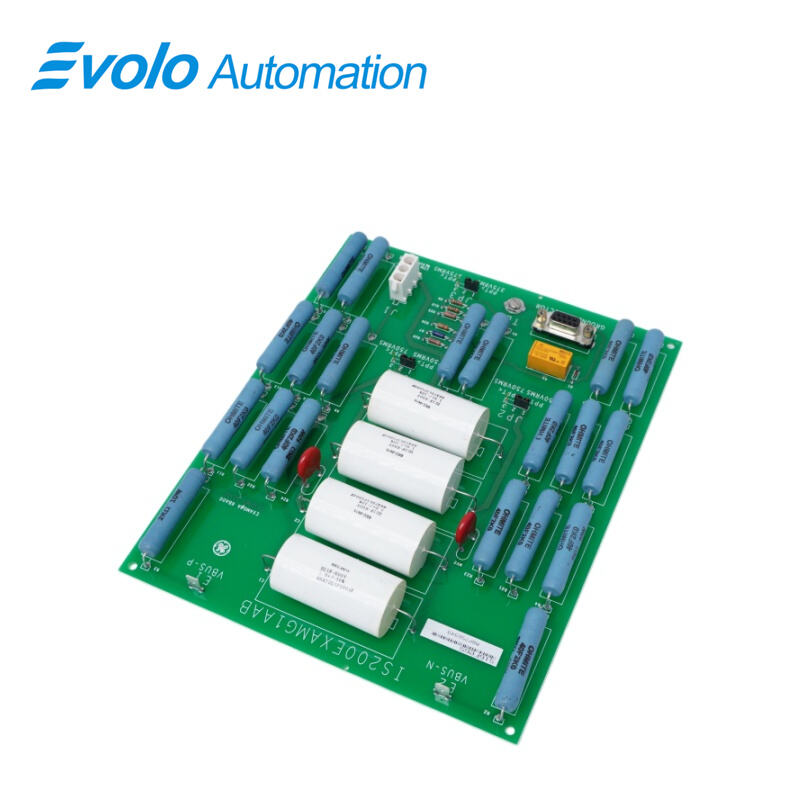

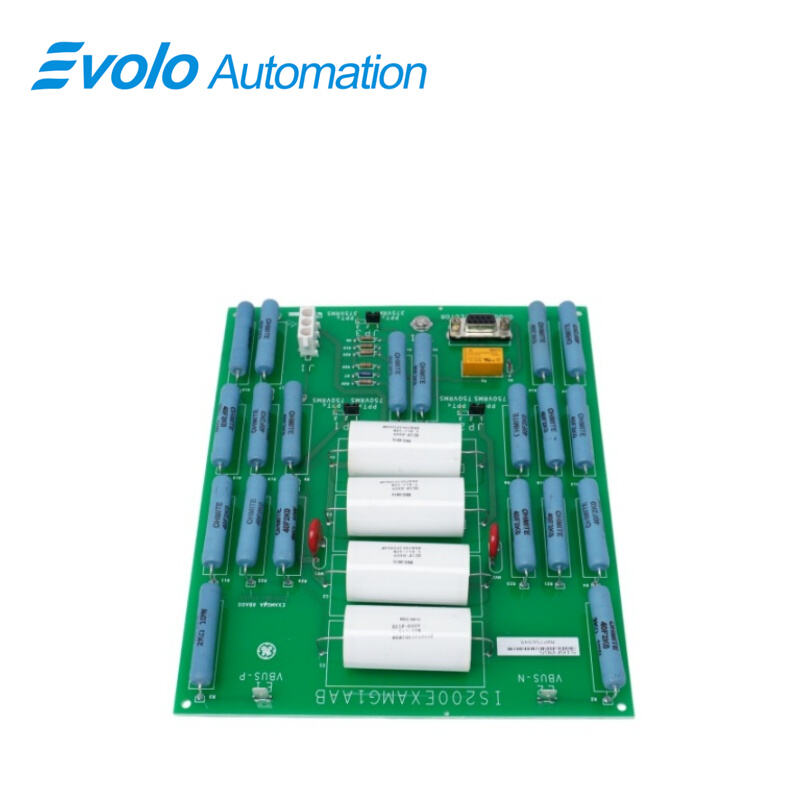

EXAM मॉड्यूल पर कोई परीक्षण बिंदु, फ्यूज़ या LED संकेतक नहीं हैं। मॉड्यूल में दो प्लग कनेक्टर, दो स्टैब-ऑन कनेक्टर, एक भू-संपर्क टर्मिनल और तीन समायोज्य जंपर शामिल हैं:

1. कनेक्टर J2 एक 9-पिन D कनेक्टर है जो परीक्षण सिग्नल, रिले नियंत्रण और रिसाव धारा के लिए है।

2. कनेक्टर J1 एक तीन-पिन लॉकिंग कनेक्टर है जो क्षेत्र फ्लैशिंग रिले के सहायक संपर्क से जुड़े केबल के लिए है।

3. स्टैब-ऑन कनेक्टर E1 और E2 क्षेत्र बस वोल्टेज को अटीन्यूएटर मॉड्यूल से जोड़ते हैं।

4. टर्मिनल TB1 EXAM बोर्ड के शील्ड ग्राउंड को कैबिनेट के चेसिस ग्राउंड से जोड़ता है।

बोर्ड प्रतिस्थापन

EX2100 में EXAM मॉड्यूल को बदलने के लिए, निम्नलिखित प्रक्रिया का पालन करें:

1. सुनिश्चित करें कि एक्साइटर को निष्क्रिय कर दिया गया है। (पूर्ण डी-एनर्जाइज़िंग प्रक्रियाओं के लिए, EX2100 स्थापना और प्रारंभ करने के मार्गदर्शिका, GEH-6631 का संदर्भ लें और सभी

स्थानीय लॉक-आउट/टैग-आउट प्रथाओं का पालन करें।

2. सहायक कैबिनेट का दरवाज़ा खोलें और उच्च-वोल्टेज उपकरण का उपयोग करके किसी भी विद्युत परिपथ का परीक्षण करें, इससे पहले कि आप उन्हें छुएँ, ताकि यह सुनिश्चित किया जा सके कि बिजली बंद कर दी गई है।

3. EXAM बोर्ड से सभी केबल्स को सावधानीपूर्वक निम्नानुसार डिस्कनेक्ट करें

1. पुनः कनेक्शन को सुगम बनाने के लिए, सुनिश्चित करें कि सभी केबल्स पर सही कनेक्टर का नाम अंकित है (जैसा कि बोर्ड पर अंकित है)।

2. दो स्टैब-ऑन कनेक्टर्स, J1 और J2, को अनप्लग करें, साथ ही TB1 से जुड़े तार को भी अलग कर दें।

4. Glastic ब्रैकेट से बोर्ड को सावधानीपूर्वक निकालें, इसे माउंटिंग पिन्स से अनसीट करके।

5. सत्यापित करें कि नए EXAM मॉड्यूल पर जंपर्स JP1 और JP3 सही ढंग से सेट किए गए हैं, जैसा कि मूल बोर्ड पर थे।

6. प्रतिस्थापन बोर्ड को प्लास्टिक ब्रैकेट पर दृढ़ता से सुरक्षित करें।

7. चरण 3 में डिस्कनेक्ट किए गए केबल्स को पुनः कनेक्ट करें और कसें। सहायक कैबिनेट का दरवाज़ा बंद कर दें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200EXAMG1A क्या है?

उत्तर: IS200EXAMG1A, GE द्वारा मार्क VI श्रृंखला के अंतर्गत विकसित एक एक्साइटर अटीन्यूएशन मॉड्यूल है।

प्रश्न: क्या यह घटक IS200EXAMG1A के TMR और सिम्प्लेक्स प्रणालियों के साथ संगत है?

उत्तर: हाँ, यह घटक TMR और सिम्प्लेक्स प्रणालियों के साथ संगत है।

प्रश्न: इस IS200EXAMG1A का उपयोग क्या है?

उत्तर: EX2100 एक्साइटेशन नियंत्रण के लिए ग्राउंड डिटेक्शन प्रणाली को एक्साइटर अटीन्यूएशन मॉड्यूल IS200EXAM और एक्साइटर ग्राउंड डिटेक्टर मॉड्यूल IS200EGDM के संयुक्त उपयोग द्वारा प्रदान किया जाता है।
