IS200EPDMG1B IS200EPDMG1BAA-Excitatorverdeelmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200EPDMG1B IS200EPDMG1BAA
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

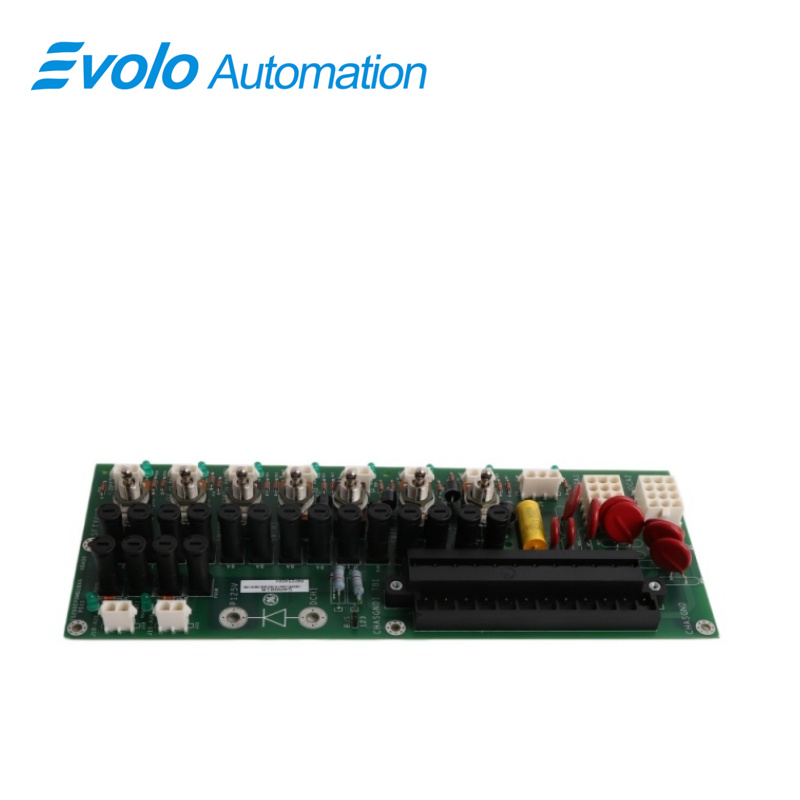

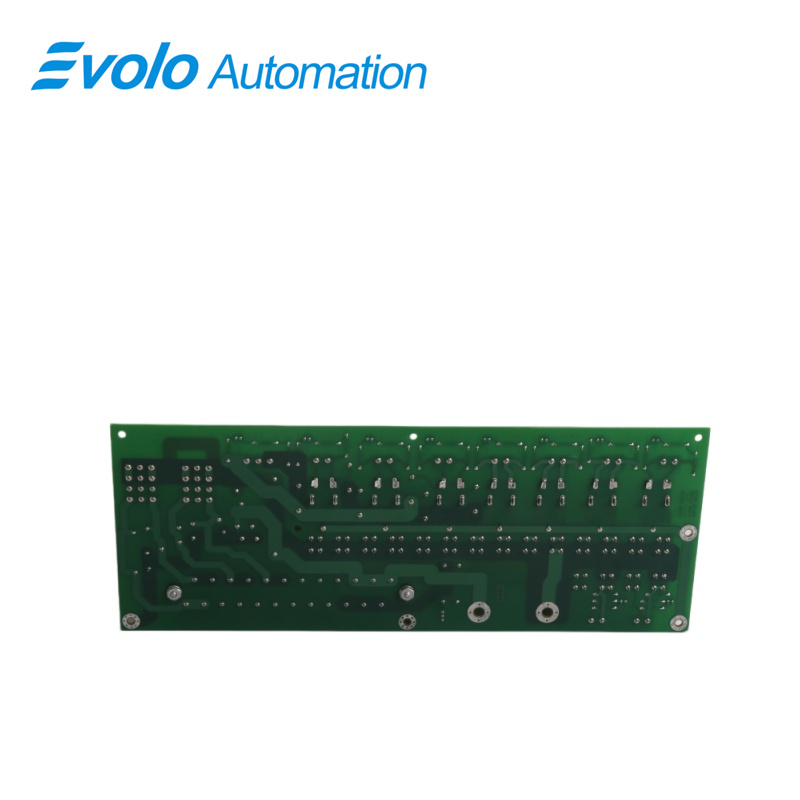

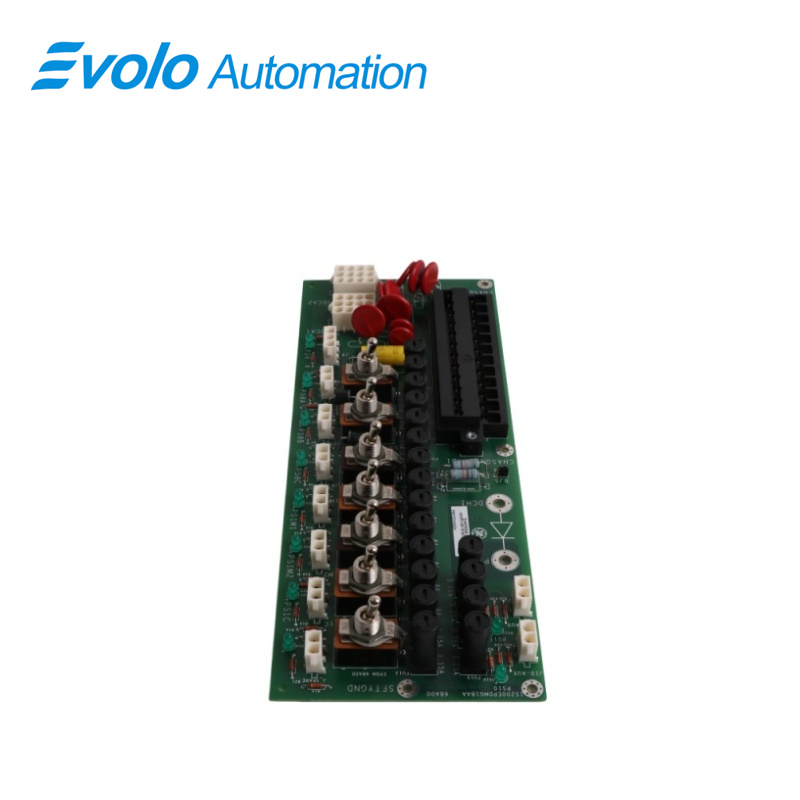

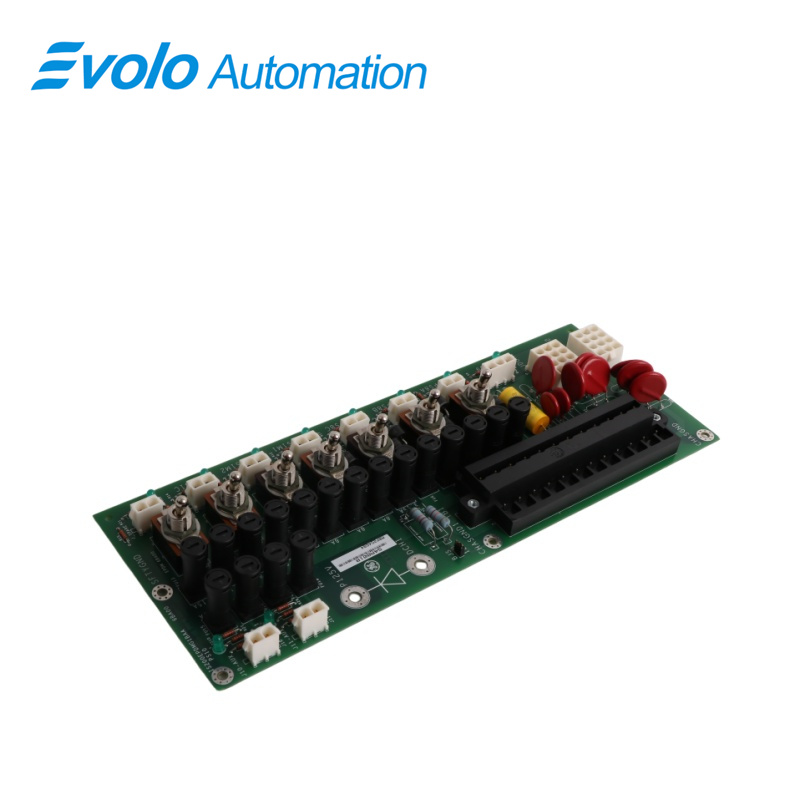

IS200EPDMG1B IS200EPDMG1BAA is een Exciter Power Distribution Module ontwikkeld door GE. Het is onderdeel van het EX2100-besturingssysteem. De EPDM-module vormt de kern van de stroomvoorziening: deze ontvangt 125 V gelijkstroom van de stationaire accu en kan één of twee 120 V wisselstroom-ingangen voor back-upscenarios aan. Via het op het bord gemonteerde aansluitblok (TB1) worden de stroomingangen gefilterd voordat ze worden verdeeld.

Toepassingen

Grote elektriciteitscentrales: statische exciter-systemen van GE EX2100 voor thermische centrales, kerncentrales en grote waterkrachtcentrales.

Belangrijke industriële elektriciteitscentrales: besturing van grote synchrone motoren die 24/7 draaien in de staal- en petrochemische industrie.

Energie-infrastructuur: exciter-oplossingen voor het wereldwijd gebruikte Mark VI-besturingssysteem.

Kenmerken

1 AC-naar-DC-omzetting en spanningsregeling: Extern zetten AC-naar-DC-omzetters (DACA) wisselstroomingangen om naar 125 V gelijkstroom, waardoor een stabiele stroomomzetting wordt gewaarborgd. De resulterende gelijkspanningen, P125V en R125V, zijn via externe diodes gekoppeld, waarbij de nominale waarden van respectievelijk +62,5 V en –62,5 V ten opzichte van aarde worden gehandhaafd.

2 Uitgebrekte componentendekking: De EPDM-module ondersteunt meerdere exciterboards, waaronder Exciter Gate Pulse Amplifier Boards (EGPA), Exciter Terminal Board (EXTB) en Exciter Power Supply Modules (EPSM), wat een uitgebreide voedingdekking garandeert.

3 Aarding en veiligheidsmaatregelen: Om stabiliteit en veiligheid te waarborgen, is de module via specifieke montagegaten van de printplaat verbonden met het chassis en geaard voor veiligheid, waardoor elektrische risico’s worden beperkt en een vlotte werking wordt gegarandeerd.

4 Gebruiksvriendelijke stroomuitvoerfuncties: Afzonderlijke stroomuitvoeren naar de exciterboards zijn voorzien van zekeringen, aan-/uit-kantelschakelaars en groene LED-indicatoren, waardoor gebruikers over handige bewakings- en bedieningsmogelijkheden beschikken.

5 naadloze aansluitinterfaces: De JDACA1- en JDACA2-connectoren maken een moeiteloze aansluiting van wisselstroombronnen op externe DACA-eenheden mogelijk, waardoor het stroomverdelingsproces gestroomlijnd wordt.

Andere informatie

Aardings- en montagegaten

1. Met vier geaarde montagegaten zorgt de module voor een stabiele en veilige installatie, waardoor het risico op elektrische problemen wordt geminimaliseerd.

2. Dit robuuste aardingsmechanisme verbetert de systeemstabiliteit en -veiligheid tijdens bedrijf.

Schakelaars en zekeringen

1. Met zeven schakelaars en veertien zekeringen biedt de EPDM-module gedetailleerde besturing en beveiliging voor de stroomverdeling.

2. Elke schakelaar is gewaardeerd op 125 V gelijkstroom en 6 A, wat nauwkeurige besturing van het stroomverbruik naar verschillende componenten mogelijk maakt.

LED-indicatoren en instelbare jumper

1. Acht LED-indicatoren geven visuele feedback over de beschikbaarheid en status van de stroom, waardoor een snelle en eenvoudige controle van de werking van de module mogelijk is.

2. Bovendien biedt de instelbare jumper (BJS) flexibiliteit voor het isoleren van aardingsreferenties in systemen met externe referenties, wat de compatibiliteit en aanpasbaarheid van het systeem verbetert.

Veelgestelde Vragen

V: Wat is IS200EPDMG1B IS200EPDMG1BAA?

A: IS200EPDMG1B IS200EPDMG1BAA is een Exciter Power Distribution Module (EPDM) ontwikkeld door GE als onderdeel van de EX2100-serie.

V: Wat is de primaire functie van de IS200EPDMG1B IS200EPDMG1BAA Exciter Power Distribution Module (EPDM)?

A: De EPDM fungeert als een belangrijk onderdeel in systemen voor excitatiebesturing en verdeelt stroom naar de besturings-, I/O- en beveiligingsprintplaten van de exciter.

V: Hoe wordt de IS200EPDMG1B IS200EPDMG1BAA EPDM-module gevoed?

A: De module wordt gevoed door een 125 V gelijkstroomvoeding van de stationaccu en kan ook één of twee 120 V wisselstroomingangen accepteren voor noodvoeding, waardoor continu en betrouwbaar bedrijf wordt gewaarborgd.

V: Welke veiligheidsfuncties omvat de IS200EPDMG1B IS200EPDMG1BAA?

A: De module bevat veertien zekeringen voor overstroombeveiliging, zeven schakelaars voor nauwkeurige besturing en acht LED-indicatoren om visuele feedback te geven over de stroomstatus en -beschikbaarheid.

V: Welke connectiviteitsopties biedt de IS200EPDMG1B IS200EPDMG1BAA?

A: De EPDM biedt een aansluitblok met 24 aansluitpunten en tien stekkerconnectoren, allemaal goedgekeurd voor 600 V wisselstroom of gelijkstroom, waardoor veilige en betrouwbare aansluitingen mogelijk zijn voor diverse systeemcomponenten.
