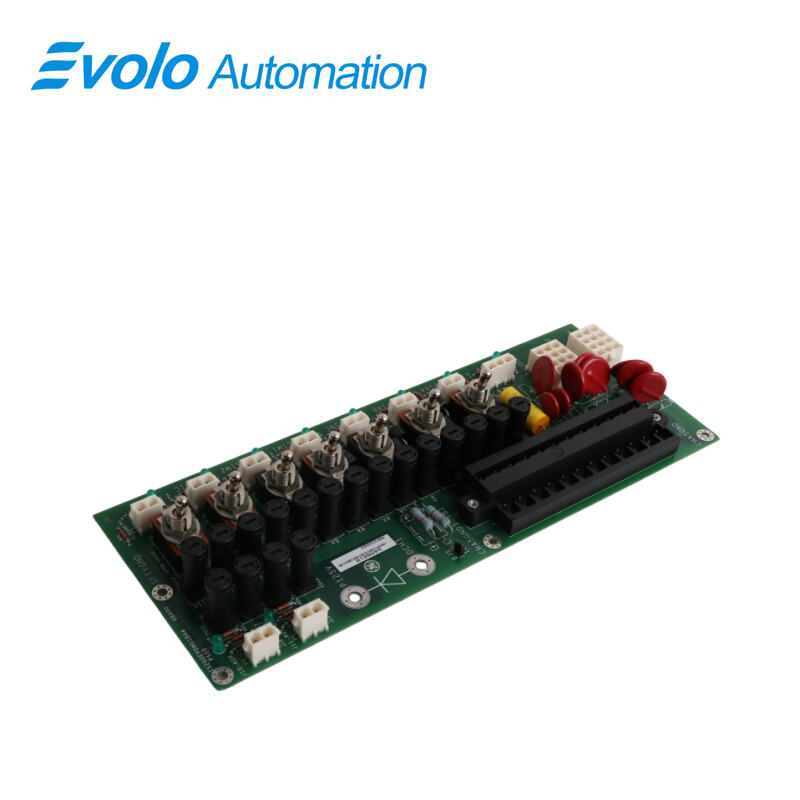

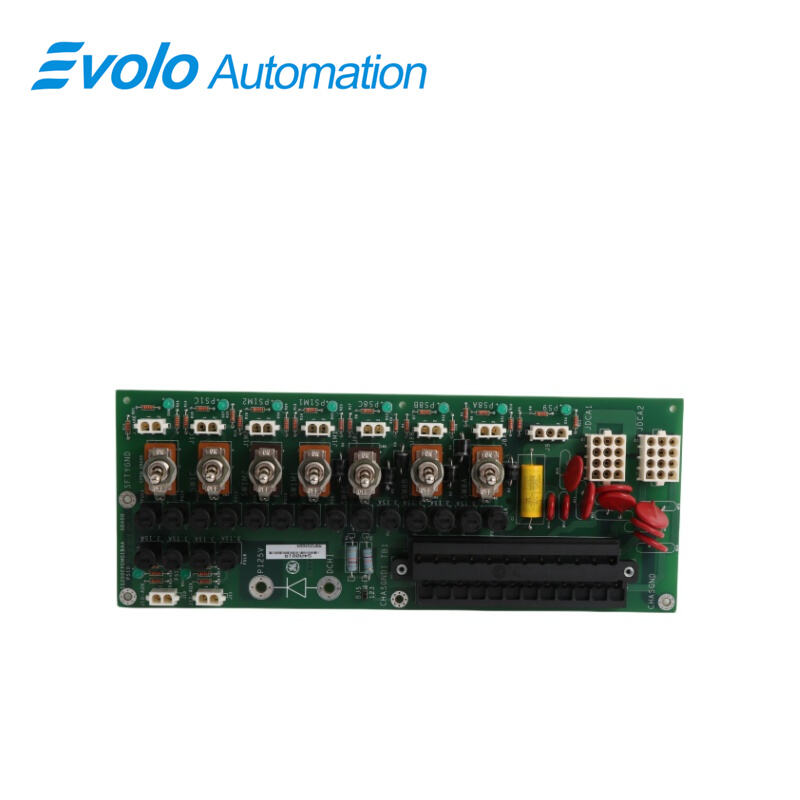

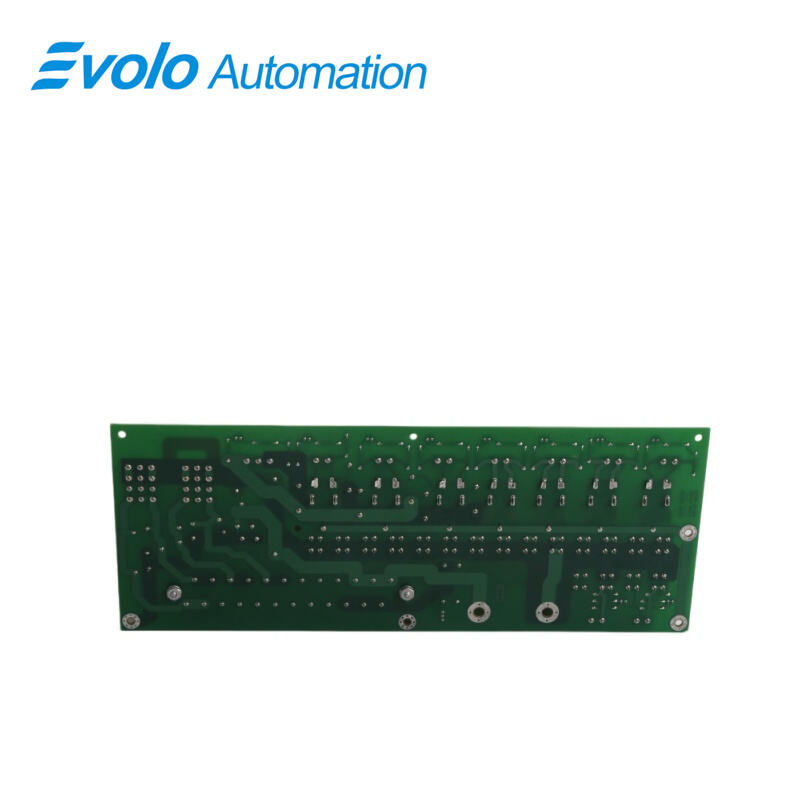

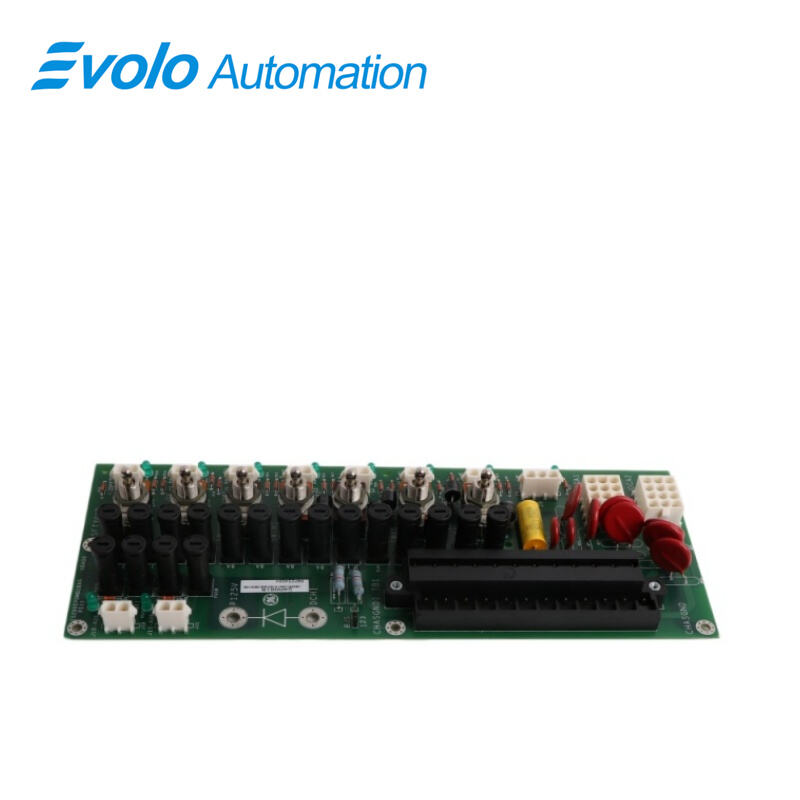

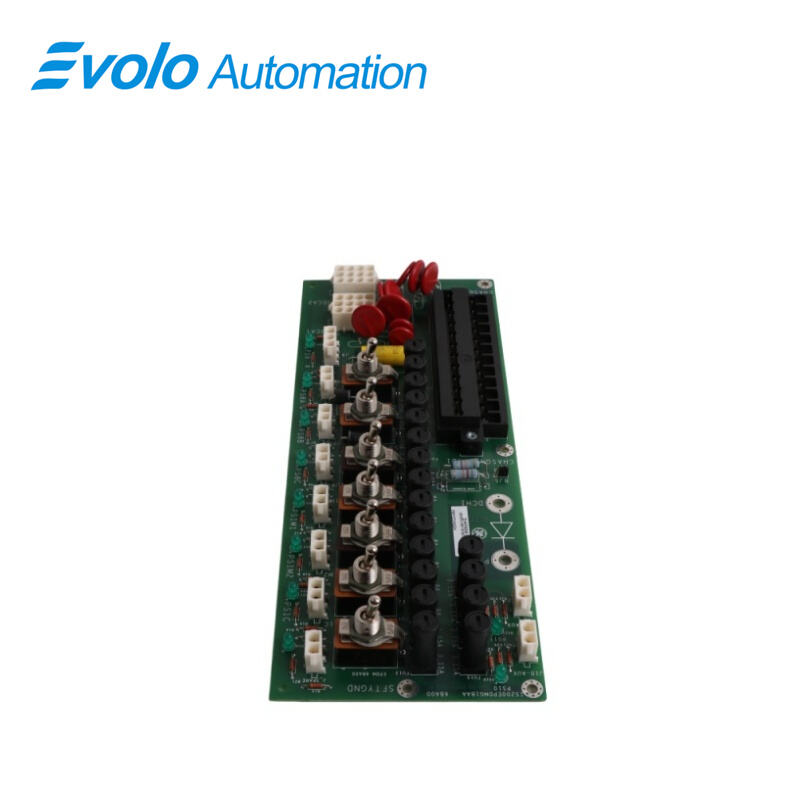

IS200EPDMG1B IS200EPDMG1BAA एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200EPDMG1B IS200EPDMG1BAA
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200EPDMG1B IS200EPDMG1BAA जीई द्वारा विकसित एक एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल है। यह EX2100 नियंत्रण प्रणाली का एक हिस्सा है। EPDM मॉड्यूल बिजली आपूर्ति की मेरुदंड है, जो स्टेशन बैटरी से 125 V dc प्राप्त करता है और बैकअप परिदृश्यों के लिए एक या दो 120 V ac इनपुट्स को समायोजित करता है। इसके बोर्ड-माउंटेड टर्मिनल ब्लॉक (TB1) के माध्यम से, बिजली इनपुट्स वितरण से पहले फ़िल्टर किए जाते हैं।

अनुप्रयोग

बड़े ऊर्जा संयंत्र: थर्मल ऊर्जा, परमाणु ऊर्जा और बड़े जल विद्युत संयंत्रों के लिए जीई EX2100 स्थैतिक उत्तेजना प्रणालियाँ।

प्रमुख औद्योगिक ऊर्जा संयंत्र: स्टील और पेट्रोरसायन उद्योगों में 24/7 काम करने वाले बड़े सिंक्रोनस मोटर्स का नियंत्रण।

ऊर्जा अवसंरचना: विश्व स्तर पर मार्क VI नियंत्रण प्लेटफॉर्म के लिए उत्तेजना समाधान।

विशेषताएँ

1 एसी से डीसी परिवर्तन और वोल्टेज नियमन: बाह्य रूप से, एसी से डीसी कनवर्टर (डीएसीए) एसी इनपुट को 125 वोल्ट डीसी में दिष्टकारी करते हैं, जिससे स्थिर शक्ति परिवर्तन सुनिश्चित होता है। परिणामी डीसी वोल्टेज, P125V और R125V, बाह्य डायोड के माध्यम से डायोड-युग्मित होते हैं, जो भू-संदर्भ के सापेक्ष +62.5 वोल्ट और -62.5 वोल्ट के नाममात्र मानों को बनाए रखते हैं।

2 व्यापक घटक कवरेज: ईपीडीएम मॉड्यूल कई एक्साइटर बोर्ड्स को संबोधित करता है, जिनमें एक्साइटर गेट पल्स एम्पलीफायर बोर्ड्स (ईजीपीए), एक्साइटर टर्मिनल बोर्ड (एक्सटीबी) और एक्साइटर पावर सप्लाई मॉड्यूल्स (ईपीएसएम) शामिल हैं, जिससे व्यापक शक्ति आपूर्ति कवरेज सुनिश्चित होता है।

3 ग्राउंडिंग और सुरक्षा उपाय: स्थिरता और सुरक्षा सुनिश्चित करने के लिए, मॉड्यूल को विशिष्ट बोर्ड माउंटिंग छिद्रों के माध्यम से चेसिस और सुरक्षा ग्राउंड किया जाता है, जिससे विद्युत जोखिम कम होते हैं और सुचारू संचालन सुनिश्चित होता है।

4 सुविधाजनक शक्ति आउटपुट विशेषताएँ: एक्साइटर बोर्ड्स के लिए व्यक्तिगत शक्ति आउटपुट में फ्यूज़, ऑन/ऑफ टॉगल स्विच और हरे रंग के एलईडी संकेतक लगे होते हैं, जो उपयोगकर्ताओं को सुविधाजनक निगरानी और नियंत्रण विकल्प प्रदान करते हैं।

5 बिना रुकावट के कनेक्शन इंटरफ़ेस: JDACA1 और JDACA2 कनेक्टर्स एसी पावर स्रोतों को बाहरी DACA यूनिट्स से आसानी से कनेक्ट करने की अनुमति देते हैं, जिससे एक सुव्यवस्थित पावर वितरण प्रक्रिया पूरी होती है।

अन्य जानकारी

ग्राउंडिंग और माउंटिंग छेद

1. चार ग्राउंडेड माउंटिंग छेदों के साथ, यह मॉड्यूल स्थिर और सुरक्षित स्थापना सुनिश्चित करता है, जिससे विद्युत समस्याओं के जोखिम को कम किया जाता है।

2. यह मजबूत ग्राउंडिंग तंत्र संचालन के दौरान प्रणाली की स्थिरता और सुरक्षा को बढ़ाता है।

स्विच और फ्यूज़

1. सात स्विच और चौदह फ्यूज़ के साथ, EPDM मॉड्यूल पावर वितरण के लिए सूक्ष्म नियंत्रण और सुरक्षा प्रदान करता है।

2. प्रत्येक स्विच की रेटिंग 125 V dc और 6 A है, जो विभिन्न घटकों को पावर आउटपुट के सटीक नियंत्रण की सुविधा प्रदान करती है।

एलईडी संकेतक और समायोज्य जंपर

1. आठ एलईडी संकेतक पावर उपलब्धता और स्थिति के बारे में दृश्य प्रतिक्रिया प्रदान करते हैं, जिससे मॉड्यूल के संचालन की त्वरित और आसान निगरानी की जा सकती है।

2. इसके अतिरिक्त, समायोज्य जंपर (BJS) बाह्य संदर्भ वाले प्रणालियों में ग्राउंड संदर्भों को अलग करने के लिए लचीलापन प्रदान करता है, जिससे प्रणाली संगतता और अनुकूलन क्षमता में वृद्धि होती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200EPDMG1B IS200EPDMG1BAA क्या है?

उत्तर: IS200EPDMG1B IS200EPDMG1BAA एक एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल (EPDM) है जिसे GE द्वारा EX2100 श्रृंखला के भाग के रूप में विकसित किया गया है।

प्रश्न: IS200EPDMG1B IS200EPDMG1BAA एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल (EPDM) का प्राथमिक कार्य क्या है?

उत्तर: EPDM उत्तेजना नियंत्रण प्रणालियों में एक महत्वपूर्ण घटक के रूप में कार्य करता है, जो एक्साइटर के नियंत्रण, इनपुट/आउटपुट (I/O), और सुरक्षा बोर्ड्स को शक्ति वितरित करता है।

प्रश्न: IS200EPDMG1B IS200EPDMG1BAA EPDM मॉड्यूल को कैसे शक्ति प्रदान की जाती है?

उत्तर: यह मॉड्यूल स्टेशन बैटरी से 125 V DC आपूर्ति द्वारा संचालित होता है और इसमें निरंतर और विश्वसनीय संचालन सुनिश्चित करने के लिए एक या दो 120 V AC इनपुट्स को स्वीकार करने की क्षमता भी होती है।

प्रश्न: IS200EPDMG1B IS200EPDMG1BAA में कौन-कौन सी सुरक्षा विशेषताएँ शामिल हैं?

A: मॉड्यूल में अतिधारा सुरक्षा के लिए चौदह फ्यूज़, सटीक नियंत्रण के लिए सात स्विच और शक्ति की स्थिति और उपलब्धता के बारे में दृश्य प्रतिक्रिया प्रदान करने के लिए आठ LED संकेतक शामिल हैं।

Q: IS200EPDMG1B IS200EPDMG1BAA द्वारा कौन-कौन से कनेक्टिविटी विकल्प प्रदान किए जाते हैं?

A: EPDM एक 24-बिंदु टर्मिनल ब्लॉक और दस प्लग कनेक्टर प्रदान करता है, जो सभी 600 V AC या DC के लिए रेटेड हैं, जिससे विभिन्न सिस्टम घटकों के लिए सुरक्षित और विश्वसनीय कनेक्शन संभव होते हैं।
