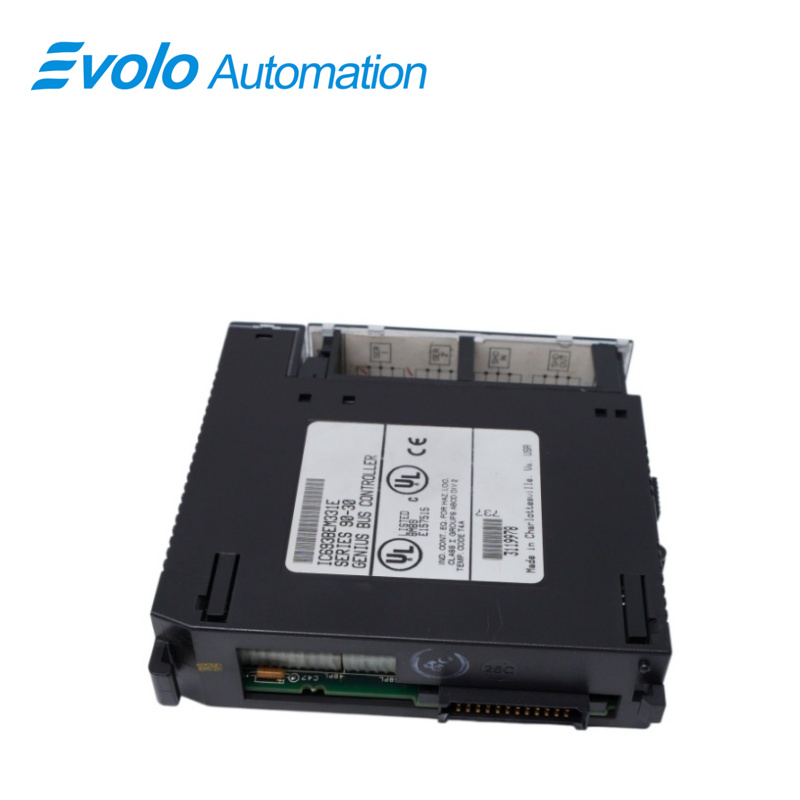

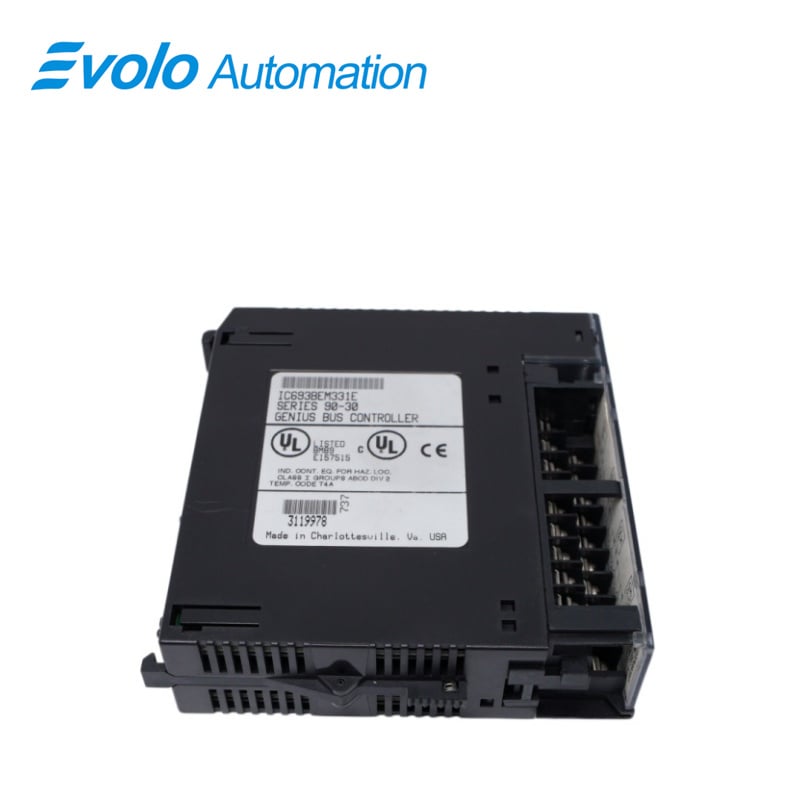

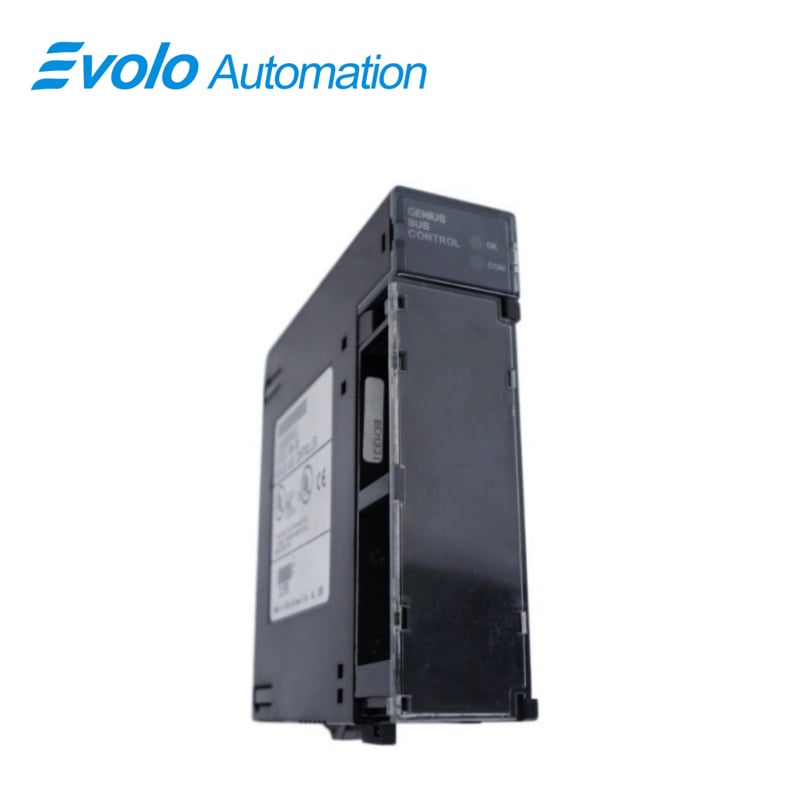

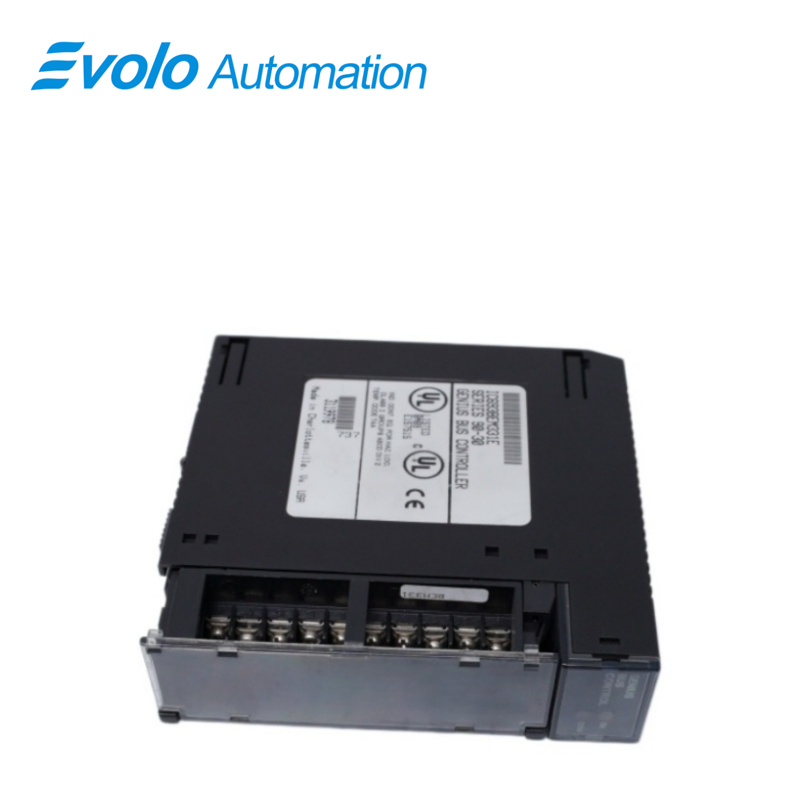

IC693BEM331 Genius-buscontroller

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC693BEM331
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De Series 90-30 Genius Bus Controller (GBC), catalogusnummer IC693BEM331, biedt de interface tussen een Series 90-30 PLC en een Genius I/O-seriële bus. De GBC ontvangt en verzendt besturingsgegevens van maximaal 128 bytes voor maximaal 31 apparaten op de Genius I/O-bus. Een Genius Bus Controller kan het volgende bedienen: Genius-blokken, die een interface bieden naar een breed scala aan discrete, analoge en speciaal doeleinden bestemde veldapparaten. Let op dat de eerder beschreven GCM- en GCM+-modules geen controle uitoefenen over Genius-blokken. Remote Drops, die bestaan uit Series 90-70 I/O-racks die via Remote I/O-scannermodules met de bus zijn verbonden. Elk van deze drops kan een willekeurige combinatie bevatten van discrete en analoge Series 90-70 I/O-modules, waardoor maximaal 128 bytes ingevoerde gegevens en 128 bytes uitgevoerde gegevens worden ondersteund. Field Control I/O-station, dat bestaat uit een Bus Interface Unit (BIU) en maximaal acht aanvullende Field Control-modules. De BIU zorgt voor intelligente verwerking, I/O-scanning en configuratie van functies voor het I/O-station.

Toepassingen

Staal- en metallurgische installaties: Gebruikt voor grote apparatuur zoals hoogovens en continu-gietmachines, waarmee verspreid over de installatie geplaatste Genius I/O-blokken (zoals de IC660-serie) worden verbonden met de centrale besturings-PLC.

Automobielproductie (lassen/verven): Maakt gebruik van de sterke fouttolerantie om synchronisatie tussen robots en transportbanden te behouden in complexe omgevingen met elektromagnetische interferentie.

Gemeentelijke waterzuiveringsinstallaties/pompestations: Bewaakt verspreide pompsets en peilmeetsystemen over grote afstanden, zonder dat op elk punt een CPU vereist is.

Papier- en drukindustrie: Realiseert onderlinge vergrendeling en synchronisatie van productieparameters tussen meerdere PLC’s via de Genius-bus.

Diagnostiek

Genius-blokken en andere apparaten op de bus melden automatisch storingen, alarmen en bepaalde andere

voorgedefinieerde voorwaarden naar de PLC. Tijdens elke bus-scan kan slechts één diagnosebericht worden verzonden. Als er al een foutbericht is verzonden (door een ander apparaat) tijdens die scan, bewaart een apparaat zijn eigen diagnosebericht tot de volgende beschikbare bus-scan.

als bijvoorbeeld het communicatietoken zich momenteel bij apparaat 3 bevindt en tegelijkertijd fouten optreden bij apparaten 3 en 4, kan apparaat 3 zijn diagnosebericht verzenden, mits er nog geen ander bericht is verzonden.

apparaat 4 moet ten minste één extra bus-scan wachten om zijn

diagnosebericht te verzenden.

De GBC slaat alle ontvangen diagnoseberichten op. Deze worden automatisch gelezen door de Series 90-

30 CPU. Vervolgens kunnen fouten worden weergegeven in de foutentabel met behulp van de programmeersoftware. Een Genius

Handbediende monitor moet worden gebruikt om de fouten uit de foutentabel te wissen.

Concurrentievoordeel

Uitzonderlijke diagnosecapaciteiten: De Genius-bus staat bekend om zijn zelfdiagnosecapaciteiten; GBC kan nauwkeurig melding doen van zekerautomaat-uitval, kortsluitingen of onderbroken stroomkringfouten in externe I/O-blokken.

Hoge interferentie-immuniteit: Door gebruik te maken van differentiële signaaltransmissie en krachtige foutcorrectiealgoritmes is het uiterst geschikt voor zware industriële omgevingen met sterke elektromagnetische interferentie (EMI).

Flexibele topologie: Ondersteunt master/slave-structuren en ondersteunt ook meerdere masters (Multi-Master) die gegevens uitwisselen op dezelfde bus.

Ondersteuning van redundantie: Systemen met hoge beschikbaarheid en automatische failover kunnen worden gebouwd met behulp van dubbele GBC-modules en redundante Genius-bussen.

Veelgestelde vragen

V: Is de IC693BEM331 voorzien van een garantie?
A: Ja, de IC693BEM331 wordt geleverd met een garantie van 1 jaar.

V: Wat is het maximale aantal apparaten dat de buscontrollermodule ondersteunt?
A: De IC693BEM331-buscontroller ondersteunt maximaal 31 apparaten.

V: Welke controllerplatforms ondersteunt de IC693BEM331?
A: De IC693BEM331 ondersteunt de besturingsreeksen Series 90-30, Series 90-70, Series 6 en Series 5.

V: Ondersteunt de IC693BEM331 configuratie met behulp van een handbediende monitor?
A: Ja. Alleen een Genius handbediende monitor kan worden gebruikt om dit apparaat lokaal te configureren.
