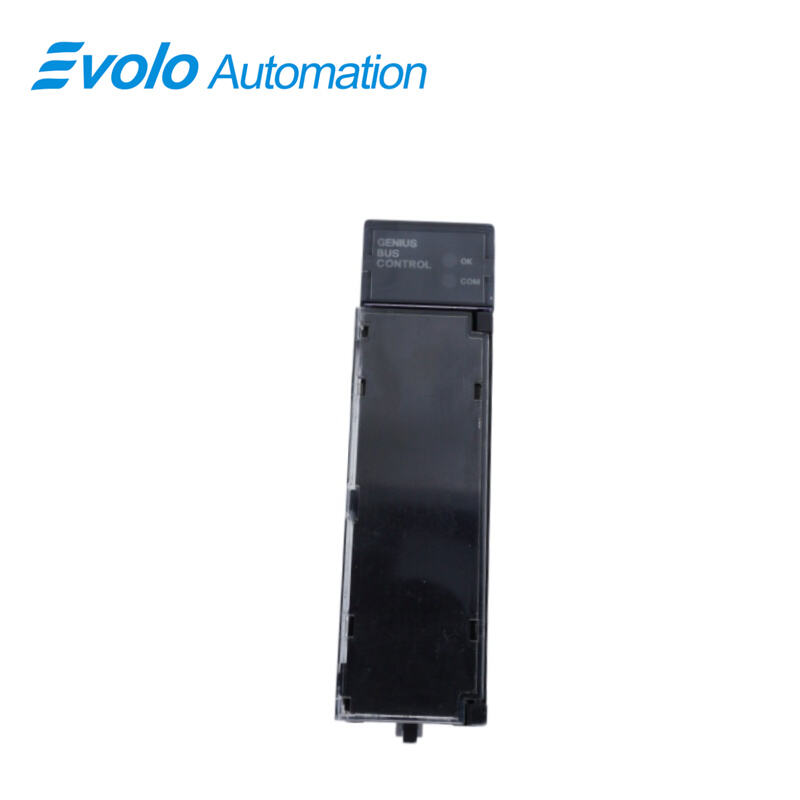

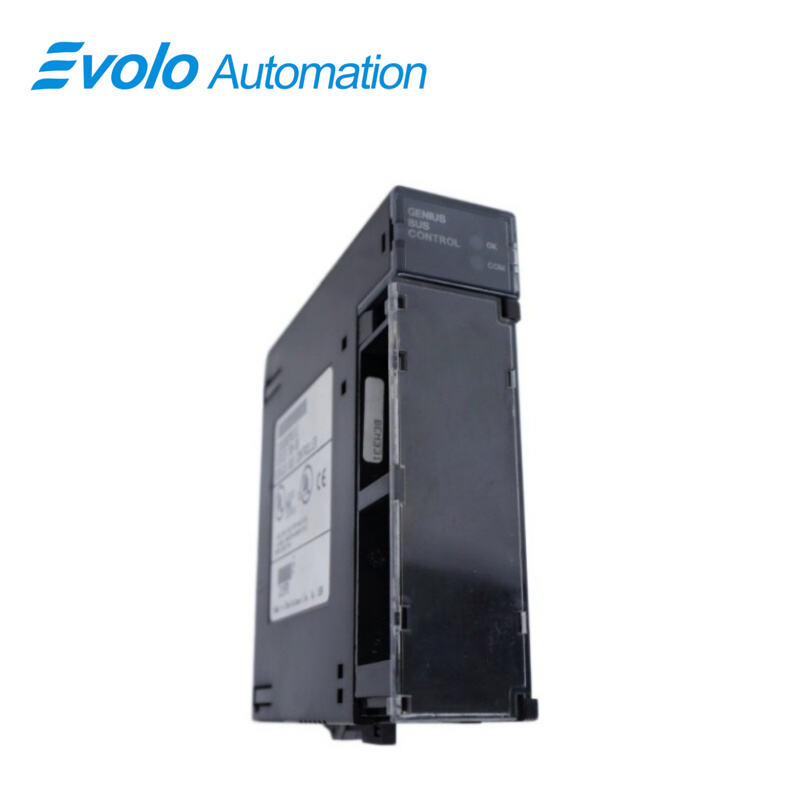

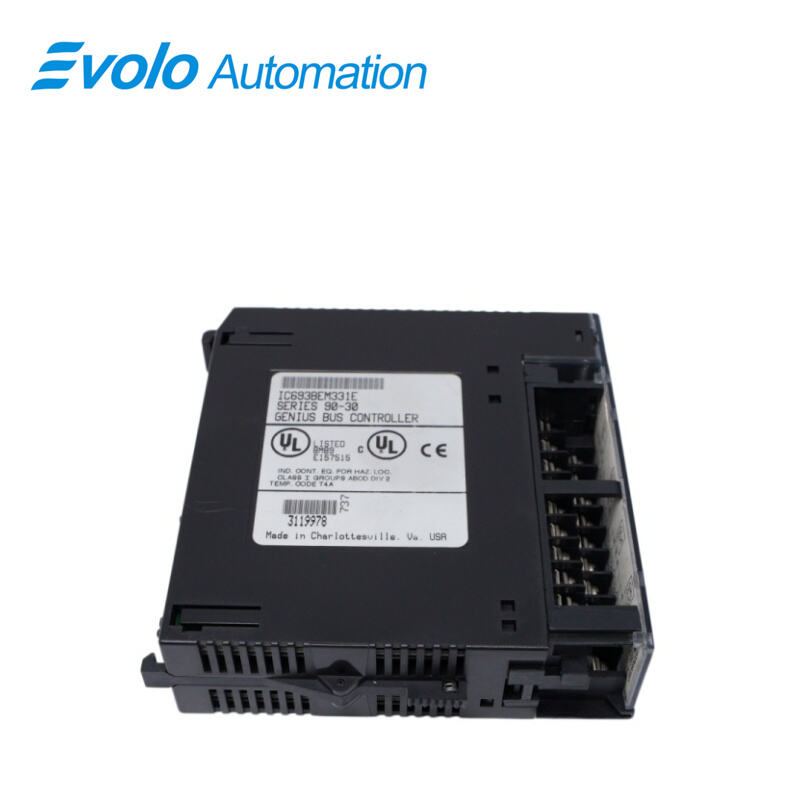

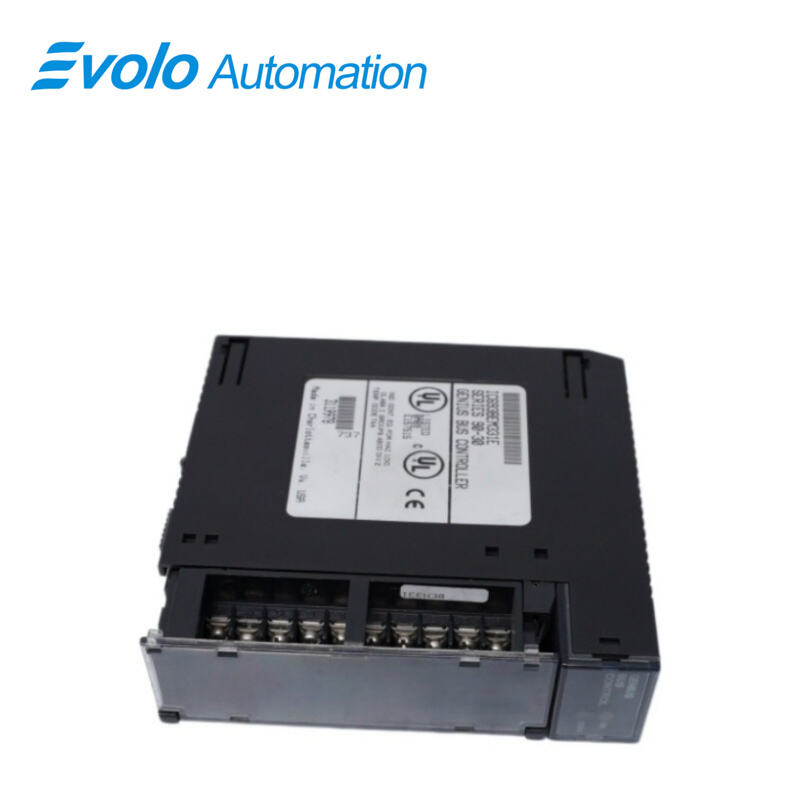

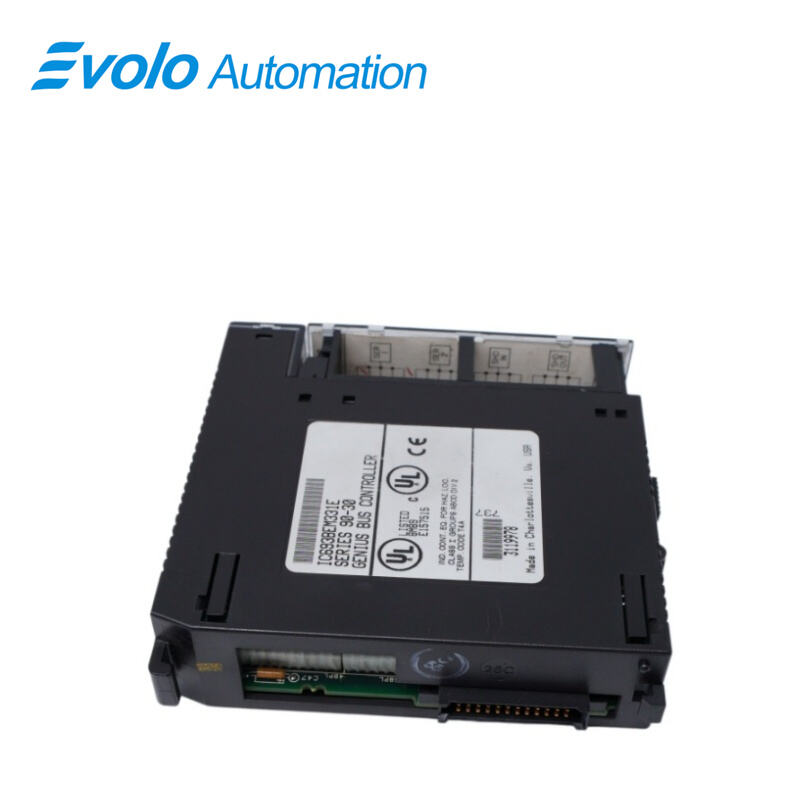

Controller bus Genius IC693BEM331

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IC693BEM331
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

Il controller di bus Genius serie 90-30 (GBC), numero di catalogo IC693BEM331, fornisce l'interfaccia tra un PLC serie 90-30 e un bus seriale Genius I/O. Il GBC riceve e trasmette dati di controllo fino a 128 byte per un massimo di 31 dispositivi sul bus Genius I/O. Un controller di bus Genius può gestire: blocchi Genius, che forniscono un'interfaccia verso un'ampia gamma di dispositivi di campo discreti, analogici e specializzati. Si noti che i moduli GCM e GCM+, descritti in precedenza, non sono in grado di controllare i blocchi Genius. Drop remoti, costituiti da rack I/O serie 90-70 interfacciati al bus tramite moduli scanner I/O remoti. Ciascuno di questi drop può contenere una combinazione qualsiasi di moduli I/O discreti e analogici serie 90-70, fornendo fino a 128 byte di dati di ingresso e 128 byte di dati di uscita. Stazione I/O di controllo di campo, composta da un'unità di interfaccia di bus (BIU) e fino a otto ulteriori moduli di controllo di campo. La BIU fornisce l'elaborazione intelligente, la scansione I/O e la configurazione delle funzionalità per la stazione I/O.

Applicazioni

Impianti siderurgici e metallurgici: utilizzati per grandi apparecchiature come altiforni e macchine per la colata continua, per collegare i blocchi I/O Genius (ad esempio la serie IC660) distribuiti in tutto l’impianto al PLC centrale di controllo.

Produzione automobilistica (saldatura/verniciatura): sfrutta la sua elevata tolleranza ai guasti per mantenere la sincronizzazione tra robot e nastri trasportatori in ambienti complessi caratterizzati da forti interferenze elettromagnetiche.

Impianti municipalizzati di trattamento acque/stazioni di pompaggio: monitora gruppi di pompe e sensori di livello distribuiti su lunghe distanze, senza richiedere una CPU in ciascun punto.

Industria della carta e della stampa: gestisce interblocchi e sincronizza i parametri di produzione tra più PLC tramite il bus Genius.

Diagnostica

I blocchi Genius e gli altri dispositivi connessi al bus segnalano automaticamente guasti, allarmi e alcuni altri

condizioni predefinite al PLC. Durante ogni scansione del bus può essere inviato un solo messaggio diagnostico. Se un messaggio di guasto è già stato inviato (da un altro dispositivo) durante tale scansione, il dispositivo memorizza il proprio messaggio diagnostico fino alla scansione successiva del bus disponibile. Ad esempio, se il token di comunicazione si trova attualmente al dispositivo 3 e contemporaneamente si verificano guasti ai dispositivi 3 e 4, il dispositivo 3 può inviare il proprio messaggio diagnostico, purché non sia già stato inviato alcun altro messaggio.

si verificano contemporaneamente ai dispositivi 3 e 4, il dispositivo 3 può inviare il proprio messaggio diagnostico, purché non sia già stato inviato alcun altro messaggio.

il dispositivo 4 deve attendere almeno una scansione ulteriore del bus per inviare il proprio

messaggio diagnostico.

Il GBC memorizza tutti i messaggi diagnostici che riceve. Vengono letti automaticamente dalla CPU della serie 90-

30. I guasti possono quindi essere visualizzati nella tabella dei guasti tramite il software di programmazione. Per cancellare i guasti dalla tabella dei guasti è necessario utilizzare un monitor portatile Genius.

Il monitor portatile Genius deve essere utilizzato per cancellare i guasti dalla tabella dei guasti.

Vantaggio competitivo

Capacità diagnostiche eccezionali: Il bus Genius è rinomato per le sue capacità di autodiagnosi; il modulo GBC può segnalare con precisione interruzioni dei fusibili, cortocircuiti o guasti da circuito aperto nei blocchi I/O remoti.

Elevata immunità alle interferenze: Grazie alla trasmissione di segnali differenziali e a potenti algoritmi di correzione degli errori, è estremamente adatto ad ambienti industriali gravosi caratterizzati da intensa interferenza elettromagnetica (EMI).

Topologia flessibile: Supporta architetture master/slave e consente inoltre a più master (Multi-Master) di scambiare dati sullo stesso bus.

Supporto della ridondanza: È possibile realizzare sistemi di failover ad alta disponibilità mediante l’impiego di due moduli GBC e di bus Genius ridondanti.

Domande frequenti

D: Il modulo IC693BEM331 è coperto da garanzia?
R: Sì, il modulo IC693BEM331 è coperto da una garanzia di 1 anno.

D: Qual è il numero massimo di dispositivi supportati dal modulo controller di bus?
R: Il modulo controller di bus IC693BEM331 supporta fino a 31 dispositivi.

D: Su quali piattaforme di controller opera il modulo IC693BEM331?
A: L'IC693BEM331 supporta le serie di controller Series 90-30, Series 90-70, Series 6 e Series 5.

D: L'IC693BEM331 supporta la configurazione tramite un monitor portatile?
R: Sì. Per configurare localmente questo dispositivo può essere utilizzato esclusivamente un monitor portatile Genius.
