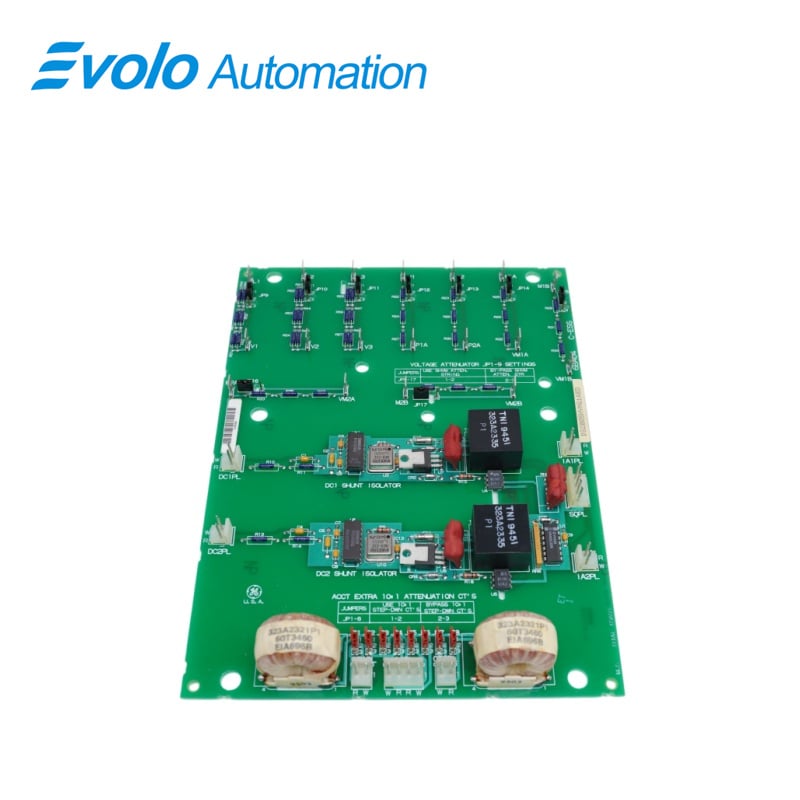

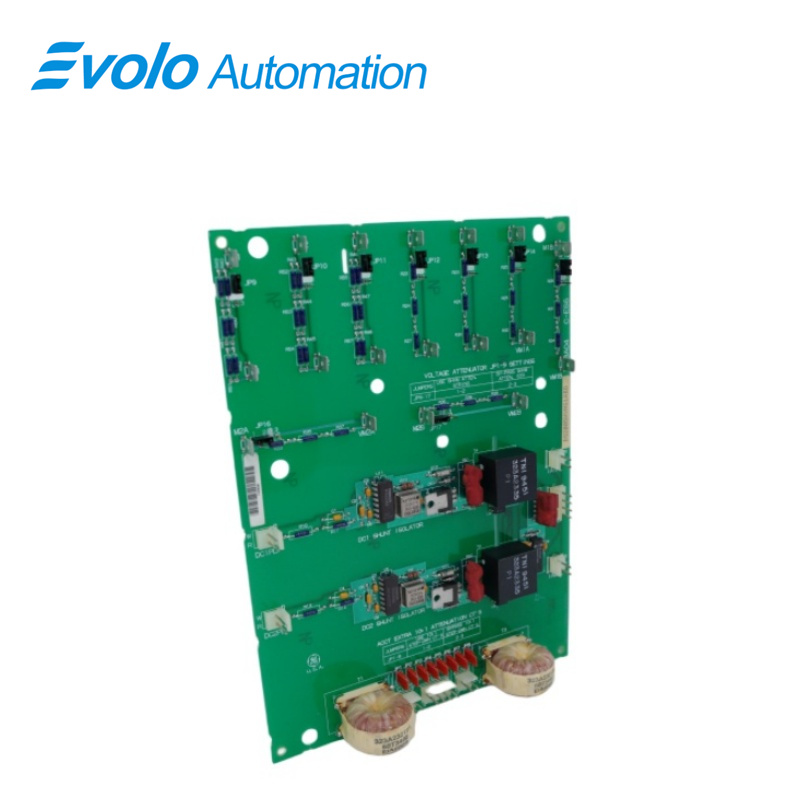

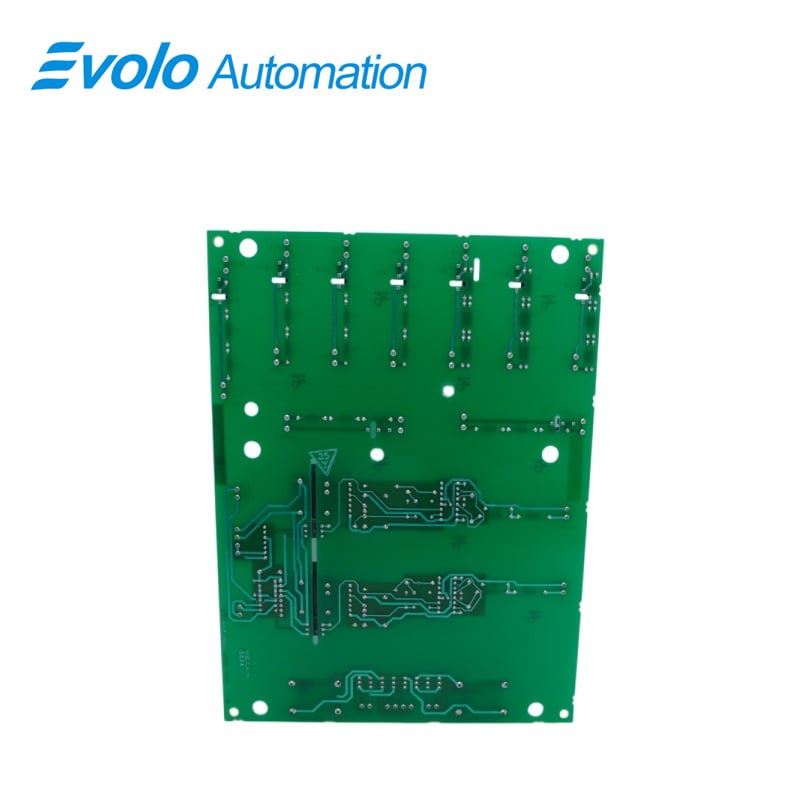

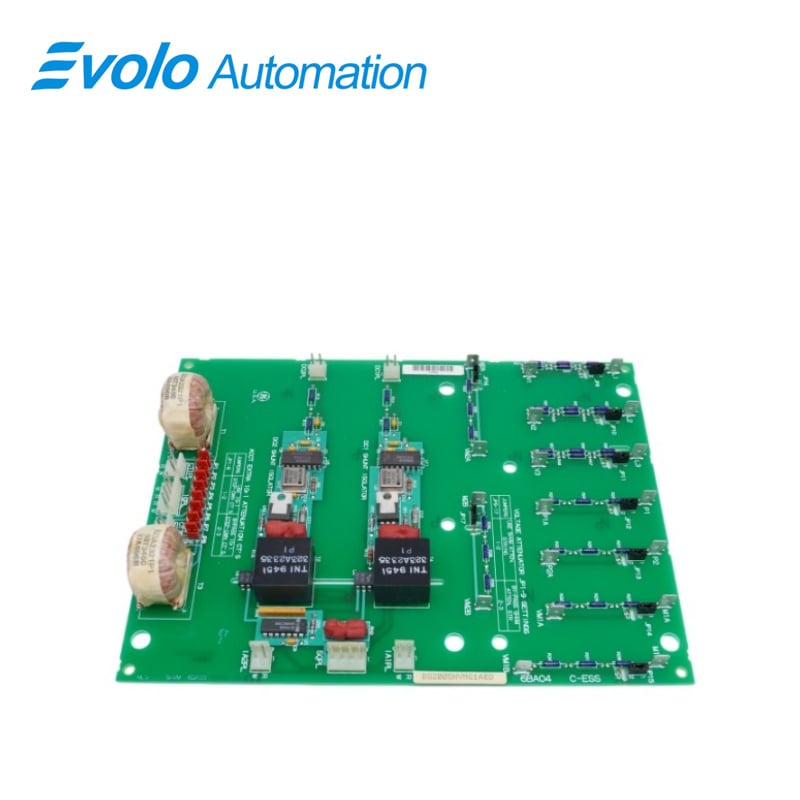

DS200SHVMG1AED SCR အမြင့်ဖိအား M-Frame အင်တာဖေးစ်ဘုတ်

အကြ overview

မူရင်းနေရာ:	အမေရိကန်ပြည်ထောင်စု
ဘရုံဒ်နာမည်:	Ge
မိုဒယ်နံပါတ်:	DS200SHVMG1AED
ပို့ဆောင်ရေးအသေးစိတ်များ:	မူရင်းအသစ် စက်ရုံဖြင့်ပိတ်ပေးထားခြင်း
ပို့ဆောင်မှုကာလ	၅-၇ ရက်
ငွေပေးချေရာသီးခြား:	T⁄T
ပျံ့နှံ့မှု:	စတော့ရှိသည်

သတ်မှတ်ချက်များ

ဖော်ပြချက်

DS200SHVMG1AED သည် General Electric မှ EX2000 အောက်တွင် ထုတ်လုပ်သည့် SCR အမြင့်ဖိအား M-Frame အင်တာဖေးစ်ဘုတ်ဖြစ်သည်။ SCR အမြင့်ဖိအား M-Frame အင်တာဖေးစ်ဘုတ် (SHVM) သည် M-frame ဒရိုက်ဖ်၏ SCR ဘရစ်ခ်မှ စီးကွင်းများကို DCFB သို့မဟုတ် SDCI ပါဝါစွမ်းအားပေးဘုတ်နှင့် PCCA ပါဝါကွန်နက်ကတ်တ်တွင် ချိတ်ဆက်ပေးသည်။

အသုံးပြုမှုများ

တာဘိုင်းန်ထိန်းချုပ်မှုစနစ် - ဓာတ်ငွေ့တာဘိုင်းန်၊ ရေနံတာဘိုင်းန်နှင့် လေတာဘိုင်းန်များ၏ အလိုအလျောက် ဒရိုက်ဖ်စုစည်းမှုနှင့် စွမ်းအင်စီမံခန့်ခွဲမှုအတွက် အဓိကအားဖြင့် အသုံးပြုသည်။

စက်မှုလျှပ်စီးဖေးလ်နှင့် ဒရိုက်ဖ် - GE အမှတ်တံဆိပ်ပါ ဖေးလ်န်များနှင့် အမျိုးမျိုးသော M-Frame DC/AC ဒရိုက်ဖ်များတွင် ကာဘွန်နေတ်များတွင် တပ်ဆင်ထားသည်။

စွမ်းအင်စီမံခန့်ခွဲမှု - စက်မှုအလိုအလျောက်စနစ်များတွင် အမြင့်ဖိအားဆိုင်နာများကို တည်ငြိမ်စွာရယူခြင်းနှင့် ပြန်လည်ပေးပို့ခြင်းကို တာဝန်ယူသည်။

လုပ်ဆောင်ချက်များ

၁။ ရှန့် (shunt) စိုက်ချိန်များ (-500 mV မှ +500 mV) ကို ဒီဖာရင်ရှယ်ဖရီကွမ်စီထွက်ပေါက်များ (0-500 kHz) အဖြစ်သို့ ပေးပို့ရန် DCFB သို့မဟုတ် SDCI ဘုတ်သို့ ပေးပို့သည်။

၂။ ဟာ့ဒ်ဝဲ ဂျမ်ပါရွေးချယ်နိုင်သော 10:1 လျှပ်စီးကြောင်း ထရာန်စ်ဖော်မာများကို ထည့်သွင်းထားပြီး လျှပ်စီးကြောင်း လျော့နည်းမှုစွမ်းရည်ကို ထပ်မံပေးစွမ်းသည်။

၃။ AC လိုင်း၊ မော်တော်မှုန်းအင်ဂျင် (motor armature) နှင့် SCR ဘရစ်ဂ် ဗို့အားများကို လျော့နည်းစေသည်။

၄။ SHVM ဘုတ်တွင် ကောင်ဖီဂျာရှင်လုပ်နိုင်သော ဂျမ်ပါများ၊ ဝိုင်ယ်ရင်းပလပ်ကြိုင်န်နေတာများနှင့် စတက်ကြိုင်နေတာများ (stab connectors) ပါဝင်သည်။

AC လျှပ်စီးကြောင်း ထရောန်စ်ဖော်မာ

လိုအပ်ပါက DS200SHVMG1AED SHVM board သည် အပြောင်းအလဲလျှပ်စစ်လိုင်းလျှပ်စီးများ (အဆင့် A နှင့်အဆင့် C) အတွက် 10:1 လျှပ်စစ်ထရန်စဖာမာ (CT) လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ်လျှပ်စစ် ဒီအသိမ့်ချမှုကို ပြောင်းနိုင်ပါတယ် SDCI နှင့် DCFB Power Supply Board များပေါ်ရှိ CT load resistors များသည် 144 mA ကျော်သော main line ACCT secondary current (rated dc current/ACCT ratio) ကိုကိုင်တွယ်ရန်အမှတ်မသတ်မှတ်ထားသောကြောင့်, 144 mA ထက်ပိုသော attenuation လိုအပ်သည်။ အဓိကလိုင်း ACCT ဒုတိယလျှပ်စီးက ၁၄၄ mA ထက်နည်းတဲ့အခါ လျှပ်စစ်လျှပ်စစ်လျှော့ချမှုကို ပိတ်ထားသင့်ပါတယ်။

အသုံးပြုမှု ဒေတာ

DS200SHVMG1AED SHVM board သည် high voltage interface board တစ်ခုဖြစ်ပြီး feedback voltage potential တွင် floating board hardware ကို အသုံးပြုထားသည်။ ထိန်းချုပ်မှု စွမ်းအင် ပိတ်ထားတောင်မှ ဘုတ်ကို အားမြင့်လှိုင်းတစ်ခု သုံးနိုင်တယ် Hardware အပြောင်းအလဲများ မလုပ်ခင် သို့မဟုတ် board ကို မပြောင်းခင်၊ အားမြင့် voltage input အားလုံးကိုလည်း လျှပ်စစ်ဓာတ်အား ပိတ်ထားရန် သေချာအောင်လုပ်ပါ။

မေးလေ့ရှိသောမေးခွန်းများ

Q: GE Mark V DS200SHVMG1AED ဆိုတာဘာလဲ

A: DS200SHVMG1AED သည် M-frame Drive SCR bridge မှ စိုက်ပုတ်မှုများကို DCFB သို့ ချိတ်ဆက်ပေးသည့် SCR အမြင့်ဖိအား M-Frame Interface Board ဖြစ်သည်။

Q: DS200SHVMG1AED M-Frame Interface Board သည် အဘယ်အရာအတွက် interface ကို ပေးစေသနည်း။

A: ဤပိုင်းသည် M-frame drive ၏ SCR bridge မှ လာသည့် စိုက်ပုတ်များအတွက် DCFB၊ SDCl နှင့် PCAA Power Connect Cards များသို့ interface အဖြစ် အသုံးပြုသည်။

Q: DS200SHVMG1AED SCR အမြင့်ဖိအား M-Frame Interface Board ၏ စျေးနှုန်းနှင့် ရနှိုင်မှုကို မည်သို့စစ်ဆေးရမည်နည်း။

A: ရောင်းအားဆိုင်ရာအတွက် ဂျွန်ယန်းထံ ဖုန်းဖြင့်ဆက်သွယ်ပါ။ (+86-18150117685) သို့မဟုတ် စျေးနှုန်းကောက်ချက်တောင်းခံပါ။
