अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
DS200SHVMG1AED |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
विशिष्टताएँ
|
PART NUMBER: |
DS200SHVMG1AED |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
उत्पाद प्रकार: |
एससीआर उच्च वोल्टेज एम-फ्रेम इंटरफ़ेस बोर्ड |
|
श्रृंखला: |
मार्क V |
|
मूल देश: |
अमेरिका |
|
कार्यात्मक संक्षिप्त नाम/संक्षेपण: |
SHVM |
|
कॉन्फ़िगर करने योग्य जंपर्स की संख्या: |
17 |
|
महत्वपूर्ण कनेक्टर: |
4 कनेक्टर |
|
एसी लाइन धाराएँ: |
10:1 धारा ट्रांसफॉर्मर कमी |
|
कार्यात्मक संशोधन 1: |
एक |
|
कार्यात्मक संशोधन 2: |
E |
|
कलाकृति कॉन्फ़िगरेशन संशोधन: |
डी |
विवरण

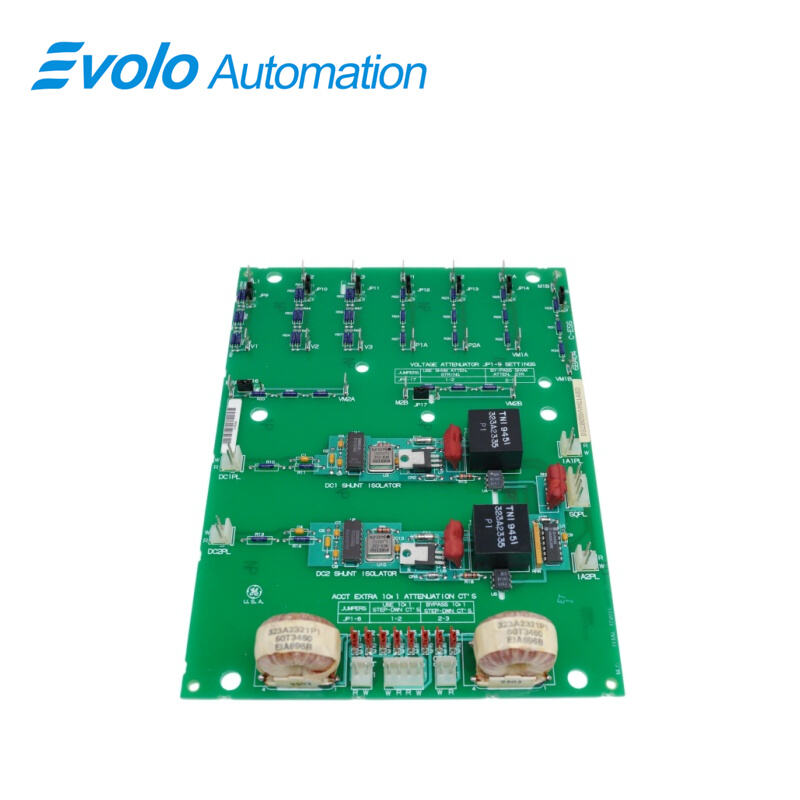

DS200SHVMG1AED एक SCR उच्च वोल्टेज एम-फ्रेम इंटरफ़ेस बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा EX2000 के अंतर्गत निर्मित किया गया है। SCR उच्च वोल्टेज एम-फ्रेम इंटरफ़ेस बोर्ड (SHVM) एम-फ्रेम ड्राइव के SCR ब्रिज से संकेतों को DCFB या SDCI पावर सप्लाई बोर्ड और PCCA पावर कनेक्ट कार्ड के साथ जोड़ता है।
अनुप्रयोग
टरबाइन नियंत्रण प्रणाली: मुख्य रूप से गैस टरबाइन, स्टीम टरबाइन और पवन टरबाइन के स्वचालित ड्राइव असेंबली और ऊर्जा प्रबंधन के लिए उपयोग किया जाता है।
औद्योगिक उत्तेजना और ड्राइव: GE ब्रांड के उत्तेजकों और विभिन्न एम-फ्रेम डीसी/एसी ड्राइव्स के लिए कैबिनेट में स्थापित किया गया।
ऊर्जा प्रबंधन: औद्योगिक स्वचालन नेटवर्क में उच्च वोल्टेज संकेतों के स्थिर अधिग्रहण और प्रतिक्रिया के लिए उत्तरदायी।
कार्य
1. शंट संकेतों (-500 mV से +500 mV) को अंतराल आवृत्ति आउटपुट (0–500 kHz) में परिवर्तित करता है जो DCFB या SDCI बोर्ड को भेजे जाते हैं।
2. हार्डवेयर जम्पर के द्वारा चयनीय 10:1 धारा ट्रांसफॉर्मरों को शामिल करता है, जो अतिरिक्त धारा कमी क्षमता प्रदान करते हैं।
3. प्रत्यावर्ती धारा (एसी) लाइन, मोटर आर्मेचर और एससीआर ब्रिज वोल्टेज की कमी प्रदान करता है।
4. एसएचवीएम बोर्ड में कॉन्फ़िगर करने योग्य जम्पर, वायरिंग प्लग कनेक्टर और स्टैब कनेक्टर शामिल हैं, जो बोर्ड के भाग हैं।
एसी धारा ट्रांसफॉर्मर
यदि आवश्यक हो, तो DS200SHVMG1AED एसएचवीएम बोर्ड प्रत्यावर्ती धारा (एसी) लाइन धाराओं (फेज A और फेज C) के लिए 10:1 धारा ट्रांसफॉर्मर (सीटी) कमी प्रदान करता है। यह कमी स्विच करने योग्य है। चूँकि एसडीसीआई और डीसीएफबी पावर सप्लाई बोर्ड्स पर सीटी बर्डन प्रतिरोधकों को 144 mA से अधिक मुख्य लाइन एसीसीटी द्वितीयक धारा (रेटेड डीसी धारा/एसीसीटी अनुपात) सहन करने के लिए रेटेड नहीं किया गया है, अतः 144 mA से ऊपर की धारा के लिए कमी आवश्यक है। जब मुख्य लाइन एसीसीटी द्वितीयक धारा 144 mA से कम होती है, तो कमी को बंद कर देना चाहिए।
अनुप्रयोग डेटा
DS200SHVMG1AED SHVM बोर्ड एक उच्च वोल्टेज इंटरफ़ेस बोर्ड है जिसमें फीडबैक वोल्टेज के संभावित मान पर फ्लोटिंग बोर्ड हार्डवेयर है। यहाँ तक कि जब नियंत्रण शक्ति बंद कर दी जाती है, तो भी बोर्ड पर उच्च वोल्टेज लगाया जा सकता है। कोई भी हार्डवेयर परिवर्तन करने या बोर्ड को बदलने से पहले सुनिश्चित करें कि सभी उच्च वोल्टेज इनपुट भी डी-एनर्जाइज़्ड कर दिए गए हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: GE Mark V DS200SHVMG1AED क्या है?
उत्तर: DS200SHVMG1AED एक SCR उच्च वोल्टेज M-फ्रेम इंटरफ़ेस बोर्ड है जो M-फ्रेम ड्राइव SCR ब्रिज से संकेतों के लिए DCFB के साथ इंटरफ़ेस प्रदान करता है।
प्रश्न: DS200SHVMG1AED M-फ्रेम इंटरफ़ेस बोर्ड किन संकेतों के लिए इंटरफ़ेस प्रदान करता है?
उत्तर: यह M-फ्रेम ड्राइव के SCR ब्रिज से आने वाले संकेतों के लिए DCFB, SDCl और PCAA पावर कनेक्ट कार्ड्स के साथ इंटरफ़ेस के रूप में कार्य करता है।
प्रश्न: DS200SHVMG1AED SCR उच्च वोल्टेज M-फ्रेम इंटरफ़ेस बोर्ड की कीमत और उपलब्धता की जाँच कैसे करें?
उत्तर: कृपया बिक्री के लिए जॉन यांग से +86-18150117685 पर संपर्क करें या एक कोटेशन के लिए अनुरोध करें।
