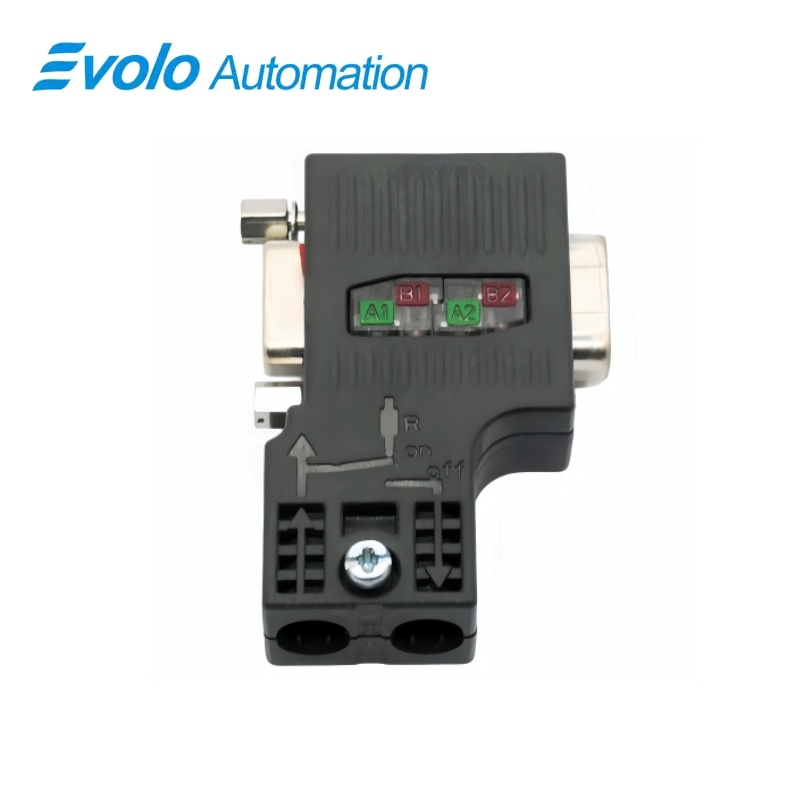

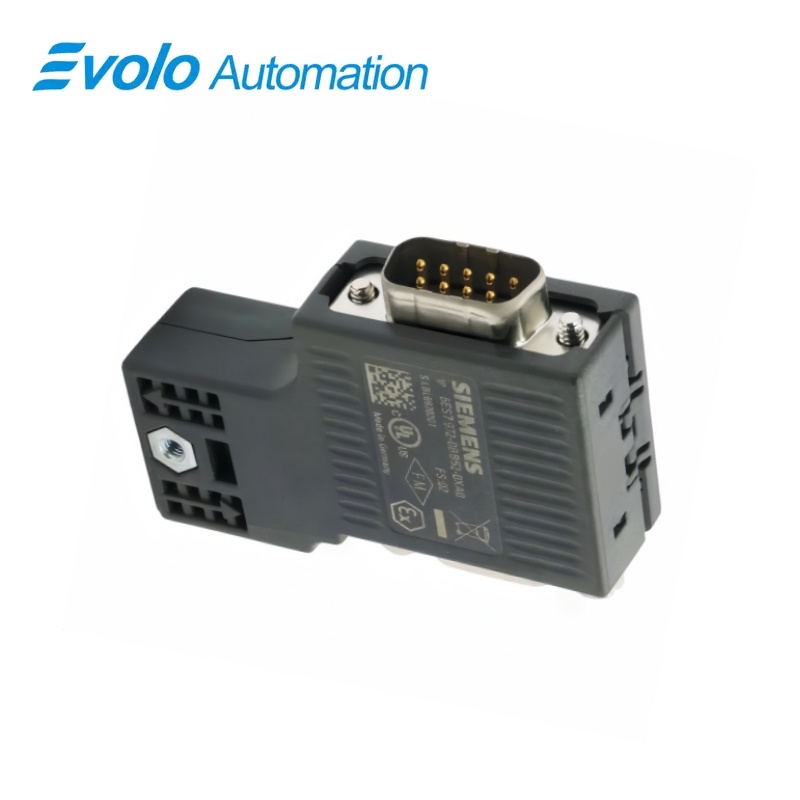

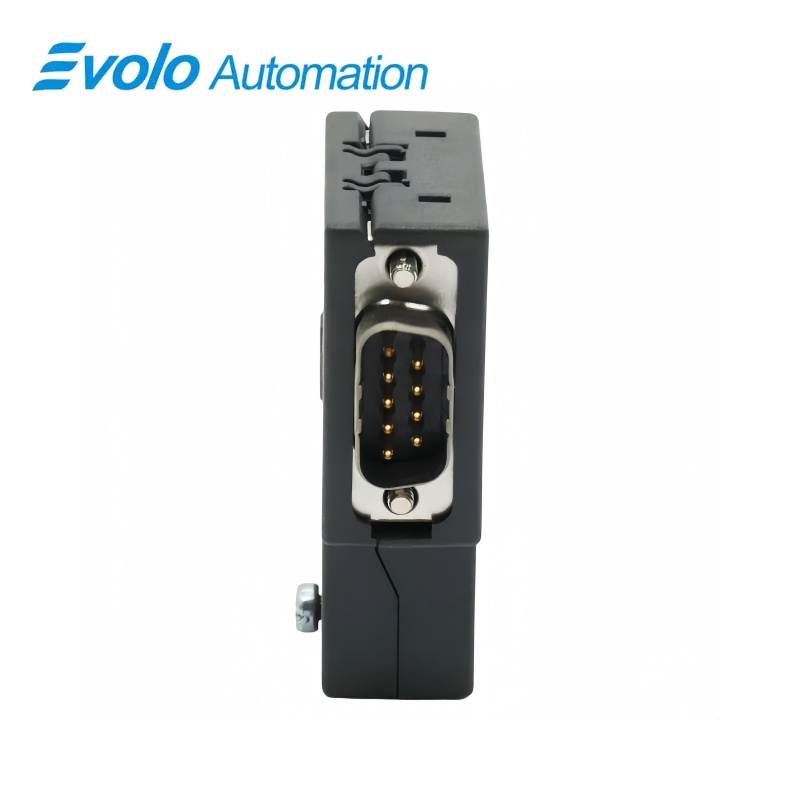

Siemens 6ES7972-0BB52-0XA0 SIMATIC PROFIBUS Penyambung FastConnect 90° dengan Soket PG

Gambaran Umum

SIEMENS SIMATIC PROFIBUS

6ES7972-0BB52-0XA0 SIMATIC PROFIBUS Penyambung FastConnect 90° dengan soket PG

Penyambung PROFIBUS FastConnect 90° dengan dua lubang masuk kabel, antara muka peranti D-sub 9-pin dan soket PG berasingan.

Sekilas pandang

Jenama	SIEMENS
Model	6ES7972-0BB52-0XA0
Jenis Produk	Penyambung bas RS485
Fungsi Utama	Menyambung suatu stesen ke bas PROFIBUS
Aplikasi	Rangkaian PROFIBUS elektrik

Pemasangan FastConnect

Sesentuh anjakan penebat menghentikan kabel FC PROFIBUS dua-teras.

Penamat segmen

Suatu suis gelongsor menyambung gabungan perintang terbina dalam.

Akses perkhidmatan

Soket PG menyediakan sambungan peranti pengaturcaraan pada palam bas.

Gambaran Produk

6ES7972-0BB52-0XA0 menyambungkan stesen PROFIBUS ke bas elektrik menggunakan kenalan pemindahan penebat FastConnect dan saluran kabel 90°.

Penyambung ini menyediakan dua sambungan kabel bas, perintang penghentian boleh alih yang terbina dalam dan soket PG, dengan kedudukan suis penghentian juga mempengaruhi kesinambungan ke stesen-stesen hilir.

Fokus tempahan: Padankan kabel PROFIBUS FC, lalukan talian masuk dan keluar dengan betul, dan tetapkan penghentian mengikut kedudukan penyambung dalam segmen bas.

Fungsi Utama

Hentikan kabel tanpa mengupas wayar secara berasingan

Masukkan konduktor hijau dan merah sepenuhnya ke dalam penutup kenalan terbuka dan tutup penutup sepenuhnya untuk membuat sambungan FastConnect.

Tukar rangkaian perintang hujung segmen

Gabungan perintang terbina dalam dipilih melalui suis gelongsor, dan menetapkan suis ke ON akan memutuskan laluan PROFIBUS ke stesen-stesen lain pada titik tersebut.

Kekalkan sambungan perisai dan perkhidmatan

Perisai kabel yang terdedah terletak di atas elemen sentuh penyambung, manakala soket PG menyediakan antara muka pengaturcaraan tambahan.

Spesifikasi Rasmi

Kadar Data PROFIBUS	9.6 kbit/s–12 Mbit/s
Sambungan Kabel Bus	2
Antara Muka Peranti	1 × Penyambung D-sub 9-pin
Penghentian Kabel	Sentuh pemisah penebat bersepadu untuk kabel pemasangan PROFIBUS FC dua-teras
Sudut keluar kabel	90°
Penamatan Bas	Gabungan perintang terkamir yang dipilih melalui suis gelongsor
Sambungan PG	Soket PG tambahan
Kes dan Penguncian	Kes plastik; kuncian skru
Dimensi (Lebar × Tinggi × Kedalaman)	15.8 × 59 × 35.6 mm
Berat Bersih	45 g
Suhu ambien operasi	−25 hingga +60 °C
Suhu penyimpanan dan pengangkutan	−40 hingga +70 °C
Tahap perlindungan	IP20
Pelepasan tegangan kabel	Bersepadu
Kandungan Silikon	Bebas Silikon
Ketahanan Sentuh Pemisah Penebat	10 kitaran penamatan

Sumber rasmi: Lembaran data produk Siemens · Manual peralatan pemateri PROFIBUS Siemens

Soalan Lazim

Mengapa menukar 6ES7972-0BB52-0XA0 ke kedudukan ON mengganggu komunikasi ke stesen-stesen berikutnya?

Kedudukan ON menyambungkan perintang penghenti dan memutuskan sambungan PROFIBUS ke stesen-stesen lain pada titik tersebut.

Bolehkah saya menyambung semula hujung dawai yang sama yang telah dipotong dalam 6ES7972-0BB52-0XA0 selepas membuka kenalan?

Suatu dawai yang telah disambung sebelum ini mesti dipotong semula sebelum disambung semula ke kenalan pemisah penebat.

Berapa banyak kitaran penyambungan semula yang direka bentuk untuk kenalan dalam 6ES7972-0BB52-0XA0?

Terminal pemisah penebat direka bentuk untuk sepuluh kitaran penghentian.

Di manakah perisai kabel harus bersentuhan dengan 6ES7972-0BB52-0XA0?

Perisai yang telah dikupas mesti benar-benar telanjang di bahagian yang bersentuhan dengan elemen sentuhan perisai penyambung.

Sejauh manakah saya perlu menolak konduktor ke dalam penutup kenalan 6ES7972-0BB52-0XA0?

Masukkan dawai hijau dan merah sejauh mungkin, kemudian tekan penutup kenalan sehingga tertutup sepenuhnya.

Bolehkah saya menggunakan sambungan PG secara langsung pada 6ES7972-0BB52-0XA0?

Penyambung ini mempunyai soket PG berasingan untuk sambungan peranti pengaturcara.

Apakah sudut pemanduan kabel yang perlu saya sediakan di belakang stesen semasa memasang 6ES7972-0BB52-0XA0?

Penyambung ini mempunyai saluran keluar kabel 90° dan kedalaman badan sebanyak 35.6 mm.

Nota Keserasian & Tempahan

Sebelum menempah 6ES7972-0BB52-0XA0: Pilih versi dengan soket PG, gunakan kabel PROFIBUS FC dua teras yang betul, dan ambil kira arah kabel, sentuhan perisai serta penamatan segmen semasa pemasangan.

Senarai Semak Keserasian untuk 6ES7972-0BB52-0XA0

• Gunakan kabel pemasangan PROFIBUS FastConnect dua teras yang serasi dan susunan penyediaan kabel yang dispesifikasikan.
• Masukkan kedua-dua konduktor sepenuhnya, tutup penutup sentuhan pemindahan penebat sepenuhnya dan kencangkan bekas.
• Pastikan perisai kabel yang tidak bertebal menyentuh elemen perisai yang ditetapkan.
• Tetapkan suis perintang terkamput bagi kedudukan segmen, dengan mengambil kira pemutusan laluan PROFIBUS keluar apabila DALAM keadaan HIDUP.
• Untuk penyambungan semula, potong hujung kabel yang sebelumnya telah diputuskan dan pastikan tetap berada dalam had sepuluh kitaran sentuhan.
