Gambaran Keseluruhan
Tempat Asal: |
Sweden |
Nama Jenama: |
ABB |
Nombor Model: |
S200-OE4 S200OE4 |
Butir-butir Pemakanan: |
Baru Asal, Disediakan Kilang |
Masa Penghantaran: |
5-7 hari |
Syarat Pembayaran: |
T/T |
Kemampuan Bekalan: |
Dalam stok |
Spesifikasi
|
Parameter |
Nilai |
|
Model |
S200-OE4 S200OE4 |
|
Jenis Produk |
Unit Keluaran Analisis |
|
Dimensi |
9.3 x 5.4 x 4.8 cm |
|
Berat |
0.1 kg |
|
Bilangan Keluaran |
4 |
|
Pemisahan galvanik |
Ya (melalui optokopler) |
|
Penunjuk Status |
1 x LED Hijau (PWR) |
|
Resolusi |
12-bit + tanda |
|
Julat Kuaran Keluaran |
4–20 mA / 0–20 mA |
|
Julat tekanan output |
2–10 V DC / ±10 V DC / 0–10 V DC |
|
Penapis |
Tapis lulus-rendah tertib pertama, pemalar masa 24 ms |
|
Beban Arus pada Keluaran Voltan |
≤3 mA |
|
Beban Resistan (Keluaran mA) |
15–750 Ω |
|
Non-lineariti |
≤0.1% |
|
Ketepatan (Voltan) |
±0.13% FS @ 25°C |
|
Ketepatan (Arus) |
±0.43% FS @ 25°C |
|
Hanyutan Suhu (Voltan) |
±0.005% FS/°C |
|
Hanyutan Suhu (Arus) |
±0.007% FS/°C |
|
Voltan pengasingan |
850 V DC (1 s, loji ke sistem) |
|
Penggunaan Arus Bas Dalaman |
≤20 mA |
|
Disipasi kuasa |
4.5 W @ 31.2 V DC maksimum |
|
Bekalan kuasa luaran |
24 V DC (19.2–31.2 V DC) |
|
Pasokan semasa |
70 mA @ 24 V DC (tidak termasuk keluaran) |
|
Suhu operasi |
0 °C hingga +55 °C |
|
Suhu penyimpanan |
-40 °C hingga +85 °C |
|
Kelembapan (Beroperasi) |
5–95% tanpa kondensasi |
|
Kelembapan (Penyimpanan) |
5–80% tanpa kondensasi |
|
Kod Identiti Unit |
1125 (heksadesimal) |
|
Kod kunci backplane |
4 |
Penerangan

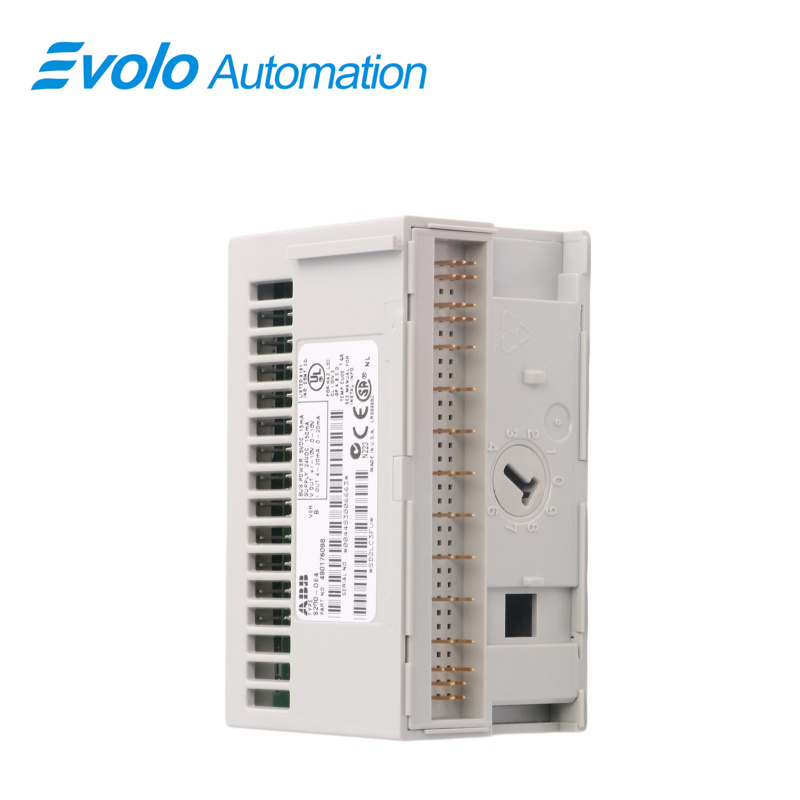

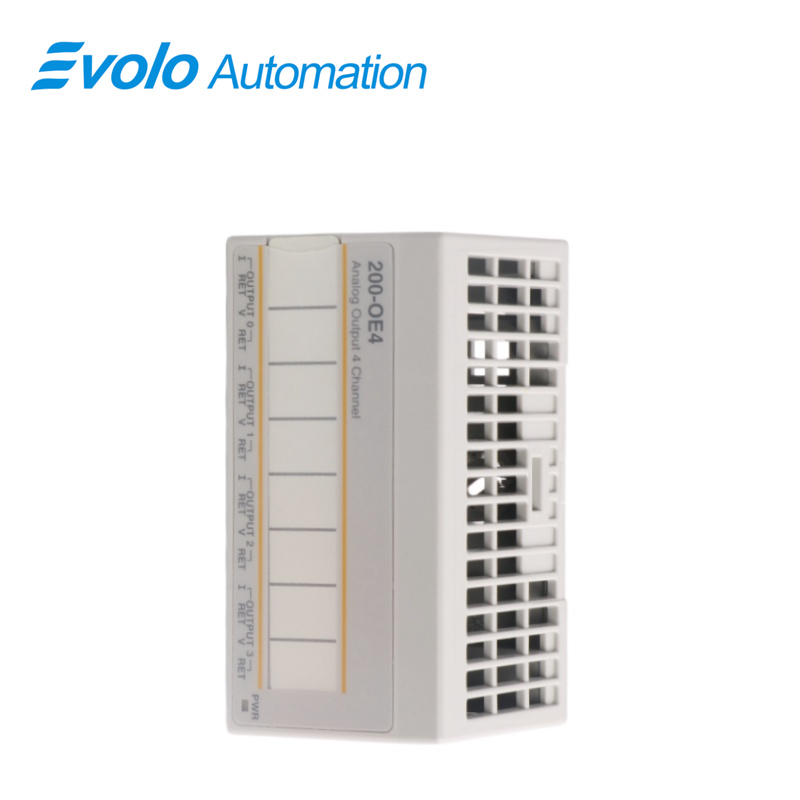

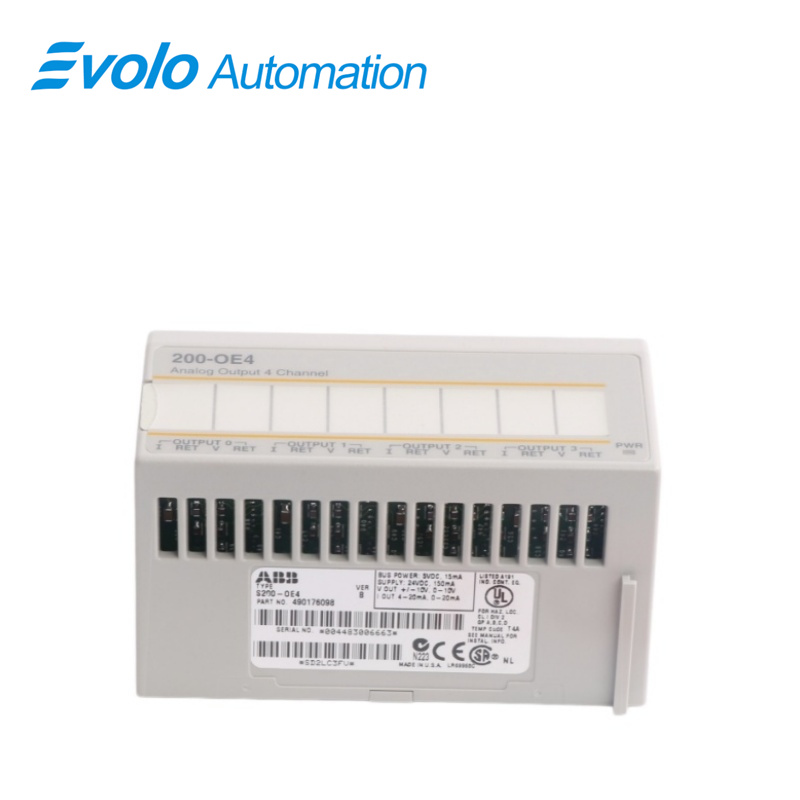

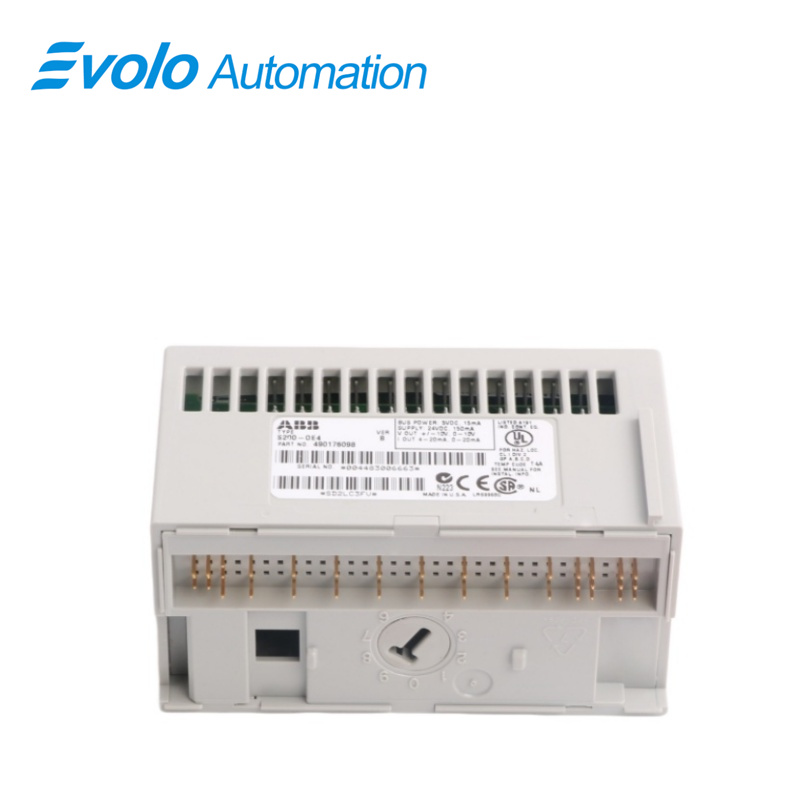

ABB S200-OE4 S200OE4 ialah modul keluaran analog yang direka khas untuk sistem kawalan teragih Satt (DCS) dan pengawal berkaitan (seperti Advant Controller 250, SattCon 200, dll.). Ia menukar arahan digital kepada isyarat fizikal secara tepat untuk menggerakkan injap kawalan, penukar frekuensi, dan penggerak lain.
Aplikasi
Loji petrokimia: Digunakan untuk mengawal pembukaan injap pengatur dan mengekalkan tekanan reaktor atau paras cecair.
Loji kertas dan pembungkusan: Digunakan untuk memacu penukar frekuensi bagi menyesuaikan kelajuan motor pada bahagian dawai mesin kertas dan bahagian pengeringan.
Loji makanan dan minuman: Digunakan secara masa nyata untuk menyesuaikan kuasa output pemanas berdasarkan isyarat suapan balik semasa proses pensterilan.
Loji rawatan air: Digunakan untuk menyesuaikan dos pam dos dan frekuensi penukar frekuensi pam air.
Loji pengeluaran simen: Digunakan untuk kawalan analog berketepatan tinggi terhadap aktuator damper dan sistem penyuapan.
Menyelesaikan masalah
LED PWR tidak menyala
Pengukuran:
1. Semak +24 V DC.
2. Semak penyambungan wayar ke +24 V DC.
Sistem telah mengesan putus dalam gelung 4–20 mA.
Pengukuran:
1. Periksa pemasangan kabel dan sambungan.
2. Semak sama ada penapis talian kuasa telah dipasang pada bekalan kuasa.
3. Semak sama ada kabel berpasangan terpilin berperisai telah disambungkan untuk isyarat I/O.
4. Semak aktuator.
5. Semak nilai di unit asas terminal.(1)
6. Semak sama ada jenis output yang betul telah dipilih dalam program konfigurasi perkakasan.
7. Gantikan unit tersebut.
Nilai analog yang salah telah berlaku pada aktuator
Pengukuran:
1. Semak nilai di unit asas terminal(1).
2. Semak sama ada jenis output yang betul telah dipilih dalam program konfigurasi perkakasan.
3. Gantikan unit tersebut.
Ciri-ciri
Penggantian di bawah kuasa sistem
Kelulusan CE dan UL
Fungsi yang boleh dikonfigurasikan melalui perisian
Pengkodan mekanikal untuk penggantian yang selamat
Fungsi keselamatan pada output dalam konfigurasi jauh
Pelbagai pilihan penamatan
Unit I/O yang sama dalam konfigurasi pusat dan jauh
Sesuai dengan I/O 200C
Soalan Lazim
Soalan 1: Adakah S200-OE4 S200OE4 sokong keluaran voltan dan arus bercampur?
Ya. Setiap saluran biasanya boleh dikonfigurasikan secara bebas dalam perisian untuk mod arus (contohnya, 4–20mA) atau voltan (contohnya, 0–10V).
Soalan 2: Apa maksudnya apabila lampu penunjuk pada S200-OE4 S200OE4 panel modul dimatikan?
Ini biasanya menunjukkan bahawa modul tidak menerima komunikasi bas sistem atau berlaku kegagalan bekalan kuasa luaran. Sila semak isyarat bekalan kuasa 24V dari unit asas terlebih dahulu.
Soalan 3: Mengapa output yang diukur hanya 0 mA pada S200-OE4 S200OE4 , tetapi perisian menunjukkan output?
Ini mungkin disebabkan oleh putusnya litar luaran atau pengoksidaan jari-jari emas yang menghubungkan tapak ke modul. Cuba pasang semula modul atau periksa impedans beban luaran.
Soalan 4: Beban berapa ohm yang boleh dipacu oleh S200-OE4 S200OE4 ?
Dalam mod arus, ia biasanya menyokong impedans litar maksimum sebanyak 500–600 ohm, bergantung kepada voltan bekalan kuasa luaran.
Soalan 5: Adakah saya boleh menyambung output S200-OE4 S200OE4 dengan kabel biasa?
Kabel berpintal berperisai mesti digunakan untuk mengelakkan gangguan hingar elektromagnetik di persekitaran kilang terhadap ketepatan isyarat output analog.
