Gambaran Keseluruhan
Tempat Asal: |
Sweden |
Nama Jenama: |
ABB |
Nombor Model: |
RXPDK21H 1MRK000844-BB |
Butir-butir Pemakanan: |
Baru Asal, Disediakan Kilang |
Masa Penghantaran: |
5-7 hari |
Syarat Pembayaran: |
T/T |
Kemampuan Bekalan: |
Dalam stok |
Spesifikasi
|
Parameter |
Nilai |
|
Model |
RXPDK21H 1MRK000844-BB |
|
Jenis Produk |
Relai Arus Lebih Berarah |
|
Voltan Aplikasi |
Sehingga 690 V AC / 415 V DC |
|
Bekalan Kuasa |
AC 24 V / DC 24 V |
|
Suhu operasi |
-25 °C hingga +70 °C |
|
Kadar Rele |
3 A, 250 V AC / 30 V DC |
|
Bilangan saluran |
2 |
|
Masa tindak balas |
< 1 ms |
|
Ketahap Pelindungan |
Kelas I / II |
|
Antara Muka Komunikasi |
Modbus RTU |
|
Jenis kemudahan |
Pemasangan pada Panel |
Penerangan

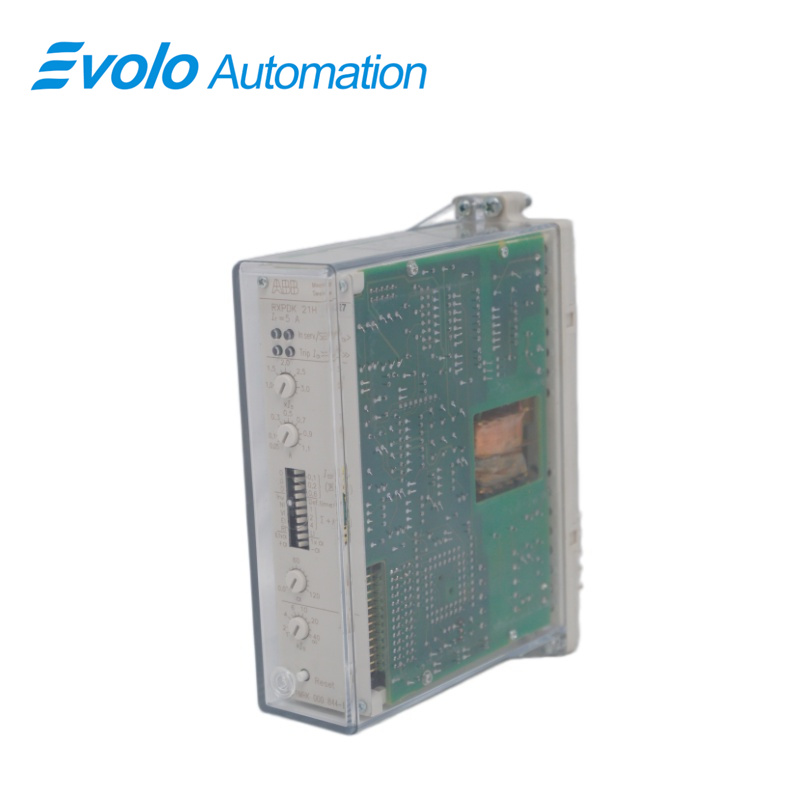

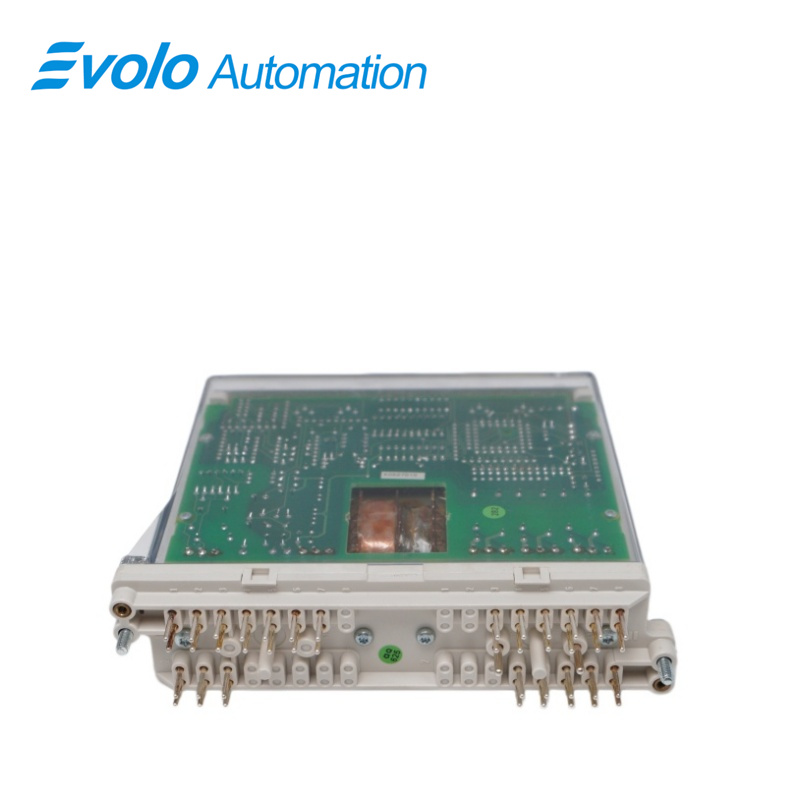

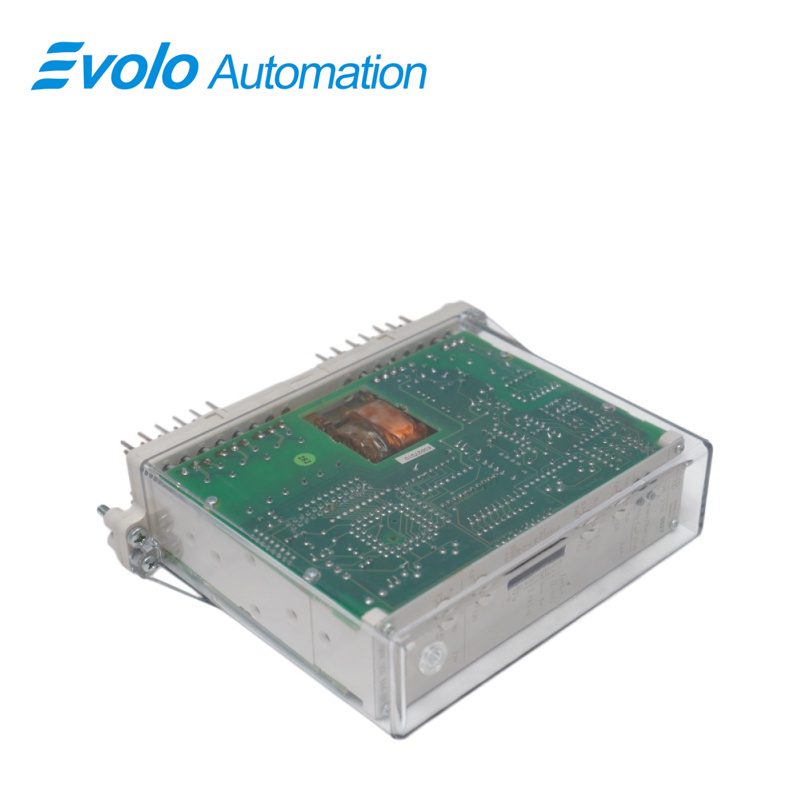

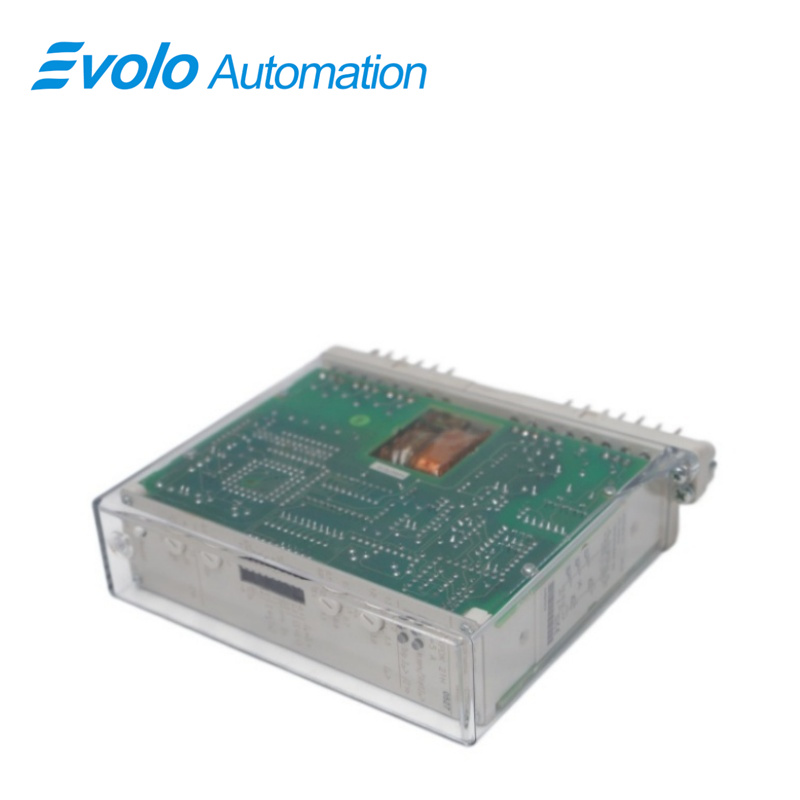

ABB RXPDK21H 1MRK000844-BB relai arus lebih berarah merupakan peranti kawalan industri berprestasi tinggi yang terutamanya digunakan untuk perlindungan arus lebih dan pengesanan kearah arus dalam sistem kuasa. Ia mengenal pasti arah arus secara tepat, memberikan perlindungan arus lebih yang boleh dipercayai.
Aplikasi
Stesen Pengagihan/Loji: Untuk perlindungan berarah pada saluran pengagihan selari dalam rangkaian pengagihan voltan tinggi/voltan sederhana.
Loji Tenaga Termal: Untuk perlindungan interlocking logik pada sistem kuasa bantu loji dan saluran penjana.
Loji Petrokimia: Untuk memutuskan litar kuasa yang sensitif terhadap arah bekalan kuasa dalam proses pengeluaran berterusan.
Loji Peleburan Keluli: Untuk perlindungan transformer kuasa dan motor di bawah keadaan beban tinggi.
Loji Kertas/Farmaseutikal: Untuk perlindungan pilihan pada sistem pengagihan kuasa halus, mengurangkan skop gangguan bekalan kuasa.
Kesilapan biasa
Salah Arah/Tidak Bergerak: Biasanya disebabkan oleh kekutuban songsang dalam pemasangan litar voltan pengutuban atau sensor voltan rosak (PT).
Hanyutan Nilai Pengukuran: Komponen analog menua selepas operasi jangka panjang; arus permulaan (Nilai Permulaan) perlu dikalibrasi semula.
Had Masa Komunikasi Tamat: Jika disambungkan ke bas SPA, semak sama ada penyambung belakang longgar.
Soalan Lazim
Soalan: Apakah RXPDK21H 1MRK000844-BB ?
A: Ia adalah reley arus lebih berarah.
Soalan 1: Mengapa RXPDK21H 1MRK000844-BB memerlukan ingatan voltan?
Apabila kegagalan medan dekat menyebabkan voltan jatuh ke sifar, reley tidak dapat memperoleh rujukan pengutuban. Ingatan voltan menggunakan fasa voltan sebelum kegagalan untuk memastikan pemicuan logik berarah yang tepat.
Soalan 2: Apakah skala I> pada RXPDK21H 1MRK000844-BB panel modul?
Ia mewakili gandaan arus permulaan bagi Tahap Set Rendah, yang digunakan untuk menetapkan ambang perlindungan masa songsang atau masa tetap.
Soalan 3: Bagaimana RXPDK21H 1MRK000844-BB reley mencapai "sifat berarah"?
Ia menentukan arah aliran arus dengan membandingkan arus dalam satu fasa dengan fasa voltan talian (pengutuban silang) antara dua fasa lain.
Soalan 5: Bolehkah RXPDK21H 1MRK000844-BB boleh dialih keluar semasa berada di bawah beban?
Tidak. Penyingkiran secara langsung boleh menyebabkan litar terbuka di sisi sekunder transformer arus (CT). Ia mesti terlebih dahulu dipendekkan dan diasingkan menggunakan suis ujian RTXP.
