Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
RXPDK21H 1MRK000844-BB |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
RXPDK21H 1MRK000844-BB |
|
Produktipe |
Rigtingsoorstroomrelais |
|
Toepassings spanning |
Tot 690 V wisselstroom / 415 V gelykstroom |
|
Kragtoevoer |
Wisselstroom 24 V / Gelykstroom 24 V |
|
Bedryfstemperatuur |
−25 °C tot +70 °C |
|
Relaiswaardering |
3 A, 250 V wisselstroom / 30 V gelykstroom |
|
Aantal kanaale |
2 |
|
Reaksie tyd |
< 1 ms |
|
Beskermingsvlak |
Klas I / II |
|
Komunikasieinterface |
Modbus RTU |
|
Installasietipe |
Paneelmonteer |
Beskrywing

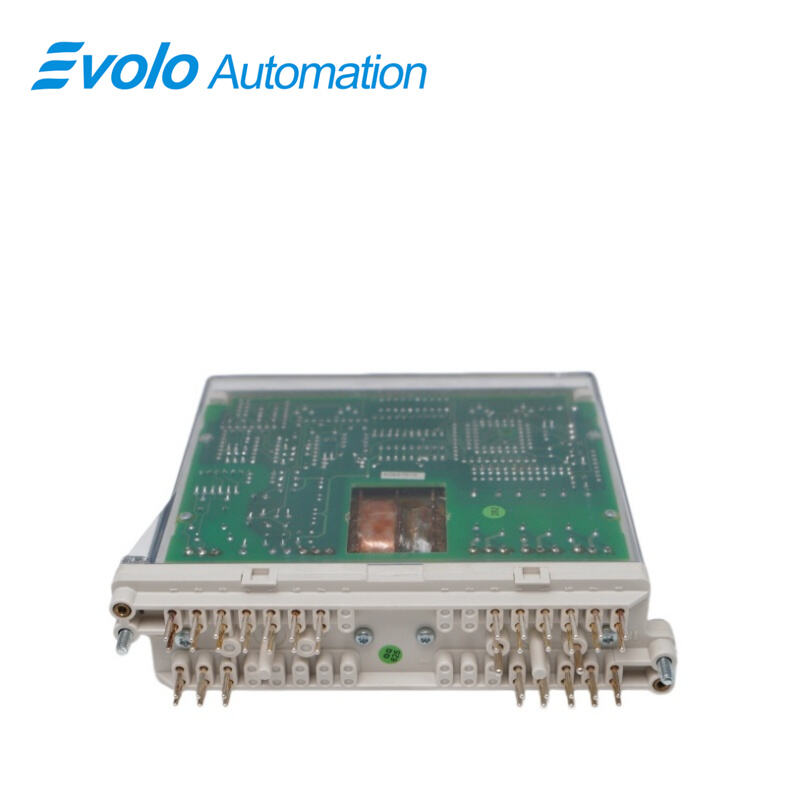

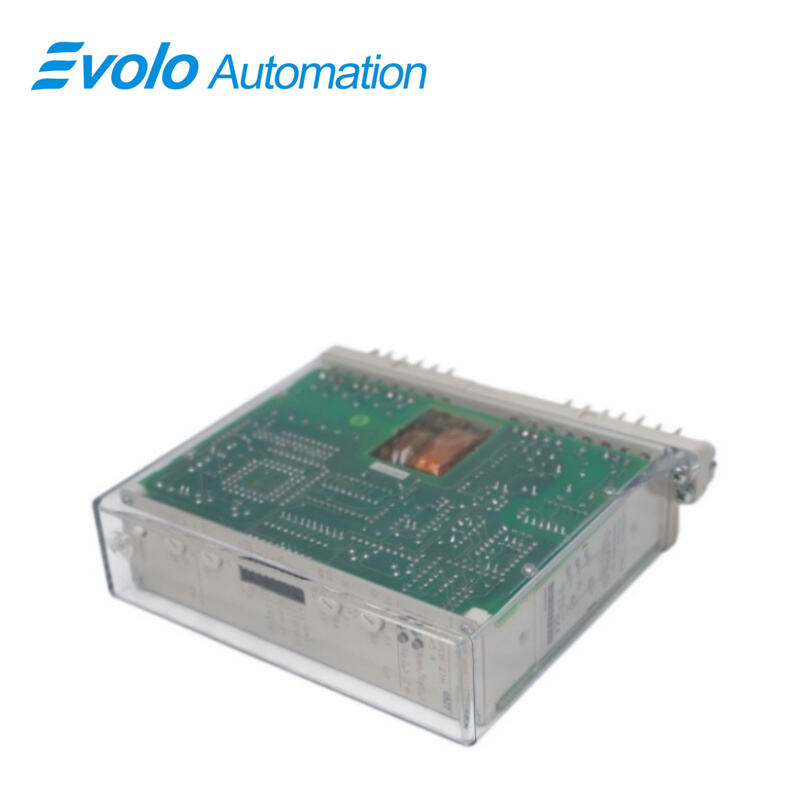

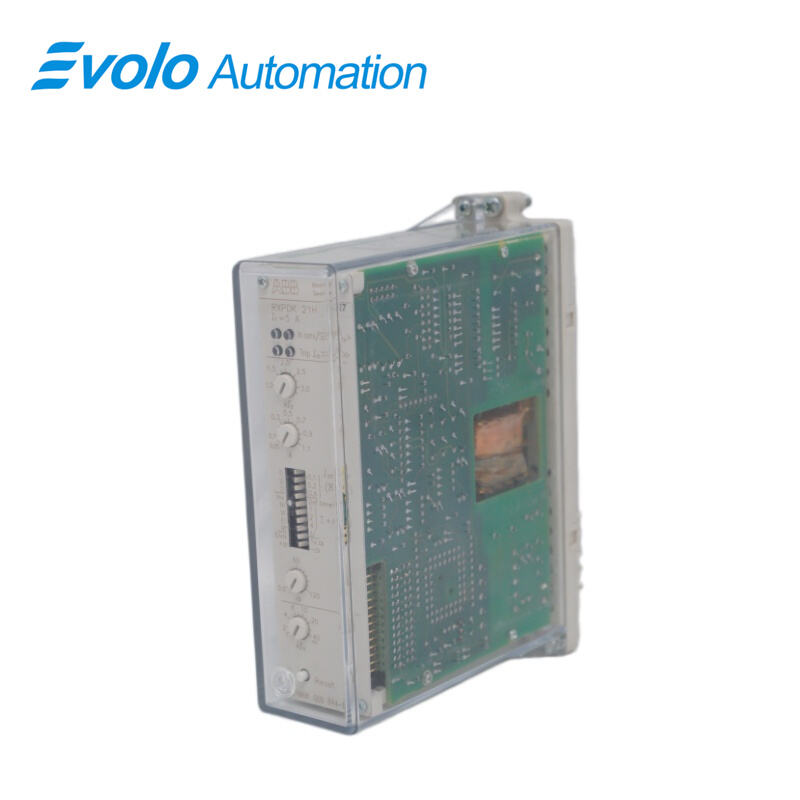

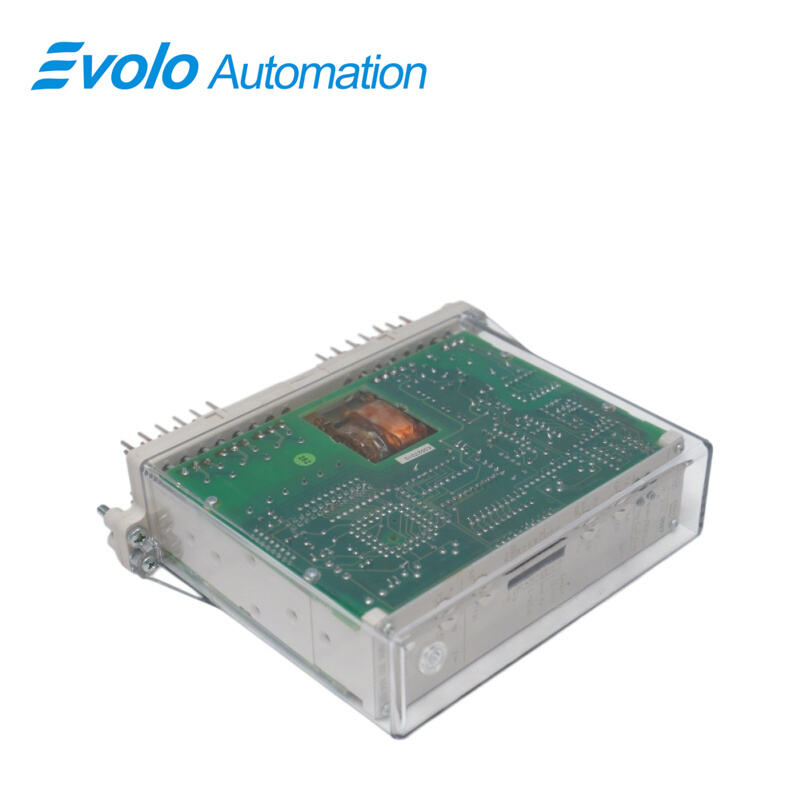

Die ABB RXPDK21H 1MRK000844-BB rigting-oorstroomrelais is 'n hoëprestasie industriële beheertoestel wat hoofsaaklik gebruik word vir oorstroombeskerming en rigtingsdeteksie in kragstelsels. Dit identifiseer akkuraat die rigting van die stroom en verskaf betroubare oorstroombeskerming.
Toepassings
Transformatorstasies/aanlegte: Vir rigtingsbeskerming van parallelle voerders in hoëspannings/middelspannings-verspreidingsnetwerke.
Termiese kragaanlegte: Vir logiese inkoppelingbeskerming van aanleg-bystromingsisteme en generatorleidings.
Petrochemiese aanlegte: Vir die isolering van kragkringe wat sensitief is vir die rigting van die kragvoorsiening in kontinue vervaardigingsprosesse.
Staal-smeltaanlegte: Vir beskerming van kragtransformators en motors onder hoëbelastingstoestande.
Papier/farmaseutiese aanlegte: Vir selektiewe beskerming van verfynde kragverspreidingsisteme, wat die omvang van kragonderbrekings verminder.
Gangbare Defekte
Rigtingsmislyning/onbeweeglik: Gewoonlik veroorsaak deur omgekeerde polariteit in die polarisasiespanningskringbedrading of 'n defektueuse spanningsensor (PT).
Meetwaardeverskuiwing: Analoge komponente verouer na langtermynbedryf; die opstartstroom (Beginwaarde) moet herbekalibreer word.
Kommunikasietime-out: As dit aan die SPA-bus gekoppel is, kontroleer of die agterste konnektore los is.
VEE
V: Wat is die RXPDK21H 1MRK000844-BB ?
A: Dit is 'n rigtingsgevoelige oorstroomrelais.
V1: Hoekom het die RXPDK21H 1MRK000844-BB spanningsgeheue nodig?
Wanneer 'n naby-veldefout veroorsaak dat die spanning tot nul daal, kan die relais nie 'n polarisasiereferensie verkry nie. Spanningsgeheue maak gebruik van die spanningsfase voor die fout om akkurate aktivering van die rigtingslogika te verseker.

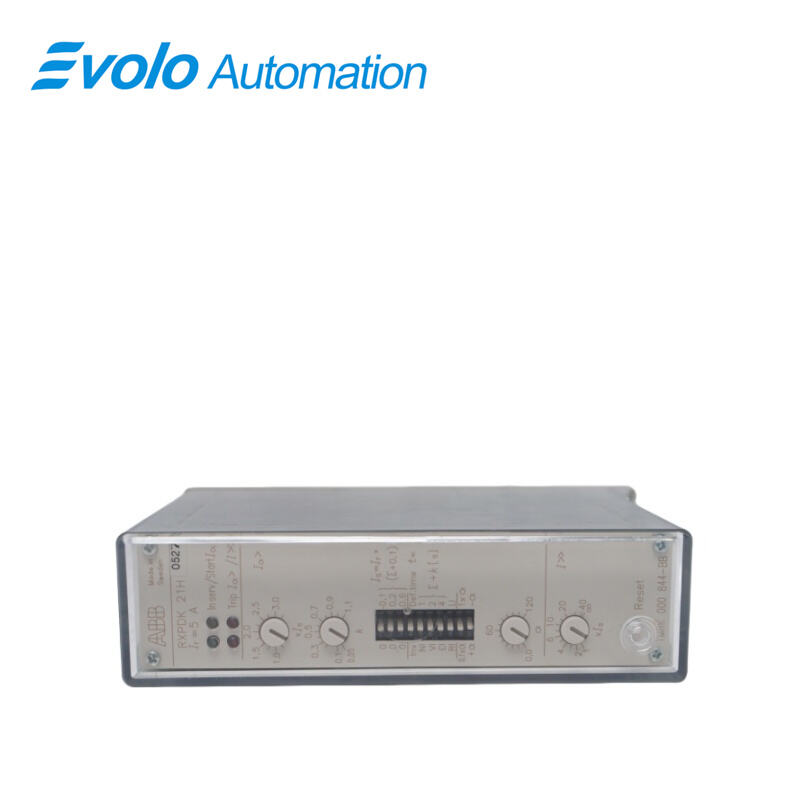

V2: Wat beteken die I>-skala op die RXPDK21H 1MRK000844-BB modulepaneel?
Dit verteenwoordig die beginstroomveelvoud van die Lae-instellingsfase en word gebruik om die drempel vir omgekeerde-tyd- of vas-tyd-beskerming in te stel.
V3: Hoe bereik die RXPDK21H 1MRK000844-BB relais "rigtingvermoë"?
Dit bepaal die stroomvloedrigting deur die stroom in een fase met die lynspanningsfase (kruispolarisasie) tussen die ander twee fases te vergelyk.
V5: Kan die RXPDK21H 1MRK000844-BB verwyder word terwyl dit onder las is?
Nee. Direkte verwydering kan 'n oop stroombaan aan die sekondêre kant van die stroomtransformator (CT) veroorsaak. Dit moet eers kortgesluit en geïsoleer word met behulp van die RTXP-toetsskakelaar.
