Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	Bently Nevada
Nombor Model:	3500/45 140072-04
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Butiran Cepat

Keperluan Ruang Rak	1 slot belakang penuh-ketinggian
Suhu operasi	-30°C hingga +65°C (-22°F hingga +150°F)
Suhu penyimpanan	-40°C hingga +85°C (-40°F hingga +185°F)
Kelembapan	95% tidak mengembun
Isyarat	Menerima dari 1 hingga 4 input isyarat
Kehabisan kuasa	7.7 Watt, purata, menggunakan I/O Kedudukan
Impedansi input	1 MΩ (input DC LVDT), 10 kΩ (input Proximitor atau RPT), 137 kΩ (input AC LVDT), 200 kΩ (input Potentiometer Putar)
Kesensitifan Dorong	3.94 mV/μm (100 mV/mil) atau 7.87 mV/μm (200 mV/mil)
Dimensi:	24x25.5x2.5 cm
Berat:	0.9KG

Penerangan

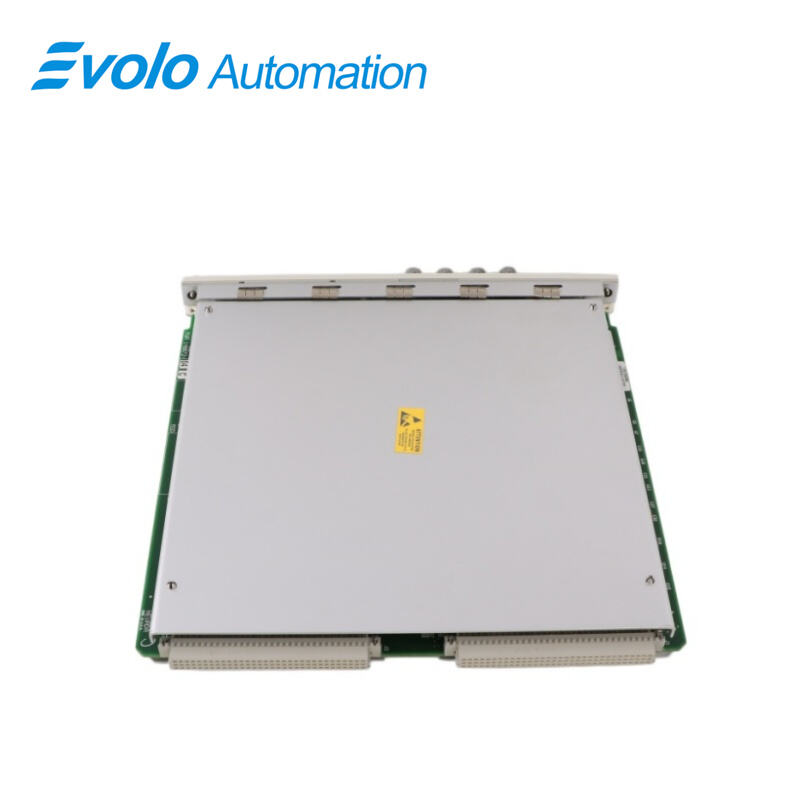

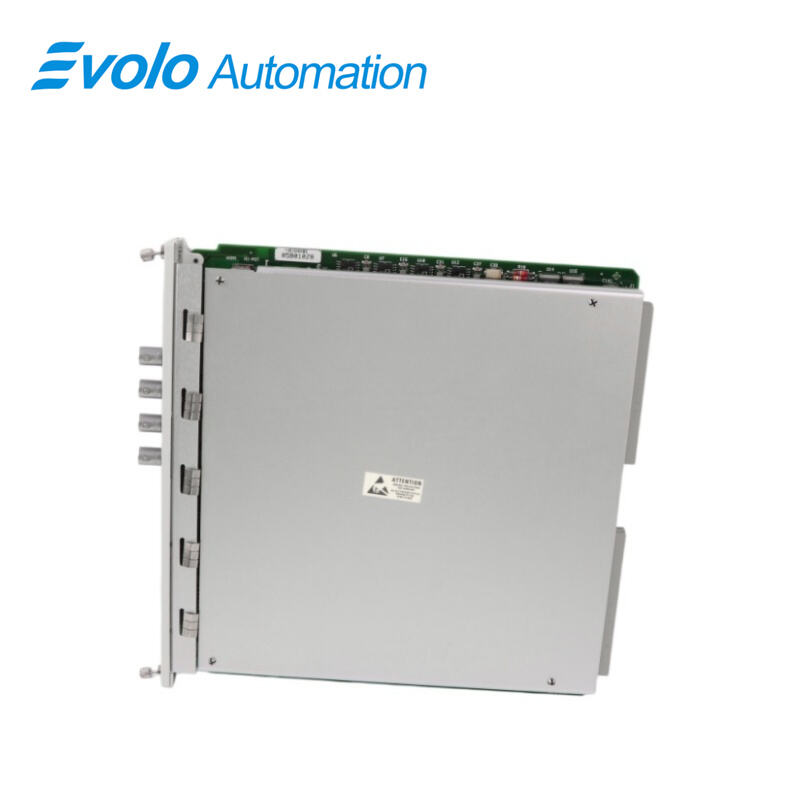

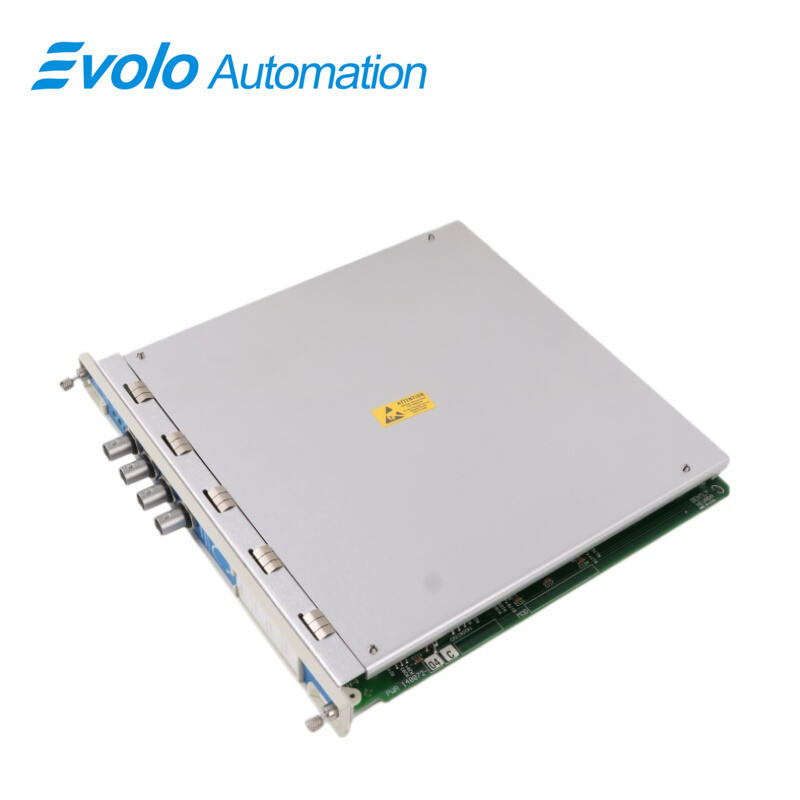

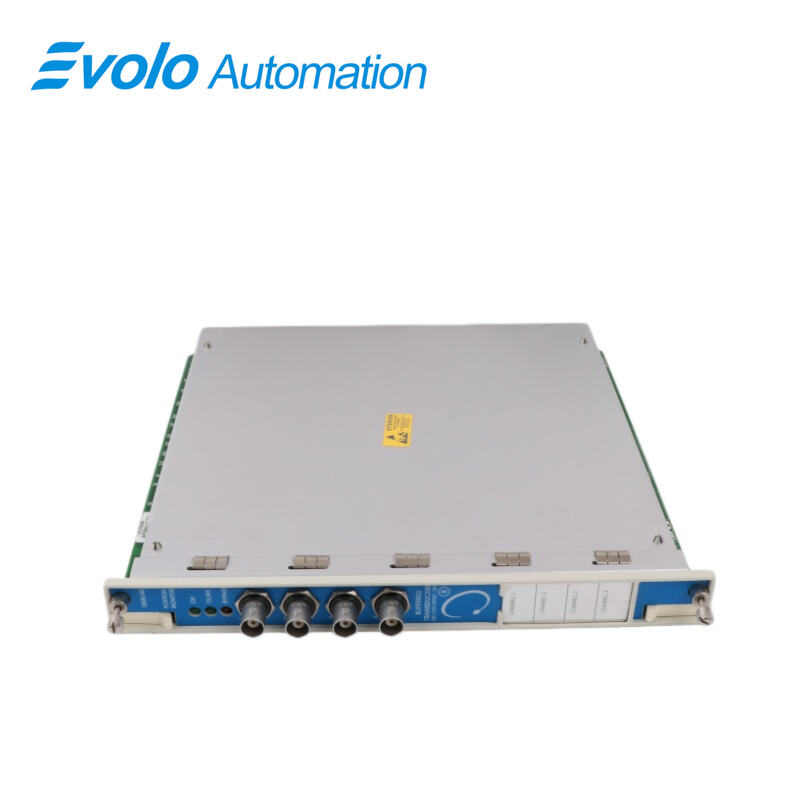

The pemantau Kedudukan 3500/45 140072-04 daripada Bently Nevada™ ialah instrumen 4 saluran yang direka khas untuk sistem automasi, menerima input daripada transduser kekaburan, Transduser Kedudukan Putar (RPT), LVDT DC/AC, dan potensiometer putar. Setiap saluran memproses isyarat dengan halangan input sebanyak 10 kΩ (Proximitor/RPT), 1 MΩ (LVDT DC), 137 kΩ (LVDT AC), dan 200 kΩ (potensiometer putar), serta memberikan kepekaan dorongan sebanyak 3.94–7.87 mV/µm dan kepekaan pengembangan berbeza sebanyak 0.394–0.787 mV/µm. Dengan menggunakan Perisian Konfigurasi Rak 3500, operator memprogram pemantauan kedudukan aksial, pengembangan berbeza, lereng berganda, pengembangan badan, dan kedudukan injap. pemantau Kedudukan 3500/45 140072-04 menggerakkan amaran dan alaram untuk pemboleh ubah yang diukur, menggunakan kuasa 7.7 W setiap saluran semasa beroperasi dalam suhu dari -30°C hingga +65°C. Pemantau ini dipasang pada rak dalam satu slot belakang penuh tinggi, menyediakan data kedudukan masa nyata yang tepat untuk automasi jentera, memastikan pengukuran dan titik tetap alaram yang akurat dalam ketepatan skala penuh tipikal ±0.33%.

Aplikasi

Memantau Kedudukan Aksial dan Dorong dalam Turbin
Gunakan pemantau Kedudukan 3500/45 140072-04 untuk melacak kedudukan aksial dan dorong turbin dengan rintangan input Proximitor sebanyak 10 kΩ dan kepekaan dorong antara 3.94–7.87 mV/µm. Tetapkan alaram apabila ukuran dorong melebihi ambang atur program.

Mengukur Pengembangan Kebezaan dalam Penukar Haba
The pemantau Kedudukan 3500/45 140072-04 menyediakan input DC LVDT pada 1 MΩ, menjana isyarat pengembangan beza dengan kepekaan 0.394–0.787 mV/µm. Amaran boleh diatur daripada 0 hingga 100% skala penuh untuk pemantauan tekanan mekanikal.

Mengawal Kedudukan Injap dalam Loji Proses
The pemantau Kedudukan 3500/45 140072-04 memantau potensiometer putar dengan rintangan input 200 kΩ untuk mencapai ketepatan skala penuh ±0,33% dalam pengukuran kedudukan injap. Ia membolehkan kawalan automatik yang tepat dan pemberitahuan amaran.

Mengesan Pengembangan Rampa Dua di dalam Kompresor
Gunakan pemantau Kedudukan 3500/45 140072-04 untuk membandingkan pengembangan rampa dua menggunakan input AC LVDT pada 137 kΩ, menyokong penyelenggaraan berjadual dan amaran pelarasan operasi.

Rekod Pengembangan Kasing dalam Motor Besar
The pemantau Kedudukan 3500/45 140072-04 mengukur isyarat pengembangan kasing, memberikan data masa nyata pada 7,7 W setiap saluran semasa beroperasi dalam julat suhu -30°C hingga +65°C, membolehkan pelarasan tindakan dalam operasi motor.

Spesifikasi

Kepekaan Pengembangan Berbeza	0.394 mV/μm (10 mV/mil) atau 0.787 mV/μm (20 mV/mil)
Kepekaan Pengembangan Berbeza Beransur-ansur	0.394 V/mm (10 mV/mil), 0.787 V/mm (20 mV/mil), 3.937 V/mm (100 mV/mil), atau 7.874 V/mm (200 mV/mil)
Tolakan dan Pengembangan Berbeza （Ketepatan ）	Dalam ±0.33% daripada skala penuh (biasanya ±1% maksimum)
Tolakan dan Pengembangan Berbeza （Sambutan Frekuensi Penapis Langsung ）	-3 dB pada 1.2 Hz
Tolakan dan Pengembangan Berbeza （Sambutan Frekuensi Penapis Jurang ）	-3 dB pada 0.41 Hz
Titik Tetap Awasan	Gunakan Perisian Konfigurasi Rangka 3500 untuk menetapkan aras amaran dan bahaya bagi nilai-nilai langsung yang diukur oleh pemantau. Amaran boleh dilaraskan dari 0 hingga 100% daripada julat penuh untuk setiap nilai yang diukur. Walau bagaimanapun, apabila julat penuh melebihi julat pengesan, julat pengesan akan menghadkan titik tetap tersebut.
Ketepatan titik tetap amaran	Dalam julat 0.13% daripada nilai yang diinginkan

Ketepatan Kedudukan Injap	Dalam ±0.33% daripada skala penuh (biasanya ±1% maksimum)
Kedudukan Injap (Sambutan Frekuensi Penapis Langsung)	-3 dB pada 1.2 Hz
Kedudukan Injap (Sambutan Frekuensi Penapis Jurang)	-3 dB pada 0.41 Hz

Kelebihan Daya Saing

Mengendali Pelbagai Jenis Isyarat dalam Satu Pemantau
The pemantau Kedudukan 3500/45 140072-04 menggabungkan 4 saluran yang menyokong Proximitor, RPT, LVDT DC/AC, dan potensiometer putar, mengurangkan ruang rak dan mempermudah pendawaian sistem.

Memberikan Pengukuran Amaran yang Terkuantifikasi
Dengan kepekaan dorong 3,94–7,87 mV/µm dan kepekaan pengembangan pembezaan 0,394–0,787 mV/µm, peranti ini pemantau Kedudukan 3500/45 140072-04 menjana amaran yang tepat dalam julat ±0,33% ketepatan skala penuh tipikal, memastikan bacaan yang boleh ditindaklanjuti.

Program Amaran untuk Setiap Pemboleh Ubah yang Diukur
The pemantau Kedudukan 3500/45 140072-04 membenarkan titik tetap amaran dan bahaya dari 0 hingga 100% skala penuh bagi setiap pemboleh ubah, membolehkan kawalan tepat terhadap ambang operasi.

Menyokong Pengukuran Secara Real-Time dan Tindak Balas Frekuensi
The pemantau Kedudukan 3500/45 140072-04 mengekalkan tindak balas frekuensi penapis langsung sebanyak -3 dB pada 1.2 Hz dan tindak balas penapis celah sebanyak -3 dB pada 0.41 Hz, menyediakan pemantauan berterusan untuk sistem automasi.
