modul I/O 133434-01

Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	Bently Nevada
Nombor Model:	133434-01
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Butiran Cepat

Penerangan

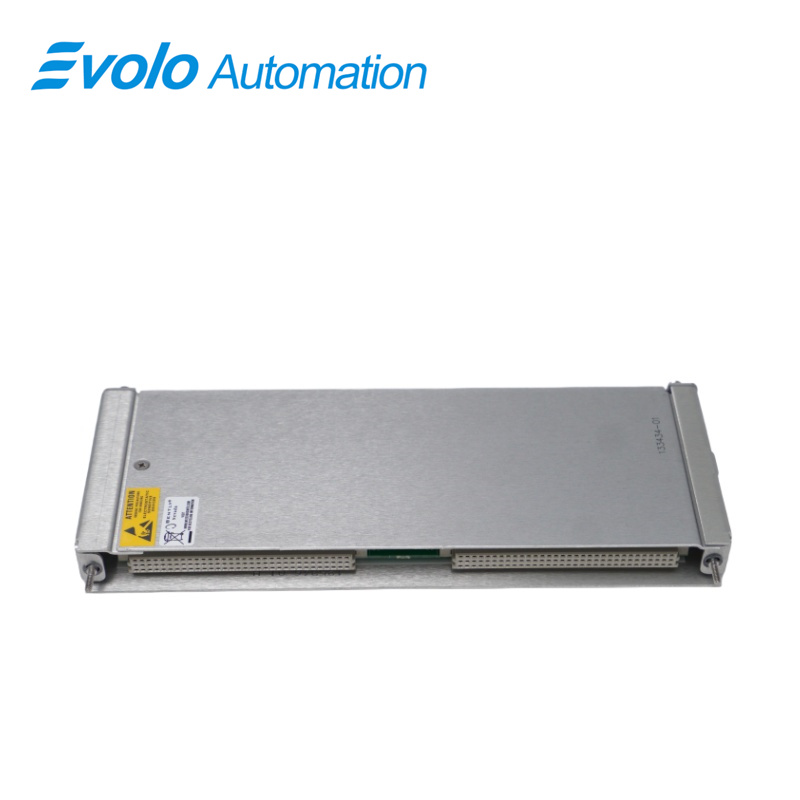

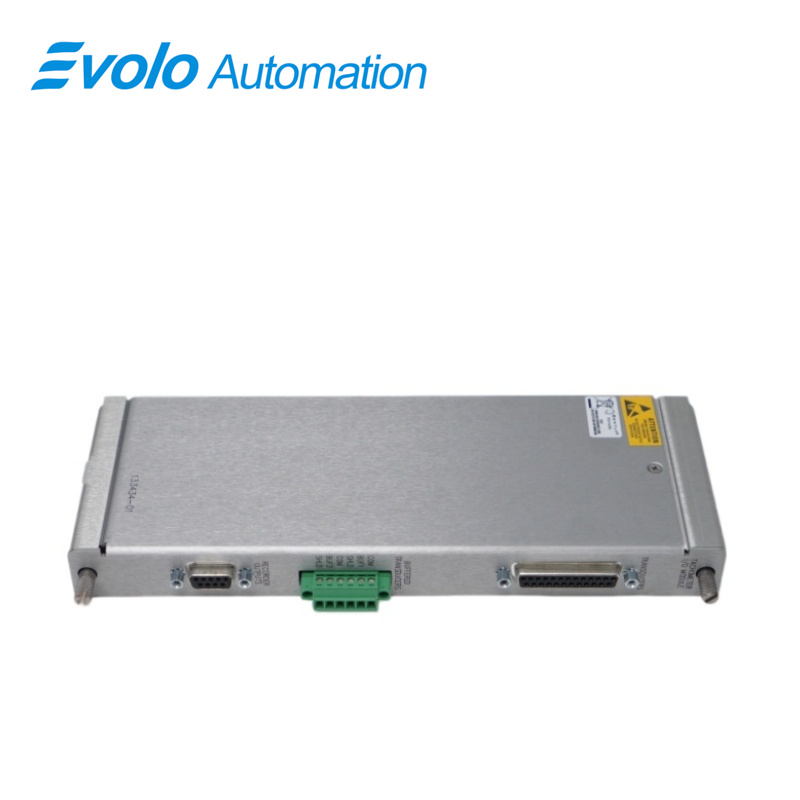

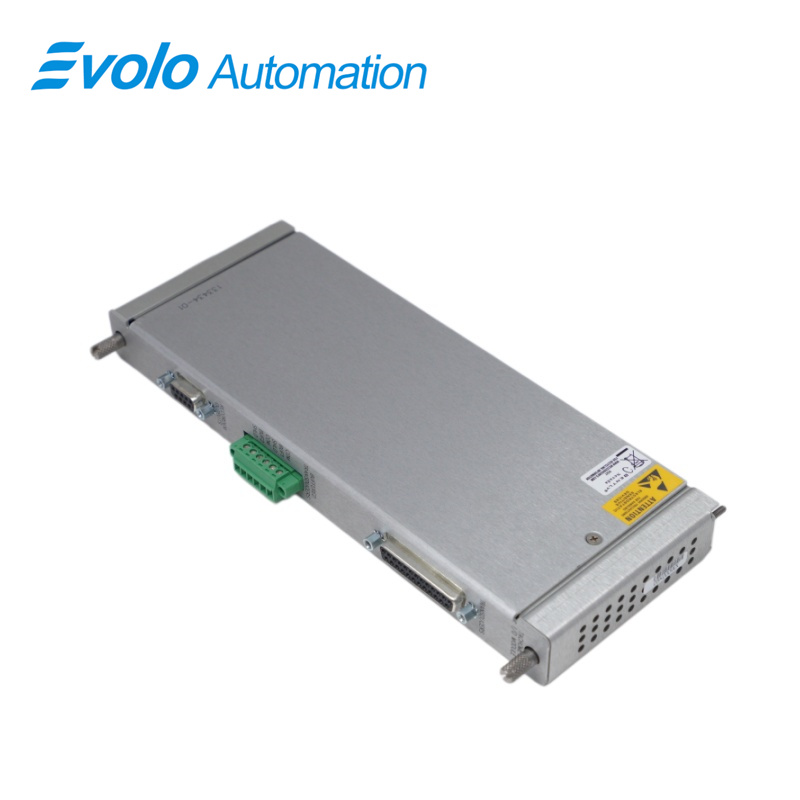

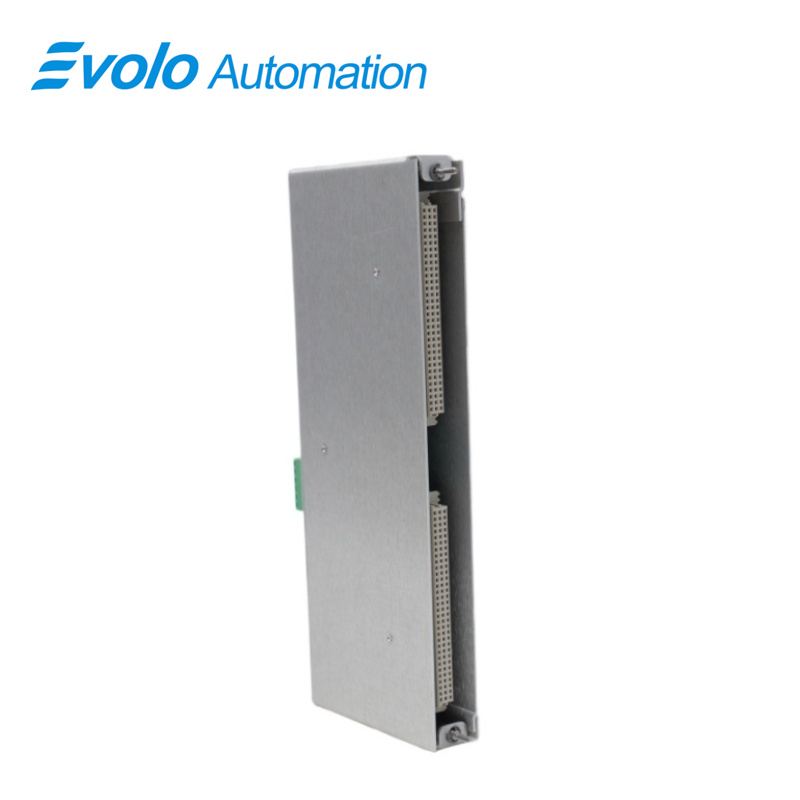

133434-01ialah Modul Tachometer I/O 2-saluran dari Siri Bently Nevada 3500 yang direka khas untuk automasi industri. Modul ini 133434-01menerima sehingga dua isyarat transduser daripada prob kekemasan atau pengambil magnetik dengan julat input +10 V hingga -24 V dan rintangan input 20 kΩ. Setiap 133434-01saluran menyediakan kuasa transduser 24 Vdc, 40 mA dan output perakam 4–20 mA yang berkadar langsung dengan kelajuan aci, secara bebas bagi setiap saluran.

Yang 133434-01menjana amaran apabila ukuran melebihi titik tetap yang diprogramkan pengguna untuk kelajuan, pecutan rotor, putaran songsang, atau kelajuan sifar. Output terkutub melalui penyambung gaya Euro membolehkan integrasi dengan sistem automasi lain. LED pada panel hadapan 133434-01menunjukkan operasi modul, komunikasi (TX/RX), dan modus Bypass. Modul ini boleh membekalkan isyarat Keyphasor yang telah dikondisikan ke rak belakang 3500, menghilangkan keperluan modul Keyphasor berasingan. Dengan resolusi 0.3662 µA, ralat ±0.25% pada suhu bilik, dan kadar kemas kini 100 ms, 133434-01membolehkan pemantauan dan kawalan rotor secara tepat dan masa nyata.

Aplikasi

Aplikasi: Pemantau Kelajuan dan Arah Aci

133434-01menerima sehingga dua isyarat prob kedekatan atau pengambilan magnetik dengan julat input +10 V hingga -24 V dan impedans input 20 kΩ. Ia mengukur kelajuan putaran aci, putaran songsang, dan pecutan rotor secara berterusan. Modul ini menyediakan output perakam 4–20 mA, bebas bagi setiap saluran, membolehkan integrasi dengan sistem DCS atau PLC untuk pemantauan automasi masa nyata.

Aplikasi: Konfigurasikan Amaran bagi Kelajuan dan Pecutan

Menggunakan 133434-01, jurutera boleh menetapkan had amaran untuk kelajuan, kelajuan songsang, kelajuan sifar, dan pecutan rotor. Dengan kadar kemas kini 100 ms dan ketepatan ±0,25% pada suhu bilik, modul ini mencetuskan amaran apabila nilai tetapan dilanggar. 133434-01juga menyimpan nilai kelajuan maksimum dan putaran songsang untuk analisis sejarah dan perancangan penyelenggaraan.

Keadaan Bekalan Aplikasi bagi Isyarat Keyphasor yang Disyaratkan

133434-01boleh mengeluarkan isyarat Keyphasor yang disebut ke belakang satah rak 3500, menyokong pemantau lain tanpa memerlukan modul Keyphasor berasingan. Saluran transduser dibekalkan kuasa pada 24 Vdc, 40 mA, memastikan penghantaran isyarat yang konsisten kepada peranti yang bersambung.

Spesifikasi

Kelebihan Daya Saing

Kelebihan Persaingan: Pengukuran Berketepatan Tinggi

133434-01menyediakan resolusi 0.3662 µA per bit, ralat ±0.25% pada suhu bilik, dan ralat ±0.7% dalam keseluruhan julat pengoperasian. Ini membolehkan operator memantau kelajuan dan pecutan rotor secara kuantitatif, meningkatkan ketepatan gelung kawalan automatik.

Kelebihan Persaingan: Integrasi Cepat ke dalam Sistem Automasi

Dengan LED OK, TX/RX, dan Bypass pada panel hadapan, 133434-01mengkomunikasikan status modul secara jelas. Keluaran 4–20 mA, halangan keluaran 550 Ω, dan penyambung bergaya Euro yang dibuffer membolehkan sambungan tanpa hambatan ke infrastruktur automasi sedia ada.

Kelebihan Persaingan: Fungsi Alaram dan Pemantauan yang Fleksibel

133434-01menyokong fungsi yang boleh dikonfigurasikan termasuk amaran jalur kelajuan, pemberitahuan kelajuan sifar, amaran pecutan rotor, dan pemberitahuan putaran songsang. Keluwesan ini mengurangkan keperluan untuk pelbagai modul dan mempermudah konfigurasi rak dalam tetapan automasi Siri 3500.
