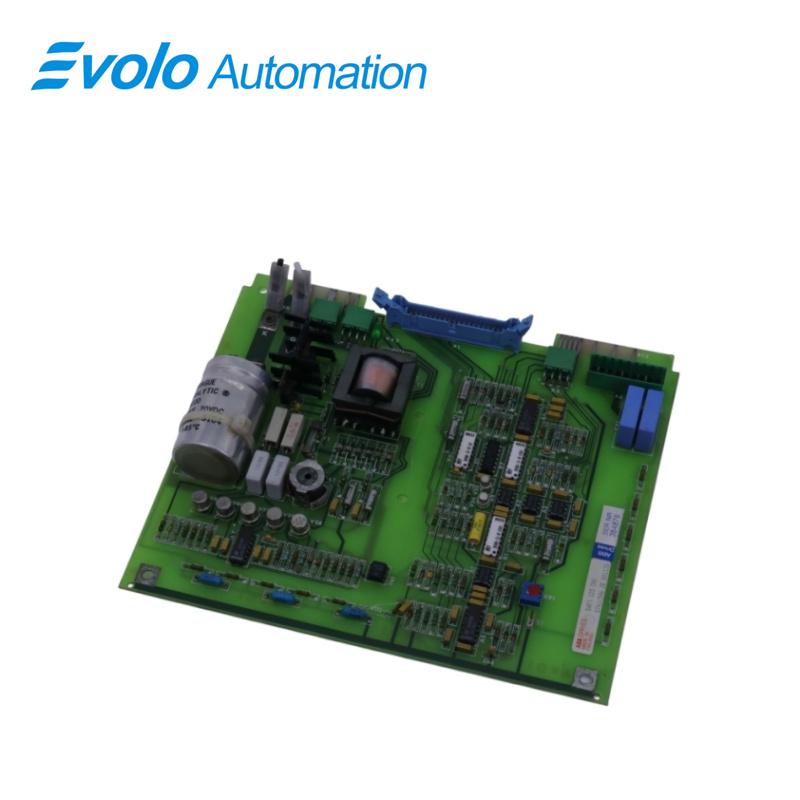

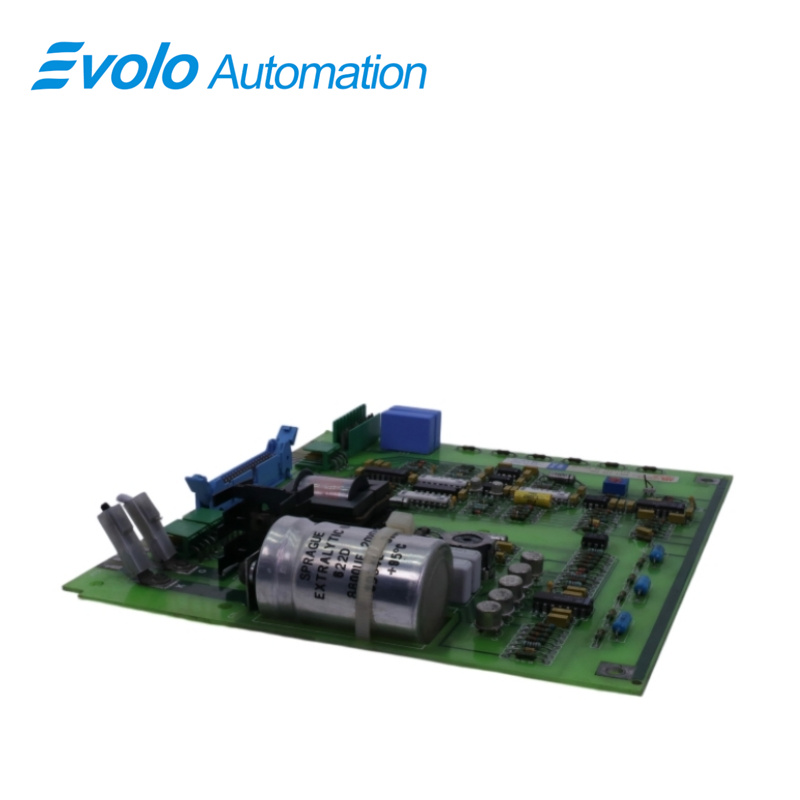

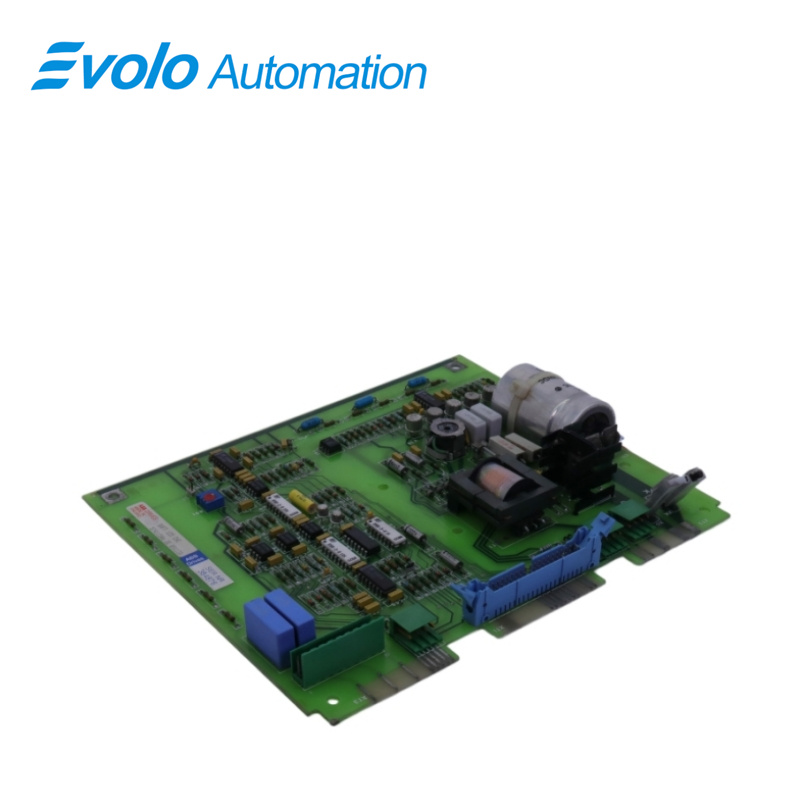

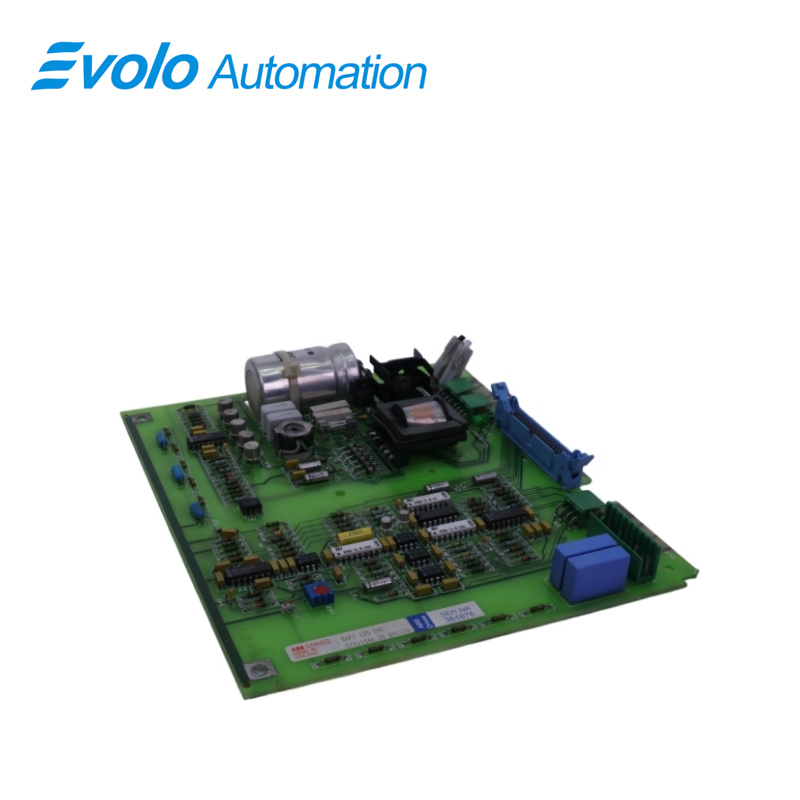

Papan Kawalan Chopper SAFT 125 CHC SAFT125CHC

Gambaran Keseluruhan

Tempat Asal:	Sweden
Nama Jenama:	ABB
Nombor Model:	SAFT 125 CHC SAFT125CHC
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Spesifikasi

Penerangan

ABB SAFT 125 CHC SAFT125CHC ialah papan kawalan chopper berprestasi tinggi yang direka khas untuk aplikasi industri, memastikan pengurusan kuasa yang tepat dan pengagihan tenaga yang cekap. Ia terutamanya bertanggungjawab mengawal isyarat modulasi lebar denyut (PWM) bagi chopper pembrakingan atau litar penyearah tertentu dalam sistem. Ia merupakan komponen logik utama untuk mengurus pelepasan tenaga dan mengekalkan kestabilan voltan bus DC.

Aplikasi

Stesen janakuasa: Mengawal suap balik tenaga dan kestabilan dalam sistem pengujud (SFC/SEE) penjana sinkron berskala besar.

Kilang keluli: Menggunakannya untuk mengawal unit pemberhentian sistem pemacu rol besar, dengan menggunakan tenaga regeneratif yang dihasilkan semasa nyahpecutan.

Lombong: Mengaplikasikannya pada kawalan penukar frekuensi bagi hoist besar atau penghantar tali sawat, memastikan keselamatan bar bus semasa operasi menurun.

Kilang simen: Memberikan pemantauan voltan DC dan kawalan chopper bagi sistem pemacu kipas berkuasa tinggi atau kiln putar.

Kilang kimia: Memastikan kualiti kuasa bagi stesen penyearah berkuasa tinggi, mencegah lompatan voltan seketika di sisi DC.

Menyelesaikan masalah

Amaran Lebih Voltan DC: Jika sistem melaporkan "Lebih Voltan" di bawah beban tinggi atau semasa pemberhentian, semak sama ada papan tersebut mengeluarkan isyarat pulsa chopper dengan betul, atau sama ada perintang chopper terbuka.

Tiada Maklumbalas: Jika isyarat paparan LED pada papan tidak normal, semak sama ada kabel gentian optik rosak atau sama ada antara muka di kedua-dua hujung berdebu.

Kegagalan Ujian Diri Logik: Jika ujian diri gagal semasa penyalaan, semak sama ada riak bekalan kuasa 24 V terlalu tinggi.

Soalan Lazim

Soalan: Bagaimanakah keupayaan pengendalian semasa papan kawalan ini? SAFT 125 CHC SAFT125CHC ?
Jawapan: Prestasi tinggi. Arus kadar sehingga 125 A, direka khas untuk pelepasan tenaga dan kawalan chopper dalam sistem penukar berkuasa tinggi.

Soalan: Apakah keperluan suhu persekitaran bagi SAFT 125 CHC SAFT125CHC ?
Jawapan: Penyesuaian luas. Menyokong operasi stabil dalam julat suhu -20°C hingga +55°C, sesuai untuk kebanyakan persekitaran kilang industri.

Soalan: Apakah langkah berjaga-jaga yang perlu diambil semasa menggantikan SAFT 125 CHC SAFT125CHC ?
Jawapan: Bekalan kuasa mesti diputuskan dan voltan baki dibuang. Selepas penukaran, ujian simulasi voltan rendah perlu dijalankan kerana papan ini mengawal secara langsung pensuisan voltan tinggi.

Q: Adakah SAFT 125 CHC SAFT125CHC boleh digantikan dengan SAFT 125 PAC?
Jawapan: Tidak. CHC adalah untuk kawalan chopper, manakala PAC adalah untuk penguatan denyut; litar logik dan aplikasinya sama sekali berbeza.

Soalan: Apakah maksud lampu penunjuk merah yang sentiasa menyala pada SAFT 125 CHC SAFT125CHC itu?
Jawapan: Ia biasanya menunjukkan kegagalan dalaman atau suap balik tidak normal daripada penggerak luaran (IGBT). Diagnostik komputer induk diperlukan untuk membaca butiran ralat.
