SDCS-COM-5 3BSE006567R1 Холбогч хавтас, Хятад SDCS-COM-5 3BSE006567R1 Холбогч хавтас Үйлдвэрлэгчид, Нийлүүлэгчид, Үйлдвэр

Хойшоо тайлбар

Гарал үүсэл:	Шведи
Брэндийн нэр:	АББ
Загварын дугаар:	SDCS-COM-5 3BSE006567R1
Пакетлэгийн дэлгэрэнгүй мэдээлэл:	Шинэ, хайрцагт бүрэн баглаа
Хүргэлтийн хугацаа:	5-7 өдөр
Төлбөрийн нөхцөл:	T/T
Нийлүүлэлтийн чадвар:	Нөөцөд

Техникийн шаардлагууд

Параметр	Үнэ
Загвар	SDCS-COM-5 3BSE006567R1
Бүтээгдэхүүний төрөл	Холбогч самбар
Хэмжээ	16.1 x 8.2 x 1.8 см
Жин	0.05 кг
Цагварлалтын тоо	4 тусгаарлагдсан оптико-волокон канал (V1–V4)
Мэдээллийн хурд	4 Мбит/с (стандарт)
Материалын төрөл	POF (Пластик оптико-волокон) / HCS (Хатуу давхарга бүхий кварц волокон)
Суурин платформ	SDCS-CON-2 (DCS600 өргөтгөл зүүрт) совместим

Тайлбар

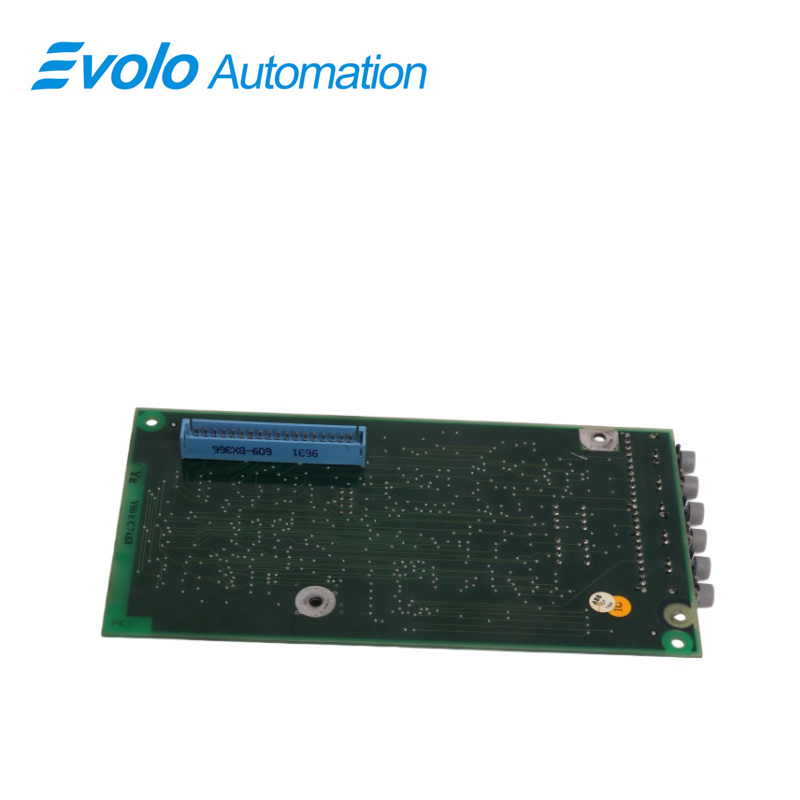

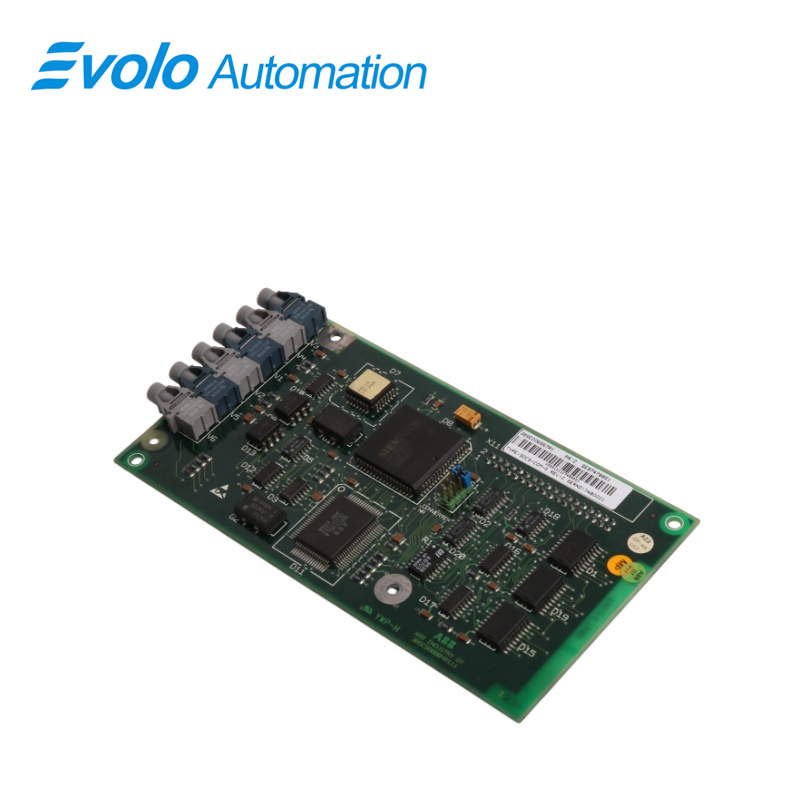

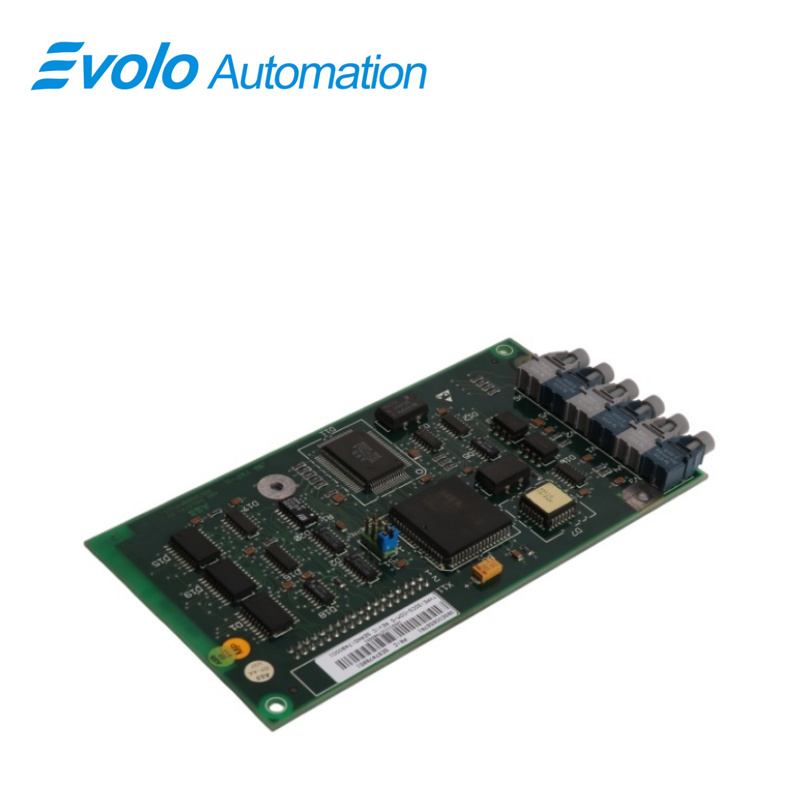

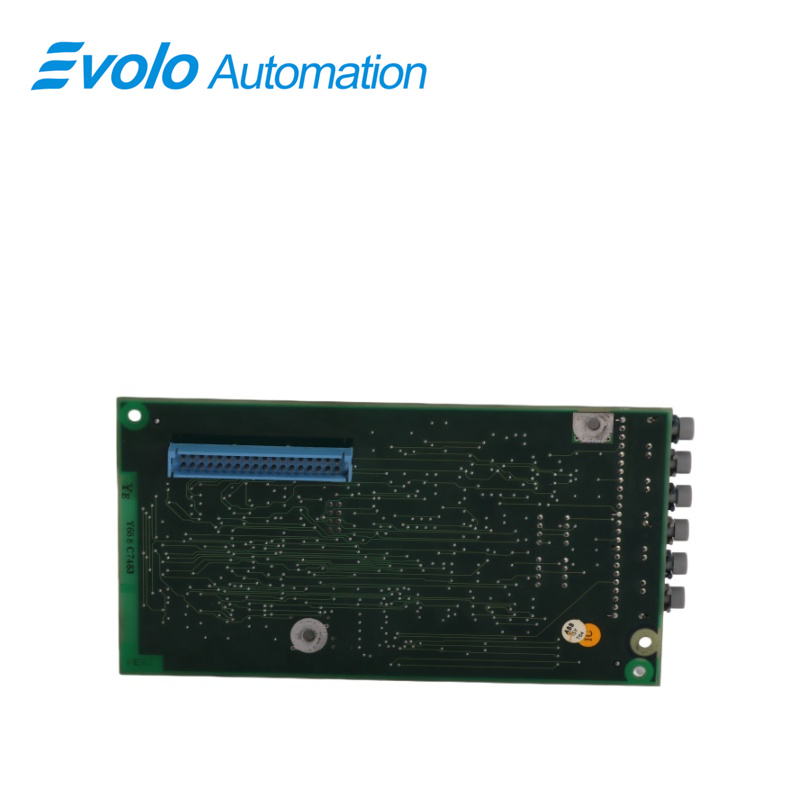

ABB SDCS-COM-5 3BSE006567R1 энэ нь DCS600 тогтмол гүйдэлт хөдөлгүүрүүдийн хувьд зөвхөн зориулж бүтээдгүүр холбогч хавтас бөгөөд үйлдвэрийн орчинд өндөр хурдны өгөгдлийн солилцоо ба хүчтүүр ЭМС төвөгтүүлэлтүүдийн төлөөлөлд оптико-волокон холболтыг ашигладаг. Түүнд дөрвөн оптико-волокон канал (V1–V4) бөгөөд бүх цагт холбогч холболт хангаж, төмөр бүтээгдмүүдийн үйлдвэрлэл, цаасны машинууд зэрэг хэрэглээнд өндөр хурдны момет ба хурдны удирдлага хангаж байдаг.

Хэрэглээ

Тоолуурын томоохон бутлуурын бутлуурын үйлдвэр: Тоолуурын бутлуурын гол хөдөлгөөнт нэгжийн өндөр хурдны синхрон удирдлага, ачааны хуваарилалтын асуудал хариуцдаг.

Цаасан болон бутлуурын үйлдвэр: Цаасан машинны олон хөдөлгөөнт систем хооронд хурд, даралтын тод харилцааг боломжуулдаг.

Уул уурхайн дээшлүүлэх бутлуурын үйлдвэр: Дээшийн удирдлагын систем дотор чухал үйл ажиллагааны өгөгдлийг бодит цаг хугацаагаар алсын дамжуулалт хийх.

Металл боловсруулах үйлдвэр: Цаашид хатуулах эсвэл галванжуулах шугамд хөдөлгөөнт нэгжүүдийн хуваагдсан интеграцийг дэмжих.

Гуммын экструзийн үйлдвэр: Их дотоод хольцуулын хөдөлгөөнт систем болон DCS системийн хооронд тогтвортой холбоо хадгалах.

Асуудлыг илрүүлж, шийдвэрлэх арга замууд ба үйлдэх зөвлөмжүүд

Алдааны татгалзах:

Усан шилний холбооны саатуулалт (7011): Эхлээд V1-V4 усан шилний холбогч ургамал эсвэл утаатай эсэхийг шалгах. Хэвлэл дамжуулах (хар) болон хүлээн авах (халуун) терминал зөв холбогдсон эсэхийг батал.

Мэдээлэл өгөх хугацаа: SDCS-CON-2 дээр байгаа хавтанг аюулгүй холбогдсон эсэхийг шалгах. Тухайн параметр бүлгийн (жишээ нь, 70 бүлгийн) тохируултууд физик байртай нийцэж байгааг батал.

Засварын саналууд:

Оптик замын цэвэрлэх: Долгоон гэрлэнд нөлөөлөх үйлдвэрийн тосны дымийг сааруулахын тулд оптик зүүлт холболтын гадаргууг зөвхөн спирт агуулдаг цэвэрлэх цаас эсвэл шахан агаарын тусламжтайгаар үе үе цэвэрлэн угаана.

Хугарлын радиус: Оптик зүүлт кабелд холбогдож буй үед түүний хугарлын минимум радиусын шаардлаж буй утасны хугарал, сигналын сулралд хүргэж болзошгүй тул түүнд хатуу баримтлах ёстой.

Түүн дээрх асуулт хариулт

Асуулт: Оптик зүүлт холболтын нүхнүүдийн үндсэн үүрэг юу вэ? SDCS-COM-5 3BSE006567R1 ?
Хариулт: Түүн дээр DDCS протоколыг дэмжин, хөдөлгүүр ба AC 800M контроллер юм уу бусад хөдөлгүүр модулийн хооронд өндөр хурдны, ЭМИ-д төвөгтүшгүй холбоо бүрдүүлдүг.

Асуулт: Би "Rev:B/C"-с "Rev:D"-рүү шинэчлэх үү? SDCS-COM-5 3BSE006567R1 ?
Хариулт: Тийнхүү. Түүн дээр хойш хүсовч бүрдүүлдүг, гэтэд фірмварь "Rev:D"-рүү шинэчлэлтийн онцлогт дэмжлэг үзүүрлэх ёстой, үүнгүйд холбооны асуудал үүсдүг.

Асуулт: "Comm Loss" (холбоо алдагдаж) алдаа яаж шүүх вэ? SDCS-COM-5 3BSE006567R1 ?
Хариулт: LED дүрсүүдийг шалгах, оптик зүүлт кабелийн хугарлын радиус ба цэвэрлэх төлөвийг шалгах, мөн хүчдлийн хангамж тодорхойлсон хязгаарт байгаа эсэхийг баталгаажуулах.

Асуулт: Оптик зүүлт кабелийн хамгийн урт хичнээн метр вэ? SDCS-COM-5 3BSE006567R1 ?
Хариулт: Хэвийн тохиолдолд пластик зүүлт кабельд 10–15 м; илүү урт зайг хамрахын тулд хувиргагчид юм уу тусгай зүүлт кабель шребүрдүг.

Асуулт: V1–V4 дууны каналуудын SDCS-COM-5 3BSE006567R1 холимог хэрэглээ вовь?
Хариулт: Үгүй. Хүртэлх каналд тодорхой үүрэг оноогдсон бөгөөд системийн тохиргооны зааврын дагуу ажиллах ёстой.
