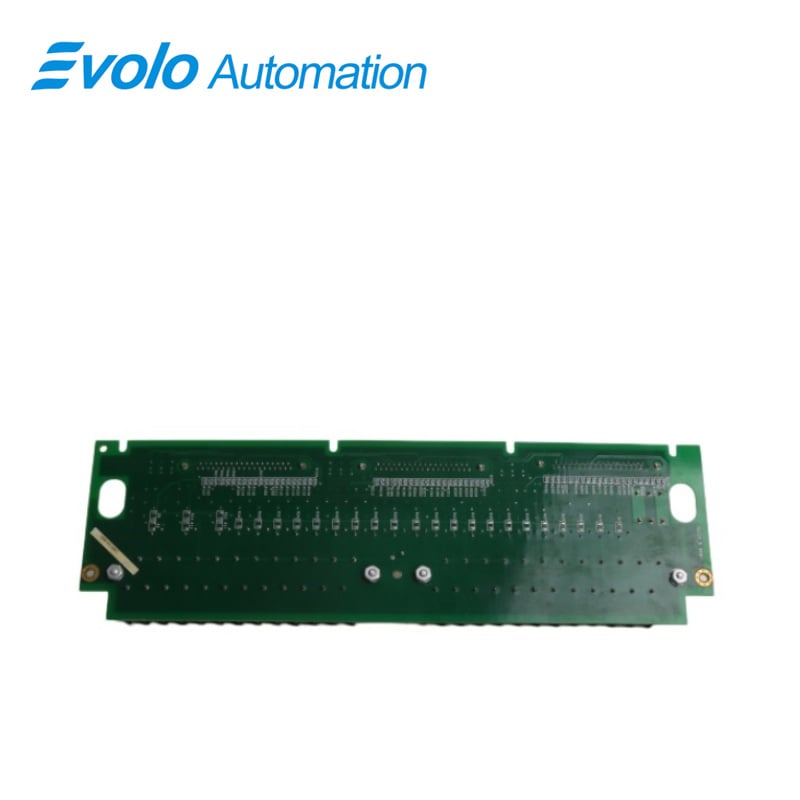

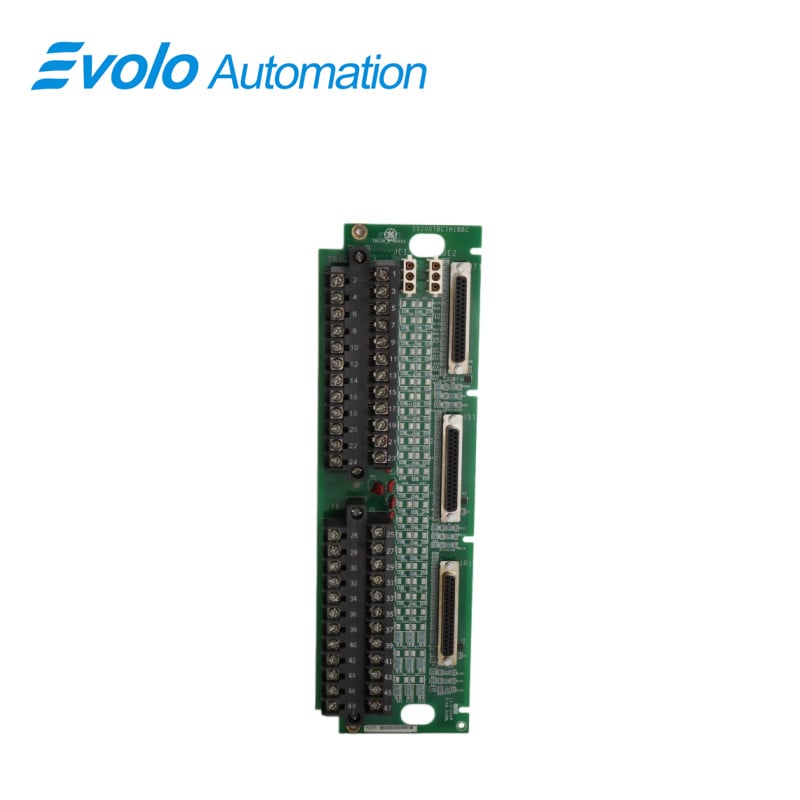

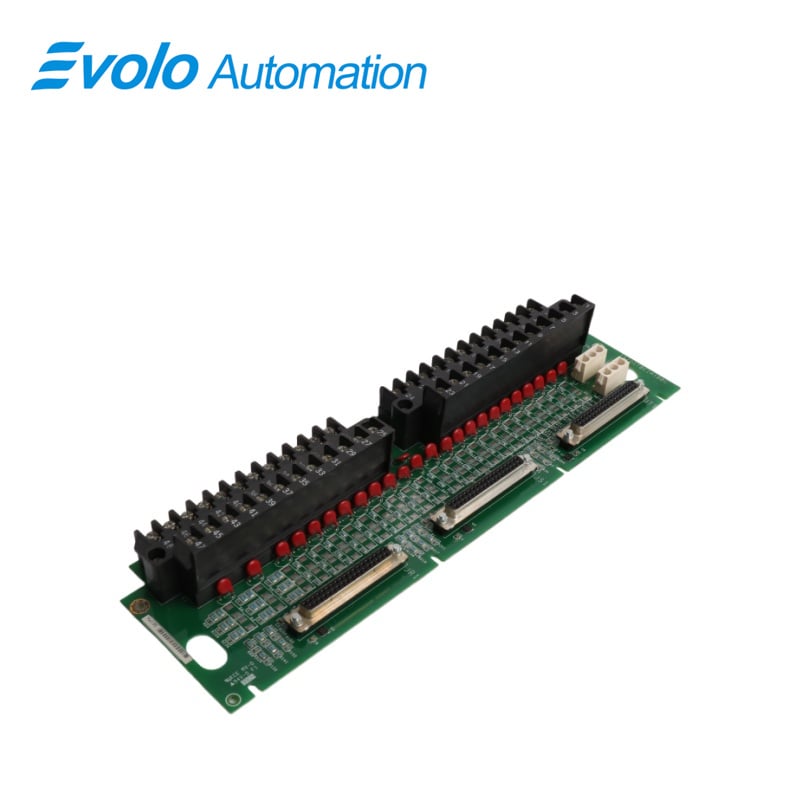

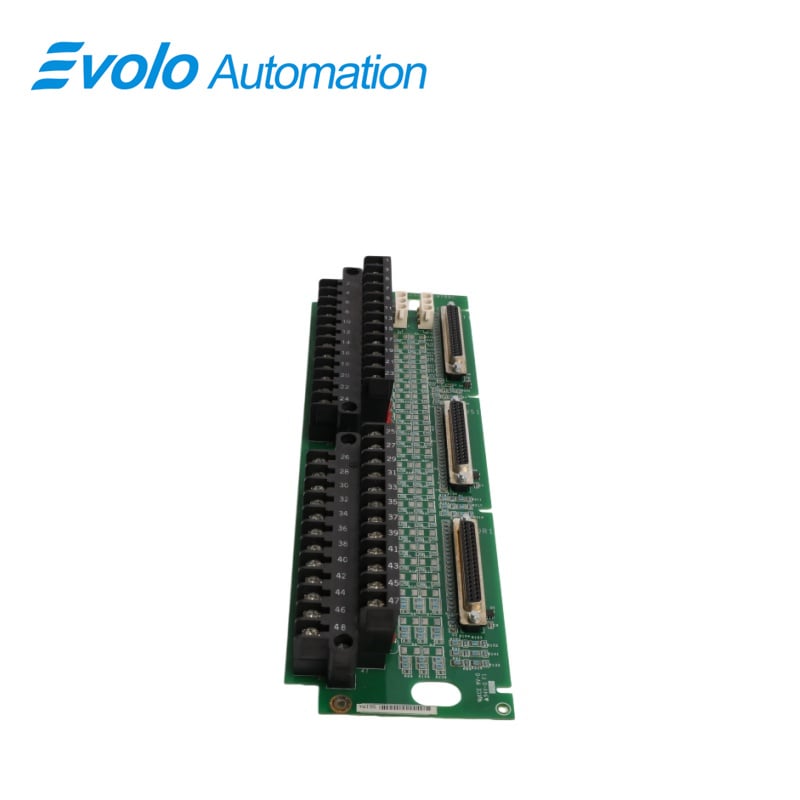

IS200TBCIH1BBC IS200TBCIH1B kontaktų įvesties terminalų plokštė

Apžvalga

Gamtos vieta:	JAV
Prekės ženklas:	GE
Modelio numeris:	IS200TBCIH1BBC IS200TBCIH1B
Packaging Details:	Originalus naujas gamykliniu būdu užsandarintas
Pristatymo laikas:	5-7 dienų
Mokėjimo sąlygos:	T/T
Priežiūros galimybė:	Sandėlyje

Techninės sąlygos

Aprašymas

IS200TBCIH1BBC IS200TBCIH1B – tai GE sukurtas kontaktinis įvesties terminalų modulis. Jis priklauso Mark VI serijai. Mark VI sistemoje terminalų modulis sujungiamas su VME rėmu per kabelius su formuotais kištukais. Šie kabeliai jungia terminalų modulį prie VcCC arba VCRC procesoriaus plokštės, esančios tame pačiame rėme. Šis ryšys visiškai palaiko tiek paprastąsias, tiek TMR (trikart kartotinės patikimumo) sistemas.

Taikymo sritys

Didelės šiluminės elektrinės (dujų turbinos / garo turbinos): naudojamos šimtams analoginių kintamųjų, tokių kaip guolių temperatūra, alyvos slėgis ir išmetamųjų dujų slėgis turbinose, stebėti.

Branduolinės elektrinės valdymo sistemos: veikia kaip Mark VI sistemos duomenų rinkimo branduolys ne saugos klasės valdymo kontūruose.

Kombinuotos ciklo elektrinės (CCGT): plačiai naudojamos GE Frame 9E / 9F klasės vienetų valdymo spintose.

Dideli naftoschemijos ir lydymo gamyklos: sudėtingų skysčių procesų parametrų (srauto, lygio, slėgio perdaviklių signalų) stebėjimas.

Kitos informacijos

1. Įėjimo talpa ir konfigūracija

Plokštė suprojektuota taip, kad būtų galima prijungti 24 sausus kontaktus, kurie efektyviai organizuojami ir prijungiami prie dviejų barjerinio tipo terminalų blokų. Nuolatinės srovės (DC) maitinimas specialiai nukreipiamas į komponentą kontaktų aktyvinimui, užtikrinant optimalią kontaktų įėjimų veikimą.

2. Triukšmo slopinimas ir apsauga

Norint apsaugoti nuo galimos žalos, kurią gali sukelti pernagrinėjimai ir aukšto dažnio triukšmas, kontaktų įėjimai įrengti specialia triukšmo slopinimo grandine, padidinant jų atsparumą ir patikimumą įvairiose eksploatacijos sąlygose.

3. Integracija su Mark Vle sistema

Mark Vle sistemos konfigūracijoje I/O rinkiniai yra sujungti ir integruoti į TBCl. Šie rinkiniai pritvirtinami prie šoninių montavimo laikiklių saugiam įrengimui. Priklausomai nuo sistemos konfigūracijos, į rinkinį gali reikėti įkišti vieną ar du Ethernet laidus, o tai galbūt reikalauja programinės įrangos atnaujinimų, kad būtų užtikrintas tinkamas

funkcionalumas.

Dažniausiai užduodami klausimai

K: Kas yra IS200TBCIH1BBC IS200TBCIH1B?

A: IS200TBCIH1BBC IS200TBCIH1B yra GE sukurtas kontaktinis įėjimo terminalų modulis, priklausantis Mark VI serijai. Jis suteikia ryšio sąsają tarp lauko kontaktinių signalų ir Mark VI sistemos VME rėmo.

K: Kas nutinka, jei eksitacinė įtampa nukrenta žemiau tam tikros IS200TBCIH1BBC IS200TBCIH1B ribos?

A: Jei eksitacinė įtampa sumažėja mažiau nei iki 40 % nominalios įtampos, I/O rinkinys aktyvina diagnostinį įspėjimą. Šis įspėjimas yra fiksuojamas, kad būtų nurodyta potenciali eksitacinės įtampos problema.

K: Ar IS200TBCIH1BBC IS200TBCIH1B terminalų plokštėje yra įėjimų testavimo funkcionalumas?

A: Taip, galima atlikti diagnostinį testą, kuris priverčia visus prie šio terminalų modulio prijungtus įėjimus peršokti į atviro kontakto (saugos) būseną. Bet kuris įėjimas, nepasiekęs šio testo reikalavimų, taip pat yra priverčiamas peršokti į saugos būseną, sukeldamas gedimą, kuris rodo galimą problemą.

K: Kokia veiksmų seka vyksta, jei įėjimo reikšmės nesutampa TMR konfigūracijoje su IS200TBCIH1BBC IS200TBCIH1B?

A: TMR (triple modular redundant – trijų modulių dubliuota) konfigūracijoje, jei šio modulio įėjimo reikšmė nesutampa su visų trijų modulių balsavimu gauta TMR reikšme, generuojamas gedimas, signalizuojantis įėjimo reikšmių neatitikimą.
