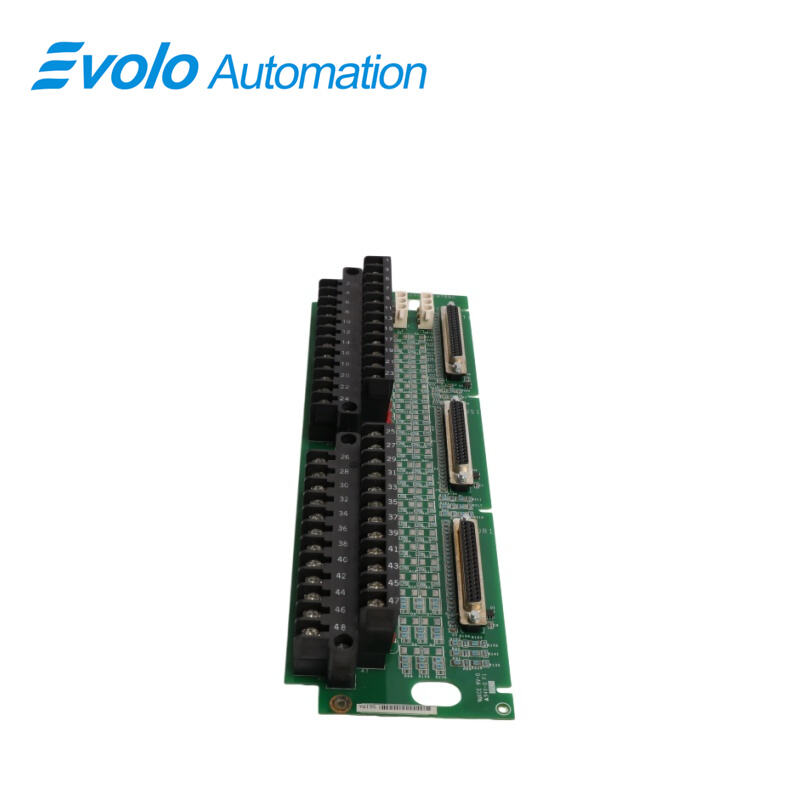

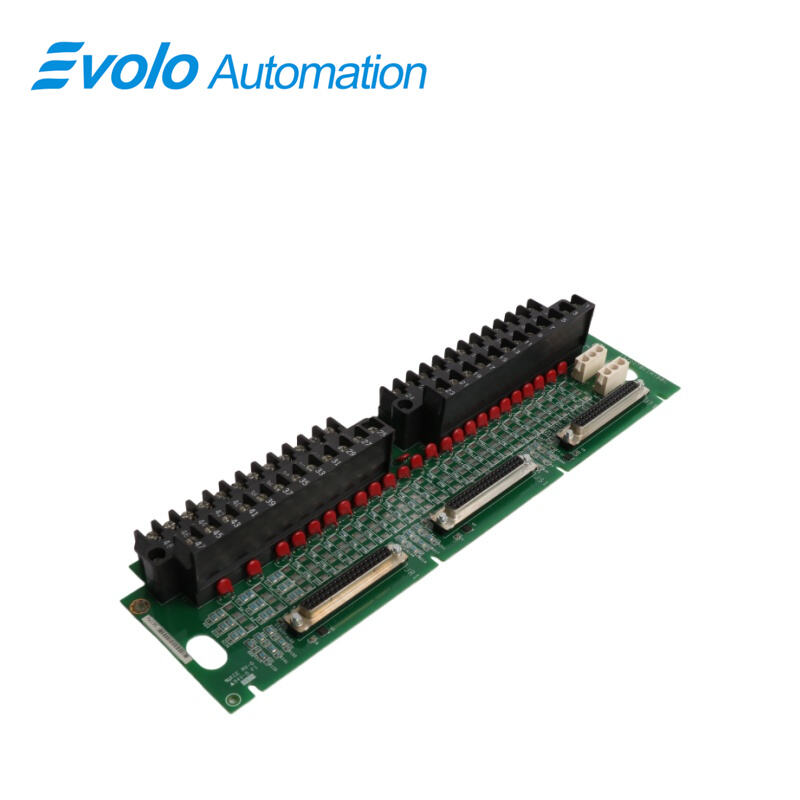

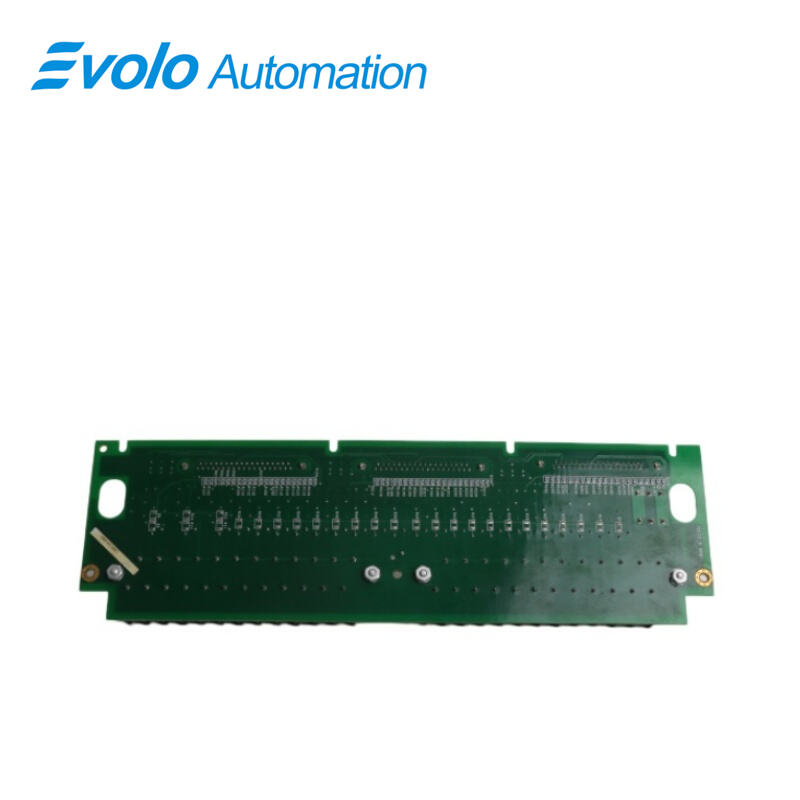

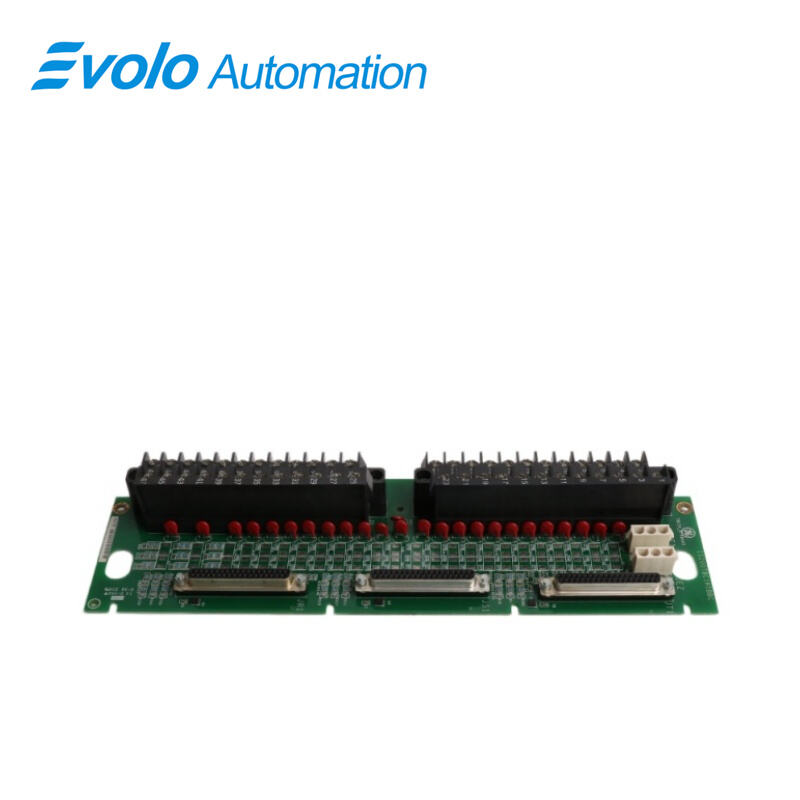

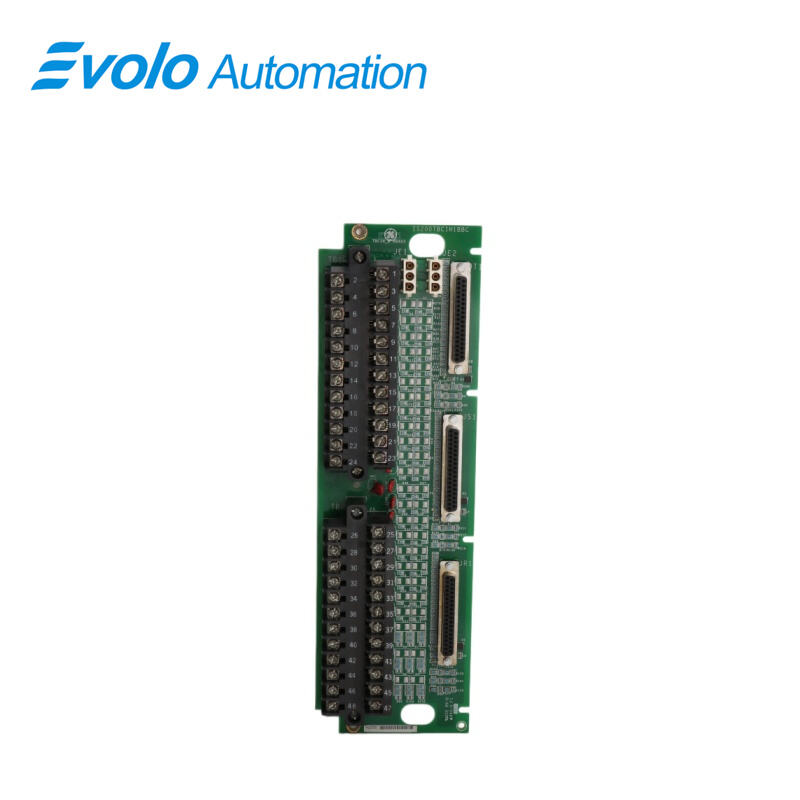

برد ترمینال ورودی تماس IS200TBCIH1BBC IS200TBCIH1B

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200TBCIH1BBC IS200TBCIH1B
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

IS200TBCIH1BBC و IS200TBCIH1B یک برد ترمینال ورودی کنتاکتی هستند که توسط شرکت GE توسعه یافته‌اند. این برد بخشی از سری Mark VI است. در سیستم Mark VI، این برد ترمینال از طریق کابل‌هایی با پلاگین‌های قالب‌گیری‌شده، اتصال به رک VME را برقرار می‌کند. این کابل‌ها برد ترمینال را به یکی از برد‌های پردازنده VcCC یا VCRC قرارگرفته در داخل رک متصل می‌سازند. این اتصال در هر دو پیکربندی ساده (Simplex) و TMR (سه‌گانه با قابلیت اطمینان بالا) کاملاً پشتیبانی می‌شود.

کاربردها

نیروگاه‌های حرارتی بزرگ (توربین‌های گازی/توربین‌های بخار): برای نظارت بر صدها متغیر آنالوگ مانند دمای یاتاقان، فشار روغن و فشار خروجی در توربین‌ها استفاده می‌شوند.

سیستم‌های کنترل نیروگاه‌های هسته‌ای: به‌عنوان هسته جمع‌آوری داده‌ها در حلقه‌های کنترل غیرامنیتی سیستم Mark VI عمل می‌کنند.

نیروگاه‌های ترکیبی چرخه‌ای (CCGT): به‌طور گسترده در کابینت‌های کنترل واحدهای کلاس GE Frame 9E/9F به‌کار می‌روند.

کارخانه‌های بزرگ پتروشیمی و ذوب‌آهن: نظارت بر پارامترهای فرآیندی پیچیده سیال (دبی جریان، سطح مایع، سیگنال‌های ترانسمیتر فشار).

اطلاعات دیگر

۱. ظرفیت و پیکربندی ورودی

این برد طوری طراحی شده است که بتواند ۲۴ ورودی تماس خشک را در خود جای دهد که به‌صورت مؤثر سازمان‌دهی و به دو بلوک ترمینال از نوع سدکننده متصل می‌شوند. تغذیه جریان مستقیم (DC) به‌طور اختصاصی به این قطعه هدایت می‌شود تا برای تحریک تماس‌ها استفاده گردد و عملکرد بهینه ورودی‌های تماسی را تضمین کند.

۲. سرکوب نویز و حفاظت

برای محافظت در برابر آسیب‌های احتمالی ناشی از ضربه‌های ولتاژی و نویزهای با فرکانس بالا، ورودی‌های تماسی با مدارهای اختصاصی سرکوب نویز تقویت شده‌اند تا مقاومت و قابلیت اطمینان آن‌ها در محیط‌های عملیاتی متفاوت افزایش یابد.

۳. ادغام با سیستم Mark Vle

در راه‌اندازی سیستم Mark Vle، بسته‌های ورودی/خروجی (I/O) به TBCl متصل و ادغام می‌شوند. این بسته‌ها با استفاده از نگهدارنده‌های نصب‌شونده در کنار دستگاه، به‌صورت امن نصب می‌شوند. بسته به پیکربندی سیستم، ممکن است یک یا دو کابل اترنت به این بسته وصل شود که ممکن است نیازمند دانلود فرم‌ور برای اطمینان از عملکرد صحیح باشد.

عملکرد

سوالات متداول

سوال: IS200TBCIH1BBC و IS200TBCIH1B چیست؟

پاسخ: IS200TBCIH1BBC و IS200TBCIH1B تابلوی ترمینال ورودی تماسی هستند که توسط شرکت GE در سری Mark VI توسعه داده شده‌اند. این تابلو رابط اتصال بین سیگنال‌های تماسی میدانی و قفسه VME سیستم Mark VI را فراهم می‌کند.

سوال: اگر ولتاژ تحریک IS200TBCIH1BBC و IS200TBCIH1B به زیر آستانه مشخصی کاهش یابد، چه اتفاقی می‌افتد؟

پاسخ: اگر ولتاژ تحریک به کمتر از ۴۰٪ ولتاژ اسمی کاهش یابد، بسته ورودی/خروجی (I/O pack) هشدار تشخیصی را فعال می‌کند. این هشدار به‌صورت قفل‌شونده (latched) فعال می‌شود تا نشان‌دهنده وجود احتمالی مشکل در ولتاژ تحریک باشد.

سوال: آیا قابلیت تست برای ورودی‌های مرتبط با تابلوی ترمینال IS200TBCIH1BBC و IS200TBCIH1B وجود دارد؟

پاسخ: بله، می‌توان یک آزمون تشخیصی انجام داد تا تمام ورودی‌های متصل به این تابلوی ترمینال را به وضعیت باز-تماس (وضعیت ایمن در صورت خرابی) اجباری کرد. هر ورودی که در این آزمون شکست بخورد نیز به‌صورت اجباری به وضعیت ایمن در صورت خرابی منتقل می‌شود و خطایی را فعال می‌کند تا نشان‌دهندهٔ یک مشکل احتمالی باشد.

سوال: در صورت عدم تطابق مقادیر ورودی در پیکربندی TMR برای مدل‌های IS200TBCIH1BBC و IS200TBCIH1B چه اقدامی انجام می‌شود؟

پاسخ: در پیکربندی TMR (سه‌گانهٔ ماژولارِ پشتیبان)، اگر مقدار ورودی این تابلو با مقدار رأی‌گیری‌شدهٔ TMR — که از سه تابلوی موجود استخراج شده است — مطابقت نداشته باشد، خطایی تولید می‌شود که نشان‌دهندهٔ عدم تطابق بین مقادیر ورودی است.
