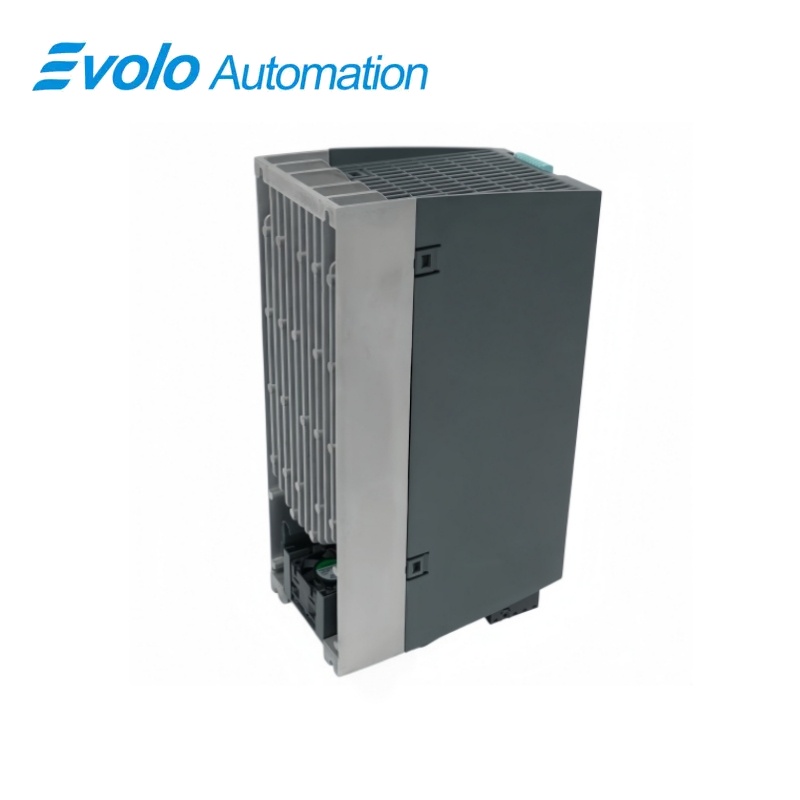

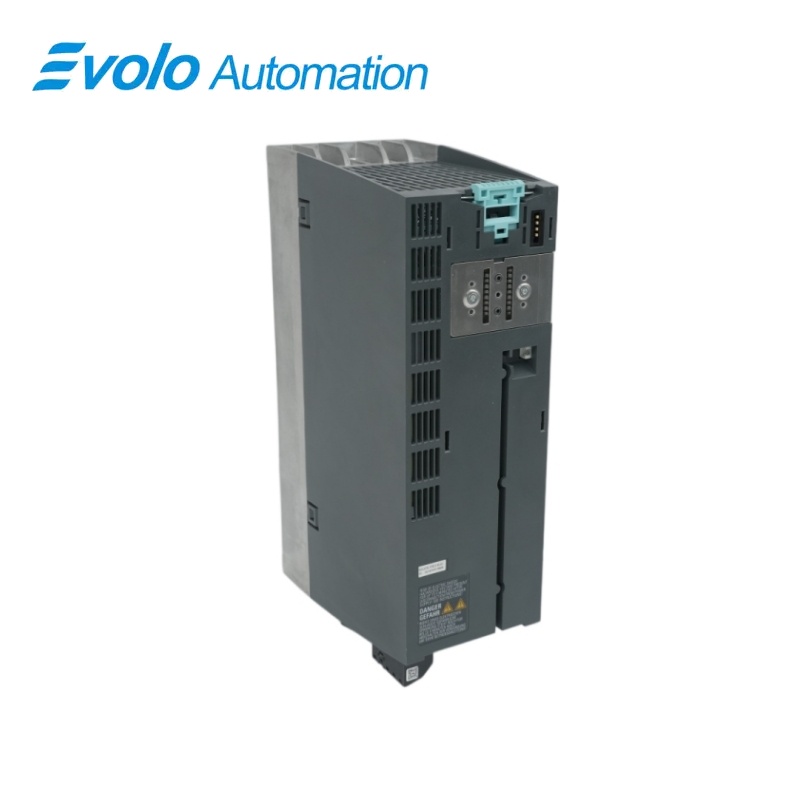

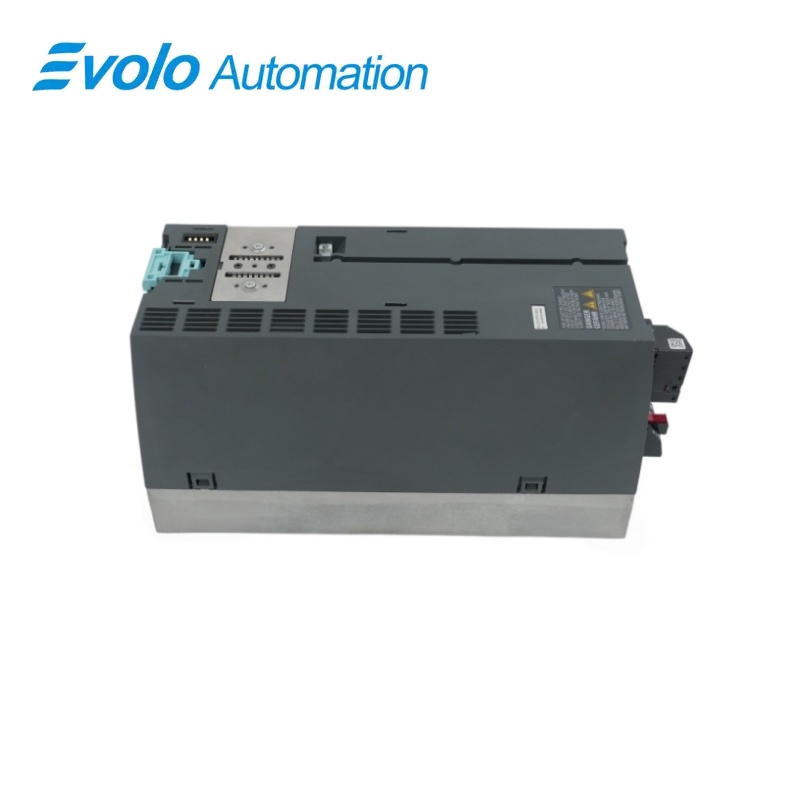

Siemens 6SL3210-1PE21-8UL0 SINAMICS G120 PM240-2 Unfiltered Power Module

ຄຳອະທິບາຍສັ້ນ

SINAMICS G120 • ຂະໜາດໂຄງສ້າງ B

6SL3210-1PE21-8UL0 ໂມດູນພະລັງງານ SINAMICS G120 PM240-2 ທີ່ບໍ່ໄດ້ຕິດຕັ້ງຕົວກັ້ນ

ສ່ວນຂອງພະລັງງານ PM240-2 ທີ່ບໍ່ໄດ້ຕິດຕັ້ງຕົວກັ້ນມີຄວາມສາມາດ 7.5 kW ສຳລັບການໃຊ້ງານທີ່ມີການໂຫຼດຕ່ຳ ຫຼື 5.5 kW ສຳລັບການໃຊ້ງານທີ່ມີການໂຫຼດສູງ ໃນເຄືອຂ່າຍໄຟຟ້າສາມເຟສທີ່ມີຄ່າແຕ່ 380–480 V.

ສັງເກດຢ່າງວ່ອງໄວ

ຍີ່ຫໍ້	Siemens
ຮຸ່ນ	6SL3210-1PE21-8UL0
ປະເພດຜະລິດຕະພັນ	ໂມດູນພະລັງງານຕົວປ່ຽນແປງ
ຟັງຊັນຫຼັກ	ສ່ວນຂອງຕົວປ່ຽນແປງມໍເຕີ
ຊຸດທີ່ເຂົ້າກັນໄດ້	SINAMICS G120

ສອງລະດັບການໃຊ້ງານ

ສ່ວນຂອງພະລັງງານສາມາດໃຫ້ປະຈຸໄຟ 18.0 A ໃນການໃຊ້ງານທີ່ມີການໂຫຼດຕ່ຳ ແລະ 13.2 A ໃນການໃຊ້ງານທີ່ມີການໂຫຼດສູງ.

ການປ້ອນຂໍ້ມູນທີ່ບໍ່ໄດ້ກົງກັນ

ຮູບແບບນີ້ບໍ່ມີຕົວກັ້ນສາຍທີ່ເຊື່ອມຕໍ່ຢູ່ໃນຕົວ, ດັ່ງນັ້ນມາດຕະການ EMC ຈຶ່ງຄວນຖືກລວມເຂົ້າໃນການອອກແບບຕູ້.

ການເຮັດຄວາມເຢັນດ້ວຍອາກາດ

ຄວາມຕ້ອງການອາກາດເຢັນ 9.2 ລິດຕໍ່ວິນາທີ ແລະ ການສູນເສຍພະລັງງານ 0.2 kW ກຳນົດພະລັງງານເຢັນຂອງຕູ້.

ຂໍ້ມູນທົ່ວໄປຂອງຜະລິດຕະພັນ

6SL3210-1PE21-8UL0 ແມ່ນໂມດູນພະລັງງານ PM240-2 ທີ່ບໍ່ໄດ້ກົງກັນ ໃນຂະໜາດກອບ B ສຳລັບລະບົບຂັບຂີ່ SINAMICS G120 ທີ່ເປັນມ໋ອດູລ. ມັນສະໜອງພະລັງງານ 7.5 kW ສຳລັບການໃຊ້ງານທີ່ມີການໂຫຼດຕ່ຳ ຫຼື 5.5 kW ສຳລັບການໃຊ້ງານທີ່ມີການໂຫຼດສູງ ຈາກແຫຼ່ງຈ່າຍໄຟຟ້າສາມເຟສທີ່ມີຄ່າ 380–480 V.

ຮູບແບບການໃຊ້ງານທັງສອງມີຄ່າປັດຈຸບັນທີ່ເຂົ້າ ແລະ ອອກແຕກຕ່າງກັນ, ດັ່ງນັ້ນການເລືອກຄວນອີງໃສ່ວຟຼິກການໂຫຼດຂອງມໍເຕີ ແທນທີ່ຈະອີງໃສ່ພະລັງງານຢ່າງດຽວ. ໂມດູນ IP20 ແມ່ນອອກແບບມາເພື່ອຕິດຕັ້ງຢູ່ໃນຕູ້ທີ່ເໝາະສົມ.

ຈຸດສຳຄັນໃນການສັ່ງຊື້: ເລືອກຮູບແບບການໃຊ້ງານ LO ຫຼື HO ແລະ ກຳນົດຂະໜາດຂອງການຈ່າຍພະລັງງານ, ການລະບາຍອາກາດ ແລະ ການຈັດຕັ້ງ EMC ຂອງຕູ້ຢ່າງຮ່ວມກັນ.

ຟັງຊັ່ນສຳຄັນ

ການເລືອກຮູບແບບການໂຫຼດ

ການໃຊ້ງານທີ່ມີການໂຫຼດຕ່ຳ ສະໜອງພະລັງງານ 7.5 kW ຢູ່ທີ່ 18.0 A, ໃນຂະນະທີ່ການໃຊ້ງານທີ່ມີການໂຫຼດສູງ ສະໜອງພະລັງງານ 5.5 kW ຢູ່ທີ່ 13.2 A.

ການປ່ຽນແປງພະລັງງານໄຟຟ້າ

ໂມດູນພະລັງງານເປັນສ່ວນຂອງຂັ້ນຕອນການປ່ຽນແປງພະລັງງານຂອງລະບົບຂັບຂີ່ທີ່ເປັນມ໋ອດູລ ແລະ ສາມາດເຮັດວຽກຮ່ວມກັບການຈັດຕັ້ງຄວບຄຸມທີ່ເໝາະສົມ.

ການບູລະນາການເຂົ້າໃນຕູ້

ການຈັດແບ່ງການປ້ອນຂໍ້ມູນທີ່ບໍ່ໄດ້ຜ່ານຕົວກັ້ນ ແລະ ການລະບາຍອາກາດດ້ວຍຄວາມເຄື່ອນໄຫວທີ່ຖືກບັງຄັບໃຫ້ເກີດຂຶ້ນ ໃຫ້ຜູ້ຕິດຕັ້ງສາມາດຈັດສຳຫຼັບການຕິດຕັ້ງຕົວກັ້ນເສັ້ນໄຟ, ການປ້ອງກັນສາຂາ ແລະ ການລະບາຍອາກາດໃນຕູ້.

ຂໍ້ມູນເທັກນິກທາງການ

ເສັ້ນໄຟຟ້າທີ່ຈ່າຍ	380–480 ວົນ, ແອຊີ, ສາມເຟສ
ຂະໜາດແຫຼ່ງ	FSB
ລະດັບການປ່ອງກັນ	IP20
ພະລັງງານທີ່ຈັດອັນດັບໄວ້ສຳລັບການໃຊ້ງານເກີນຂອບເຂດຕ່ຳ	7.5 ກວ
ພະລັງງານທີ່ຈັດອັນດັບໄວ້ສຳລັບການໃຊ້ງານເກີນຂອບເຂດສູງ	5.5 kw
ປະຈຸໄຟທີ່ເຂົ້າໃຊ້ງານເກີນຂອບເຂດຕ່ຳ	22.2 ອັມເປີ
ປະຈຸໄຟທີ່ເຂົ້າໃຊ້ງານເກີນຂອບເຂດສູງ	19.8 ອັມເປີ
ປະຈຸໄຟທີ່ອອກໃຊ້ງານເກີນຂອບເຂດຕ່ຳ	18.0 ອັມເປີ
ປະຈຸໄຟອັດຕະເລີກທີ່ສູງ	13.2 ອັມເປີ
ການສູນເສຍພະລັງງານ	0.2 kW
ການລະບາຍອາກາດທີ່ຕ້ອງການເພື່ອການເຢັນ	9.2 ລິດຕີ/ວິນາທີ
ນ້ຳໜັກຂອງແມ່ແບບໂດຍບໍ່ມີຕົວກັ້ນ	3.0 ກິໂລກຣາມ

ແຫຼ່ງທີ່ເປັນທາງການ: ຄູ່ມືການຕິດຕັ້ງເຄື່ອງຮ່ວມ Siemens PM240-2 .

ຄໍາ ຖາມ ທີ່ ມັກ ຖາມ

ຂ້ອຍສາມາດເລືອກ 6SL3210-1PE21-8UL0 ສຳລັບມໍເຕີ 7.5 kW ທີ່ມີວັດຖຸປະກອບທີ່ຕ້ອງການການເຮັດວຽກທີ່ໜັກໆໄດ້ຫຼືບໍ?

ການເລືອກໃຊ້ 7.5 kW ໃຊ້ອັດຕາການບົກຮ້າຍຕ່ຳ, ໃນຂະນະທີ່ການເຮັດວຽກທີ່ມີບົກຮ້າຍສູງຈະຖືກຈັດຢູ່ທີ່ 5.5 kW, ດັ່ງນັ້ນຄວາມຕ້ອງການທີ່ແທ້ຈິງຂອງມໍເຕີຈຶ່ງຈະຕ້ອງກຳນົດການເລືອກ.

ຂ້ອຍຄວນໃຊ້ຂອບເຂດປະຈຸກໄຫຼວອອກທີ່ໃດສຳລັບການຄຳນວນຂະໜາດທີ່ມີບົກຮ້າຍສູງຂອງ 6SL3210-1PE21-8UL0?

ໃຊ້ປະຈຸກໄຫຼວອອກທີ່ 13.2 A ສຳລັບການບົກຮ້າຍສູງເພື່ອຄຳນວນຂະໜາດຕາມໂປຟາຍການໃຊ້ງານນີ້.

6SL3210-1PE21-8UL0 ມີຕົວກັ້ນສາຍເຂົ້າຢູ່ໃນຕົວບໍ?

ນີ້ແມ່ນຮູບແບບທີ່ບໍ່ມີຕົວກັ້ນ, ດັ່ງນັ້ນມາດຕະການ EMC ພາຍນອກທີ່ຈຳເປັນຕ້ອງຖືກລວມເຂົ້າໃນການອອກແບບການຕິດຕັ້ງ.

ຕູ້ຄວນຈັດຫາອາກາດທີ່ລົ້ນຜ່ານເທົ່າໃດສຳລັບ 6SL3210-1PE21-8UL0?

ມໍດູນນີ້ຕ້ອງການການລົ້ນຜ່ານຂອງອາກາດເຢັນທີ່ 9.2 ລິດຕໍ່ວິນາທີ.

ຂ້ອຍຄວນຈັດສຳລັບຄວາມຮ້ອນທີ່ເກີດຂື້ນຈາກ 6SL3210-1PE21-8UL0 ເທົ່າໃດ?

ຈັດສຳລັບການສູນເສຍພະລັງງານທີ່ກຳນົດໄວ້ທີ່ 0.2 kW ເມື່ອຄຳນວນການເຢັນຕູ້.

ອັດຕາການປ້ອງກັນດ້ວຍຟິວສໃດທີ່ລາຍການໄວ້ສຳລັບການຕິດຕັ້ງຕາມມາດຕະຖານ UL Class J ກັບ 6SL3210-1PE21-8UL0?

ຕາຕະລາງການເລືອກຂະໜາດຂອງໂຟຣາມ-ບີ ໃຫ້ແຟວສ໌ຄລາສ ຈີ ຂະໜາດ 35 ອັມເປີ ສຳລັບມໍດູນພະລັງງານນີ້.

ຂ້າພະເຈົ້າຄວນຈັດສັນປະລິມານການໄຫຼເຂົ້າໃນລະດັບຕ່ຳທີ່ມີການເຮັດວຽກເກີນພາລະການຂອງ 6SL3210-1PE21-8UL0 ເທົ່າໃດ?

ປະລິມານການໄຫຼເຂົ້າຂອງການເຮັດວຽກເກີນພາລະການຕ່ຳ ແມ່ນ 22.2 ອັມເປີ.

ຄວາມເຂົ້າກັນໄດ້ ແລະ ຄຳແນະນຳການສັ່ງຊື້

ກ່ອນຈະສັ່ງຊື້ 6SL3210-1PE21-8UL0: ຈັບຄູ່ຮູບແບບ FSB ທີ່ບໍ່ໄດ້ຜ່ານການກັ້ນກັບປະໂຫຍດການໃຊ້ງານຂອງມໍເຕີ, ການລະບາຍຄວາມຮ້ອນຂອງຕູ້, ອຸປະກອນຄວບຄຸມທີ່ເໝາະສົມ ແລະ ລະບົບການປ້ອງກັນສາຂາ.

ການເລືອກຂັບເຄື່ອນ ແລະ ຕູ້

• ໃຊ້ 7.5 kW / 18.0 A ສຳລັບ LO ຫຼື 5.5 kW / 13.2 A ສຳລັບ HO.
• ຈັດຫາແຫຼ່ງຈ່າຍໄຟຟ້າສາມເຟສທີ່ຢູ່ໃນໄລຍະ 380–480 V.
• ໃຫ້ອະນຸຍາດໃຫ້ອາກາດລະບາຍຄວາມຮ້ອນໄຫຼຜ່ານ 9.2 ລິດຕ້າ/ວິນາທີ ແລະ ການສູນເສຍຄວາມຮ້ອນ 0.2 kW.
• ປະສານງານມາດຕະການ EMC ພາຍນອກ ແລະ ແຟວສ໌ສາຂາທີ່ກຳນົດ.
