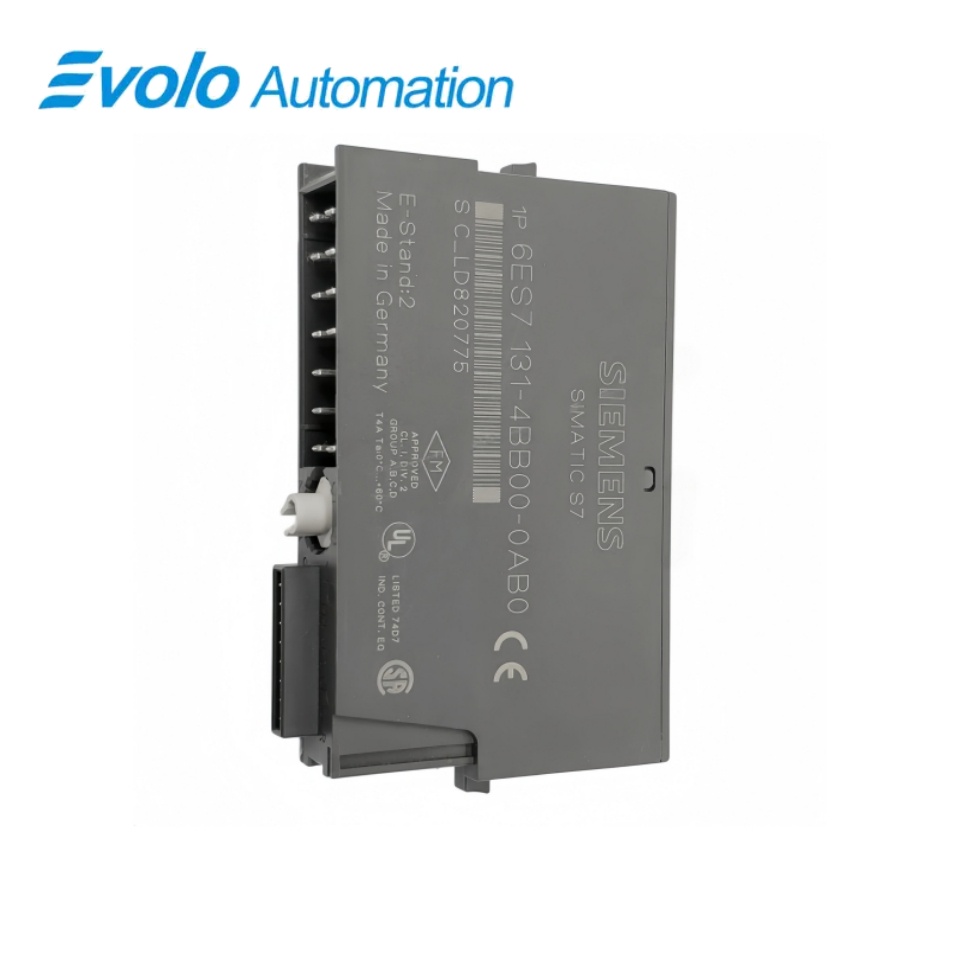

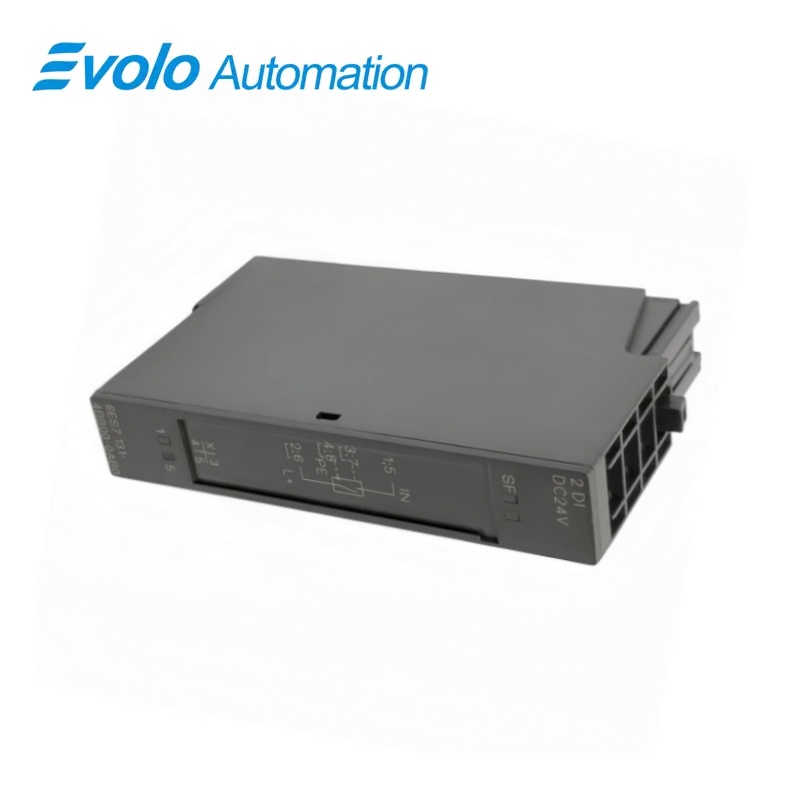

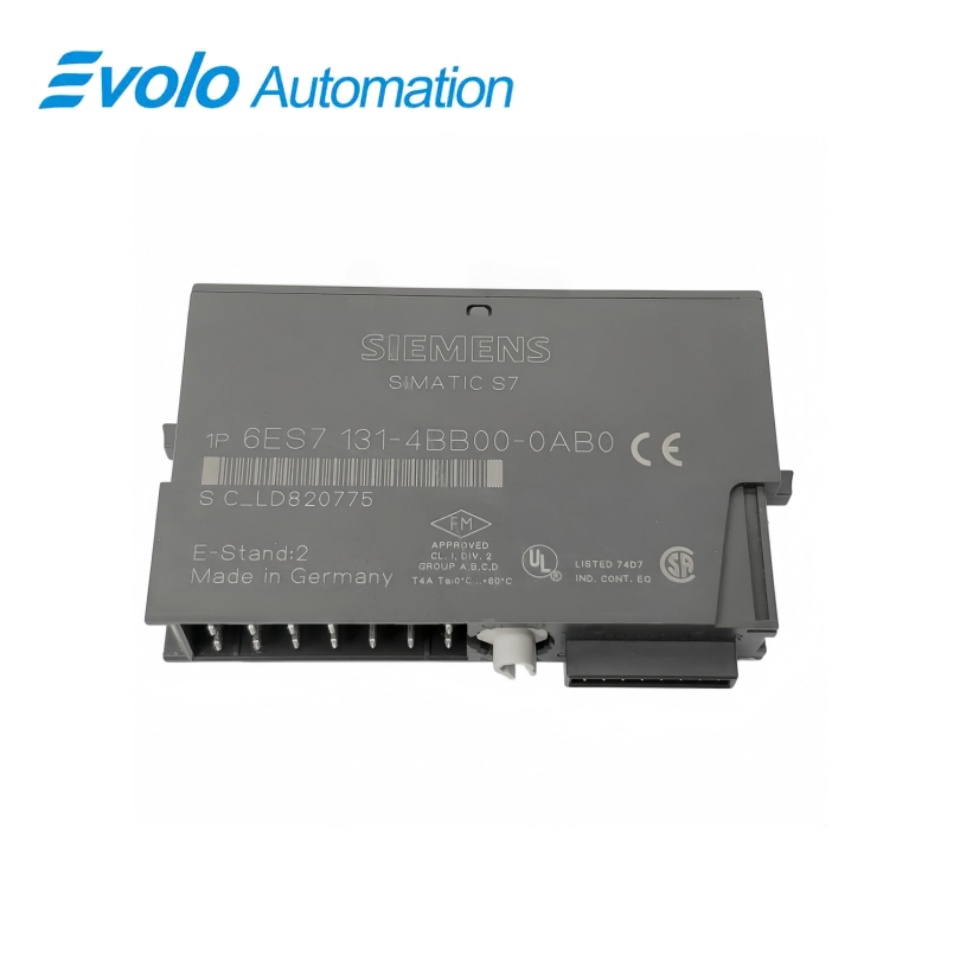

ຊີເມັນ 6ES7131-4BB00-0AB0 SIMATIC ET 200S 2DI DC24V ແທງປ້ອນສັນຍານຄຸນລັກສະນະສູງ

ຄຳອະທິບາຍສັ້ນ

Siemens SIMATIC ET 200S

6ES7131-4BB00-0AB0 SIMATIC ET 200S 2DI DC24V ແທງປ້ອນສັນຍານຄຸນລັກສະນະສູງ

ແທງປ້ອນສັນຍານ DC 24 V ສອງຊ່ອງທີ່ມີຄຸນລັກສະນະສູງ ມີການຕັ້ງຄ່າການກັ້ນສັນຍານໄດ້, ການຂັດຂວາງຂະບວນການ, ການວິເຄາະສະຖານະການເຮັດວຽກໄດ້, ແລະ ອຸປະກອນຈ່າຍພະລັງງານໃຫ້ເຊີນເຊີທີ່ປົກປ້ອງດ້ວຍວິທີທາງເອເລັກໂຕຣນິກ.

ສັງເກດຢ່າງວ່ອງໄວ

ຍີ່ຫໍ້	Siemens
ຮຸ່ນ	6ES7131-4BB00-0AB0
ປະເພດຜະລິດຕະພັນ	ອຸປະກອນປ້ອນສັນຍານດິຈິຕອລ
ຟັງຊັນຫຼັກ	ການຮັບສະຖານະການຈາກສະວິດຊ໌ ແລະ ເຊີນເຊີຄວາມໃກ້
ການນຳໃຊ້	ສະຖານີປ້ອນສັນຍານແບບປະກອບຂອງ ET 200S

ການຕອບສະຫນອງການປ້ອນຂໍ້ມູນທີ່ສາມາດປັບແຕ່ງໄດ້

ມີທາງເລືອກສີ່ຢ່າງສຳລັບຄ່າເວລາລ່າຊ້າທີ່ກຳນົດໄວ້ ຈາກ 0.1 ຫາ 15 ມີລີວິນາທີ ສຳລັບການປ່ຽນແປງທັງສອງທາງຂອງການປ້ອນຂໍ້ມູນ

ພະລັງງານເຊັນເຊີເທື່ອງບ່ອນຕັ້ງ

ໂມດູນໃຫ້ພະລັງງານເຊັນເຊີທີ່ຈັດອັນດັບໄວ້ທີ່ 500 mA ພ້ອມກັບການປ້ອງກັນການລັດຕະ່າງສັ້ນດ້ວຍເຄື່ອງໄຟຟ້າ

ການບອກສະແດງຊ່ອງແລະກຸ່ມ

ໄຟ LED ສີຂຽວທີ່ຊ່ອງແຕ່ລະຊ່ອງສະແດງສະຖານະການປ້ອນຂໍ້ມູນ ໃນຂະນະທີ່ໄຟ LED SF ສີແດງສະແດງຂໍ້ຜິດພາດຂອງກຸ່ມ

ຂໍ້ມູນທົ່ວໄປຂອງຜະລິດຕະພັນ

6ES7131-4BB00-0AB0 ຮັບສັນຍານປ້ອນຂໍ້ມູນ DC 24 V ຈາກສະວິດຊ໌ ແລະເຊັນເຊີຄວາມໃກ້ເຄີຍທີ່ເຂົ້າກັນໄດ້ ໃນສະຖານີ ET 200S

ເຄື່ອງໄຟຟ້າທີ່ມີຄຸນສົມບັດສູງປະກອບດ້ວຍການປັບເວລາລ່າຊ້າຂອງການປ້ອນຂໍ້ມູນທີ່ເລືອກໄດ້ ແລະການຂັດຂວາງຂະບວນການ ພ້ອມດ້ວຍການດຳເນີນງານທີ່ເຊື່ອມຕໍ່ກັບເວລາທີ່ແທ້ຈິງ, ໂດຍເວີຊັ່ນຂອງເທີມິນານ-ເບດທີ່ຕິດຕັ້ງຈະກຳນົດການເຊື່ອມຕໍ່ຂອງເຊັນເຊີທີ່ເຂົ້າສູ່ທົ່ງ, ການຕໍ່ດິນ ແລະ AUX1

ຈຸດສຳຄັນໃນການສັ່ງຊື້: ຮັກສາເວີຊັ່ນ 0AB0 ທີ່ມີຄຸນສົມບັດສູງ ແລະຮັກສາການເຊື່ອມຕໍ່ເທີມິນານ-ເບດໃຫ້ຖືກຕ້ອງຢ່າງແທ້ຈິງ ແລະປັບຄ່າເວລາລ່າຊ້າຂອງການປ້ອນຂໍ້ມູນ ແລະການຂັດຂວາງໃຫ້ເຂົ້າກັບການນຳໃຊ້ທີ່ຕິດຕັ້ງໄວ້

ຟັງຊັ່ນສຳຄັນ

ປັບການກັ້ນການປ້ອນຂໍ້ມູນໃຫ້ເຂົ້າກັບສັນຍານທີ່ເຂົ້າມາຈາກທົ່ງ

ສາມາດຕັ້ງຄ່າຄວາມລ້າຊ້າທີ່ເປັນຊື່ເລີຍ (nominal) ໄດ້ທີ່ 0.1, 0.5, 3 ແລະ 15 ມີລິວິນາທີ (ms) ສຳລັບການປ່ຽນແປງຂອງສັນຍານທີ່ເພີ່ມຂຶ້ນ ແລະ ຫຼຸດລົງ.

ຮັບເຫດເຫດການຂ້າວເຂົ້າດ້ວຍເວລາຂອງສະຖານີ

ການຂັດຂວາງຂະບວນການທີ່ສາມາດຕັ້ງຄ່າໄດ້ ແລະ ການດຳເນີນງານທີ່ເປັນຈັງຫວะຮ່ວມກັບເວລາ ເຮັດໃຫ້ເກີດການຮັບເຂົ້າຂໍ້ມູນທີ່ເປັນປະສົມປະສານກັນໄດ້ ສຳລັບການນຳໃຊ້ທີ່ຕ້ອງການ.

ຈັດຫາແລະຕິດຕາມເซັນເຊີທີ່ເຊື່ອມຕໍ່

ໂມດູນນີ້ຈັດຫາວົງຈອນເຊັນເຊີຜ່ານເຄື່ອງອອກທີ່ຖືກປ້ອງກັນດ້ວຍເຄື່ອງໄຟຟ້າ ແລະ ສະເໜີການບອກສະຖານະຂອງແຕ່ລະຊ່ອງຮ່ວມທັງຂໍ້ມູນເວັບໄຊທ໌ທີ່ສາມາດອ່ານໄດ້.

ຂໍ້ມູນເທັກນິກທາງການ

ຈຳນວນຊ່ອງສຳລັບການປ້ອນຂໍ້ມູນ	2
ຄ່າອັນດັບສຳລັບມໍດູນ ແລະ ການຈ່າຍພະລັງງານເຂົ້າ.	24 V DC
ຄ່າຄວາມຕ້ານທີ່ເຂົ້າໃນສະຖານະ ON.	11–30 V
ຄ່າຄວາມຕ້ານທີ່ເຂົ້າໃນສະຖານະ OFF.	−30 ເຖິງ +5 V
ປະຈຸບັນຂໍ້ມູນເຂົ້າໃນສະຖານະເປີດທີ່ປົກກະຕິ	8 mA
ຄວາມລ້າຊ້າຂອງການປ້ອນຂໍ້ມູນທີ່ສາມາດຕັ້ງຄ່າໄດ້ ສຳລັບທັງສອງທິດທາງ	ຄ່າທີ່ກຳນົດໄວ້ 0.1, 0.5, 3 ຫຼື 15 ມີລິຊີຄອນ; ຊ່ວງຄ່າທີ່ສອດຄ່ອງແມ່ນ 0.05–0.15, 0.4–0.6, 2.7–3.3 ຫຼື 14.85–15.15 ມີລິຊີຄອນ
ລັກສະນະຂອງສັນຍານເຂົ້າ	IEC 61131 ປະເພດ 1
ປະຈຸບັນສະຫງົບສູງສຸດຂອງເຊັນເຊີສາມເສັ້ນ	1.5 mA
ຄວາມຍາວສູງສຸດຂອງເຄເບີລ໌ສັນຍາ	600 ແມັດເທີໂດຍບໍ່ມີການປ້ອງກັນ; 1,000 ແມັດເທີທີ່ມີການປ້ອງກັນ
ການສູນເສຍພະລັງງານຂອງແມ່ແບບທີ່ປະກົດຢູ່ທົ່ວໄປ	0.4 ວັດ
ການຈັດຫາພະລັງງານໃຫ້ເຊີນເຊີ	ຈັດອັນດັບໄວ້ທີ່ 500 mA; ຄ່າຕຳ່ສຸດຂອງຄ່າໄຟຟ້າທີ່ເຄື່ອນໄຫວ L+ ຫຼຸດລົງ 0.5 V
ການປ້ອງກັນໄຟຟ້າສຳລັບເຊີສີເຕີ	ການປ້ອງກັນການລົ້ມເຫຼວຈາກການສັ້ນຈົບດ້ວຍໄຟຟ້າ, ຕາມແຕ່ລະໝູ່
ການແຍກໄຟຟ້າ	ການປ້ອງກັນການເຊື່ອມຕໍ່ລະຫວ່າງສາຍເຂົ້າກັບບັດເບີ້ນບັດ; ບໍ່ມີການປ້ອງກັນການເຊື່ອມຕໍ່ລະຫວ່າງຊ່ອງ
ຄວາມແຕກຕ່າງຄວາມສາມາດທີ່ຖືກອະນຸຍາດລະຫວ່າງວົງຈອນ	75 V DC ຫຼື 60 V AC
ຄ່າຄວາມຕ້ານທານຂອງການທົດສອບ	500 V DC
ການສະໜອງສະຖານະການ ແລະ ການວິເຄາະບັນຫາ	LED ສີຂຽວຕໍ່ແຕ່ລະຊ່ອງ; LED ສີແດງສຳລັບຂໍ້ຜິດພາດທັງໝົດ (SF); ຂໍ້ມູນການວິເຄາະບັນຫາສາມາດອ່ານໄດ້
ຄຸນສົມບັດດ້ານເວລາ	ການຕັດຈ່າຍຂະບວນການທີ່ສາມາດຕັ້ງຄ່າໄດ້ ແລະ ການດຳເນີນງານທີ່ເຊື່ອມຕໍ່ກັບເວລາ
ມິຕິ (ກວ້າງ × ສູງ × ໃນ)	15 × 81 × 52 ມມ
ນ້ຳໜັກຂອງແມວລ໌ປະມານ	35 g

ແຫຼ່ງທີ່ເປັນທາງການ: ຄູ່ມືລະບົບ ET 200S ດັ້ງເດີມຂອງ Siemens · ການຈຳແນກໂມດູນ Siemens exact High Feature

ຄໍາ ຖາມ ທີ່ ມັກ ຖາມ

ຂ້ອຍຈະເຊື່ອມຕໍ່ເຊັນເຊີສາມເສັ້ນໄດ້ແນວໃດຜ່ານຖານ TM-E15S24-01 ສຳລັບ 6ES7131-4BB00-0AB0?

ເຊື່ອມຕໍ່ສັນຍານຂອງຊ່ອງທີ 0, ແຫຼ່ງຈ່າຍພະລັງງານຂອງເຊັນເຊີ ແລະ ດິນ (ground) ໄປຫາເທີມິນານ 1, 2 ແລະ 3, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຟຂອງຊ່ອງທີ 1 ທີ່ສອດຄ່ອງກັນໄປຫາເທີມິນານ 5, 6 ແລະ 7.

ເສັ້ນໄຟ 48 V ທີ່ບໍ່ໄດ້ໃຊ້ງານ ອາດຈະເຊື່ອມຕໍ່ໄດ້ທີ່ເທີມິນານ 4 ຫຼື 8 ຂອງຖານ TM-E15S24-01 ທີ່ໃຊ້ຮ່ວມກັບ 6ES7131-4BB00-0AB0 ຫຼືບໍ່?

ບໍ່, ຕຳແໜ່ງເສັ້ນໄຟທີ່ບໍ່ໄດ້ໃຊ້ງານເຫຼົ່ານີ້ຖືກຈຳກັດໃຫ້ໃຊ້ກັບວົງຈອນທີ່ມີຄ່າໄຟຟ້າສູງສຸດ 30 V DC ເທົ່ານັ້ນ.

ຂ້ອຍສາມາດເລືອກການຕັ້ງຄ່າຄວາມລ່າຊ້າຂອງຕົວກັ້ນສັນຍານເຂົ້າໄດ້ໃດແດ່ສຳລັບ 6ES7131-4BB00-0AB0?

ການຕັ້ງຄ່າຄວາມລ່າຊ້າທີ່ສາມາດປັບໄດ້ແມ່ນ 0.1, 0.5, 3 ແລະ 15 ms ສຳລັບທັງການຂຶ້ນ (rising) ແລະ ລົງ (falling) ຂອງສັນຍານ.

ເຊັນເຊີທີ່ອອກສັນຍານ 10 V ຈະຖືກຮັບຮູ້ວ່າຢູ່ໃນສະຖານະ ON ຢ່າງເເນ່ນອນໃນ 6ES7131-4BB00-0AB0 ຫຼືບໍ່?

ບໍ່, ຊ່ວງຄ່າໄຟຟ້າເຂົ້າທີ່ກຳນົດໃຫ້ຢູ່ໃນສະຖານະ ON ເລີ່ມຕົ້ນທີ່ 11 V.

ຂ້ອຍສາມາດໃຊ້ເສັ້ນໄຟເຊັນເຊີທີ່ບໍ່ມີເເຜ່ນກັ້ນ (unshielded) ຍາວ 800 m ໄປຫາ 6ES7131-4BB00-0AB0 ໄດ້ຫຼືບໍ່?

ບໍ່, ເຄເບີລ໌ສັນຍານທີ່ບໍ່ມີການປ້ອງກັນຈະຖືກຈຳກັດຢູ່ທີ່ 600 ແມັດເທີ, ໃນຂະນະທີ່ເຄເບີລ໌ທີ່ມີການປ້ອງກັນອາດຈະໃຊ້ໄດ້ສູງສຸດເຖິງ 1,000 ແມັດເທີ.

ຂ້ອຍຈະແຍກແຍະສັນຍານເຂົ້າທີ່ເປີດໃຊ້ງານຈາກຂໍ້ຜິດພາດຂອງກຸ່ມໃນ 6ES7131-4BB00-0AB0 ໄດ້ແນວໃດ?

ໄຟ LED ສີຂຽວແຕ່ລະຊ່ອງສະແດງສະຖານະການເຂົ້າຂອງຊ່ອງນັ້ນ, ໃນຂະນະທີ່ໄຟ LED SF ສີແດງສະແດງຂໍ້ຜິດພາດຂອງກຸ່ມ.

ການປ້ອງກັນການລັດສູນໃນສ່ວນຈ່າຍພະລັງງານໃຫ້ເຊັນເຊີຂອງ 6ES7131-4BB00-0AB0 ແມ່ນເປີດເອກະລາດຕໍ່ແຕ່ລະຊ່ອງຫຼືບໍ່?

ບໍ່, ການປ້ອງກັນການລັດສູນດ້ານເອເລັກໂຕຣນິກຂອງສ່ວນຈ່າຍພະລັງງານໃຫ້ເຊັນເຊີເຮັດວຽກຕາມແຕ່ລະໝວດ.

ຄວາມເຂົ້າກັນໄດ້ ແລະ ຄຳແນະນຳການສັ່ງຊື້

ກ່ອນຈະສັ່ງຊື້ 6ES7131-4BB00-0AB0: ຮັກສາເລກທີ່ສັ່ງຊື້ຂອງໝວດສູງທີ່ມີສອງຊ່ອງ, ການເຊື່ອມຕໍ່ເຊັນເຊີແລະ AUX1 ທີ່ມີຢູ່ແລ້ວຕາມຖານ, ແລະ ການຕັ້ງຄ່າຕົວກັ້ນ, ການຂັດຂວາງ ແລະ ການຊື່ອງສັນຍານທີ່ໄດ້ຕັ້ງຄ່າໄວ້ເມື່ອປ່ຽນຊິ້ນສ່ວນເອເລັກໂຕຣນິກ.

ບັນຊີການກວດສອບຄວາມເຂົ້າກັນໄດ້ສຳລັບ 6ES7131-4BB00-0AB0

• ໃຊ້ແຜນຜັງຂອງຂາເຊື່ອມຕໍ່ທີ່ຖືກຕ້ອງສຳລັບຖານ TM-E15 ທີ່ຕິດຕັ້ງຢູ່.
• ຮັກສາສາຍຈ່າຍ 24 V DC ແລະ ພາກສ່ວນທີ່ເຊື່ອມຕໍ່ເຊັນເຊີໃຫ້ຢູ່ພາຍໃຕ້ຄ່າ 500 mA.
• ຮັກສາເວລາທີ່ຕັ້ງໄວ້ຂອງແອັບຯິເຄຊັນ ແລະ ດຳເນີນການການຂັດຂວາງ
• ກວດສອບການຮັ່ວໄຫຼໃນສະຖານະການປິດຂອງເຊັນເຊີ ເທືອບກັບຂອບເຂດ 1.5 mA
