Conspectus
Locus originis: |
Suecia |
Nomen marcae: |
ABB |
Numerus exemplaris: |
DI801 3BSE020508R1 |
Particularia impaquetandi: |
Originales nova Officina Sigillata |
Tempus solutionis: |
5-7 dies |
Conditiones solutionis: |
T/T |
Vis Supplicandi: |
In stirpe |
Specificationes
|
Nomen producti: |
Modulus Ingressuum Digitalium |
|
Exemplum: |
DI801 3BSE020508R1 |
|
DIMENSIONES: |
9,3 × 13,6 × 5,1 cm |
|
Pondus: |
0.2 KG |
|
Specificatio Signali: |
24 V DC |
|
Numerus canalium: |
16 |
|
Genus Signali: |
Configurationem currentis absorbentis |
|
Supportus HART: |
No |
|
Supportus SOE: |
No |
|
Redundantia: |
No |
|
Alta Integritas: |
No |
|
Securitas Intrinseca: |
No |
|
Mechanica: |
S800L |
|
Intervalum Tensionis Ingressus „0“: |
−30 ad +5 V |
|
Intervalum Tensionis Ingressus „1“: |
15 ad 30 V |
|
Impedimentum input: |
3,5 kΩ |
|
Isolatio: |
Singulae ex gruppo a terra isolatae |
|
Tempora filtrandi (digitalia, seligibilia): |
2, 4, 8, 16 ms |
|
Longitudo Maxima Cavi Campi: |
600 m (656 yd) |
|
Tensio isolans nominalis: |
50 V |
|
Tensio probatoria dielectrica: |
500 V |
|
Dissipatio Potentiae: |
Typus 2.2 W |
|
Consumptio currentis +5 V Modulebus: |
70 mA |
|
Consumptio currentis +24 V Modulebus: |
0 |
|
Magnitudo Fili Conductoris Admissa: |
Solidus: 0,05–2,5 mm², 30–12 AWG; Torquatus: 0,05–1,5 mm², 30–12 AWG |
|
Torque Recommandatum: |
0,5–0,6 Nm |
|
Longitudo Decorticandae Partis: |
6–7.5 mm (0.24–0.30 pollicis) |
Descriptio

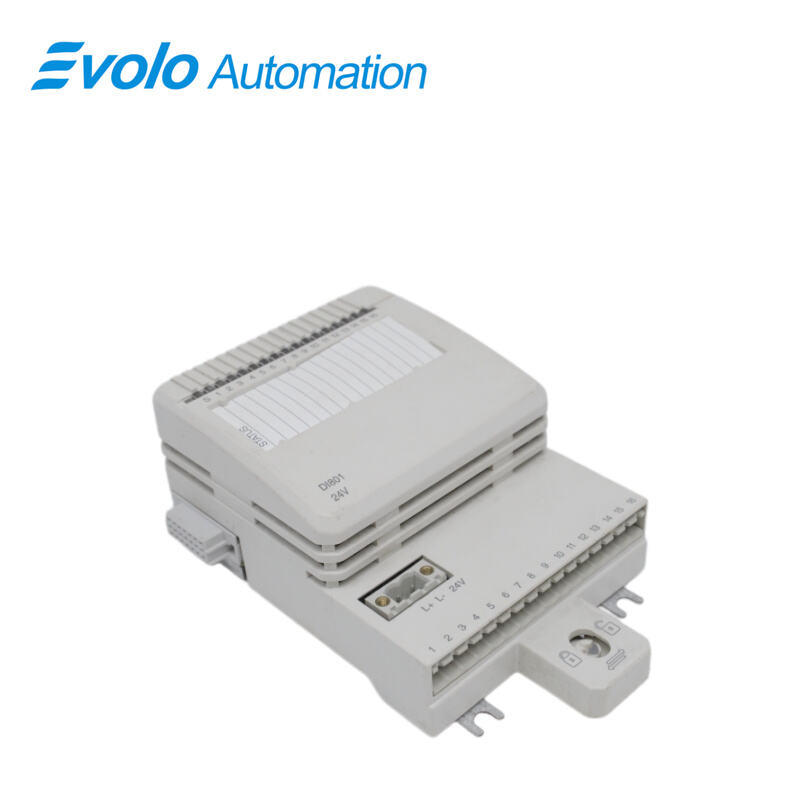

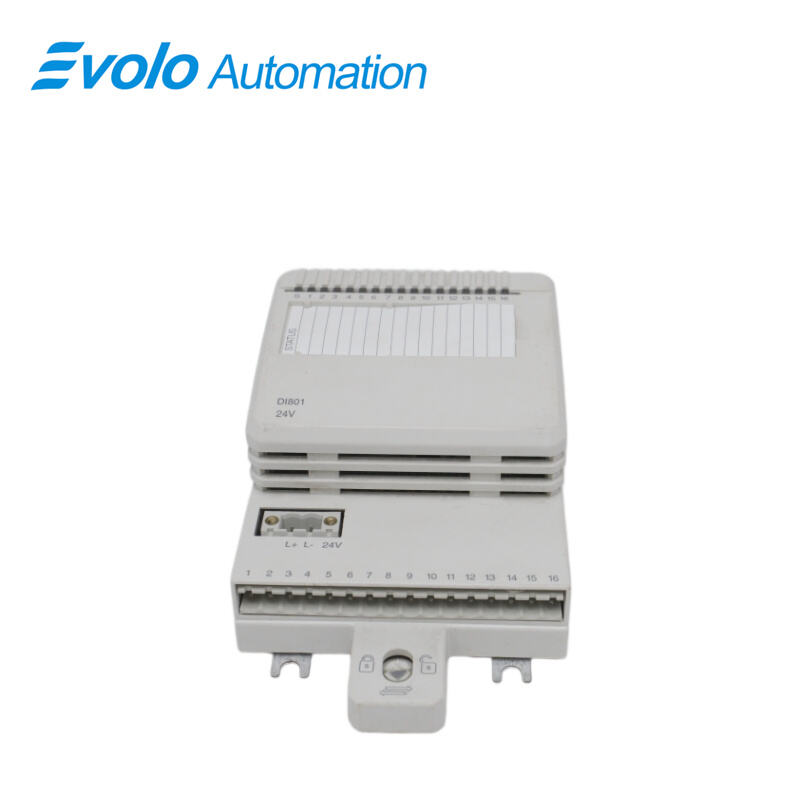

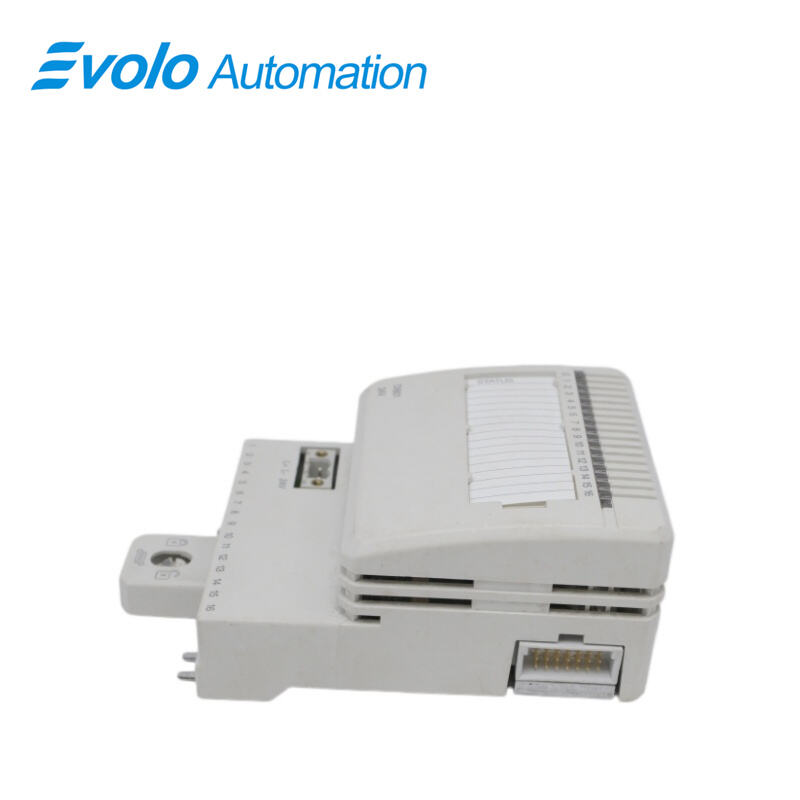

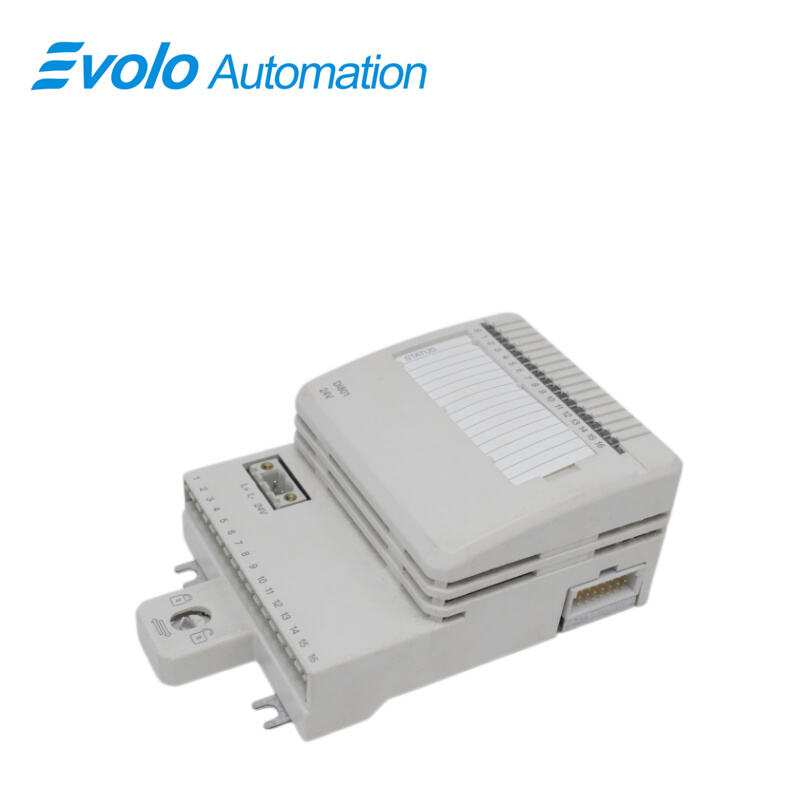

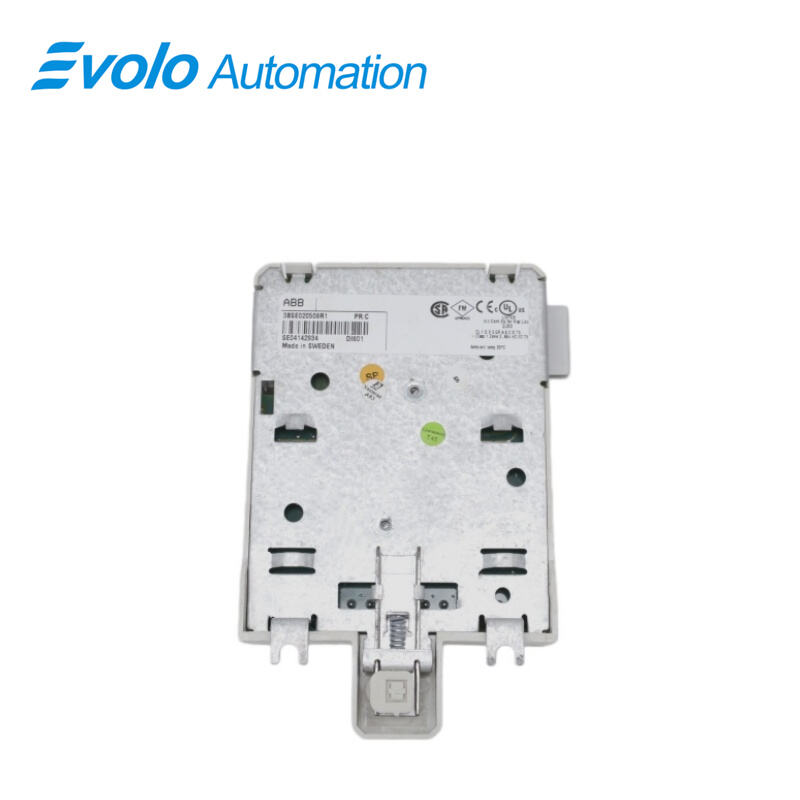

DI801 3BSE020508R1 est modulorum digitalium S800 I/O modulum 16 canalium 24 V pro ingressibus digitalibus. Hoc modulum 16 ingressus digitales habet. Intervallum tensionis ingressus est 18 ad 30 V c.c., et currentis ingressus 6 mA ad 24 V. Ingressus in unum gruppus isolatum sunt, cum sedecim canalibus; et numerus canalis sedecimus ad supervisionem tensionis in hoc gruppo uti potest. Quisque canalis ingressus constat ex componentibus limitantibus currentem, ex componentibus protectionis contra perturbationes electromagneticas (EMC), ex indicatore LED status ingressus, et ex barriera isolationis opticae.
Ambientia et Certificatio
|
Signum CE: |
Ita |
|
Tutela electrica: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Loca Periculosa: |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
|
Certificatio maritima: |
ABS, BV, DNV, LR |
|
Operativa Temperatura: |
0 ad +55 °C (+32 ad +131 °F); approbationes dantur pro +5 ad +55 °C |
|
Temperatura Storagii: |
-40 ad +70 °C (-40 ad +158 °F) |
|
Gradus Pollutionis: |
Gradus 2, IEC 60664-1 |
|
Protectio contra corrosionem: |
ISA-S71.04: G3 |
|
Humiditas relativa: |
5 ad 95 %, non condensans |
|
Maxima Temperatura Ambientis: |
55 °C (131 °F), pro montatura verticali 40 °C (104 °F) |
|
Classis protectionis: |
IP20 secundum IEC 60529 |
|
Conditiones Operationis Mechanicae: |
IEC/EN 61131-2 |
|
Compatibilitas Electromagnetica (EMC): |
EN 61000-6-4 et EN 61000-6-2 |
|
Categoriae Supertensionum: |
IEC/EN 60664-1, EN 50178 |
|
Classis Instrumentorum: |
Classis I secundum IEC 61140 (protecta per terram) |
|
Conformatio RoHS: |
RoHS Unionis Europaeae, RoHS Emiratuum Arabum Unitorum, RoHS Sinensis |
|
Adimpletio directivae WEEE: |
DIRECTIVE/2012/19/EU |
Usus
In fabricis chemicis subtilibus et pharmaceuticalis:
Ad statum centum diaphragmatum valvarum et agitatorum observandum utitur. Systema S800 I/O permittit substitutionem calida (hot-swapping), id est, modula damnata sine productionis intermissione mutari possunt, quae continuitatem garantit.
Magnae fabricae papyri et confectionis vasorum:
In lineis productionis machinarum papyri altissimae velocitatis, DI801 signa colligit e millibus interruptorum photoelectricorum et approximationis. Eius forma compacta spatium in armario de controllo notabiliter minuit.
Fabricae elaborationis ciborum et potuum:
Adhibetur ad regulandam rationem in lineis imbuti et autoclavibus. Hoc modulum praestantem immunitatem adversus interferences electromagneticas (EMC) habet, ita ut in aspero ambiente electromagnetico, ubi multae pompae et convertitores frequentialis densissime collocantur, bene valeat.
Fabricae tractationis aquae et calefactionis districtualis:
Ut I/O distributa in stationibus pompis geographice dispersis implementatur, signa ad cameram centralem de controllo per PROFIBUS vel PROFINET transmittere.
Characteristica et utilia
16 canales pro intritis 24 V d.c. cum currente descendente
1 gruppus isolatus 16 canalis cum supervisione voltatis
Indicatores status inpulsuum
Coniunctio processus et potestatis per conectores amovibiles
Diagnosis
LED anteriores: S(tatus) (operatio aut defectus), Canalis 1–16 ("0" aut "1")
Supervisio: Supervisio tensionis processus in canalibus 16
Indicatio status supervisionis: Error moduli, Admonitio moduli, Error canalis
FAQ
Q1: Num DI801 3BSE020508R1 suadet notulationem Eventuum Ordinis (SOE)?
A: Minime. Non suadet eam directe. Si notulationem temporis cum praecisione 1 ms requiris, suadetur ut moduli DI830 aut DI831 eiusdem seriei utantur.
Q2: Num DI801 3BSE020508R1 ad signa AC 220V connectere possum?
A: Minime. DI801 3BSE020508R1 tantum 24V DC suadet. Si ad potentiam AC connectitur, modulorum perditio permanens eveniet.
Q3: Num DI801 3BSE020508R1 sine CPU per se operari potest?
A: Minime. Ad ModuleBus coniungi debet et data ad CPU per modulum interfaciei communicationis (velut CI801/CI840) transmittere debet.
Q4: Cur meus modulorum DI801 3BSE020508R1 in systemate 800xA "Unitas Desiderata" ostendit?
A: Verifica an commutator DIP ad locum in dock adhibitus recte sit positus, aut an cingulum inter docks laxum sit.
