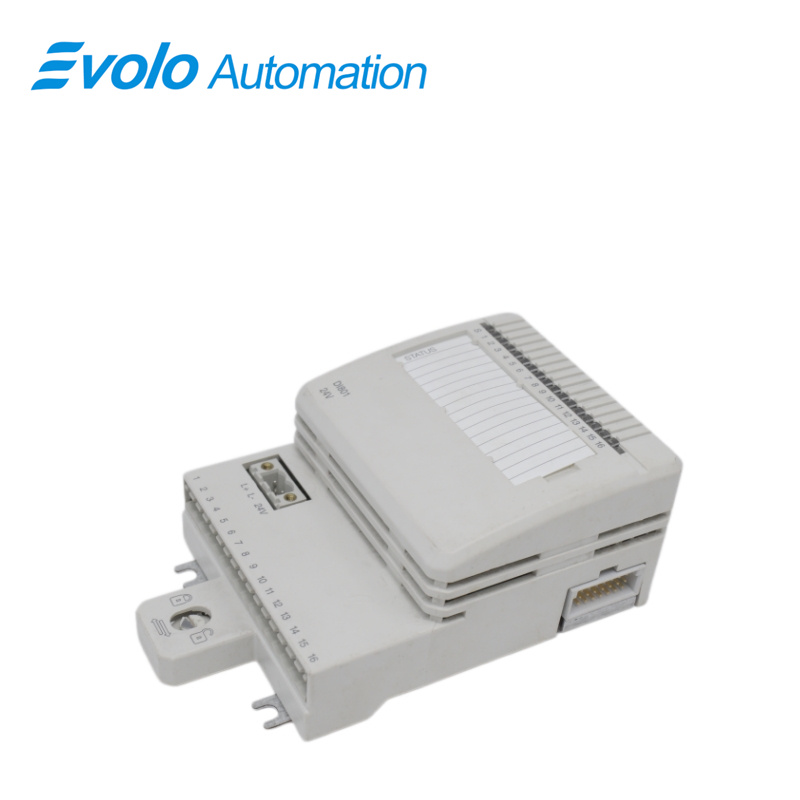

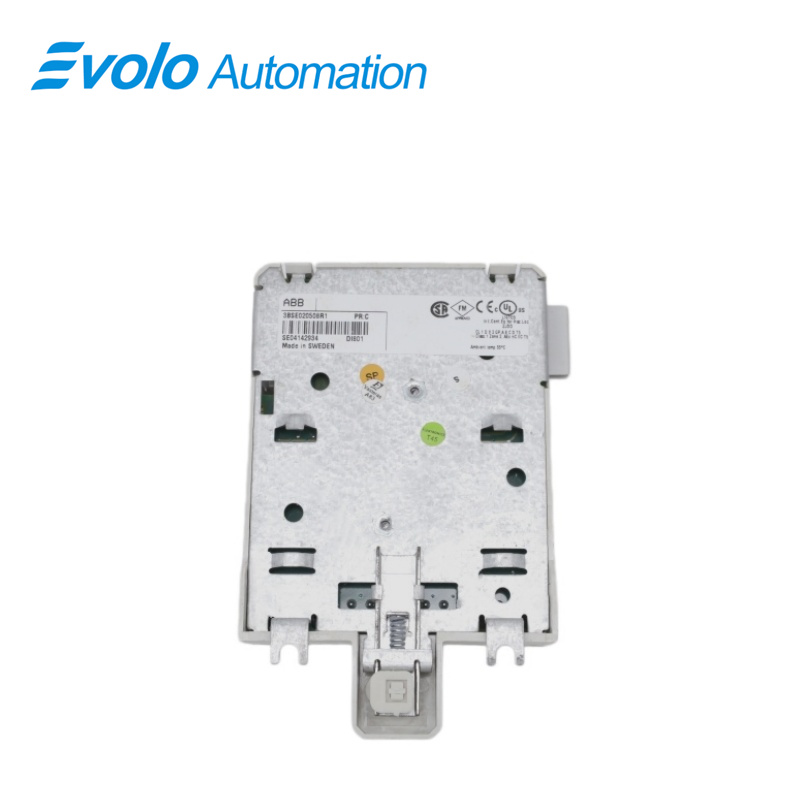

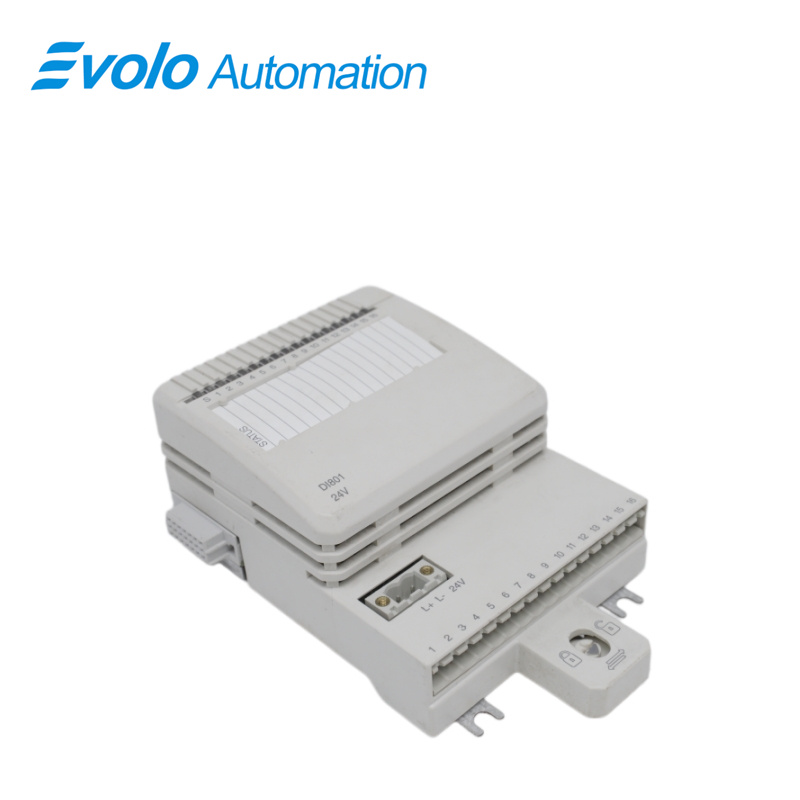

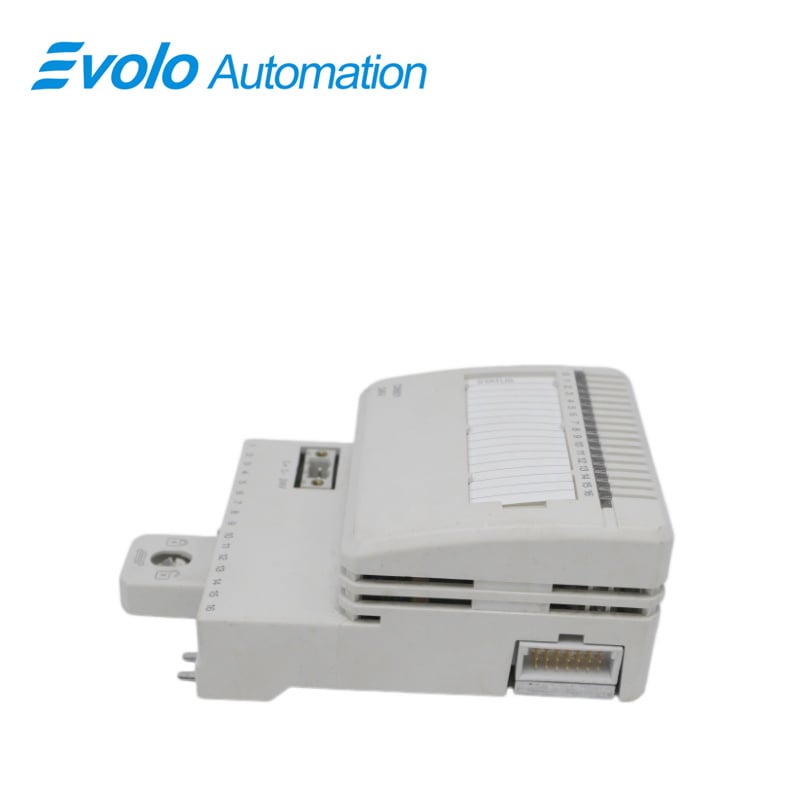

DI801 3BSE020508R1 ডিজিটাল ইনপুট মডিউল, চীন DI801 3BSE020508R1 ডিজিটাল ইনপুট মডিউল প্রস্তুতকারক, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DI801 3BSE020508R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

পণ্যের নাম:	ডিজিটাল ইনপুট মডিউল
মডেল:	DI801 3BSE020508R1
আকার:	৯.৩ × ১৩.৬ × ৫.১ সেমি
ওজন:	০.২ কেজি
সিগন্যাল বিশেষকরণ:	২৪ ভোল্ট ডিসি
চ্যানেল সংখ্যা:	16
সিগন্যালের ধরন:	কারেন্ট সিঙ্কিং
HART সমর্থন:	No
SOE সমর্থন:	No
পুনরাবৃত্তি:	No
উচ্চ অখণ্ডতা:	No
অন্তর্নিহিত নিরাপত্তা:	No
যান্ত্রিক বৈশিষ্ট্য:	এস৮০০এল
ইনপুট ভোল্টেজ রেঞ্জ "০":	-৩০ থেকে +৫ ভোল্ট
ইনপুট ভোল্টেজ রেঞ্জ "১":	15 থেকে 30 V
ইনপুট ইম্পিডেন্স:	3.5 kΩ
বিচ্ছেদ:	গ্রাউন্ড থেকে গ্রুপ-ভিত্তিক বিচ্ছিন্ন
ফিল্টার সময় (ডিজিটাল, নির্বাচনযোগ্য):	২, ৪, ৮, ১৬ মিলিসেকেন্ড
সর্বোচ্চ ফিল্ড কেবল দৈর্ঘ্য:	৬০০ মিটার (৬৫৬ গজ)
একক র‌্যাটেড ইনসুলেশন ভোল্টেজ:	50 ভি
ডাইইলেকট্রিক টেস্ট ভোল্টেজ:	৫০০ ভি
পাওয়ার ডিসিপেশন:	টাইপ ২.২ ওয়াট
+৫ ভোল্ট মডিউলবাস এর বর্তমান খরচ:	৭০ মিলিঅ্যাম্পিয়ার
+২৪ ভোল্ট মডিউলবাস কারেন্ট খরচ:	0
সমর্থিত তারের আকার:	কঠিন: ০.০৫–২.৫ মিমি², ৩০–১২ এওয়াজ; তারের গুচ্ছ: ০.০৫–১.৫ মিমি², ৩০–১২ এওয়াজ
সুপারিশকৃত টর্ক:	০.৫-০.৬ নিউটন-মিটার
ছাঁটাইয়ের দৈর্ঘ্য:	৬-৭.৫ মিমি (০.২৪-০.৩০ ইঞ্চি)

বিবরণ

DI801 3BSE020508R1 হল S800 I/O-এর জন্য একটি ১৬ চ্যানেল ২৪ ভোল্ট ডিজিটাল ইনপুট মডিউল। এই মডিউলে ১৬টি ডিজিটাল ইনপুট রয়েছে। ইনপুট ভোল্টেজ রেঞ্জ হল ১৮ থেকে ৩০ ভোল্ট ডিসি এবং ২৪ ভোল্টে ইনপুট কারেন্ট হল ৬ মিলি অ্যাম্পিয়ার। ইনপুটগুলি একটি আইসোলেটেড গ্রুপে স্থাপিত, যাতে ১৬টি চ্যানেল রয়েছে এবং গ্রুপের মধ্যে ষোল নম্বর চ্যানেলটি ভোল্টেজ সুপারভিশন ইনপুট হিসেবে ব্যবহার করা যেতে পারে। প্রতিটি ইনপুট চ্যানেলে কারেন্ট লিমিটিং উপাদান, ইএমসি প্রোটেকশন উপাদান, ইনপুট স্টেট নির্দেশক LED এবং অপটিক্যাল আইসোলেশন ব্যারিয়ার রয়েছে।

পরিবেশ এবং সার্টিফিকেশন

সিই মার্ক:	হ্যাঁ
অlectricity নিরাপত্তা:	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান:	C1 ডিভিশন ২ cULus, C1 জোন ২ cULus, ATEX জোন ২
মেরিন সার্টিফিকেশন:	ABS, BV, DNV, LR
অপারেটিং তাপমাত্রা:	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F), অনুমোদনগুলি +৫ থেকে +৫৫ °C-এর জন্য প্রদান করা হয়
সংরক্ষণ তাপমাত্রা：	-40 থেকে +70 °C (-40 থেকে +158 °F)
দূষণ মাত্রা:	ডিগ্রি 2, IEC 60664-1
ক্ষয় প্রতিরোধ:	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা:	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশগত তাপমাত্রা:	৫৫ °C (১৩১ °F), উল্লম্ব মাউন্টিংয়ের জন্য ৪০ °C (১০৪ °F)
প্রোটেকশন ক্লাস:	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী:	IEC/EN 61131-2
ইএমসি:	EN 61000-6-4 এবং EN 61000-6-2
ওভারভোল্টেজ শ্রেণিবিভাগ:	IEC/EN 60664-1, EN 50178
সরঞ্জাম শ্রেণি:	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
RoHS অনুমোদন:	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
WEEE অনুযায়ী অনুমোদিত:	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

উৎকৃষ্ট রাসায়নিক ও ফার্মাসিউটিক্যাল প্লান্টগুলি:

শতাধিক ডায়াফ্রাম ভাল্ভ ও অ্যাগিটেটরের অবস্থা মনিটর করতে ব্যবহৃত হয়। S800 I/O হট-সোয়াপিং সমর্থন করে, অর্থাৎ ক্ষতিগ্রস্ত মডিউলগুলি উৎপাদন বন্ধ না করেই প্রতিস্থাপন করা যায়, যা অবিচ্ছিন্নতা নিশ্চিত করে।

বৃহৎ কাগজ ও প্যাকেজিং প্লান্ট:

উচ্চ-গতির কাগজ মেশিন উৎপাদন লাইনে, DI801 হাজার হাজার ফটোইলেকট্রিক এবং প্রোক্সিমিটি সুইচ থেকে সংকেত সংগ্রহ করে। এর কমপ্যাক্ট ডিজাইন নিয়ন্ত্রণ ক্যাবিনেটের আকারকে উল্লেখযোগ্যভাবে হ্রাস করে।

খাদ্য ও পানীয় প্রক্রিয়াকরণ কারখানা:

বোতল ভরাট লাইন এবং অটোক্লেভগুলিতে লজিক নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। মডিউলটির চমৎকার ইলেকট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMC) প্রতিরোধ ক্ষমতা রয়েছে, যা ঘন ঘন পাম্প এবং ফ্রিক uency কনভার্টার সমৃদ্ধ কঠোর ইলেকট্রোম্যাগনেটিক পরিবেশের সাথে খাপ খায়।

জল পরিশোধন ও জেলা তাপীয় কেন্দ্র কারখানা:

ভৌগোলিকভাবে বিচ্ছিন্ন পাম্প স্টেশনগুলিতে বিতরণকৃত I/O হিসাবে স্থাপন করা হয়, যা PROFIBUS বা PROFINET এর মাধ্যমে কেন্দ্রীয় নিয়ন্ত্রণ কক্ষে সংকেত প্রেরণ করে।

বৈশিষ্ট্য এবং সুবিধা

১৬ চ্যানেল, ২৪ ভোল্ট ডিসি ইনপুটের জন্য, কারেন্ট সিঙ্কিং সহ

16টি চ্যানেলের 1টি বিচ্ছিন্ন গ্রুপ, ভোল্টেজ তদারকি সহ

ইনপুট স্ট্যাটাস ইন্ডিকেটরগুলি

প্রক্রিয়া এবং পাওয়ার সংযোগ ডিট্যাচেবল কানেক্টরের মাধ্যমে

চিকিৎসা নির্ণয়

সামনের LED: S(ট্যাটাস) (চালু বা ত্রুটি), চ্যানেল 1-16 ("0" বা "1")

তদারকি: চ্যানেল ১৬-এ প্রক্রিয়া ভোল্টেজ তদারকি

তদারকির অবস্থা নির্দেশক: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DI801 3BSE020508R1 মডিউলটি ইভেন্টগুলির ক্রম (SOE) রেকর্ডিং সমর্থন করে কিনা?
উত্তর: না, এটি সরাসরি সমর্থন করে না। যদি আপনার ১ মিলিসেকেন্ড-স্তরের টাইমস্ট্যাম্প রেকর্ডিং প্রয়োজন হয়, তবে একই সিরিজের DI830 বা DI831 মডিউল ব্যবহার করা সুপারিশ করা হয়।

প্রশ্ন ২: আমি কি DI801 3BSE020508R1 মডিউলটি ব্যবহার করে AC ২২০V সংকেতের সাথে সংযোগ স্থাপন করতে পারি?
উত্তর: না। DI801 3BSE020508R1 মডিউলটি শুধুমাত্র ২৪V DC সমর্থন করে। এটিকে AC বিদ্যুতের সাথে সংযুক্ত করলে মডিউলটি স্থায়ীভাবে পুড়ে যাবে।

প্রশ্ন ৩: DI801 3BSE020508R1 মডিউলটি কি CPU ছাড়া স্বাধীনভাবে কাজ করতে পারে?
উত্তর: না। এটি অবশ্যই ModuleBus-এর সাথে সংযুক্ত করতে হবে এবং একটি যোগাযোগ ইন্টারফেস মডিউল (যেমন CI801/CI840) এর মাধ্যমে CPU-তে ডেটা প্রেরণ করতে হবে।

প্রশ্ন ৪: আমার DI801 3BSE020508R1 মডিউলটি ৮০০xA সিস্টেমে "ইউনিট মিসিং" দেখাচ্ছে কেন?
উত্তর: ডকের স্লট ঠিকানা DIP সুইচটি সঠিক কিনা তা পরীক্ষা করুন, অথবা ডকগুলির মধ্যে সংযোগ কেবলটি ঢিলা কিনা তা পরীক্ষা করুন।
