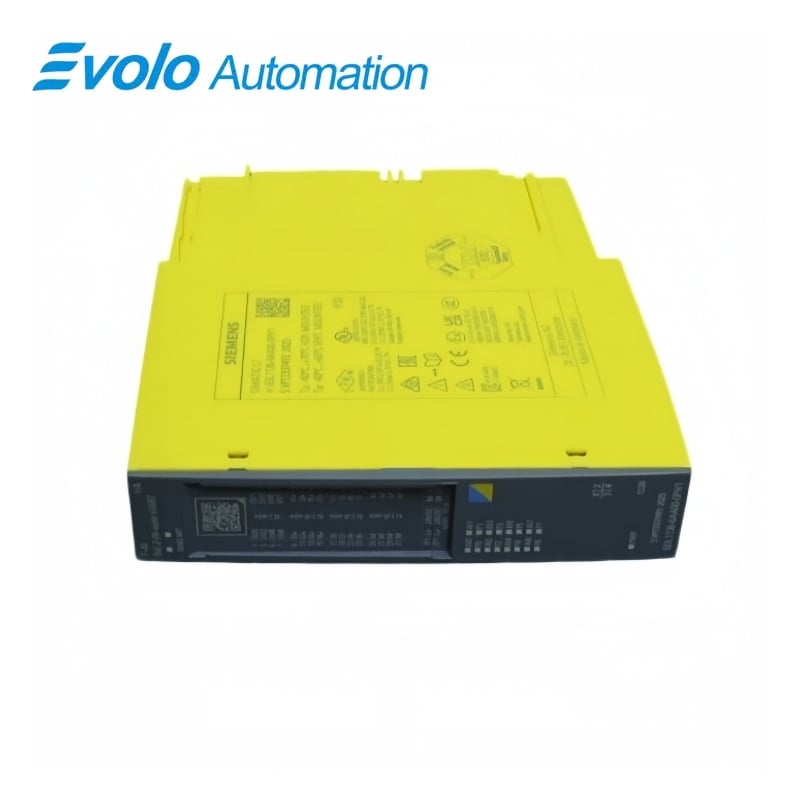

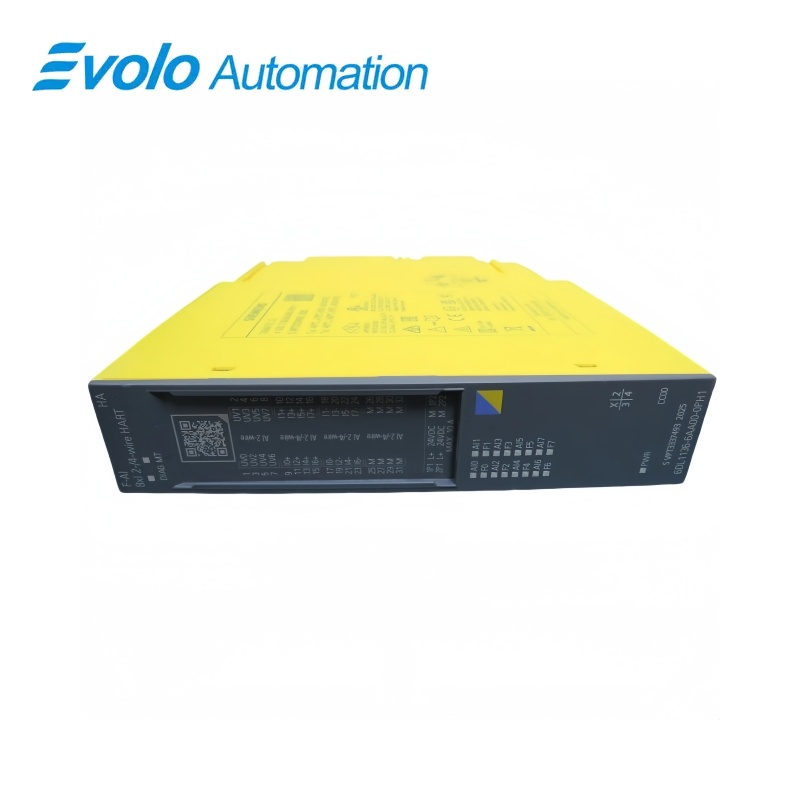

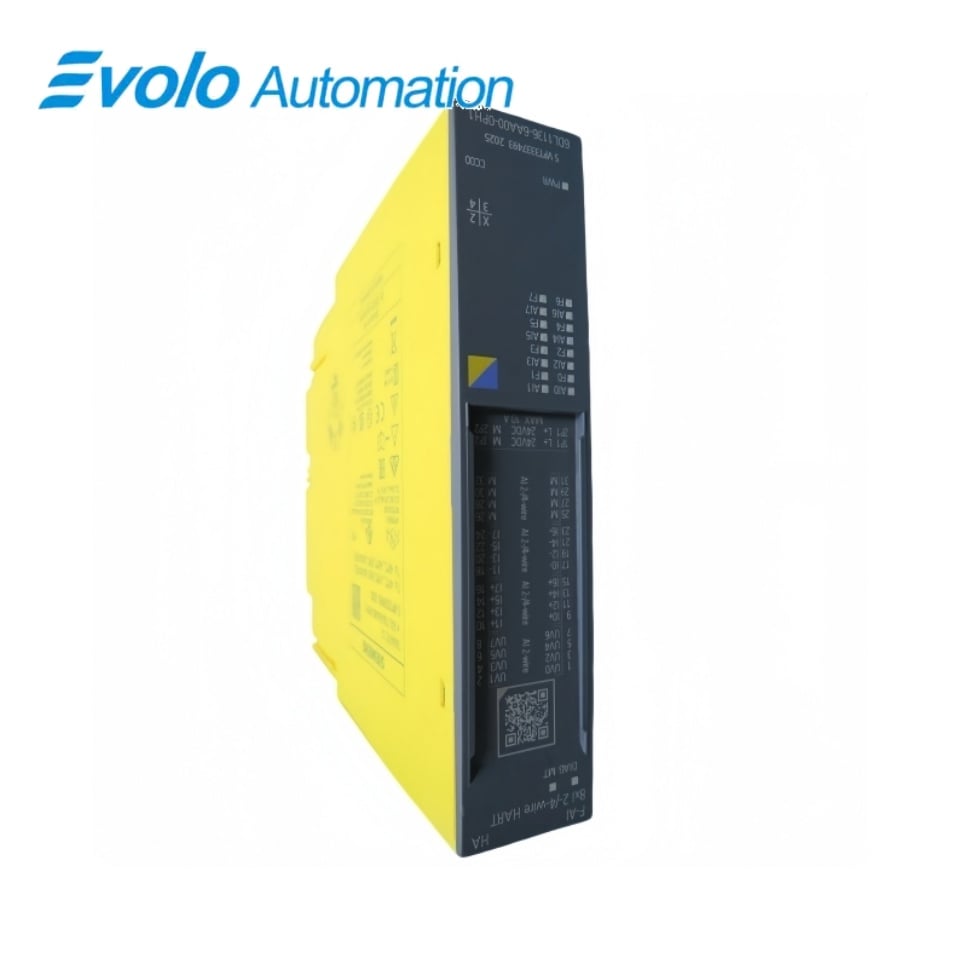

Siemens ET 200SP HA F-AI 8xI HART Fail-Safe Analog Input Module 6DL1136-6AA00-0PH1
Өндүрүүчү: Siemens
Абалы: Жаңы
Жеткилүүлүк мөөнөтү: Стокто бар
Коистеген жери: Германия
Гарантия: 12 ай
Электрондук почта: [email protected]
whatsapp: +86-18150117685
- Жалпы маалымат
- Өнүмдүн жалпы сүрөттөлүшү
- Жалпы функциялар
- Расмий техникалык сапаттар
- Жи frequently берилген суроолор
- Уюштуруу жана буйрутма белгилери
- Көп сатылаткан моделдер
- Сунушталган өнүмдөр
Жалпы маалымат
Siemens • SIMATIC ET 200SP HA
6DL1136-6AA00-0PH1 ET 200SP HA F-AI 8xI HART Fail-Safe Analog Input Module
F-AI 8xI modulu sekiz 16-bit, iki-simli jana dört-simli HART tok kirişi beret, kanal diagnostikasyzyn, dublikat ishtebilis kolaylygyn jana SIL 3 jana PL e seviyesine chektilgen fail-safe ishtebilisini kamtamat.
Кыскача
| Бренд | Siemens |
|---|---|
| Модел | 6DL1136-6AA00-0PH1 |
| Продукт тиби | Капчыгыздуу аналогдык кирүү модулунун иштебей калганынан коргоо |
| Негизги функция | Koruyuchu funkciyalar uchun bezdeli protsess olturushunu alat |
| Колдонуу же үйлэшмөлүү сериялар | ET 200SP HA жана PCS 7 коопсуздук колдонулуштары |
Так идентификация
6DL1136-6AA00-0PH1 белгилерин толугу менен дал келтирүү жана ET 200SP HA F-AI 8xI HART коопсуздукка ылайык аналогдук киргизүү модулунун толук аталышын текшерүү.
Интерфейс Жайгашуусу
Алмаштыруу үчүн сымдарды туташтырбага чейин орнотулган электр чыгаруу, порттор, өрөөндөгү туташтыруулар жана талап кылынган кошумча бөлүктөрдү тастыктаңыз.
Конфигурацияны текшерүү
Орнотулган системада колдонулган иштелип чыгарылган инженердик долбоор, тармак параметрлери жана колдонмо маалыматтарын сактап калыңыз.
Өнүмдүн жалпы сүрөттөлүшү
F-AI 8xI modulu sekiz 16-bit, iki-simli jana dört-simli HART tok kirişi beret, kanal diagnostikasyzyn, dublikat ishtebilis kolaylygyn jana SIL 3 jana PL e seviyesine chektilgen fail-safe ishtebilisini kamtamat.
Сегиз канал процесс салондорунун коопсуздугуна ылайык ток өлчөмүн колдойт. HART байланышы жана ар бир канал боюнча диагностикалык мүмкүнчүлүктөр кургазуу менен жабдыктын кызмат көрсөтүүсүн жана техникалык кызмат көрсөтүүсүн камсыз кылат. Модул документтелген F1 терминалдык блогунун орнотулушу менен резервдүүлүк режиминде иштей алат.
Жалпы функциялар
Коопсуздугуна ылайык токту жыйнагуу
Сегиз канал процесс салондорунун коопсуздугуна ылайык ток өлчөмүн колдойт.
HART жана каналдык диагностика
HART байланышы жана ар бир канал боюнча диагностикалык мүмкүнчүлүктөр кургазуу менен жабдыктын кызмат көрсөтүүсүн жана техникалык кызмат көрсөтүүсүн камсыз кылат.
Резервдүүлүк станциясынын опциясы
Модул документтелген F1 терминалдык блогунун орнотулушу менен резервдүүлүк режиминде иштей алат.
Расмий техникалык сапаттар
| Firmware версиясы | V1.0 |
|---|---|
| Фирмавий программаны жаңыртуу | Колдонулат |
| Колдонууга жарамдуу терминалдык блоктор | H1, F1, H0 жана N0 |
| Модулдун түс коду | CC00 |
| Идентификациялоо жана техникалык кызмат көрсөтүү боюнча маалымат | I&M0–I&M3 |
| Резервдөө иштөө | F1 терминалдык блогу менен колдобуу |
| Номиналдык көчүрүлгөн кернеу | 24 В ток ток |
| Жолугушуу мүмкүн болгон көзөмөл диапазону | 19.2–28.8 В DC |
| Терс полярдуулукка каршы коргоо | Колдонулат |
| Номиналдык ток чыгымы | сенсордун питание берилбегенде 90 мА |
| Сенсордун башкаруу чыгыштары | 8, кыска токтун каршылыгы бар |
| Каналга токтун максималдуу сенсордук берилүүсү | 30 мА |
| Арка плата шинасынын энергиясы | 90 мВт |
| Күчтүн жоголушу | 2,8 Вт орточо; 3,3 Вт максималдуу |
| Дарек мейданы | 22 кирүү байты жана 5 чыгыш байты |
| Аналогдык киреше каналдары | 8 |
| Кирүү тогунун жоголуу чеги | 35 мА |
| Колдоп жаткан кирүү диапазондору | 0–20 мА жана 4–20 мА |
| Киргизүү кедергиси | 150 Ом |
| HART ролу | Баштапкы башкаруучу |
Жи frequently берилген суроолор
6DL1136-6AA00-0PH1 менен кандай терминал блокторун колдонсо болот?
Станциянын долбооруна ылайык H1, F1, H0 же N0 терминал блогун колдонуңуз.
6DL1136-6AA00-0PH1 үчүн резервдүү иштөөнү кантип орнотсом болот?
F1 терминалдык блоктун документтелген жайгашуусун жана өз ара көчүрмөлүү аппараттуу конфигурацияны колдонуңуз.
6DL1136-6AA00-0PH1 ток кошулган трансмиттерлерди башкара алабы?
Ооба; сегиз коротко токтун коргоого алынган сенсордук кошулуштарынын ар бири 30 мА чейин ток берет.
6DL1136-6AA00-0PH1 кайсы ток диапазондорун кабыл алат?
0–20 мА же 4–20 мА өлчөө үчүн колдобой турган каналдарды орнотуңуз.
6DL1136-6AA00-0PH1 HART биринчи башкаруучу катары иштейби?
Ооба; ар бир колдобой турган канал үчүн HART байланышын жана түзүлүш параметрлерин белгилеңиз.
6DL1136-6AA00-0PH1 ти замена кылганга чейин кандай коопсуздук маалыматтарын архивдөө керек?
PCS 7 долбоорун, F параметрлерин, кол таанууларды, каналдардын таанууларын, терминалдык блоктун түрүн жана кабыл алуу жазууларын сактап койуңуз.
6DL1136-6AA00-0PH1 орнотулгандан кийин кандай текшерүүлөр талап кылынат?
Сынап көрүү каналынын токтунуу, бергичтин электр менен камсыз кылынуу, диапазондун масштабталышы, диагностика, HART байланышы, резервдөө жана расмий уткурулган коопсуздук функциялары.
Уюштуруу жана буйрутма белгилери
Уйгурулгучулук текшерүү тизмеси
- Расмий уткурулган станциянын долбоору менен аныкталган терминалдык блок жана резервдөө режимин колдонуңуз.
- Коопсуздук программасын, F параметрлерин жана кабыл алуу документациясын сактап калыңыз.
- Коопсуздук функциясын кайра ишке киргизгенден мурун ар бир аналогдуу каналды жана диагностикалык жолду текшерип чыгыңыз.
