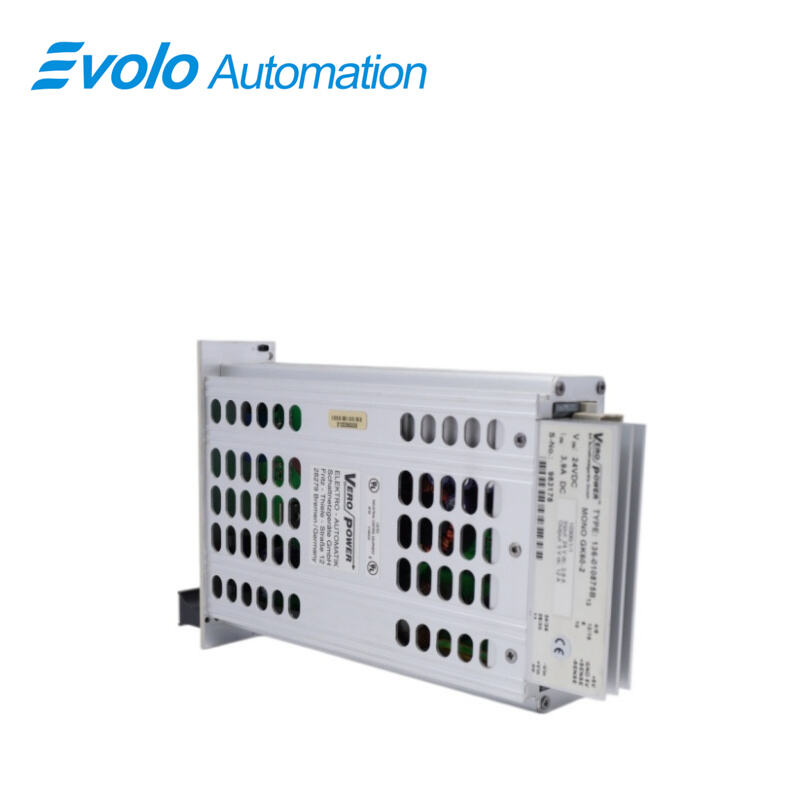

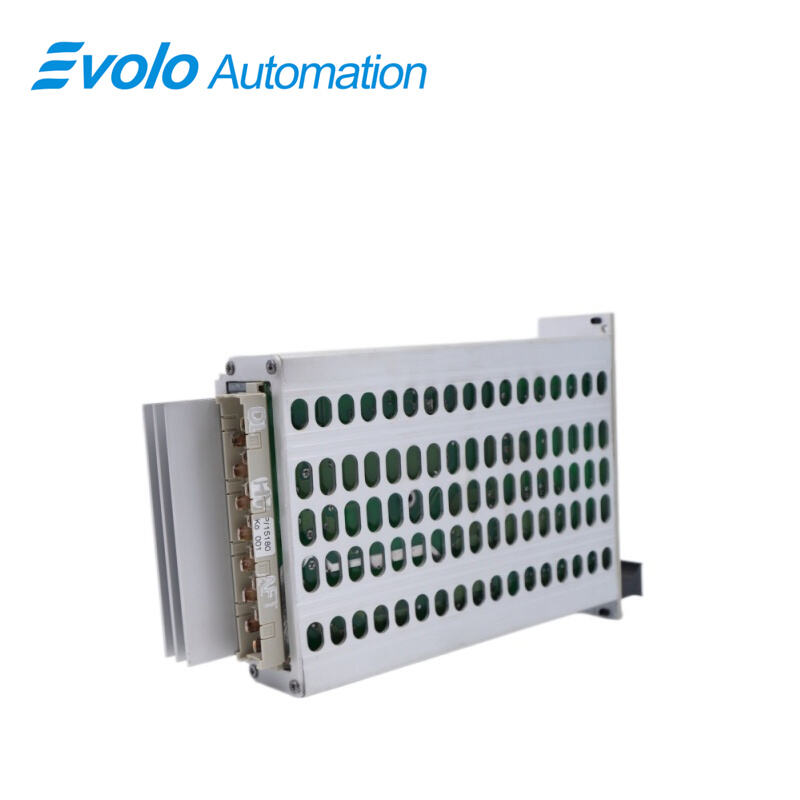

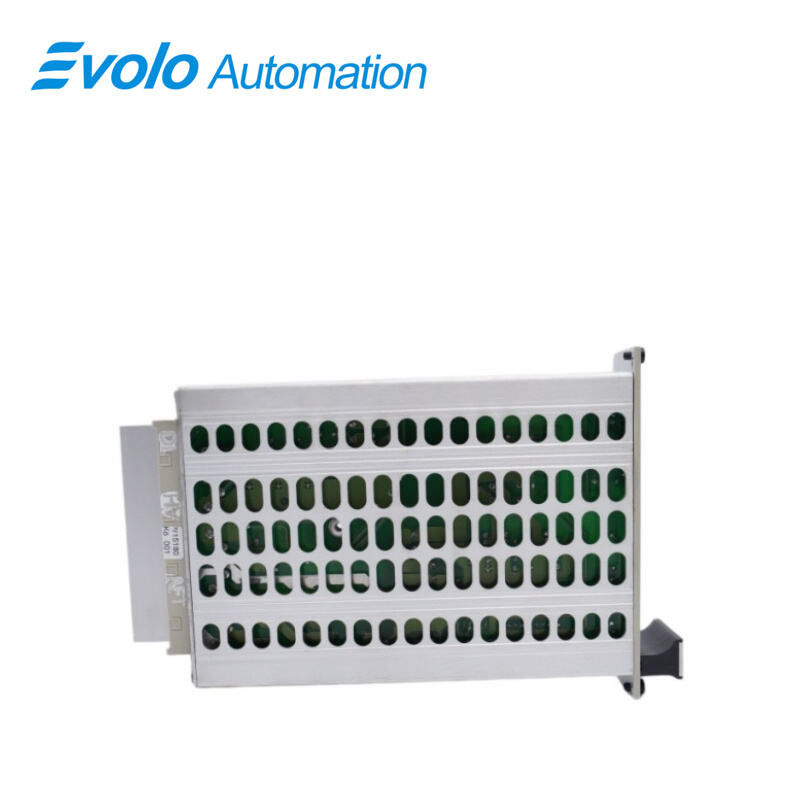

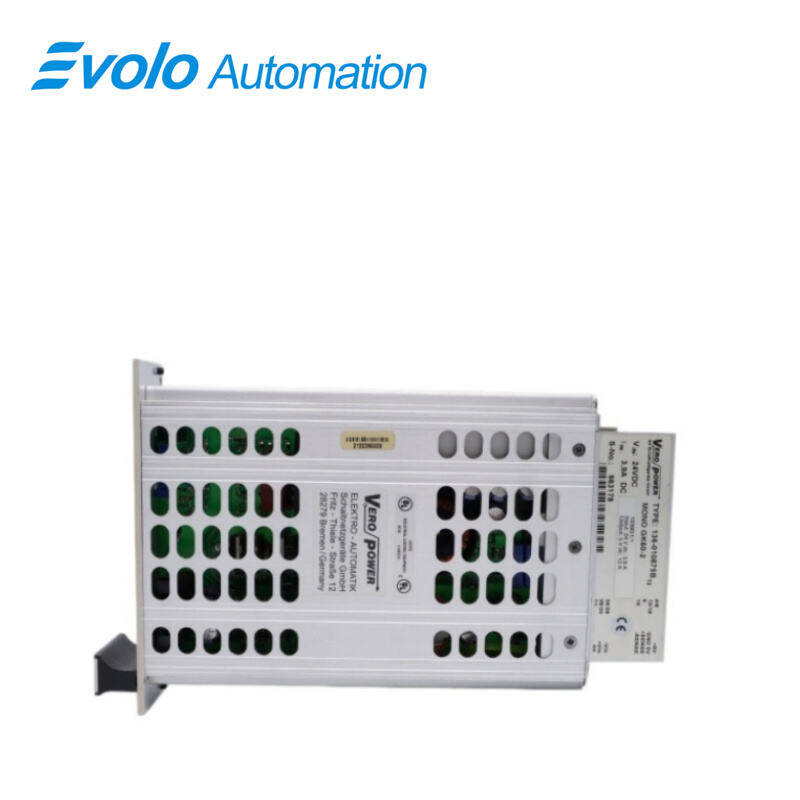

10300/1/1 136-010875B Конвертер модулү

Жалпы маалымат

Коистеген жери:	АКШ
Бренд аты:	HONEYWELL
Моделдик номер:	10300/1/1 136-010875B
Колдонуу тартиби:	Оригиналдуу жаңы заводдук көрсөтмө менен жабылган
Жеткирүү мөөнөтү:	5-7 күн
Төлөө шарттары:	T/T
Сунуш кылуу мүмкүнчүлүгү:	Стокто бар

Техникалык өлчөмдөр

СЫПАТТАМА

Бул 10300/1/1 136-010875B бул индустриялык автоматташтыруу башкаруу системаларында кеңири колдонулган жогорку өнүмдүүлүктүү конверсия модулусу. Бул модулус кернеэни гана өзгөртпөй, бүтүн системалык шинанын жана тактык логикалык карталардын туруктуу иштешин камсыз кылат. Татаал электромагниттик тоскоолдуктар жана кернеэдин термелүүлөрүнүн шарттарында да ал баштапкы кернеэнин таза, үзгүлтүс логикалык кернеэгө айлануусун тактайт.

Колдонулуштар

Химиялык завод: Өлчөгүч токтун сигналдарын өзгөртүү, өлчөгүчтөр менен башкаруу системаларынын ортосундагы сигнал деңгээлин тууралоо.

Нефть иштетүүчү завод: Технологиялык бөлүктөрдөн термопара сигналдарын өзгөртүү жана температура маалыматын башкаруу системасынын шкафтарына жөнөтүү.

Электр станциясы: Турбинанын айлануу тездигин өлчөгүчтүн сигналдарын өзгөртүү жана аларды агрегаттын айлануу тездигин башкаруу системаларына берүү.

Болот заводу: Бласт-печьтин инфракызыл температуралык сигналдарын өзгөртүү жана аларды борбордук аналогдык кирүү карталарына токтун түрүндө берүү.

Каталарды аныктоо жана техникалык кызмат көрсөтүү боюнча көрсөтмөлөр

Кемчиликтерди жоюу: Чыгыш кернеши нормадан тышкары болсо, Vadj түзөтүү потенциометринин стандарттуу 5,0 Впс (В постоянного тока) положениесинде экендигин текшерип көрүңүз. Эгер модул көп жолу кайрадан ишке кирсе, 24 В кирүү электр тарабынын колебация диапазонунан —15%–+30% чыгып кеткэндигин же чыгышта 12 Адан ашык жүктөм болгондугун текшерип көрүңүз.

Сактоо боюнча көрсөтмөлөр: Модулдун жылуулук чачыраткычын жылына бир жолу тазалоо керек, анткени бул жогорку температурадагы (45°Cдан жогору) шарттарда 8 А чыгыш капаситетин сактоого мүмкүндүк берет. Системанын шинасына туташтырылган кабыл алуучу токтун кернеэсин өлчөө үчүн көпфункциялуу өлчөгүч колдонуңуз, ал 5,0 В турганын текшериңиз.

ССС

Суроо: Модул үчүн 10300/1/1, киргизүү кернеэси жана максималдуу киргизүү тогу кандай?
Жообу: Киргизүү — 24 В туруктуу ток (-15%–+30%), ток < 3,9 А.

Суроо: Модулдун чыгыш кернеэси жана максималдуу чыгыш тогу кандай? 10300/1/1?
Жообу: Чыгыш — 5 В туруктуу ток, максималдуу чыгыш тогу — 12 А.

Суроо: Модулдун чыгыш тогу 10300/1/1 арткан иштөө температурасында кандай төмөндөйт?
Жообу: 0°C–45°C: 12 А; 0°C–60°C: 8 Ага чейин төмөндөтүлөт.

Суроо: Модулдун толук жүктөмдөгү толкундун амплитудасы жана ашыкча кернеэден коргоо чеги кандай? 10300/1/1?
А: Толук жүктөлгөн кыймыл < 40 мВ p-p, OVP чеги 5,75 В DC.

С: Модулдун стойка аралыгы талабы кандай? 10300/1/1?
А: 8 ТЕ туурасын жана 3 НЕ бийиктигин ээлейт (8 HP, 3U).
