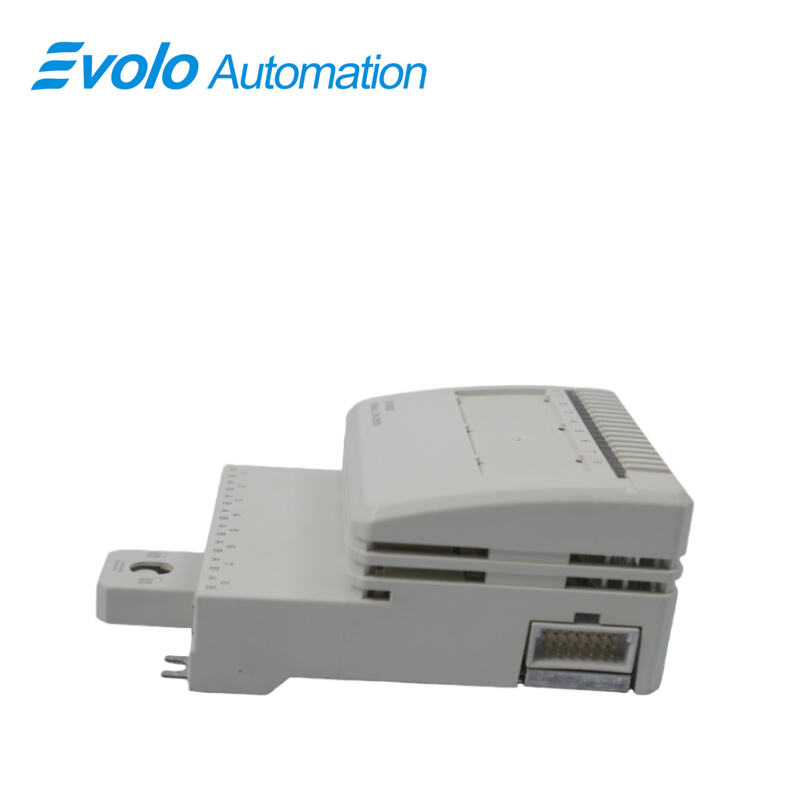

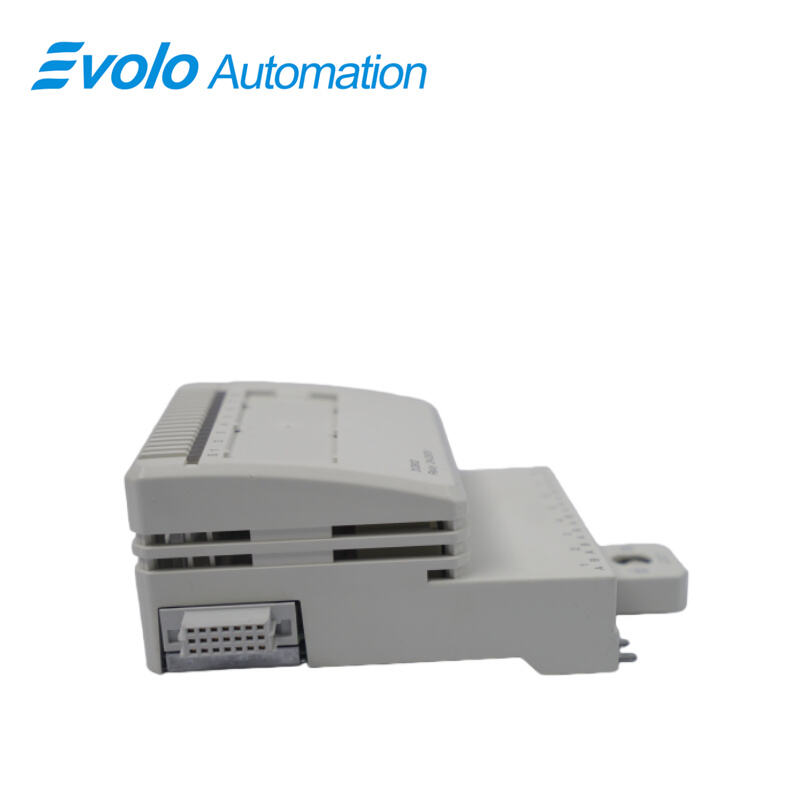

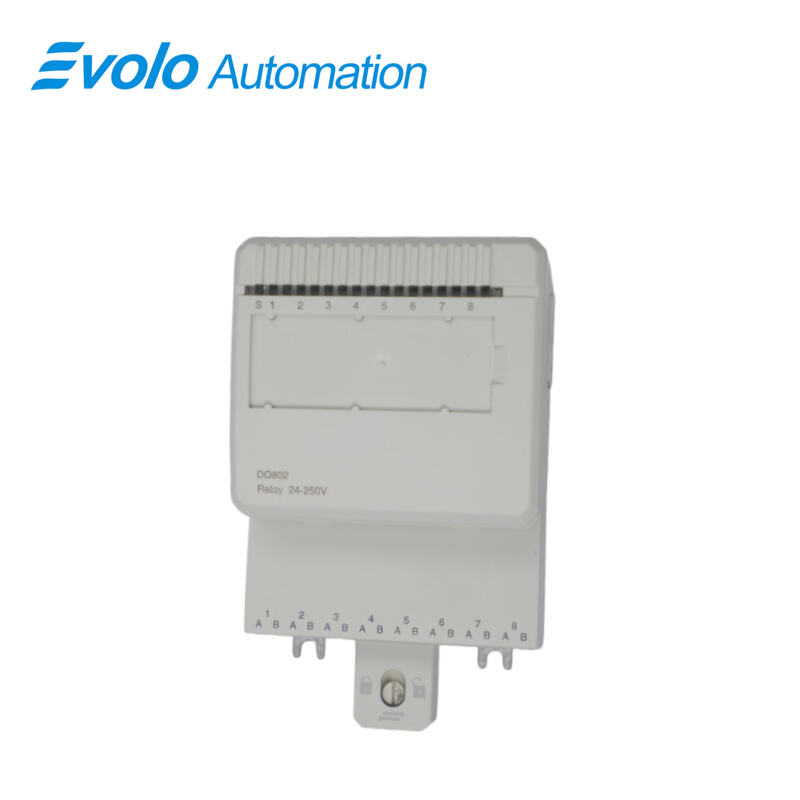

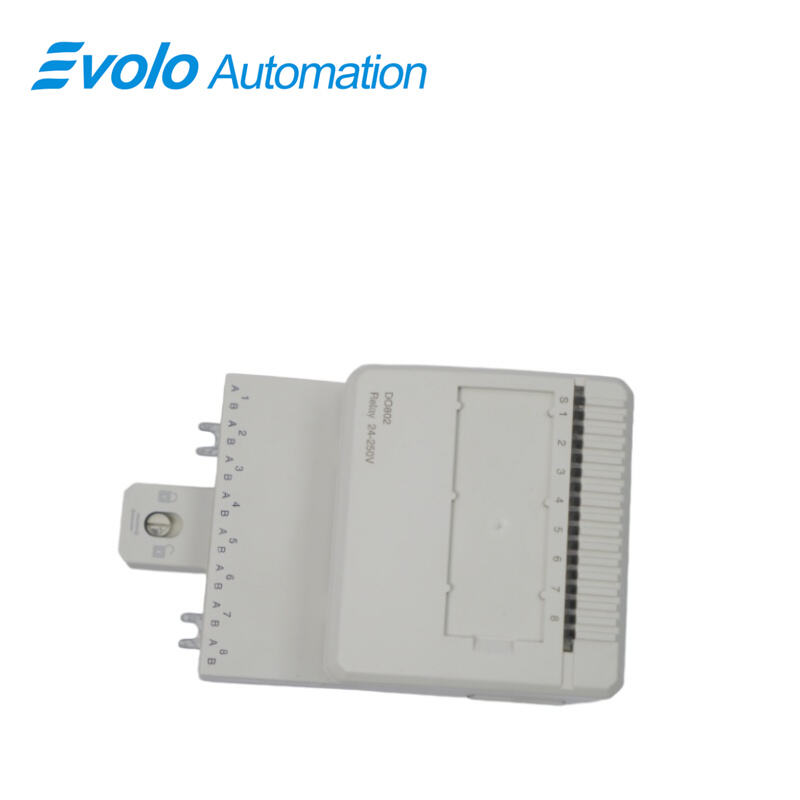

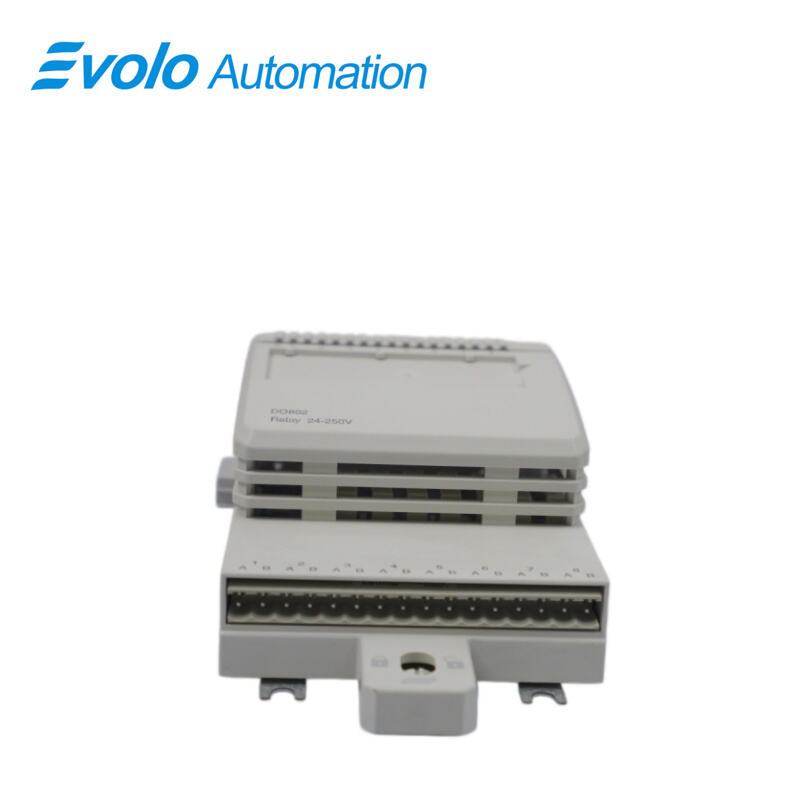

DO802 3BSE022364R1 Цифралык чыгыш реле

Жалпы сүрөттөмө

Происхождение:	Швеция
Бренддин аталышы:	ABB
Модель номери:	DO802 3BSE022364R1
Таңгактоо чоо-жайы:	Оригинал жаңы, зааваттан бекитилген
Жеткирүү убактысы:	5-7 күн
Төлөм шарттары:	T/T
Көрсөтүү мүмкүнчүлүгү:	Бар көлбөсөнде

Мүнөздөмөлөрү

Сүрөттөмө

DO802 3BSE022364R1 — бул S800 I/O үчүн 8 каналдуу 110 В түз ток/250 В перем. ток реле (ачык контакт) чыгыш модулу. Максималдуу кернеу диапазону 250 В, ал эми максималдуу үзгүлтсүз чыгыш тогу 2 А. Бардык чыгыштар жеке изоляцияланган. Ар бир чыгыш канали оптикалык изоляция барьеринен, чыгыш абалын көрсөтүүчү LED индикатордон, реле драйверинен, реледен жана ЭМИ коргоо компоненттеринен турат.

Реле өчүрүлгөн кабельдеги 24 В токтун баалоосу, ModuleBus аркылуу таратылган 24 Вдан алынат; эгер кернеу жоголсо, каналдык сигналдын катасы жана модулдун эскертүү сигналы берилет. Ката жана эскертүү сигналдары ModuleBus аркылуу окулат. Бул баалоо параметр аркылуу ишке киргизиле же өчүрүлө алат.

Колдонмолор

Нефть химиясы жана нефть иштетүүчү заводдор:

Чоң пневматикалык жабылуу клапандарын (ЭСД клапандары) же жогорку кубаттуулуктагы электромагнит клапандарын башкаруу үчүн колдонулат. Каналдар ортосундагы толугу менен изоляциялануу аркылуу, клапан шаймалы чыгышта кыска түйүшүп кетсе же жерге түшсө дагы, башка маанилүү каналдардын иштешине таасир этпейт.

Чоң металлургиялык жана темир-болот түзүү цехтары:

Гидравликалык станциялардагы чоң пропорционалдуу клапандарды же токтотуу контакторлорун башкарат. Бул корпуслардын баштапкы токтары жогорку деңгээлдэ, DO802 3BSE022364R1 модулунун 2 А чыгыш кубаттуулугу аларды кошумча орточо релелерди колдонбостон түз ушул модул аркылуу башкара алат.

Күчтүк жана энергетикалык станциялар (подстанциялардын мониторлоосу):

Электромагниттик талаа өтө күчтүү чөйрөлөрдө тармактардын өзгөчө изоляциясы жалпы режимдеги бузулуштарды тосуп, башкаруу командаларынын (мысалы, автоматтык ток кескичи ачылуу же жабылуу) абсолюттук тактыгын камсыз кылат.

Катаалу тапшырыстарын анықтоо

Жайылган ақаалар:

Ақаа индикатору жанып турат (кызыл): Ички өз-өзүн текшерүү ишемеңдүүлүгүн, ысып кетүүнүн коргоосун ишке ашырууну же арткы плата менен байланыштын жоголууну көрсөтө алат.

Каналда кернеу жок: Бул канал үчүн сырткы L+ өзгөчө электр энергиясын камсыз кылуучу башкаруу түзүлүшүн текшерип көрүңүз. Ар бир DO802 модулу иштөө үчүн электр энергиясын талап кылат.

Корумдуу сүрөттөр:

Ысыктыкты мониторлоо: Ал 2 А жогорку токту колдоп, толук жүктөлгөндө көп жылык чыгарып, стойканын жакшы желдетилүүсүн камсыз кылуу зарыл.

Тез алмаштыруу: Модулдарды алмаштырганда электр тогу бериле алат, бирок жаңы модулдун негиздеги туташтыруу туткамдарына толугу менен орношконун текшерип көрүңүз.

ККБ

С1: DO802 3BSE022364R1 модулу 220 В AC жүктөмгө кошулушу мүмкүнбү?
Ж: Жок. Ал 24 В DC гана колдойт. 220 В AC жүктөмдү башкаруу үчүн орточо реле керек.

С2: DO802 3BSE022364R1 модулдары DO801 менен алмаштырылышы мүмкүнбү?
Ж: Физикалык жагынан алар алмаштырууга мүмкүн эмес. DO801 16 каналдан турат жана жалпы жерлештирүүгө ээ, ал эми DO802 3BSE022364R1 8 каналдан турат жана ар бир канал өзүнчө изоляцияланган. Орнотуу негиздери (TU810 жана TU811) да ар башка.

С3: Неге менин DO802 3BSE022364R1 чыгышындагы LED индикатору жанып турат, бирок мен 24 В таба албайм?
Ж: Эң көп кездешүүчү себеп — бул каналдын орнотуу терминалына сырткы L+ электр тогу берилбейт. DO802 3BSE022364R1 модулунун өзүнчө функциясы — жөн гана переключатель болуп кызмат кылат.

С4: DO802 3BSE022364R1 резервдүү конфигурацияны колдойбу?
Ж: Ооба. TU843 резервдүү орнотуу негизи менен эки DO802 3BSE022364R1 модулунун «ысык» резервдүүлүгүн камсыз кылууга болот, бул системанын иштеп турган убакытын тагыда жогорулатат.

С5: DO802 3BSE022364R1 үчүн максималдуу жалпы чыгыш тогу канча?
Ж: Бир нуктадагы ток 2 А болгондой, бирок бардык 8 канал ачылган учурда модулдун жалпы энергия тутуму чектелет. Жалпы ток 10–12 Адан ашпаганын сунуштайбыз (подробдук маалымат техникалык көрсөтмөдө берилген).
