지멘스 시마틱 SC 6ES7123-1FB00-0AB0 2채널 아날로그 전압 입력 모듈
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 지정된 SIMATIC SC 스테이션 및 단자 블록만 사용하십시오.
- 두 채널을 설정된 전압 범위와 일치시킵니다.
- 문서화된 최대 입력 전압을 준수하십시오.
- 교체 후 통합 및 평활화 매개변수를 복원합니다.
- 운전 시작 전에 차폐 배선 및 기준 전위를 점검합니다.
지멘스 · SIMATIC SC

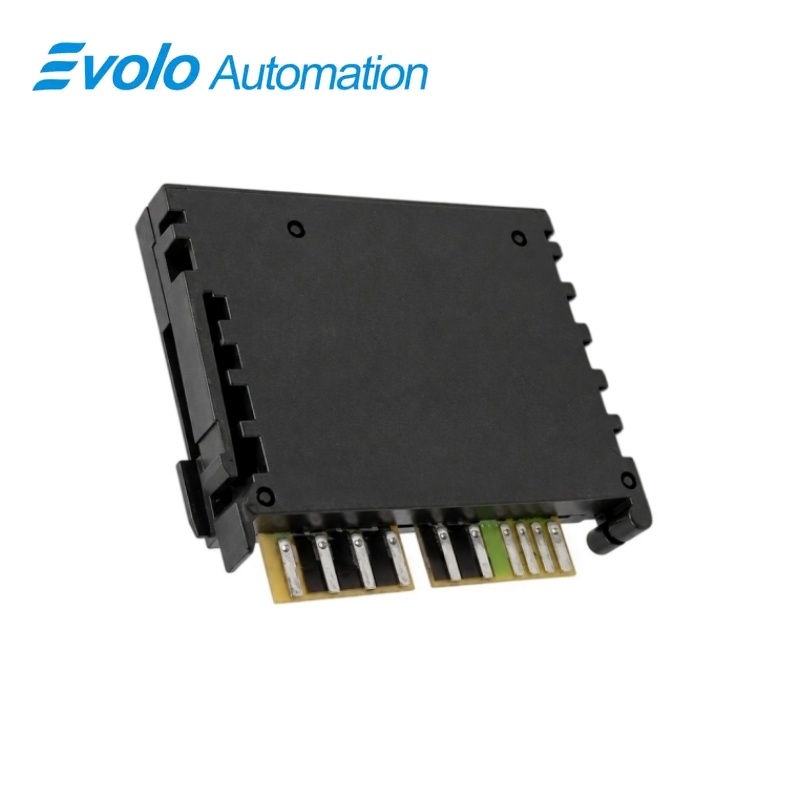

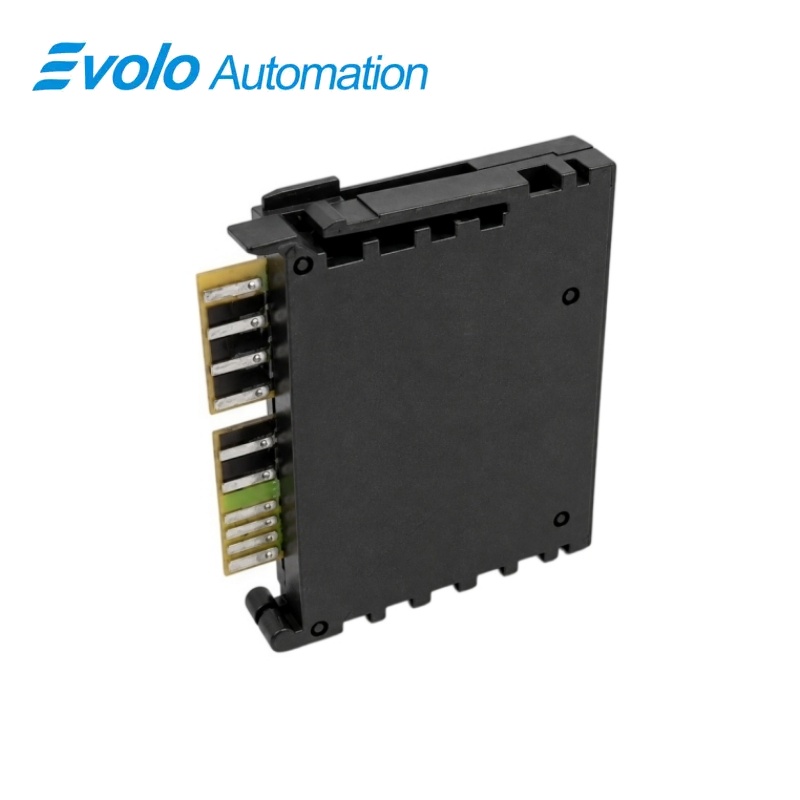

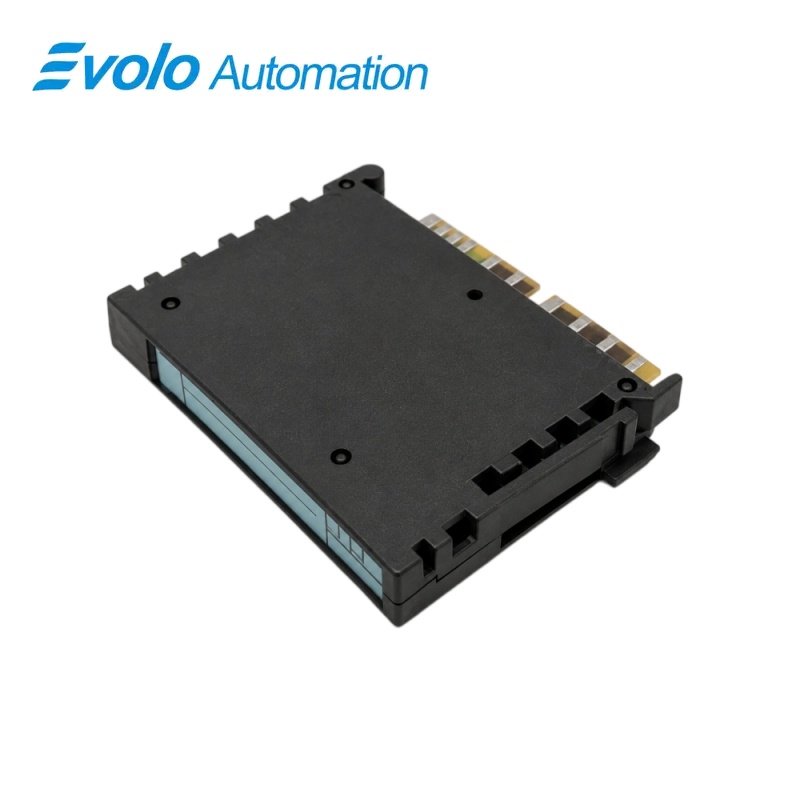

6ES7123-1FB00-0AB0 2채널 아날로그 전압 전자 서브모듈
지멘스 6ES7123-1FB00-0AB0은 ±10 V 및 1~5 V 신호용 2개의 아날로그 전압 입력을 갖춘 SIMATIC SC 전자 서브모듈입니다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7123-1FB00-0AB0 |
| 제품 유형 | 2채널 아날로그 입력 서브모듈 |
| 핵심 기능 | SIMATIC SC 스테이션용 ±10 V 또는 1~5 V 범위의 2개 전압 입력 신호를 변환합니다. |
| 응용 프로그램 또는 호환 시리즈 | 전압 측정을 위해 TB 16SC 터미널 블록을 사용하는 SIMATIC SC 스테이션 |
두 개의 전압 입력
문서화된 양극성 또는 라이브-제로 전압 범위에서 2개의 아날로그 채널을 수집합니다.
설정 가능한 필터링
신호 및 간섭 환경에 맞게 통합 방식과 디지털 스무딩을 선택하세요.
SIMATIC SC 설치
서브모듈을 필요한 TB 16SC 터미널 블록과 구성된 스테이션 슬롯에 설치하세요.
제품 개요
지멘스 6ES7123-1FB00-0AB0은 ±10 V 및 1~5 V 신호용 2개의 아날로그 전압 입력을 갖춘 SIMATIC SC 전자 서브모듈입니다.
두 채널 모두 지정된 ±10 V 및 1~5 V 범위를 수용합니다. 컨버터는 부호 및 오버레인지 포함 최대 13비트 해상도를 제공합니다. 선택 가능한 통합 시간과 네 단계의 스무딩 수준이 현장 측정의 안정성을 지원합니다.
주요 기능
다중 범위 전압 측정
두 채널 모두 지정된 ±10 V 및 1~5 V 범위를 수용합니다.
높은 측정 해상도
컨버터는 부호 및 오버레인지 포함 최대 13비트 해상도를 제공합니다.
신호 조정
선택 가능한 통합 시간과 네 단계의 스무딩 수준이 현장 측정의 안정성을 지원합니다.
공식 사양
| 아날로그 입력 채널 | 2 |
|---|---|
| 정격 입력 범위 | ±10 V 및 1~5 V |
| 최대 해상도 | 부호 및 오버레인지 포함 13비트 |
| ±10 V에서의 해상도 | 13비트 |
| 1~5 V에서의 해상도 | 12 비트 |
| 정렬 전압 | 24V DC |
| 최대 공급 전류 | 30마 |
| 표준 전력 손실 | 0.6 W |
| 필요한 단자 블록 | TB 16SC |
| 필요한 슬롯 | 1 |
| 기본 변환 시간 | 50 Hz에서는 65 ms, 60 Hz에서는 55 ms |
| 통합 시간 | 50 Hz에서는 60 ms, 60 Hz에서는 50 ms |
| 간섭 제거 주파수 | 50 또는 60Hz |
| 디지털 스무딩 | 구성 가능한 4단계 |
| 최대 지속 입력 전압 | 20 V DC |
| 선형 오차 | 입력 범위의 ±0.05% |
| 온도 오류 | 온도 1 K당 ±0.01% |
| 최소 크로스토크 억제 비율 | 50/60 Hz에서 50 dB |
자주 묻는 질문
6ES7123-1FB00-0AB0이 측정할 수 있는 신호 범위는 무엇인가요?
각 채널을 필요한 ±10 V 또는 1~5 V 전압 범위로 구성하세요.
6ES7123-1FB00-0AB0에 필요한 단자 블록은 무엇인가요?
전자 서브모듈을 지정된 TB 16SC 단자 블록에 설치하세요.
6ES7123-1FB00-0AB0 사용 시 잡음을 줄이는 방법은 무엇인가요?
설치 환경에 맞는 적절한 50 Hz 또는 60 Hz 적분 및 디지털 스무딩 수준을 선택하세요.
6ES7123-1FB00-0AB0은 전류 신호를 직접 수신할 수 있나요?
문서화된 입력 범위는 전압 범위이므로, 전류 신호는 적절한 외부 변환 장치가 필요합니다.
6ES7123-1FB00-0AB0을 교체하기 전에 무엇을 저장해야 하나요?
채널 범위, 필터링 설정, 단자 배선 및 슬롯 할당 정보를 기록하세요.
6ES7123-1FB00-0AB0의 채널은 개별적으로 절연되어 있습니까?
두 아날로그 채널은 서로 절연되지 않습니다.
설치 후 6ES7123-1FB00-0AB0를 어떻게 점검해야 합니까?
24 V DC 전원을 확인하고, 두 채널의 측정값을 알려진 기준 전압과 비교합니다.
