지멘스 시마틱 HMI 6AV6640-0CA11-0AX1 TP 177마이크로 터치 패널
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 이 패널은 호환되는 SIMATIC S7-200 컨트롤러 및 RS485 네트워크와 함께 사용하세요.
- 이 정확한 패널을 지원하는 엔지니어링 릴리스 버전으로 프로젝트를 복원하세요.
- 앞면 보호를 위한 올바른 컷아웃 및 개스킷 압축을 유지하세요.
지멘스 · 시마틱 HMI

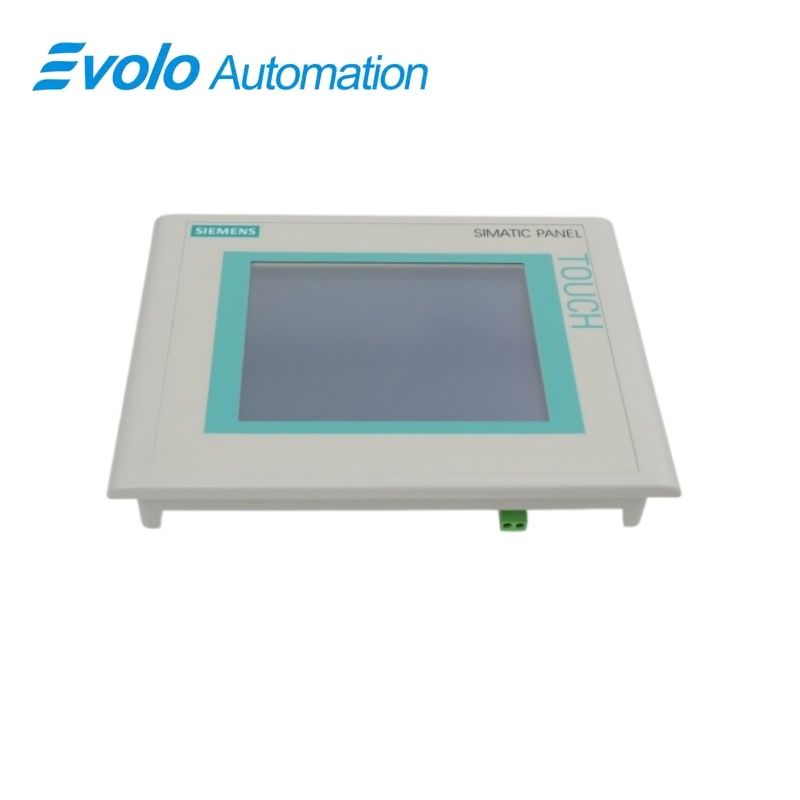

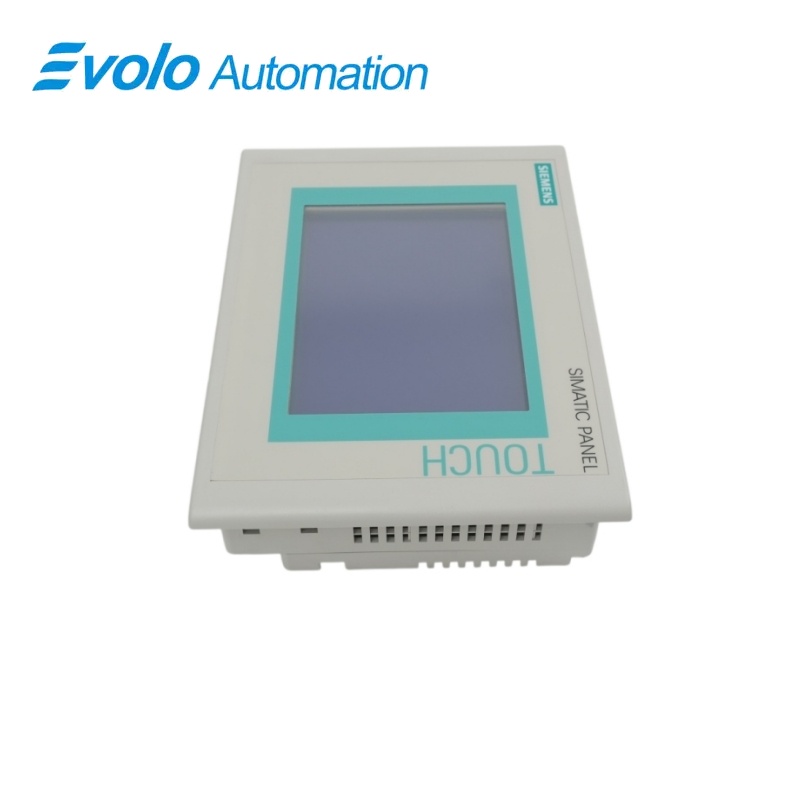

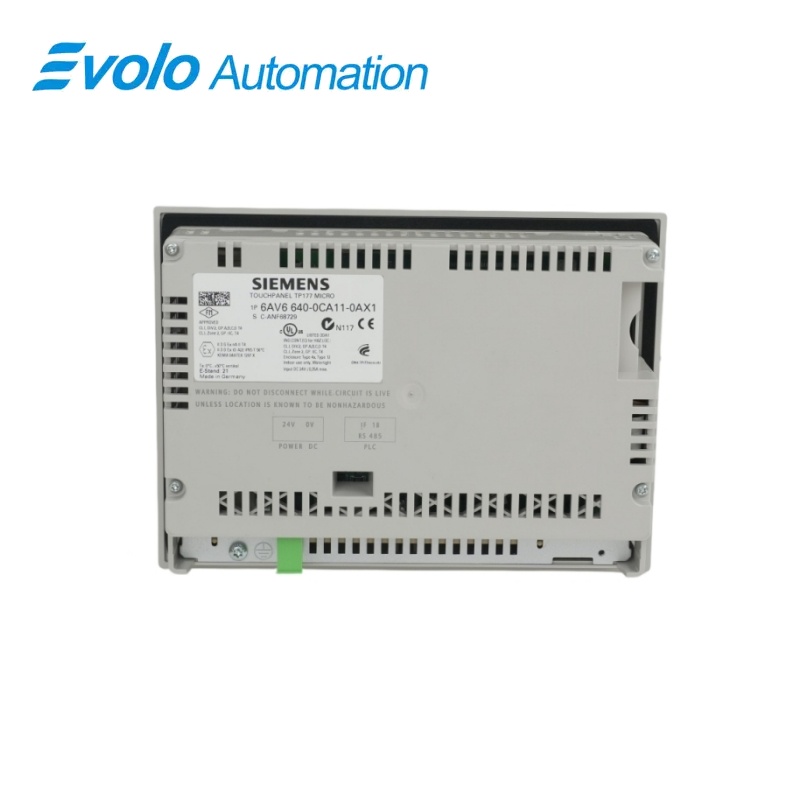

6AV6640-0CA11-0AX1 TP 177마이크로 터치 패널
지멘스 6AV6640-0CA11-0AX1은 5.7인치 STN 블루 모드 디스플레이, 해상도 320×240, RS485 통신을 지원하는 시마틱 TP 177마이크로 터치 패널로, 시마틱 S7-200 애플리케이션에 사용됨.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6AV6640-0CA11-0AX1 |
| 제품 유형 | 5.7인치 운영자 터치 패널 |
| 핵심 기능 | 시마틱 S7-200 기계용 로컬 시각화 및 조작 기능 제공 |
| 응용 프로그램 또는 호환 시리즈 | 시마틱 S7-200 HMI 설치 |
프로젝트 소프트웨어
필요한 하드웨어 지원을 포함한 호환 가능한 윈CC 플렉시블 마이크로 엔지니어링 버전 사용
직렬 연결
RS485 네트워크 설정 및 컨트롤러 주소를 유지합니다.
패널 절개
기존의 장착 개구부, 가스켓 및 전면 보호재와 일치시킵니다.
제품 개요
지멘스 6AV6640-0CA11-0AX1은 5.7인치 STN 블루 모드 디스플레이, 해상도 320×240, RS485 통신을 지원하는 시마틱 TP 177마이크로 터치 패널로, 시마틱 S7-200 애플리케이션에 사용됨.
320×240 픽셀 청색 모드 운영자 인터페이스를 제공합니다. 통합된 RS485 인터페이스를 통해 컨트롤러에 연결됩니다. 구성된 화면, 메시지 및 레시피를 패널 사용자 메모리에 저장합니다.
주요 기능
5.7인치 터치 디스플레이
320×240 픽셀 청색 모드 운영자 인터페이스를 제공합니다.
S7-200 통신
통합된 RS485 인터페이스를 통해 컨트롤러에 연결됩니다.
컴팩트 런타임 프로젝트
구성된 화면, 메시지 및 레시피를 패널 사용자 메모리에 저장합니다.
공식 사양
| 디스플레이 유형 | STN 블루 모드 |
|---|---|
| 디스플레이 대각선 길이 | 5.7인치 |
| 디스플레이 해상도 | 320 x 240 픽셀 |
| 공급 전압 | 24V DC |
| 정격 전류 | 0.24 A |
| 평균 전력 소비 | 6W |
| 프로세서 아키텍처 | 팔 |
| 사용자 데이터 메모리 | 256 KB |
| 통신 인터페이스 | 1개의 RS485 포트 |
| 최대 인터페이스 속도 | 187.5 kbit/s |
| 엔지니어링 베이스라인 | WinCC flexible 2004 SP1 마이크로 및 해당 HSP 또는 그 이후 호환 릴리스 |
| 실행 언어 | 5 |
| 프로젝트 언어 | 32 |
| 최대 메시지 수 | 500 |
| 전면 보호 | 정확히 설치 시 IP65 및 NEMA 4X |
| 후면 보호 | IP20 |
자주 묻는 질문
어느 PLC 제품군이 6AV6640-0CA11-0AX1과 통신할 수 있나요?
이 패널은 RS485를 통해 호환 가능한 SIMATIC S7-200 컨트롤러와 함께 사용하도록 설계되었습니다.
6AV6640-0CA11-0AX1을 편집하려면 어떤 소프트웨어를 사용해야 하나요?
필요한 패널 지원 패키지를 포함한 호환 가능한 WinCC flexible Micro 릴리스를 사용하세요.
6AV6640-0CA11-0AX1의 디스플레이 해상도는 얼마인가요?
5.7인치 화면은 STN 블루 모드에서 320×240 픽셀을 표시합니다.
6AV6640-0CA11-0AX1에 필요한 전원 사양은 무엇인가요?
패널 부하에 맞는 규제된 24V DC 전원을 사용하세요.
6AV6640-0CA11-0AX1의 전면 실링을 어떻게 효과적으로 유지하나요?
정확한 개스킷, 절단 구멍 및 장착 압력을 사용하여 패널을 설치하세요.
6AV6640-0CA11-0AX1을 교체하기 전에 무엇을 백업해야 하나요?
WinCC flexible 프로젝트, 레시피, 비밀번호, 언어 파일 및 RS485 설정을 저장하세요.
6AV6640-0CA11-0AX1을 시운전한 후 무엇을 테스트해야 하나요?
터치 보정, 화면 탐색, 메시지, 레시피 및 컨트롤러와의 통신을 확인하세요.
