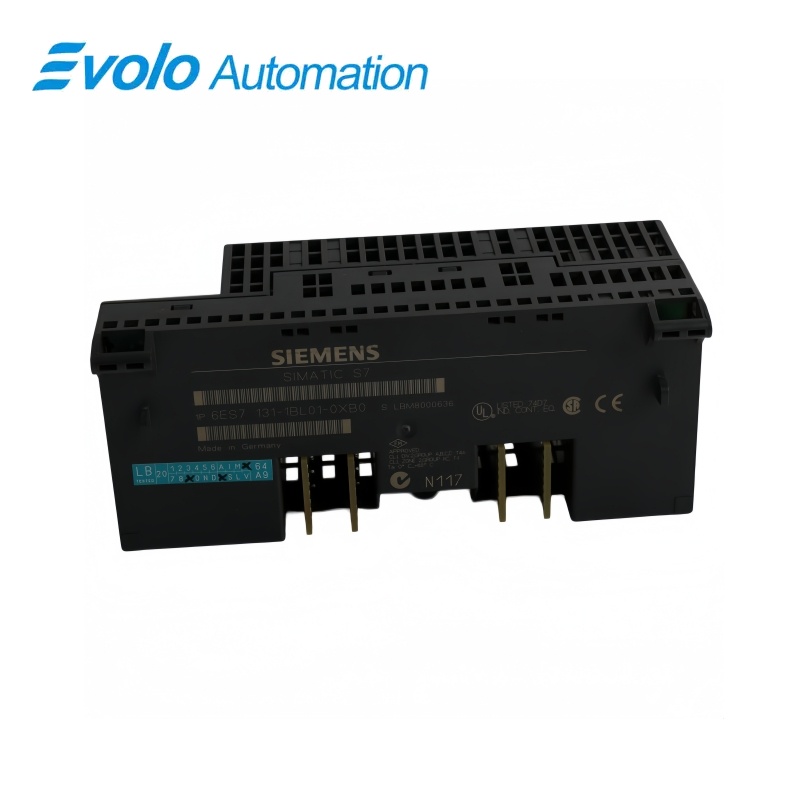

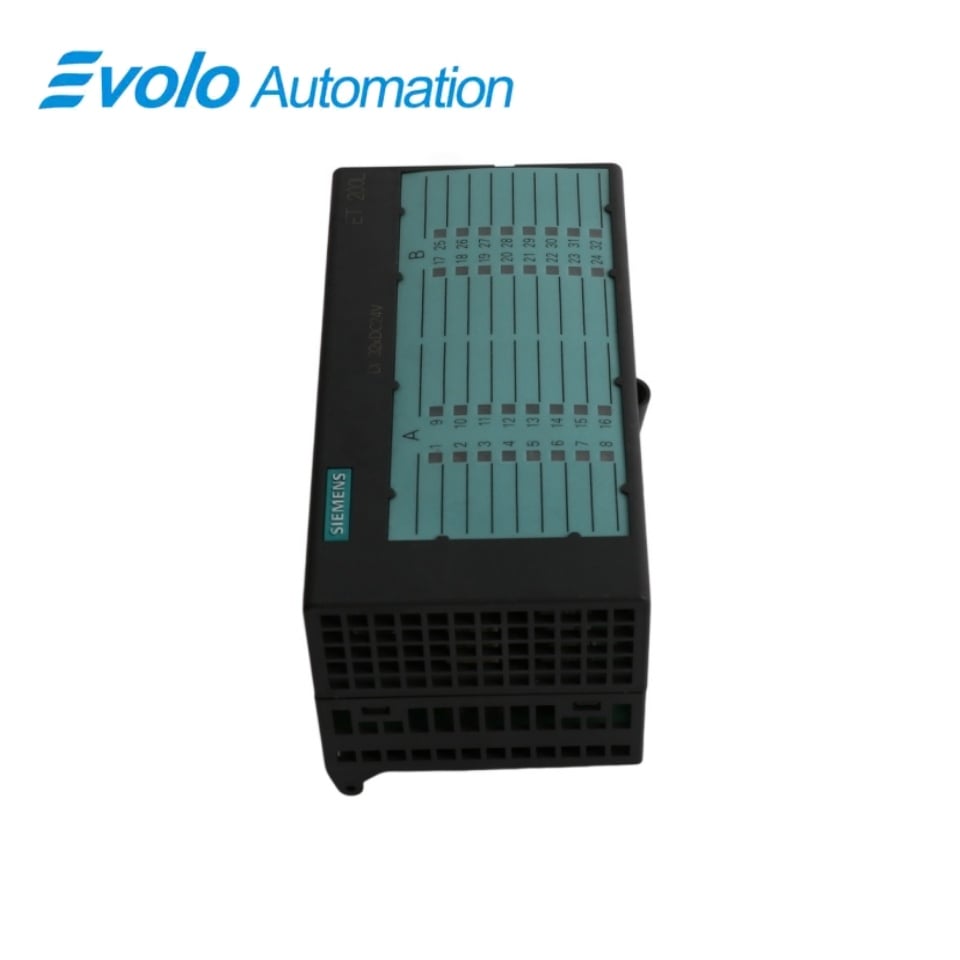

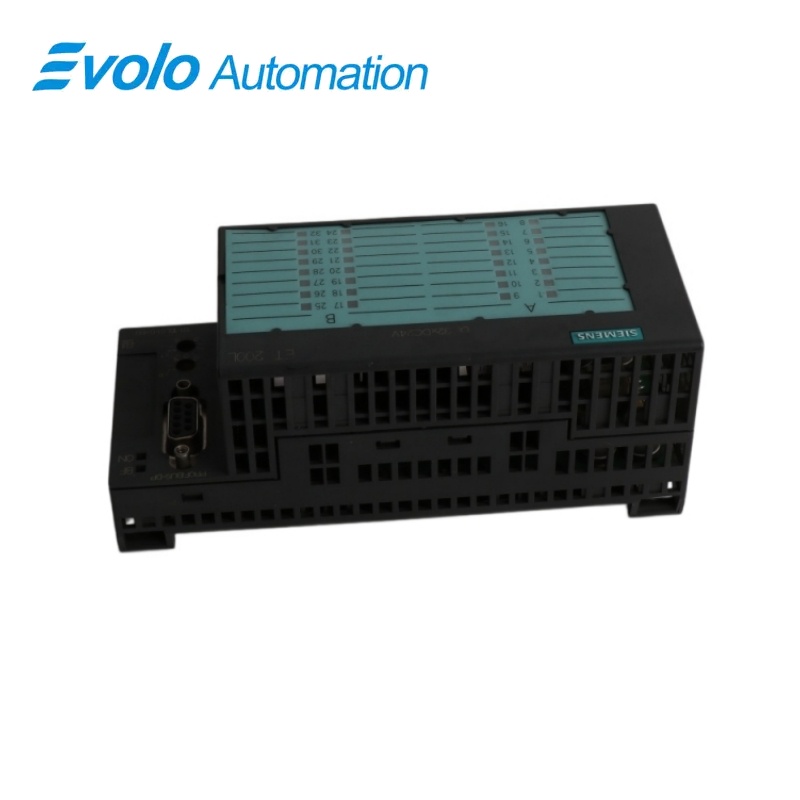

지멘스 시마틱 ET 200L 6ES7131-1BL01-0XB0 EM 131 32채널 입력 모듈
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 지정된 ET 200L 터미널 블록과만 전자 모듈을 사용하십시오.
- 모든 32개 필드 와이어 할당 및 물리적 스테이션 순서를 그대로 유지하십시오.
- PROFIBUS 주소를 복원하고 교체 후 모든 입력을 확인하십시오.
SIEMENS · SIMATIC ET 200L
6ES7131-1BL01-0XB0 EM 131 디지털 입력 모듈
지멘스 6ES7131-1BL01-0XB0은 24 V DC 신호용 32채널 디지털 입력 모듈로, SIMATIC ET 200L EM 131이며, 필요한 TB32L 터미널 블록에 장착함.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7131-1BL01-0XB0 |
| 제품 유형 | 32채널 분산형 디지털 입력 모듈 |
| 핵심 기능 | ET 200L 스테이션에서 32개의 독립된 24 V DC 현장 신호를 수집함. |
| 응용 프로그램 또는 호환 시리즈 | SIMATIC ET 200L PROFIBUS DP 분산형 I/O 스테이션 |
단자 블록
지정된 TB32L 베이스를 사용하고, 모든 32채널 할당을 유지함.
필드 전압
입력 신호를 문서화된 24 V DC 스위칭 임계값 이내로 유지함.
스테이션 타이밍
PROFIBUS DP 주소, 전송 속도 및 스테이션 구성 유지
제품 개요
지멘스 6ES7131-1BL01-0XB0은 24 V DC 신호용 32채널 디지털 입력 모듈로, SIMATIC ET 200L EM 131이며, 필요한 TB32L 터미널 블록에 장착함.
32개의 현장 신호를 하나의 분산형 I/O 모듈로 집약. 표준 산업용 스위칭 신호 및 근접 센서 수용. 터미널 블록을 통해 스테이션 버스 및 PROFIBUS 인터페이스에 연결
주요 기능
32개 디지털 입력
32개의 현장 신호를 하나의 분산형 I/O 모듈로 집약
24 V DC 신호 취득
표준 산업용 스위칭 신호 및 근접 센서 수용
ET 200L 스테이션 통합
터미널 블록을 통해 스테이션 버스 및 PROFIBUS 인터페이스에 연결
공식 사양
| 디지털 입력 채널 | 32 |
|---|---|
| 정렬된 입력 전압 | 24V DC |
| 필요한 단자 블록 | TB32L |
| 신호 0 전압 범위 | -30 ~ +5 V |
| 신호 1 전압 범위 | 13~30 V |
| 신호 1 입력 전류 | 보통 5 mA |
| 입력 지연, 0~1 | 최소 2 ms |
| 단기 입력 버퍼링 | 20ms |
| L+에서 공급 가능한 최대 전류 | 70mA |
| 부하 없이 가능한 최대 부하 전압 전류 | 100 mA |
| 출력 저하 | 3.2 W |
| 최대 차폐 케이블 길이 | 1000 m |
| 최대 비차폐 케이블 길이 | 600 m |
| 최대 PROFIBUS DP 속도 | 1.5 Mbit/s |
| 스테이션 진단 | ET 200L 인터페이스를 통해 사용 가능 |
자주 묻는 질문
6ES7131-1BL01-0XB0에 필요한 단자 블록은 무엇인가요?
전자 모듈을 호환되는 TB32L 단자 블록에 설치하세요.
6ES7131-1BL01-0XB0에는 몇 개의 현장 입력이 제공되나요?
해당 모듈은 32개의 디지털 입력 채널을 제공합니다.
6ES7131-1BL01-0XB0에 어떤 신호 전압을 인가해야 하나요?
지정된 스위칭 임계값 내에서 호환 가능한 24 V DC 필드 신호를 사용하세요.
6ES7131-1BL01-0XB0에서 차폐 케이블을 최대 몇 미터까지 연결할 수 있나요?
문서화된 차폐 필드 배선의 최대 길이는 1000미터입니다.
6ES7131-1BL01-0XB0가 1.5 Mbit/s PROFIBUS 속도로 작동할 수 있나요?
ET 200L 스테이션은 최대 1.5 Mbit/s까지의 PROFIBUS DP 전송 속도를 지원합니다.
6ES7131-1BL01-0XB0를 교체하기 전에 어떤 정보를 기록해야 하나요?
모든 32개 채널을 라벨링하고, 스테이션 주소, 모듈 순서 및 DP 매개변수를 저장하세요.
6ES7131-1BL01-0XB0 설치 후 확인해야 할 사항은 무엇인가요?
모든 입력 상태, 센서 전원, 채널 할당 및 스테이션 진단을 테스트하세요.
