6SL3040-1LA00-0AA0 지멘스 시나믹스 S120 CU310-2 DP 제어 장치

개요

지멘스 • 시나믹스 S120 드라이브 시스템

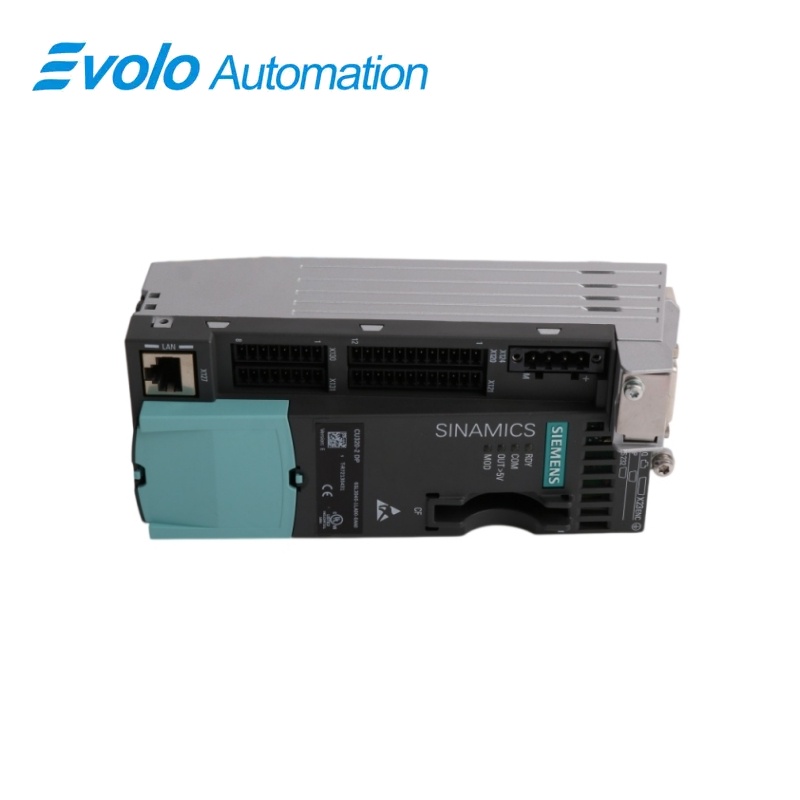

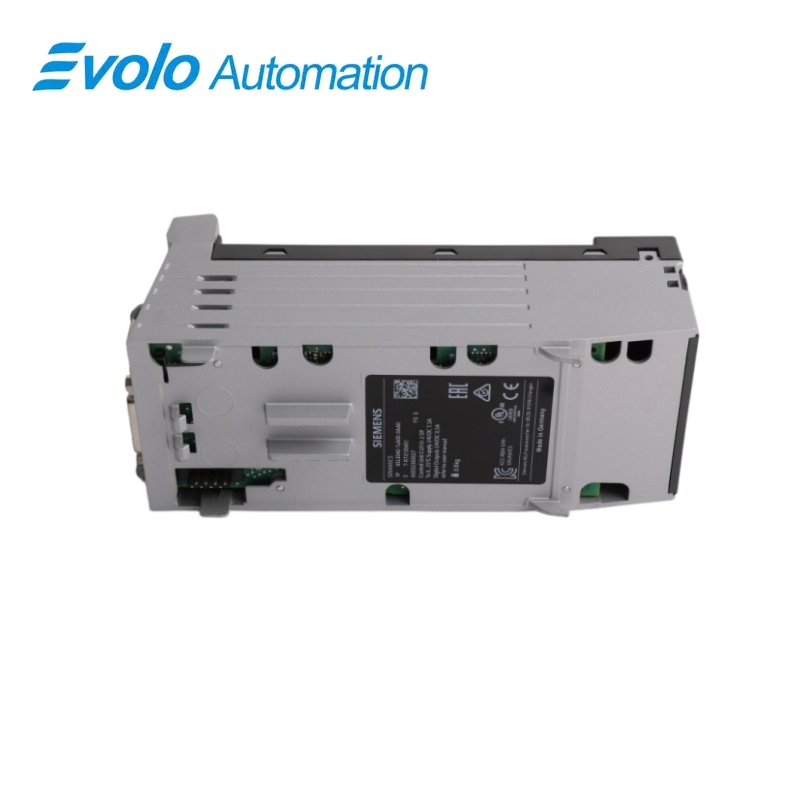

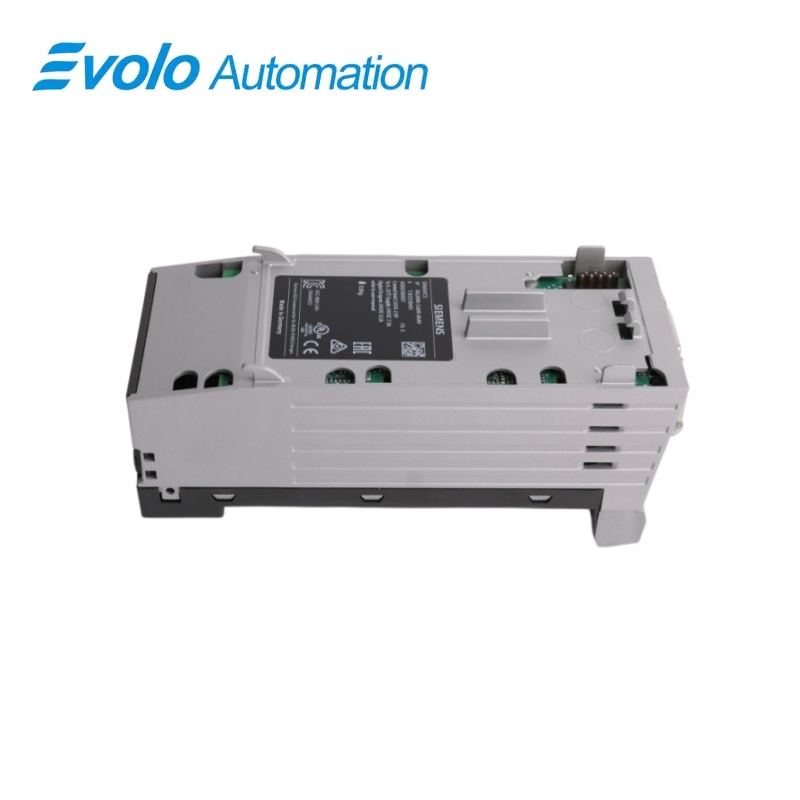

6SL3040-1LA00-0AA0 시나믹스 S120 CU310-2 DP 제어 장치

시나믹스 S120 CU310-2 DP는 단일 드라이브 축용 소형 제어 장치로, PROFIBUS DP 통신, 드라이브-클릭 구성요소 네트워킹, 인코더 평가 및 구성 가능한 로컬 I/O 기능을 통합한다.

한눈에 보기

브랜드	지멘스
모델	6SL3040-1LA00-0AA0
제품 유형	PROFIBUS DP 지원 단축 드라이브 제어 장치
핵심 기능	드라이브 제어를 실행하고 로컬 I/O, 피드백 및 필드버스 신호를 연결함
응용 프로그램 또는 호환 시리즈	PROFIBUS DP 및 드라이브-클릭을 사용하는 시나믹스 S120 단축 시스템

정확한 식별

6SL3040-1LA00-0AA0을 문자 단위로 정확히 일치시킨 후, 완전한 시나믹스 S120 CU310-2 DP 제어 장치 명칭을 확인하십시오.

인터페이스 배치

교체 장치 배선 전에 설치된 전원, 포트, 현장 연결 및 필요한 액세서리가 적절한지 확인합니다.

구성 점검

설치된 시스템에서 사용하는 승인된 엔지니어링 프로젝트, 네트워크 매개변수 및 애플리케이션 데이터를 보존합니다.

제품 개요

시나믹스 S120 CU310-2 DP는 단일 드라이브 축용 소형 제어 장치로, PROFIBUS DP 통신, 드라이브-클릭 구성요소 네트워킹, 인코더 평가 및 구성 가능한 로컬 I/O 기능을 통합한다.

제어 장치는 폐루프 제어를 실행하고 연결된 SINAMICS 전력 및 피드백 구성 요소를 조정합니다. 온보드 인코더 연결은 기계 특화 운동 요구 사항에 맞춰 TTL, HTL 및 SSI 피드백 변형을 지원합니다. 디지털, 양방향 및 아날로그 채널을 통해 기계 및 드라이브 신호의 핵심 신호에 직접 액세스할 수 있습니다.

주문 시 중점 확인 사항: 완전한 부품 번호, PROFIBUS DP 버전, CompactFlash 카드, 모터 및 피드백 데이터, DRIVE-CLiQ 토폴로지, I/O 할당, 안전 구성 및 보관된 드라이브 프로젝트를 확인하십시오.

주요 기능

통합 드라이브 제어

제어 장치는 폐루프 제어를 실행하고 연결된 SINAMICS 전력 및 피드백 구성 요소를 조정합니다.

유연한 피드백 인터페이스

온보드 인코더 연결은 기계 특화 운동 요구 사항에 맞춰 TTL, HTL 및 SSI 피드백 변형을 지원합니다.

로컬 신호 통합

디지털, 양방향 및 아날로그 채널을 통해 기계 및 드라이브 신호의 핵심 신호에 직접 액세스할 수 있습니다.

공식 사양

전자 장치 전원 공급	24V DC
허용 공급 전압 범위	20.4~28.8 V DC
최대 전자기기 전류	0.8 A
최대 전력 손실	20 W
최대 전원 공급 보호	20 년
디지털 입력	11
디지털 입력 전압 범위	-3~30V
디지털 입력 고전압	15 ~ 30 V
양방향 디지털 입출력	8; 입력 또는 출력으로 매개변수 설정 가능
최대 디지털 출력 부하	출력당 500 mA
인코더 인터페이스	TTL, HTL 증분 또는 증분 신호 없이 SSI
최대 인코더 주파수	300 kHz
SSI 전송 속도	100~1,000 kbit/s
아날로그 입력	1개; ±10 V 또는 ±20 mA로 설정 가능
산업용 인터페이스	1개의 DRIVE-CLiQ, 1개의 PROFIBUS DP, 1개의 이더넷
외형 치수	73 × 191 × 75 mm
순중량	0.95 kg
작동 온도	0~55 °C
