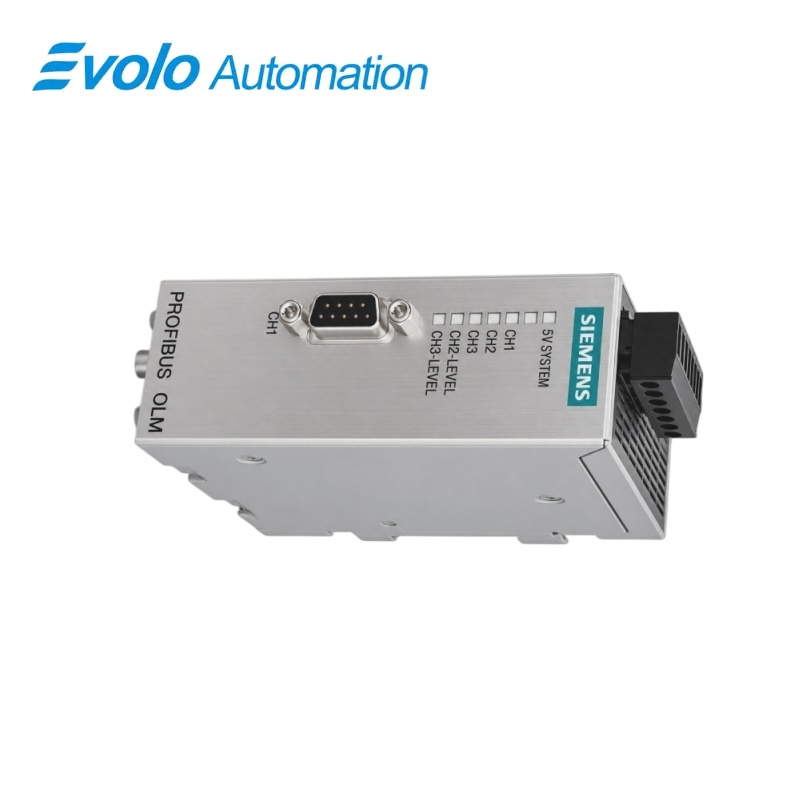

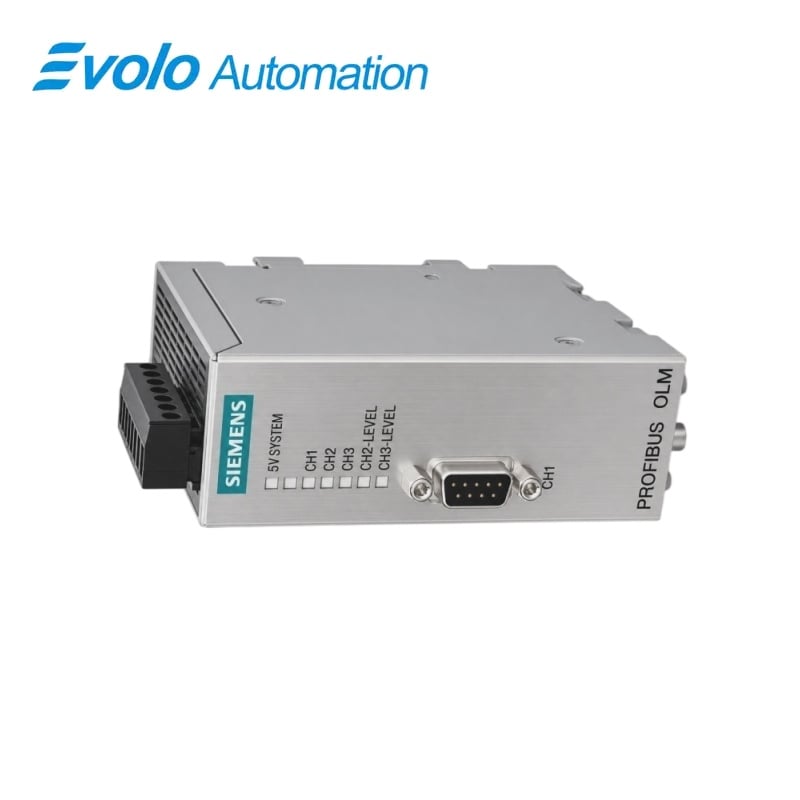

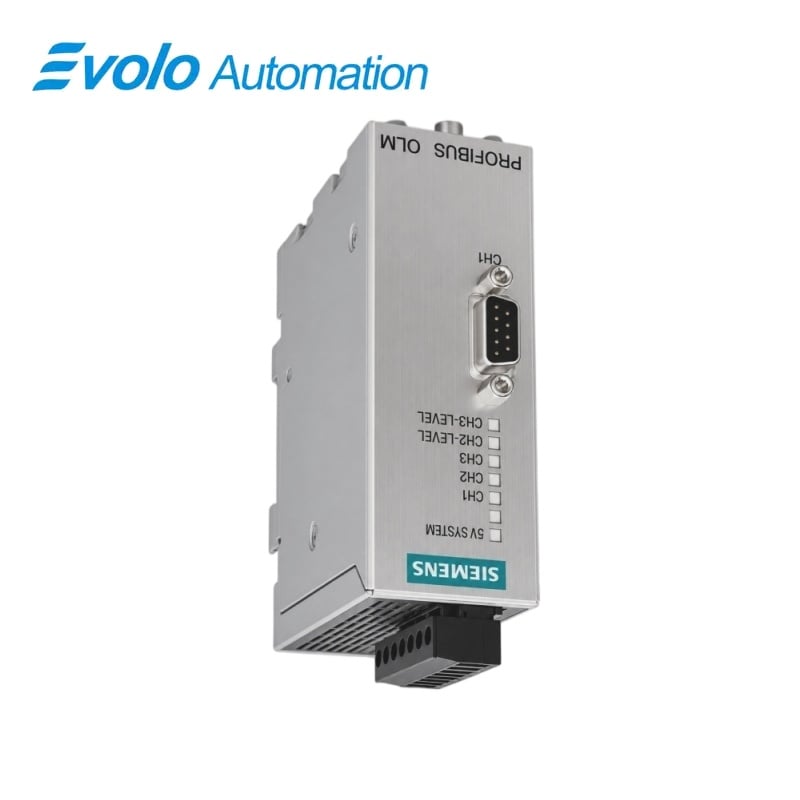

지멘스 프로파이버스 OLM/P12 V4.1 광 링크 모듈 6GK1503-3CA01
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 제품 개요
- 주요 기능
- 공식 사양
- 자주 묻는 질문
- 호환성 및 주문 참고사항
- 인기 급상승 모델
- 추천 제품
개요
지멘스 • 시마틱 넷 프로파이버스 올엠
6GK1503-3CA01 프로파이버스 올엠/피12 V4.1 광 링크 모듈
프로파이버스 올엠/피12 V4.1은 하나의 전기식 RS485 세그먼트를 두 개의 광 채널과 연결하며, 중복 광섬유 토폴로지, 진단 기능 및 최대 12 Mbit/s의 프로파이버스 전송 속도를 지원한다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6GK1503-3CA01 |
| 제품 유형 | RS485 단자 하나와 광 채널 두 개를 갖춘 광 링크 모듈 |
| 핵심 기능 | 구리 케이블 세그먼트와 광섬유 세그먼트 간 프로파이버스 트래픽을 변환하고 재생함 |
| 응용 프로그램 또는 호환 시리즈 | BFOC 커넥터를 사용하는 POF 또는 PCF 광섬유 링크를 적용한 프로파이버스 DP 및 PA 네트워크 |
정확한 식별
6GK1503-3CA01을 문자 단위로 정확히 일치시킨 후, 완전한 프로파이버스 올엠/피12 V4.1 광 링크 모듈 명칭을 확인하십시오.
인터페이스 배치
교체 장치 배선 전에 설치된 전원, 포트, 현장 연결 및 필요한 액세서리가 적절한지 확인합니다.
구성 점검
설치된 시스템에서 사용하는 승인된 엔지니어링 프로젝트, 네트워크 매개변수 및 애플리케이션 데이터를 보존합니다.
제품 개요
프로파이버스 올엠/피12 V4.1은 하나의 전기식 RS485 세그먼트를 두 개의 광 채널과 연결하며, 중복 광섬유 토폴로지, 진단 기능 및 최대 12 Mbit/s의 프로파이버스 전송 속도를 지원한다.
RS485 포트 하나와 광 채널 두 개를 통해 전기식 및 광섬유 프로파이버스 세그먼트를 연결한다. 9.6 kbit/s에서 12 Mbit/s까지 자동으로 지원되므로 기존 DP 설치 환경과 명시된 PA 속도 모두에 대응 가능하다. 신호 접점과 아날로그 측정 출력을 통해 고장 상태 및 광 신호 레벨 정보를 현장에서 확인할 수 있다.
주요 기능
구리-광섬유 결합
하나의 RS485 포트와 두 개의 광 채널이 전기식 및 광학식 PROFIBUS 세그먼트를 연결함
광범위한 PROFIBUS 전송 속도 범위
9.6 kbit/s부터 12 Mbit/s까지 자동 지원으로 기존 DP 설치 및 지정된 PA 전송 속도를 모두 커버함
서비스 진단
신호 접점과 아날로그 측정 출력을 통해 지역 고장 및 광 신호 레벨 정보를 제공함
공식 사양
| 전기식 PROFIBUS 포트 | 1 |
|---|---|
| 광학 채널 | 2 |
| 광 연결 | bFOC 소켓 4개 |
| PROFIBUS 데이터 전송 속도 | 9.6 kbit/s ~ 12 Mbit/s |
| PROFIBUS PA 데이터 전송 속도 | 45.45 kbit/s |
| 전기 커넥터 | RS485용 9핀 서브-D 소켓 |
| 광 커넥터 유형 | BFOC |
| 전파 지연 | 6.5비트 타임 |
| PCF 연결 가능 광 출력 | -17 dB |
| PCF 수신 감도 | -23 dB |
| 최대 PCF 거리 | 400m |
| POF 연결 가능 광 출력 | -5 dB |
| 최대 POF 거리 | 80 m |
| 측정 출력 | 2극 단자 1개를 통한 연결 |
| 신호 접점 정격 | 24 V DC, 최대 0.1 A |
| 전원 및 신호 연결기 | 5극 단자 블록 |
자주 묻는 질문
6GK1503-3CA01에 사용 가능한 광섬유 종류는 무엇인가요?
요구되는 거리 및 광학 예산에 맞는 승인된 플라스틱 또는 PCF 광섬유와 BFOC 커넥터를 사용하십시오.
6GK1503-3CA01을 사용해 전기식 PROFIBUS 세그먼트를 광섬유에 연결할 수 있습니까?
예; RS485 서브-D 포트가 전기식 세그먼트를 두 개의 광학 채널에 결합합니다.
6GK1503-3CA01의 PROFIBUS 속도는 어떻게 설정해야 합니까?
전체 네트워크 속도와 일치시킨 후, 연결된 모든 스테이션과 세그먼트가 선택된 속도를 지원하는지 확인하십시오.
6GK1503-3CA01에 대해 중요한 광학 점검 항목은 무엇입니까?
커넥터 청결도, 광섬유 종류, 극성, 굽힘 반경, 수신 레벨 및 전체 경로 길이를 점검하십시오.
6GK1503-3CA01은 어떻게 오류를 보고합니까?
정면 지시등, 신호 접점 및 측정 출력을 사용해 전기식 또는 광학 세그먼트 상태를 진단하십시오.
6GK1503-3CA01을 교체하기 전에 어떤 정보를 기록해야 합니까?
스위치 설정, 채널 토폴로지, 광섬유 배선 경로, 커넥터 라벨, 버스 속도 및 종단 장치 구성 상태를 기록하세요.
6GK1503-3CA01 시운전 후 확인해야 할 사항은 무엇인가요?
두 개의 광학 채널, RS485 세그먼트, 버스 통신, 중복성 복구, 신호 접점 및 측정된 광학 수준을 점검하세요.
호환성 및 주문 참고사항
호환성 체크리스트
- OLM/P12 V4.1의 채널 수와 네트워크 토폴로지를 일치시켜야 합니다.
- 지정된 거리 및 광학 예산 내에서 승인된 POF 또는 PCF 광섬유를 사용하세요.
- PROFIBUS 속도, RS485 종단 장치 및 광학 채널 극성을 유지하세요.
