개요
원산지: |
미국 |
브랜드명: |
GE |
모델 번호: |
IS200EXAMG1AAB |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
빠른 상세 정보
|
부품 번호: |
IS200EXAMG1AAB |
|
제조사: |
제너럴 일렉트릭 |
|
제품 유형: |
여자기 감쇠 모듈 |
|
그룹 변형: |
H2, 이중 시스템 |
|
시리즈: |
EX2100 |
|
채널 수: |
13 |
|
설명: |
입출력 단자 보드 |
|
AC 입력 주파수: |
최대 480 Hz |
|
실내 온도: |
0~40°C |
|
기능성: |
필드 전류 및 전압 피드백 |
|
선택기 설정 수: |
8 |
|
제어 섹션: |
최대 3개의 중복 제어 섹션 |
|
운영 체제: |
이중 시스템 |
|
제조국: |
미국(USA) |
|
연결: |
여자기 전원 백플레인(IS200EPBP)을 통해 연결; EXAM은 9핀 케이블로 연결, EGDM은 96핀 P2 커넥터로 연결 |
|
구성: |
단일 EXAM: 심플렉스 또는 삼중 모듈러 중복(TMR) 시스템용 |
|
필드 전압 범위: |
125 V DC ~ 1000 V DC |
|
PPT 전압 범위: |
120 V AC ~ 1300 V AC 실효치 |
|
필터 용량: |
점퍼 JP1 및 JP2를 통해 선택 가능 |
|
릴레이 제어: |
24 V DC 코일(다이오드 서프레션 포함), <20 mA |
|
기본 릴레이 상태: |
비여자 상태, TMR 구성 시 M1으로 피드백 또는 심플렉스 구성 시 단독 제어 |
|
여자 릴레이 피드백: |
TMR 구성 시 M2 섹션으로 피드백 전송 |
|
TMR 설정: |
세 개의 EGDM을 컨트롤러(C), 마스터 1(M1), 마스터 2(M2)로 사용하며, 96핀 P2 커넥터를 통해 자동 구성 |
|
마스터 신호 제어: |
DSPX 보드는 EXAM 내에서 감지 저항(Rx)에 50 V AC 사각파 신호를 공급하는 마스터를 결정합니다. |
|
신호 발생기: |
활성 마스터(M1, M2 또는 C)에서 활성화됨 |
|
출력 신호: |
감지 저항(Rx)에 ±50 V AC 사각파가 인가됨 |
|
설치 위치: |
보조 캐비닛 내 고전압 인터페이스(HVIl) 모듈 |
|
호환성: |
여기 전원 접지 탐지 모듈(IS200EGDM)과 함께 작동하여 접지 탐지 시스템을 구성함 |
제품 설명

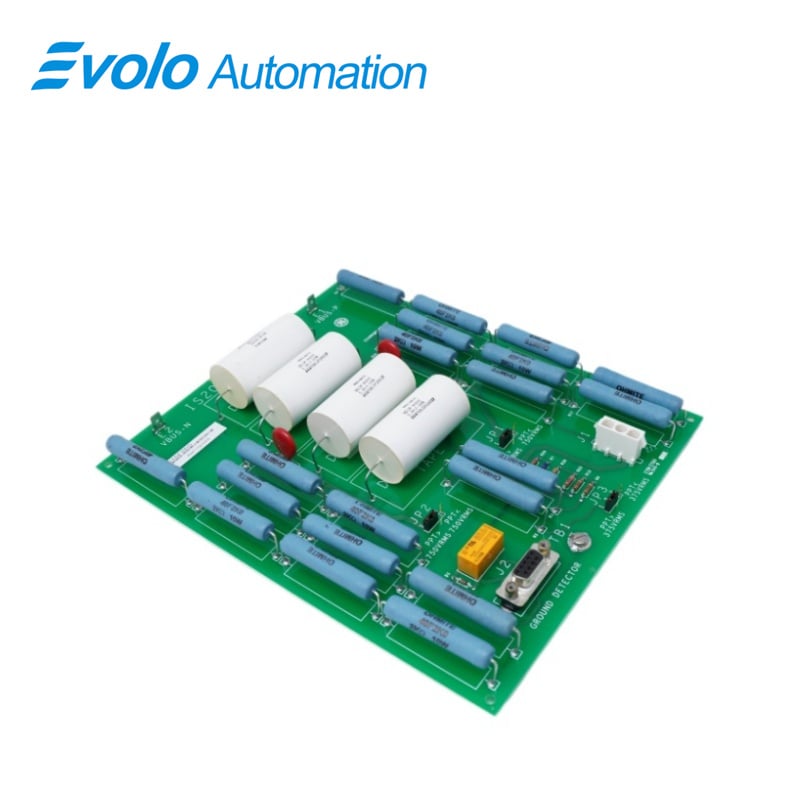

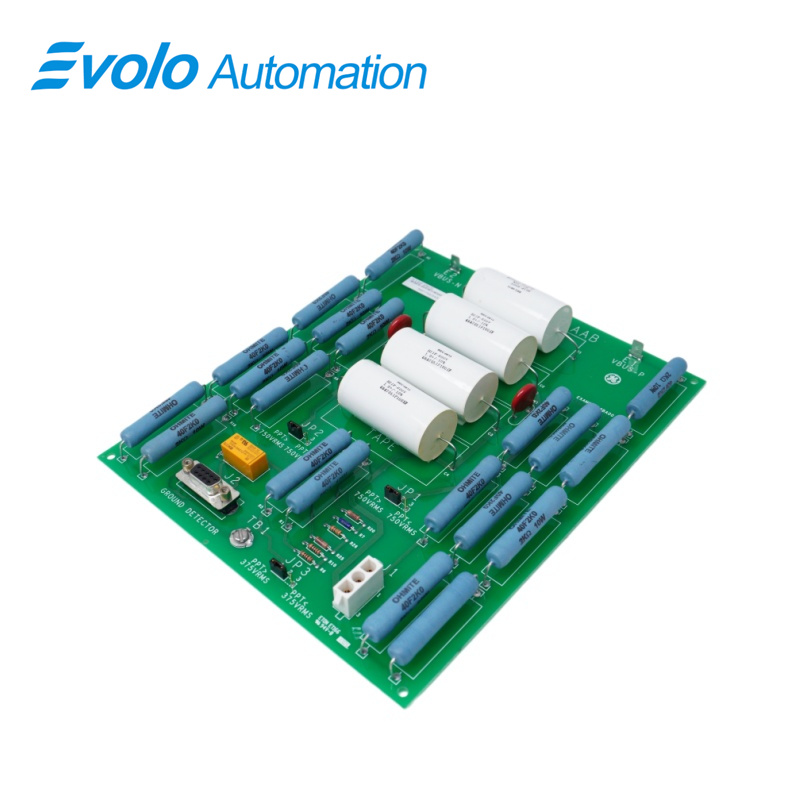

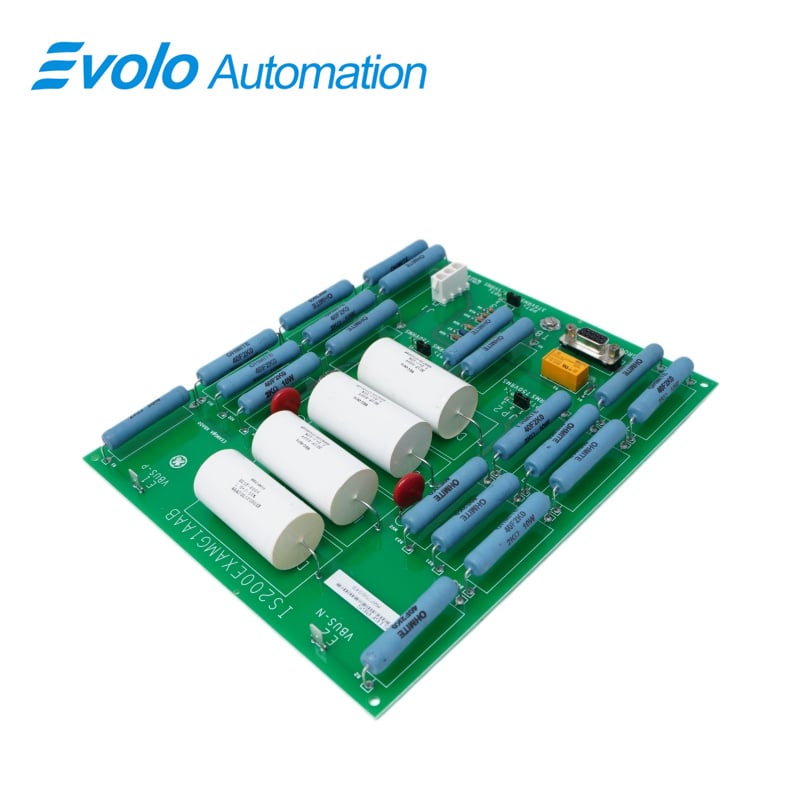

IS200EXAMG1AAB는 제너럴 일렉트릭(General Electric)사에서 제조 및 설계한 여기 감쇠 모듈(Exciter Attenuation Module)로, 여기 터빈 제어 시스템에 사용되는 EX2100 시리즈의 일환입니다. 여기 감쇠 모듈(IS200EXAM 또는 EXAM)은 여기 전원 접지 탐지 모듈(IS200EGDM 또는 EGDM)과 함께 사용될 때 EX2100 여기 제어 시스템의 접지 탐지 시스템을 구성합니다. EXAM은 보조 캐비닛 내 고전압 인터페이스(HVIl) 모듈에 설치되며, 브리지에서 발생하는 고전압을 감소시켜 관리 가능한 수준으로 변환하고, 필드 버스와 EGDM 사이에서 감쇠 기능을 제공합니다.
EXAM 및 EGDM(들)은 익사이터 전원 백플레인(IS200EPBP 또는 EPBP)을 통해 연결됩니다. EXAM과 EPBP는 단일 9핀 케이블로 연결되며, EGDM들은 96핀 P2 커넥터를 통해 EPBP에 연결됩니다. 심플렉스 구성 및 삼중 모듈러 레던던트(TMR) 구성 모두에서 EXAM은 하나만 필요하며, 두 경우 모두 인터커넥션 구조는 동일합니다. 필드 전압(Vbus+ 및 Vbus-)은 125V DC에서 1000V DC까지 변동되며, AC 선간 전압(전력용 전압변성기, PPT)은 120V AC rms에서 1300V AC rms까지 변동됩니다. EXAM은 점퍼 JP1 및 JP2를 통해 선택 가능한 두 가지 종류의 필터 용량을 갖습니다.

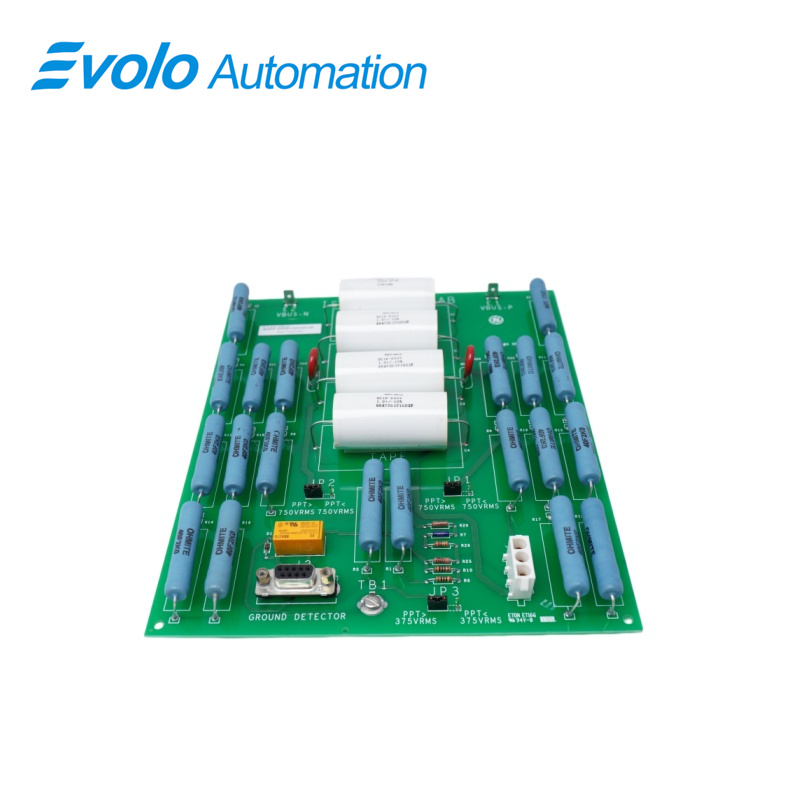

PPT 전압이 750V rms 미만인 경우
PPT 전압이 750V rms 초과인 경우
응용 분야
GE EX2100 여자 시스템이 장착된 제품으로, 300MW 이상의 대형 발전기 세트의 제어 캐비닛에 설치됩니다.
GE 프레임 6/7/9 시리즈 가스터빈 발전기 세트.
대규모 제지공장, 제철소 또는 광산을 위한 동기 전동기 구동 시스템.
기능
EGDM은 EXAM의 릴레이를 제어하여 현장 접지 테스트 및 마스터 선택을 위한 활성화를 관리합니다. 이 릴레이는 다이오드 억제 기능을 갖춘 24 V DC 코일을 사용하며, 20 mA 미만의 전류로 작동합니다.
기본 상태에서는 릴레이가 비여자 상태로 유지되며, TMR 제어의 M1 구간 또는 심플렉스 구성에서 단일 제어 장치에 피드백을 제공합니다. 릴레이가 여자되면, TMR 제어의 M2 구간에 피드백을 전송합니다.
TMR 구성에서는 세 개의 EGDM을 컨트롤러(C), 마스터 1(M1), 마스터 2(M2)로 설정합니다. 각 EGDM은 EPBP의 96핀 P2 커넥터에 있는 프로그램 핀을 통해 자동으로 구성됩니다.
DSPX 보드는 EGDM C에 대해 어느 마스터가 EXAM의 센스 저항에 50 V AC 사각파 신호를 공급하는지를 알려줍니다. EGDM C는 M2가 마스터인 경우 EXAM의 릴레이를 활성화하고, M1이 마스터인 경우에는 릴레이에 전원을 공급하지 않습니다.
이 신호는 활성 마스터에서 신호 발생기를 활성화하고 각 EGDM(M1, M2 및 C)에 대한 테스트 명령 소스를 선택합니다. 이후 활성 마스터는 EXAM에 양 또는 음의 50 V AC 사각파 신호를 전송하며, 이 신호는 감지 저항(Rx)의 한쪽 끝에 인가됩니다.
자주 묻는 질문
IS200EXAMG1AAB 여자기 감쇠 모듈(EXAM)의 목적은 무엇입니까?
EXAM은 브리지로부터 고전압을 감지하여 이를 사용 가능한 수준으로 스케일링함으로써 필드 버스와 여자기 그라운드 감지 모듈(EGDM) 사이에 감쇠 기능을 제공합니다. 이 모듈은 EX2100 여자 제어 장치의 그라운드 감지 시스템의 일부입니다.
EXAM은 IS200EXAMG1AAB EGDM과 어떻게 상호작용합니까?
EXAM과 EGDM(들)은 여자기 전원 백플레인(EPBP)을 통해 연결됩니다. EXAM은 그라운드 시스템으로부터 피드백을 중계함으로써 그라운드 감지를 지원하고, EX2100 여자 제어 장치의 정상 작동을 보장합니다.
IS200EXAMG1AAB EXAM 내 릴레이의 역할은 무엇입니까?
EXAM의 릴레이는 EGDM에 의해 제어됩니다. 이 릴레이는 필드 그라운드 테스트 및 마스터 선택을 활성화하는 데 도움을 줍니다. 이 릴레이는 24 V DC 코일로 작동하며, 기본 상태는 비여자 상태입니다. 여자되면 TMR 제어의 M2 섹션으로 피드백 신호를 전달합니다.
