개요
원산지: |
미국 |
브랜드명: |
GE |
모델 번호: |
IC697CPX772 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
모델: |
IC697CPX772 |
|
모듈 유형 |
중앙처리장치(CPU) |
|
배터리 보관 수명: |
20°C(68°F)에서 5년 |
|
기억력 유지: |
전원 미가동 시 명목상 6개월 |
|
+5V 버스 전류 요구량: |
명목상 3.1 A |
|
작동 온도: |
0°C ~ 60°C(32°F ~ 140°F) |
|
실시간 시계 정확도: |
하루 최대 ±3.5초 |
|
경과 시간 시계 정확도: |
최대 ±0.01% |
|
직렬 포트: |
포트 1: RS-232 호환; 포트 2: RS-485 호환(광커플러 절연); 포트 3: RS-485 호환(비절연) |
|
주변 기기 연결: |
프로그래머 직렬 연결 또는 기타 직렬 장치 |
|
지원 프로토콜: |
SNP 슬레이브 전용 |
|
표준 준수: |
VME 표준 C.1을 지원하도록 설계된 VME 시스템 |
제품 설명

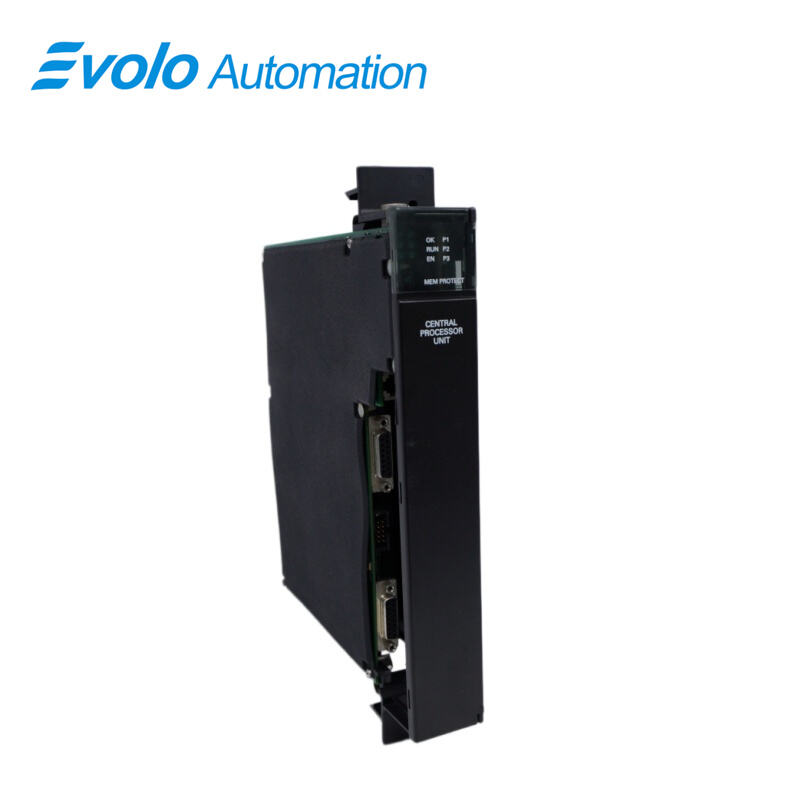

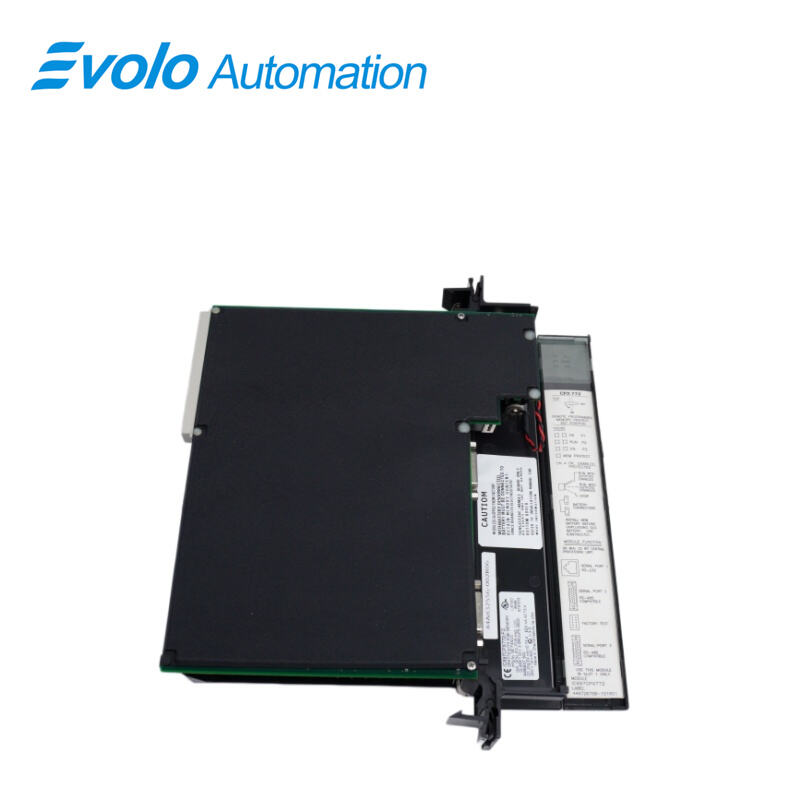

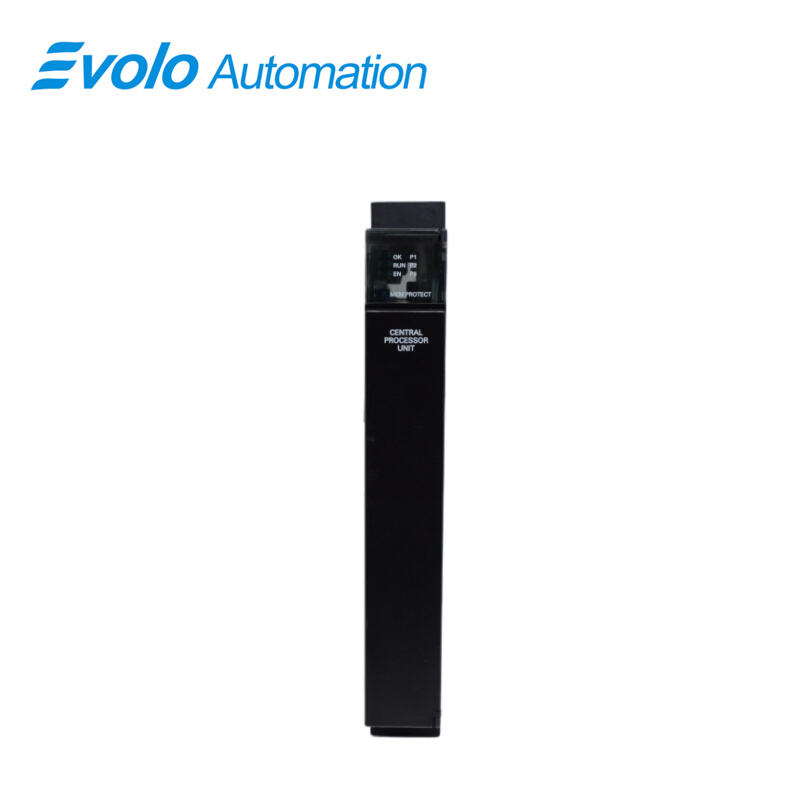

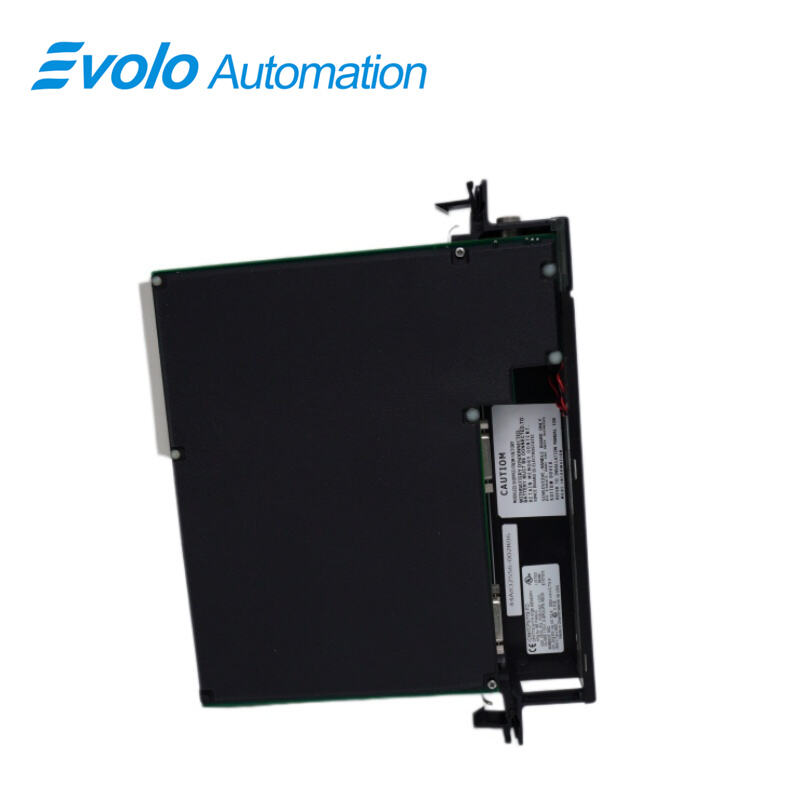

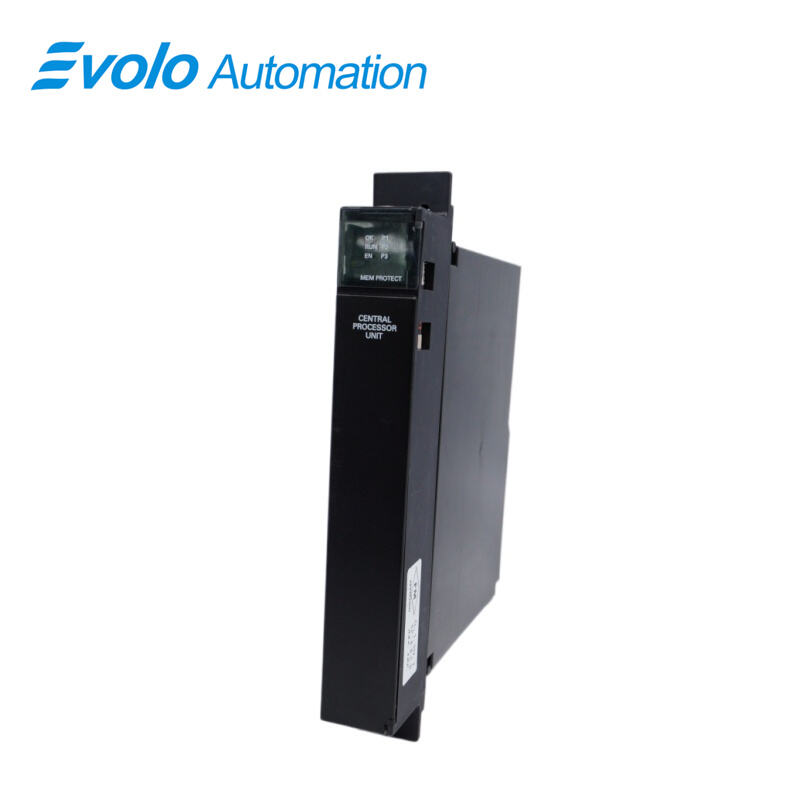

GE 팬럭 IC697CPX772은 기계 및 공정에 대한 실시간 제어 기능을 갖춘 중앙처리장치입니다. 이 모듈은 사용자 데이터(프로그램, 구성 정보, 레지스터 데이터 등) 저장을 위해 내장된 512KB의 RAM을 탑재하고 있습니다. IC697CPX772은 사용자 데이터 및 펌웨어 저장을 위한 256KB의 비휘발성 플래시 메모리와 작동 메모리를 갖추고 있습니다. IC697CPX772 모듈의 작동 조건은 시스템 내부로의 공기 유입이 없고 최소 크기의 케이스를 요구합니다. 이 모듈의 작동 온도는 50°C입니다. 100W DC/AC 전원 또는 90W DC 전원을 사용할 경우, 모듈의 성능은 감쇄(derating)됩니다.
응용 분야
유리 및 도자기 제조 공장: 킬른 온도 프로파일 제어 및 정밀 절단 및 운반 메커니즘 관리, 복잡한 PID 제어 처리
고무 및 플라스틱 가공 공장: 사출 성형기 또는 압출기의 복잡한 제어 로직 관리 — 다축 압력 및 변위를 동시에 모니터링 포함
수처리 및 지방 자치 단체 시설: 대규모 폐수 처리장의 주요 제어 장치로서 복잡한 여과 및 약제 투입 공정을 관리
특징
싱글 슬롯 CPU, 직렬 포트 3개 탑재
동일 슬롯 내에 배터리 백업 기능이 있는 512KB RAM 메모리 제공
비휘발성 사용자 플래시 메모리 256KB 내장
릴리스 7.92 이상에서 BMA 지원
부동 소수점 연산을 지원합니다.
2K개의 디지털 입출력(임의 조합 가능) 및 최대 8K개의 아날로그 입출력 지원
불리언 함수당 0.4마이크로초
96 MHz, 80486DX4 마이크로프로세서
IC66(IC660 또는 IC661 가능) 및 IC697 I/O 지원
MS-DOS 기반 소프트웨어 제품 또는 Windows 95 또는 Windows NT에서 실행되는 Windows 기반 소프트웨어 제품을 통해 이더넷 TCP/IP 또는 SNP 포트를 통한 프로그래밍 지원
구성 가능한 데이터 및 프로그램 메모리
배터리 백업 캘린더 시계
세 가지 위치로 설정 가능한 작동 모드 스위치
비밀번호로 제어되는 접근 권한
원격 프로그래머 키스위치 메모리 보호 기능
7개의 상태 표시 LED
소프트웨어를 통한 구성 (DIP 스위치 또는 점퍼 없음)
전면 도어 내부에 참조 정보 수록
시스템 내에서 업그레이드 가능한 펌웨어
기능
CPX772는 단일 슬롯 PLC CPU로, 실시간 기계 제어, 공정 제어 및 자재 취급 시스템 제어를 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 프로그래밍 및 설정됩니다. 이 장치는 VME C.1 표준 형식을 사용하여 랙 장착형 백플레인을 통해 I/O 및 스마트 옵션 모듈과 통신합니다.
지원되는 옵션 모듈에는 LAN 인터페이스 모듈, 프로그래머블 코프로세서, 알파뉴메릭 디스플레이 코프로세서, IC660/661 I/O 제품용 버스 컨트롤러, 통신 모듈, I/O 링크 인터페이스, 그리고 IC697 시리즈의 모든 디지털 및 아날로그 I/O 모듈이 포함됩니다.
설치
PLC 장비를 안전하고 신뢰성 있게 작동시키기 위한 적절한 설치는 OEM, 시스템 통합업체 또는 최종 사용자의 책임입니다. 제품 매뉴얼에는 PLC 장비의 설치, 시작 및 올바른 사용에 관한 상세 정보가 제공되어 있습니다. PLC 프로그래밍 소프트웨어와 함께 제공되는 설치 매뉴얼에는 장비를 올바르게 설치하는 방법이 설명되어 있습니다. PLC 설치가 FCC 또는 CE 지침과 같은 지원되는 표준을 준수해야 하는 경우, 추가 지침을 위해 PLC 프로그래밍 소프트웨어와 함께 제공되는 '표준 준수를 위한 설치 요구사항' 문서를 참조하십시오.
해당 프로그래머블 컨트롤러 설치 매뉴얼을 참조하지 않고는 설치를 시도해서는 안 됩니다.
배터리를 모듈 상의 배터리 커넥터 중 하나에 연결하십시오(그림 2 참조).
토글 스위치를 STOP 위치로 설정하십시오.
키스위치를 메모리 보호 해제(Memory Protection OFF) 위치로 설정하십시오.
랙 전원이 꺼져 있는지 확인하십시오.
CPX 772 모듈을 랙 0의 슬롯 1에 설치하십시오.
전원을 켜십시오.
자주 묻는 질문(FAQ)
Q: IC697CPX772에는 보증이 포함되어 있습니까?
A: 예, IC697CPX772에는 1년 보증이 포함되어 있습니다.
Q: IC697CPX772에서 사용 가능한 통신 인터페이스는 무엇입니까?
A: IC697CPX772에서 사용 가능한 통신 인터페이스는 RS232가 1개와 RS485가 2개입니다.
Q: IC697CPX772에서 지원하는 프로토콜은 무엇입니까?
A: IC697CPX772에서 지원하는 프로토콜은 SNP 슬레이브, 브레이크 프리 SNP 슬레이브, SNPX 및 RTU 프로토콜입니다.
Q: IC697CPX772의 배터리 백업 수명은 얼마입니까?
A: IC697CPX772의 배터리는 20°C에서 5년의 보관 수명을 갖습니다.
